Устройство для формирования торцов металлорукава

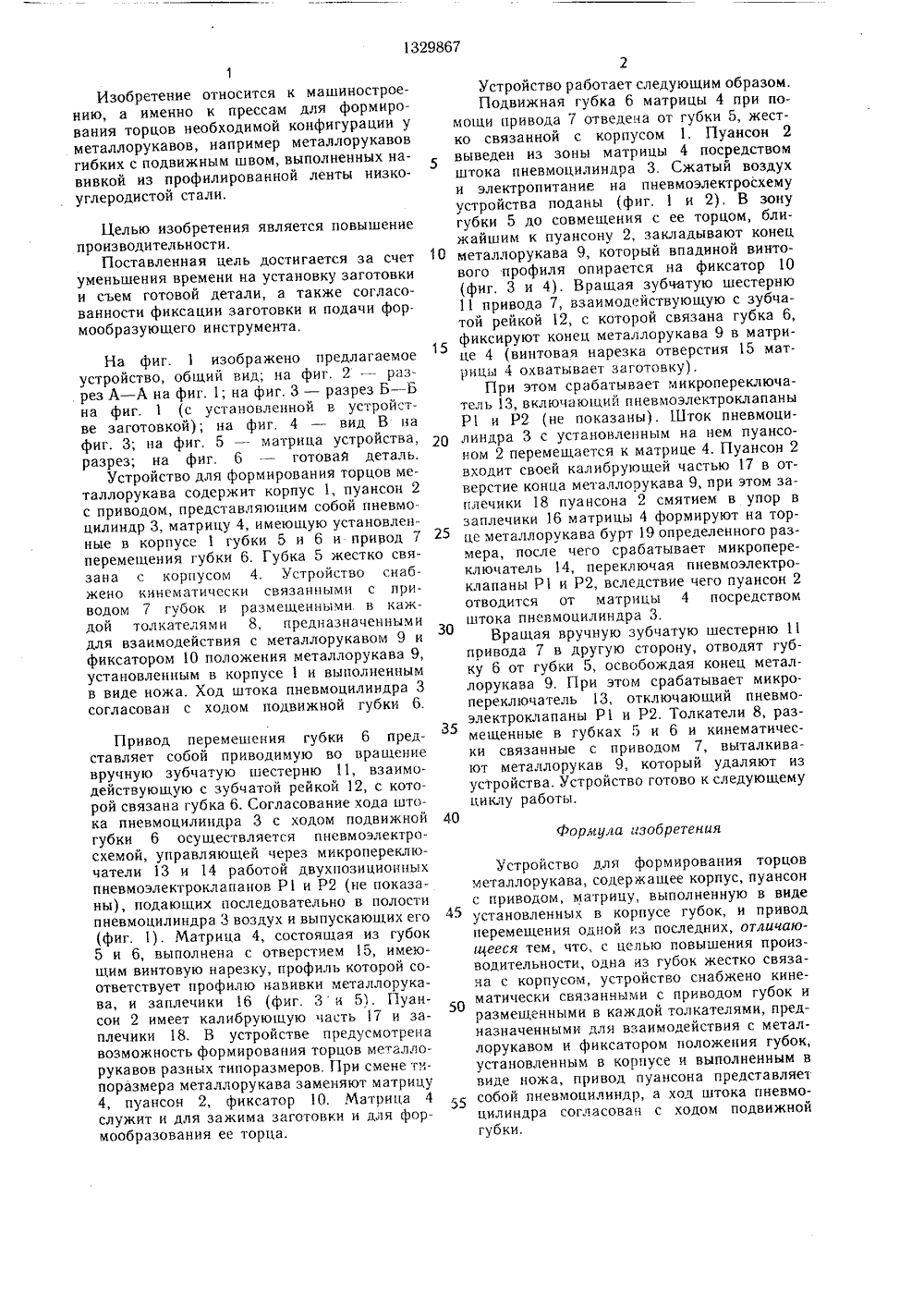

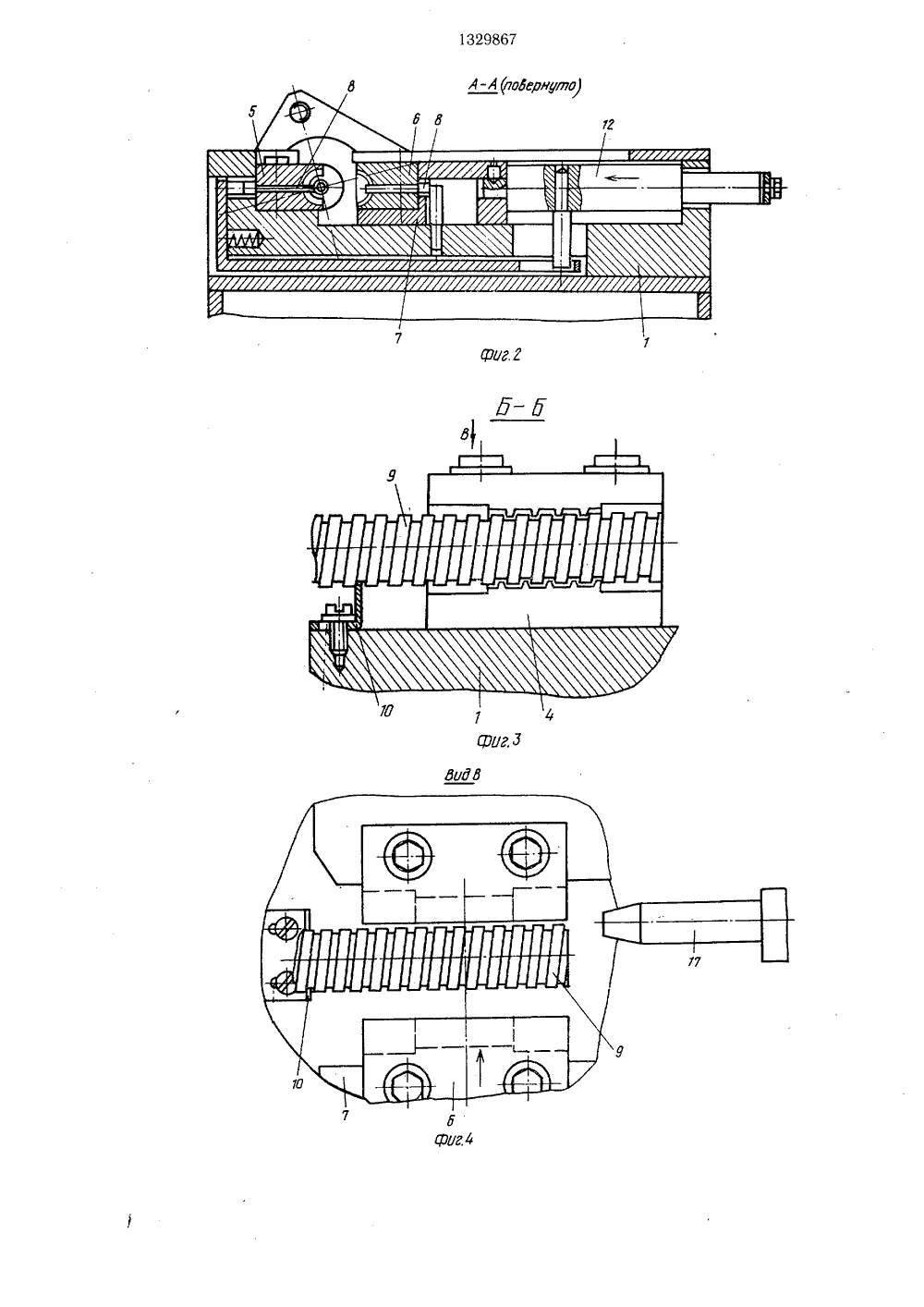

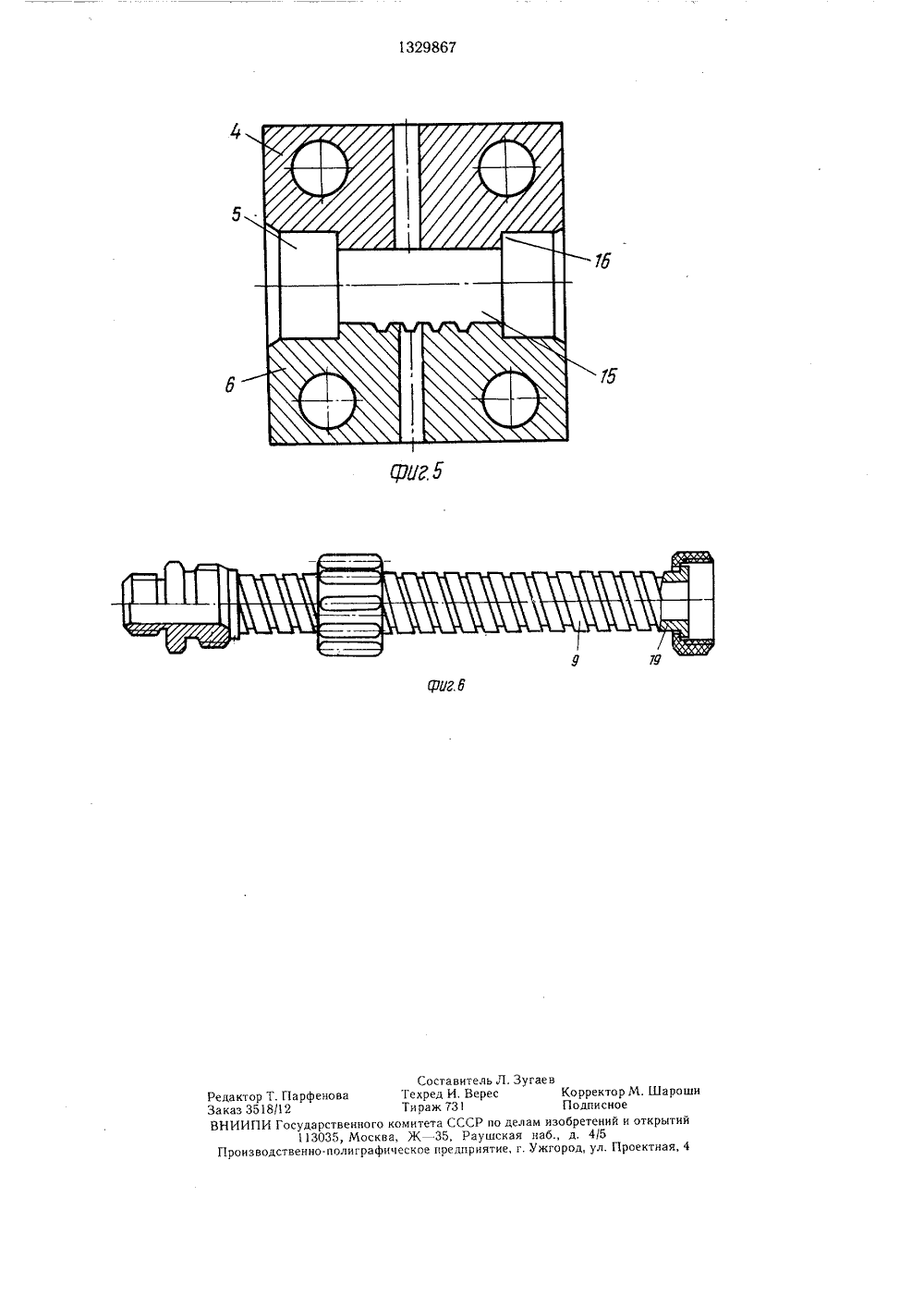

:)д ОПИСАНИЕ ИЗОБРЕТЕНИЯ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пег ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Курское отделение Всесоюзного научно-исследовательского, проектно-конструкторского и технологического институтанизковольтного аппаратостроения(54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ТОРЦОВ МЕТАЛЛОРУКАВА(57) Изобретение относится к машиностроению, а именно к прессам для формирования торцов необходимой конфигурации уметаллорукавов. Целью изобретения является повышение производительности. Поставленная цель достигается за счет уменьшения времени на установку заготовки и съем готовой детали, а также согласованности фиксации заготовки и подачи формообразующего инструмента. В зону неподвижной губки 5 закладывают конец металлорукава 9, который впадиной винтового профиля опирается на фиксатор 10, выполненный в виде ножа. Привод 7, подвигая губку 6 к губке 5 матрицы, фиксирует конец металлорукава в последней, при этом срабатывает микро- переключатель 13, включающий пневмоэлектроклапаны, которые подают воздух в пневмоцилиндр 3, и из него шток последнего с пуансоном перемещается к матрице. После формирования бурта отводят приводом 7 губку 6 от губки 5 матрицы, при этом толкатели, кинематически связанные с приводом 7, выталкивают из губок 5 и 6 металлорукав. 6 ил,1Изобретение относится к машиностроению, а именно к прессам для формирования торцов необходимой конфигурации у металлорукавов, например металлорукавов гибких с подвижным швом, выполненных навивкой из профилированной ленты низко- углеродистой стали.Целью изобретения является повышение производительности.Поставленная цель достигается за счет уменьшения времени на установку заготовки и съем готовой детали, а также согласованности фиксации заготовки и подачи фор. мообразующего инструмента,На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг, 2 - разрез А - А на фиг, 1; на фиг. 3 - разрез Б - Б на фиг. 1 (с установленной в устройстве заготовкой); на фиг. 4 - вид В на фиг. 3; на фиг. 5 - матрица устройства, разрез; на фиг. 6 - готовая деталь.Устройство для формирования торцов металлорукава содержит корпус 1, пуансон 2 с приводом, представляющим собой пневмоцилиндр 3, матрицу 4, имеющую установленные в корпусе 1 губки 5 и 6 и привод 7 перемещения губки 6. Губка 5 жестко связана с корпусом 4. Устройство снабжено кинематически связанными с приводом 7 губок и размещенными в каждой толкателям и 8, предназначенным и для взаимодействия с металлорукавом 9 и фиксатором 10 положения металлорукава 9, установленным в корпусе 1 и выполненным в виде ножа. Ход штока пневмоцилиндра 3 согласован с ходом подвижной губки 6.Привод перемещения губки 6 представляет собой приводимую во вращение вручную зубчатую шестерню 11, взаимодействующую с зубчатой рейкой 12, с которой связана губка 6. Согласование хода штока пневмоцилиндра 3 с ходом подвижной губки 6 осуществляется пневмоэлектросхемой, управл яюще й через м икропереключатели 13 и 14 работой двухпозиционньх пневмоэлектроклапанов Р 1 и Р 2 (не показаны), подающих последовательно в полости пневмоцилиндра 3 воздух и выпускающих его (фиг. 1). Матрица 4, состоящая из губок 5 и 6, выполнена с отверстием 15, имеющим винтовую нарезку, профиль которой соответствует профилю навивки металлорукава, и заплечики 16 (фиг. 3 и 5). Пуансон 2 имеет калибрующую часть 17 и заплечики 18. В устройстве предусмотрена возможность формирования торцов металло- рукавов разных типоразмеров, При смене ти.поразмера металлорукава заменяют матрицу 4, пуансон 2, фиксатор 10. Матрица 4 служит и для зажима заготовки и для формообразования ее торца. 2Устройство работает следующим образом.Подвижная губка 6 матрицы 4 при помощи привода 7 отведена от губки 5, жестко связанной с корпусом 1. Пуансон 2выведен из зоны матрицы 4 посредством5штока пневмоцилиндра 3, Сжатыи воздухи электропитание на пневмоэлектросхемуустройства поданы (фиг. 1 и 2), В зонугубки 5 до совмещения с ее торцом, ближайшим к пуансону 2, закладывают конец10 металлорукава 9, который впадиной винтового профиля опирается на фиксатор 10(фиг. 3 и 4). Вращая зубчатую шестерню11 привода 7, взаимодействующую с зубчатой рейкой 12, с которой связана губка 6,фиксируют конец металлорукава 9 в матрице 4 (винтовая нарезка отверстия 15 матрицы 4 охватывает заготовку).При этом срабатывает микропереключатель 13, включающий пневмоэлектроклапаныР и Р 2 (не показаны). Шток пневмоци 20 линдра 3 с установленным на нем пуансоном 2 перемещается к матрице 4. Пуансон 2входит своей калибрующей частью 17 в отверстие конца металлорукава 9, при этом заплечики 18 пуансона 2 смятием в упор взаплечики 16 матрицы 4 формируют на торце металлорукава бурт 19 определенного размера, после чего срабатывает микропереключатель 14, переключая пневмоэлектроклапаны Р 1 и Р 2, вследствие чего пуансон 2отводится от матрицы 4 посредствомштока пневмоцилиндра 3.Вращая вручную зубчатую шестерню 11привода 7 в другую сторону, отводят губку 6 от губки 5, освобождая конец металлорукава 9. При этом срабатывает микропереключатель 13, отключающий пневмоэлектроклапаны Р 1 и Р 2. Толкатели 8, размещенные в губках 5 и 6 и кинематически связанные с приводом 7, выталкивают металлорукав 9, который удаляют изустройства. Устройство готово к следующемуциклу работы,40Формула изобретения Устройство для формирования торцовметаллорукава, содержащее корпус, пуансон с приводом, матрицу, выполненную в виде 45 установленных в корпусе губок, и приводперемещения одной из последних, отличаю- иееся тем, что, с целью повышения производительности, одна из губок жестко связана с корпусом, устройство снабжено кинематически связанными с приводом губок и 50размещенными в каждои толкателями, прединазначенными для взаимодействия с металлорукавом и фиксатором положения губок, установленным в корпусе и выполненным в виде ножа, привод пуансона представляет собой пневмоцилиндр, а ход штока пневмоцилиндра согласован с ходом подвижной губки.Составитель Л. ЗугаевРедактор Т. Парфенова Техред И. Верес Корректор М. ШарошиЗаказ 3518/12 Тираж 73 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раущская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
