Вибробункер

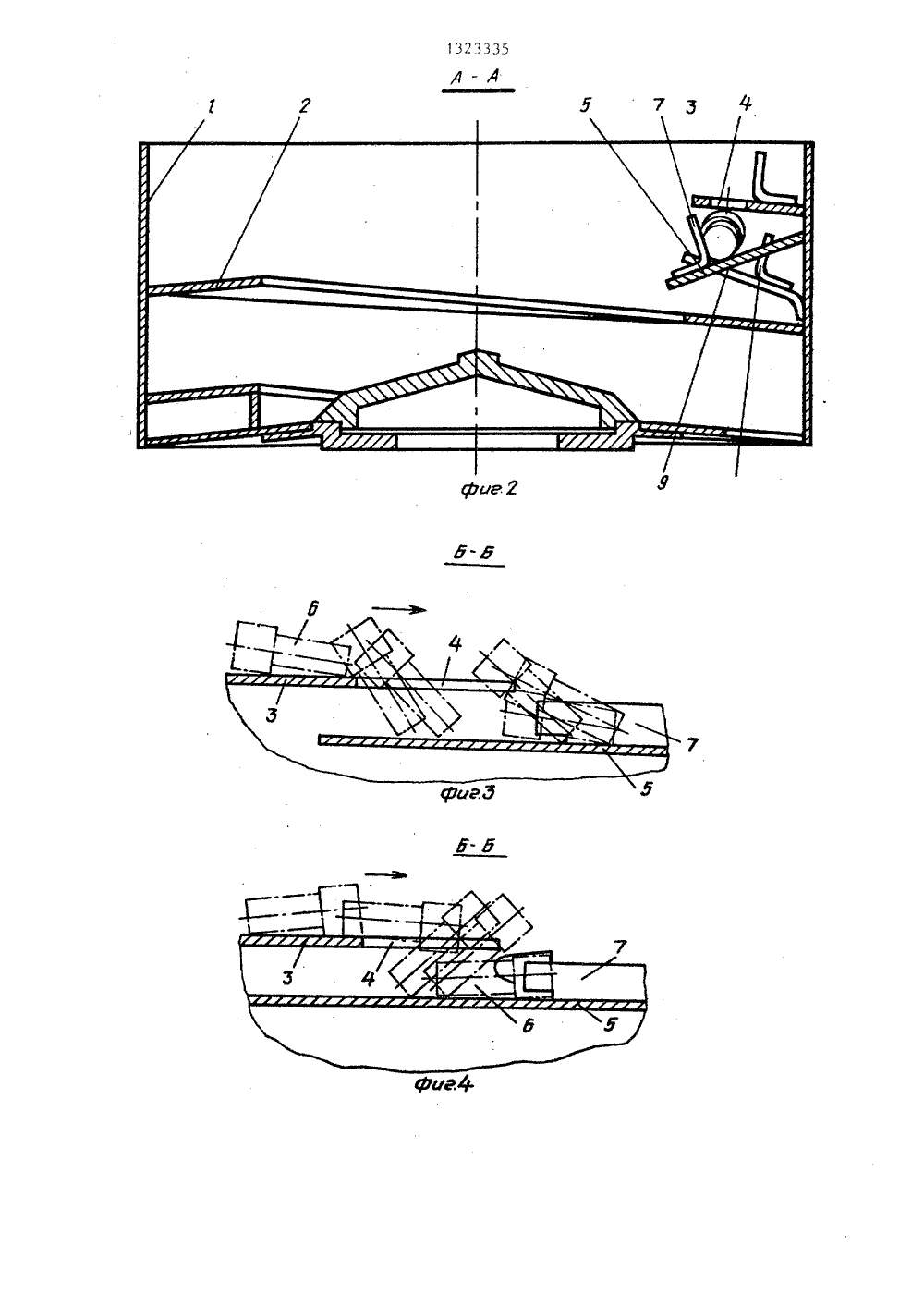

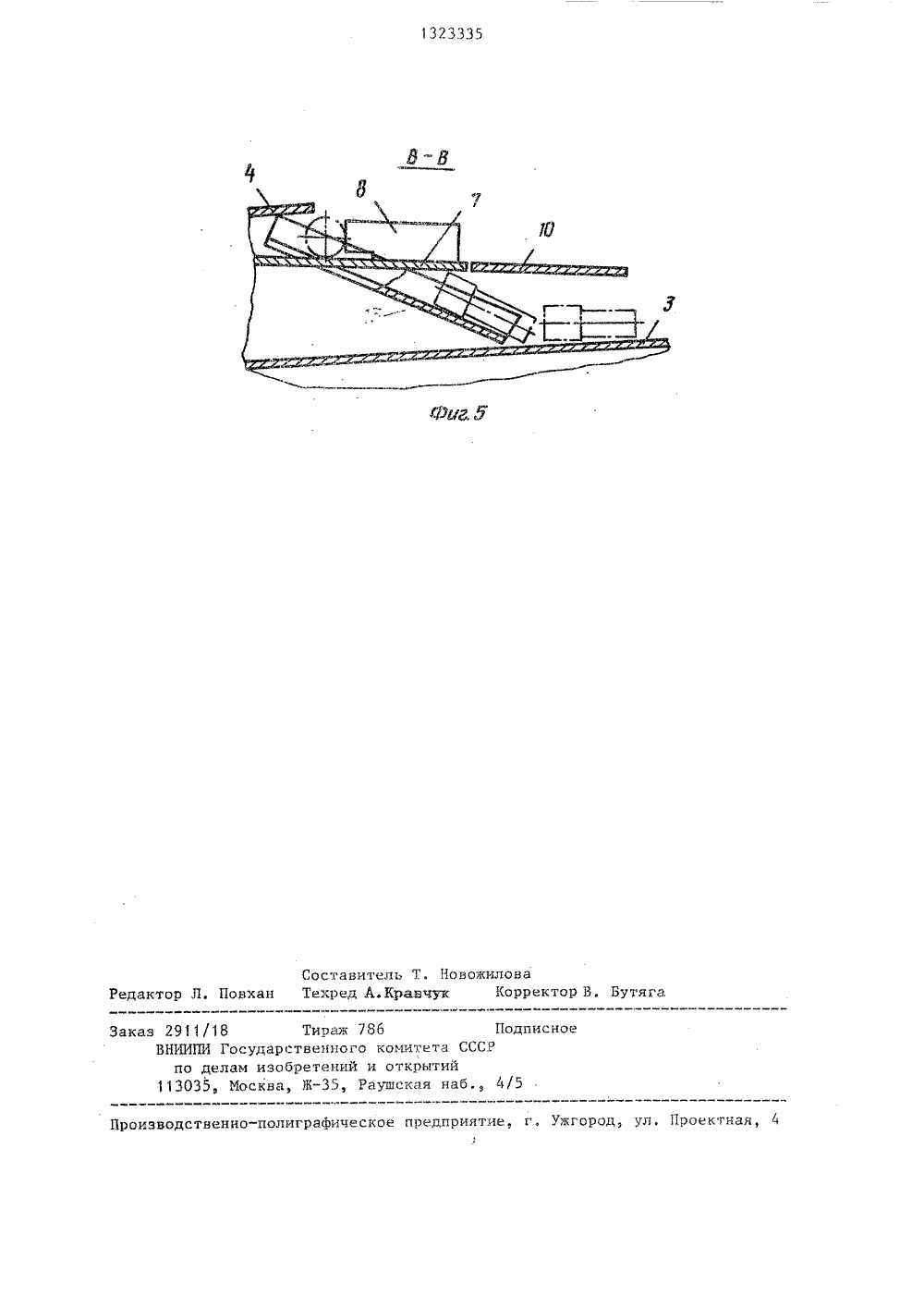

(51) 4 В СУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ(71) Специальное конструкторское бюро алмазно-расточных и радиально-сверлильных станков(56) Гринштейн Я,Г. и др. Системы питания автоматов в приборостроении. М.: 1966;.р. 50 а, с. 78-79. (54) ВИБРОБУНКЕР(57) Изобретение относится к автоматизации технологических процессов и может найти применение при загрузке металлорежущих станков цилиндрическими деталями типа стержня с головкой. Цель изобретения - обеспечение ориентации деталей типа "стержень с головкой в положение стержнем вперед. Детали 6 при перемещении по спиральномуг 4 лотку 2 западают стержнем в сквозной продольный паз 4, зависая головкой на выходном конце 3. Упираясь стержнем в дополнительный лоток 5, наклоненный к центру чаши и расположенный от продольного паза на расстоянии, меньшем длины стержня, детали перемещаются по пазу 4 в наклонном положении стержнем или головкой вперед. Детали, движущиеся стержнем вперед, при сходе головки с паза, перемещаются далее по дополнительному лотку 5, образующему с бортом 7 призматический желоб. Детали, движущиеся по пазу 4 головкой вперед, при выпадении головки из паза скатываются с лотка 5 через окно, образованное между выходным концом пазаи бортом 7, стержнем вперед на лоток 10, по которому возвращаются на нижележащий виток спирального лотка 2.Изобретение относится к автома гизации технологических процессов и может найти применение при загрузке металлорежущих станков цилиндрическимидеталями типа стержня с головкой,Целью изобретения является обеспечение ориентации деталей типа стержня с головкой в положение стержнемвперед,На фиг. 1 изображен вибробункер,план; на фиг. 2. - разрез А-А нафиг. 1; на фиг. 3 - ра.зрез Б-Б нафиг.1 прохождение по лотку,цеталей,ориентированных стержнем вперед; нафиг. 4 - то же, прохождение по лоткудеталей, ориентированных головкойвперед; на фиг, 5 - разрез В-В нафиг. 1. Вибробункер содержит чашу 1 со 2 Оспиральным лотком 2, на выходном конце 3 которого выполнен продольныйсквозной паз 4. На чаше 1 под пазом4 установлен дополнительный лоток 5,наклоненный к центру чаши и расположенный на расстоянии от продольногопаза меньшем, чем длина стержня детали 6. На лотке 5 с зазором относительно конца паза 4 закреплен борт 7таким образом, что образуется окно 8 3 одля сброса неправильно ориентированных деталей,Последовательно за лотком 5 установлен лоток 9, наклоненный к периферии чаши. В зоне окна 8 на чашеможет быть закреплен лоток 10 дляпередачи деталей, соскользнувших вокно 8, на предыдущий виток спирального лотка 2.Предлагаемый вибробункер работаетследующим образом,После загрузки деталей 6 в чашувибробункера включается вибратор, идетали начинают двигаться взерх поспиральному лотку 2, ориентлруясьпо ходу движения так, что в моментподхода к продольному пазу 4 навыходном конце 3 спирального лоткавсе детали лежат в один ряд, а ихоси параллельны направлению перемещения, При дальнейшем перемещениистержень детали западает в продольный паз 4 до упора в наклонный лоток 5, расположенный под пазом 4а головка детали зависает на выход 55ном конце 3 лотка 2 так, что детальоказывается в наклонном положениистержнем вперед либо головкой впередпо ходу движения в зависимости от ориентации ее на лотке 2 и продолжает двигаться вперед в наклонном положении по пазу 4 спирального лотка.При расположении детали на спиральном лотке 2 стержнем вперед она после выпадения головки из продольного паза 4 скатывается по наклонному лотку 5 до упора в борт 7, так как в момент выпадения головки из продольного паза 4 стержень и частично головка уже находятся на наклонном лотке 5 в зоне расголожения борта 7. Таким образом, деталь после выпадения головки из продольного паза 4 оказывается в желобе, образованном наклонным лотком 5 и бортом 7, далее переходит в дополнительный лоток 9 и выводится из чаши в ориентированном положении стержнем вперед.1При расположении детали на спиральном лотке 2 головкой вперед, она после выпадения головки из продольного паза 4 оказывается на наклонном лотке 5 сориентированной головкой вперед, причем головка частично находится в зоне расположения борта 7, а стержень полностью и остальная часть головки находятся вне зоны расположения борта 7, в результате чего борт 7 не препятствует скатыванию детали с наклонного лотка 5, и она через окно 8 выпадает внутрь чаши 1 стержнем вперед или по лотку 10 передается на предыдущий виток спнрального лотка 2 в ориентированном положении стержнем вперед.Формула изобретенияВибробункер для ориентированной подачи деталей типа стержня с головкой, содержащий чашу со спиральным лотком, на выходном конце которого выполнен продольный сквозной паз, и дополнительньцл спиральный лоток, расположенный под продольным сквозным пазом основного спирального лотка, о т л и ч а ю щ и й с я тем, что, с целью обеспечения ориентации деталей в положение стержнем вперед, дополнительный спиральный лоток расположен с наклоном к центру чаши, по всей длине продольного сквозного паза и снабжен бортом, установленным с зазором относительно выходного конца продольного сквозного паза и образующим с ним окно для отвода неправильно ориентированных деталей./18 Тираж 786Государственного комитета по делам изобретений и открыти 3035, Иосква, Ж, Раушская н каз 2911 ВНИИ 1 И ПодписССР изводств полиграфическое предприятие, г, Ужгород, ул. Проектная,
