Система для передачи и приема двоичных импульсных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1302310
Автор: Иванов
Текст

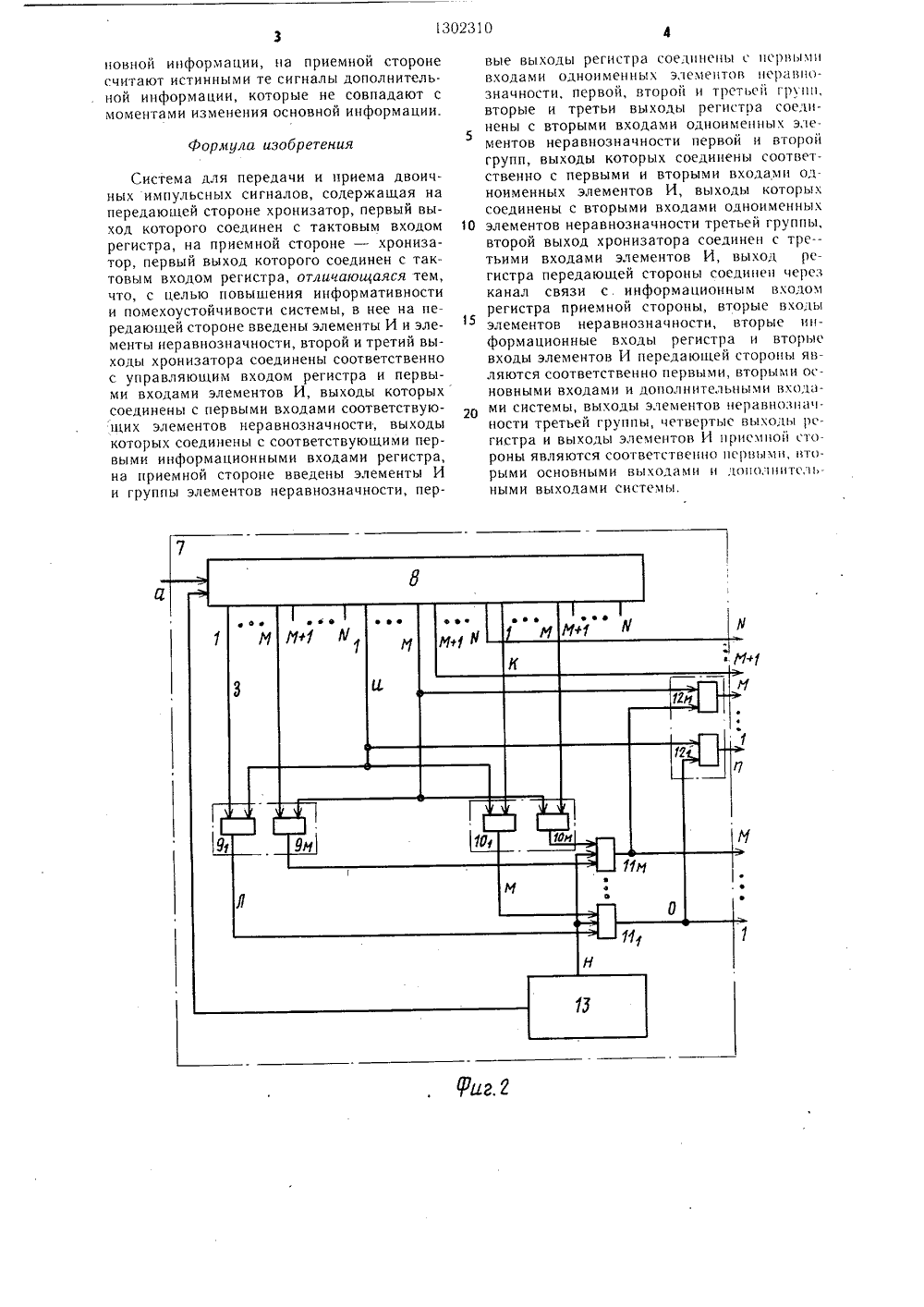

-2 о ССС 1972. СССР 03 МЗ ДАЧИ СНЫХ 00, 1977. И ПРИЕ- СИГНАсвя- тне- даче кт к э для канаФна ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ К АВТОРСКОМУ СВИДЕТЕЛЬСТ(54) СИСТЕМАДЛЯ ПЕРЕМА ДВОИЧНЫХ ИМПУЛЬЛОВ(57) Изобретение относитсязи и может использоватьсяния импульсных сигналов пот нескольких источников п лу связи. Целью изобретения является повышение помехоустойчивости передачи импульсных сигналов. Устройство формирует на передающей стороне из основного и дополнительного двоичных импульсных сигналов кодовые сигналы, которые передают на приемную сторону, где из принятых кодовых сигналов восстанавливают основной и дополнительный двоичные импульсные сигналы. Устройство содержит на передакпцей стороне 1 хронизатор 2, элементы И 3, элементы 4 неравнозначности, регистр 5 сдвига, канал 6 связи, а на приемной стороне 7 регистр 8 сдвига, группы элементов 9, О, 2 неравнозначности, элементы И 11 ч хронизатор 13. 3 ил.5 10 5 20 Изобретение относится к электросвязи и может использоваться в системах автоматики и телемеханики для уплотнения передачи импульсных сигналов от нескольких источников по одному каналу связи,Целью изобретения является повышение информативности и помехоустойчивости системы.На фиг. 1 представлена функциональная схема передающей стороны системы; на фиг. 2 - функциональная схема приемной стороны системы; на фиг. 3 - временные диаграммы, поясняющие работу системы.Система содержит на передающей стороне 1 хронизатор 2, элементы 3 - Зм И, элементы 4 в 4 неравнозначности и регистр 5 сдвига, канал 6 связи, на приемной стороне 7 - регистр 8 сдвига, первую 9 - 91 и вторую 101 - 10 м группы элементов неравнозначности, элементы И 11, - 11 третью группу элементов 2 - 12 неравнозначности и хронизатор 13 Система работает следующим образом.Сигналы, поступающие на информационные входы регистра 5, с помощью импульсов перезаписи кода (фиг. За), получаемых с выхода хронизатора 2, переписывают в регистр 5, где по тактовым импульсам с хронизатора 2 параллельный код преобразуется в последовательный.На первые входы элементов И 3 поступают импульсы интервалов инверсии сигналов (фиг. Зб), на вторые входы - двоичные сигналы дополнительной информации.Сигналы дополнительной информации в виде последовательности 011010 (фиг. Зв) подают на вход первого элемента И 3, а на вход первого элемента 4 подают основную информацию в виде последовательности 111111000000000111 (фиг. Зг). При этом значение основной информации остается постоянным на протяжении нескольких циклов, определяемых импульсами перезаписи (фиг. За), каждая двоичная единица дополнительной информации передается в течение трех циклов передачи основной информации.Если дополнительная информация передается независимо от основной, то ей соответствует импульсная последовательность кода, показанная на фиг. Зд,. Если основная информация передается независимо от дополнительной, то ей соответствует кодовая последовательность, показанная на фиг. Зд.Система передает в одних и тех же тактовых интервалах одновременно сигналы основной и дополнительной информации. На выходе первого элемента И 11 приемной стороны должны получить сигналы дополнительной информации в соответствии с последовательностью, показанной на фиг. Здь а на выходе первого элемента 12 - сигналы ос 25 30 35 40 45 50 55 новной информации в виде последовательности, показанной на фиг. Зд.При взаимодействии сигнала дополнительной информации и импульсов интервалов инверсии сигналов, подаваемых на входы элемента И 3, на его выходе получают импульсы управления инверсией разрядов (фиг. Зе), которые, будучи поданными на управляющие входы элементов 4, преобразуют сигналы основной информации в сигналы вида, показанного на фиг, Зж. Эти сигналы с помощью. импульсов перезаписи кода переписываются в регистр 5 и поступают через канал 6 связи на выход регистра 8, На первых выходах первой, второй и третьей частей регистра 8 с интервалом в один цикл передачи основной информации появляются сигналы, показанные на фиг. 3 з, и, к. Полярность этих сигналов сравнивают элементами 9 неравнозначности, на выходах которых появляется О при равенстве значений на их входах и 1 при различных значениях сигналов на их входах (фиг. 3 л,м). Таким образом, при чередовании О и 1 на интервале трех циклов на выходах соответствующих элементов 9 появляются 1, которые поступают на первый и второй первого элемента И 11, а на третий вход подают импульсы интервалов инверсии разрядов (фиг. Зн) с выхода хронизатора 13. На выходе первого элемента И 11 появляются 1 сигнала дополнительной информации (фиг. Зо). Если чередование О и 1 на интервале трех циклов передачи основной информации отсутствует, то на выходе первого элемента И 11 появляется О дополнительной информации (фиг. Зо), что соответствует диаграмме фиг. Зд - формирование сигнала дополнительной информации без учета передачи сигналов основной информации.При появлении 1 на выходе элемента И 11 формируется импульс управления инверсией сигналов основной информации, который подают на вход соответствующего элемента 12 с целью восстановления исходной основной информации. На выходе первого элемента 12 появляется кодовая последовательность (фиг. Зл), которая соответствует исходной последовательности (фиг. Зд), передаваемой при передаче основной информации без уплотнения сигналов.Аналогично можно показать возможность уплотнения остальных (М - 1) сигналов основной информации сигналами дополнительной информации.С целью устранения ошибок при приеме дополнительной информации, вызванных изменением основной информации, на передающей стороне сигналы дополнительной информации, совпадающие с моментами изменения основной информации, запоминают и передают после изменения сигнала ос1302310 формула изобретения иг новной информации, на приемной стороне считают истинными те сигналы дополнительной информации, которые не совпадают с моментами изменения основной информации. Система для передачи и приема двоичных импульсных сигналов, содержащая на передающей стороне хронизатор, первый выход которого соединен с тактовым входом регистра, на приемной стороне - хронизатор, первый выход которого соединен с тактовым входом регистра, отличающаяся тем, что, с целью повышения информативности и помехоустойчивости системы, в нее на передающей стороне введены элементы И и элементы неравнозначности, второй и третий выходы хронизатора соединены соответственно с управляющим входом регистра и первыми входами элементов И, выходы которых соединены с первыми входами соответствующих элементов нера внознач ности, выходы которых соединены с соответствующими первыми информационными входами регистра, на приемной стороне введены элементы И и группы элементов неравнозначности, первые выходы регистра соединены с первыми входами одноименных элементов неравнозначности, первой, второй и третьей г 1 тупп, вторые и третьи выходы регистра соединены с вторыми входами одноименных эле ментов неравнозначности первой и второй групп, выходы которых соединены соответственно с первыми и вторыми входами одноименных элементов И, выходы которых соединены с вторыми входами одноименных 10 элементов неравнозначности третьей группы,второй выход хронизатора соединен с тре тьими входами элементов И, выход регистра передающей стороны соединен через канал связи с. информационным входом регистра приемной стороны, вторые входы элементов неравнозначности, вторые информационные входы регистра и вторь 1 е входы элементов И передающей стороны являются соответственно первыми, вторыми основными входами и дополнительными входами системы, выходы элементов неравнозначности третьей группы, четвертые выходы регистра и выходы элементов И приемной стороны являются соответственно перньмн, вторыми основными выходами и дополнительными выходами системы.П М Н О г.5 Составитель Техред И. В Тираж 544 го комитета СССР ква, Ж - 35, Ра фическое предпри М. Никуленковерес Корректор И.МускаПодписноепо делам изобретений и открытийушская наб., д. 4/5ятие, г. Ужгород, ул. Проектная, 4 Редактор И. НиколайчукЗаказ 949/50ВНИИПИ Государственно13035, МоПроизводственно-полигр и и п --- такыйинме Юап 1 " 1П и П и П П и Р ПП
СмотретьЗаявка
4001360, 29.12.1985
ПРЕДПРИЯТИЕ ПЯ А-7306
ИВАНОВ АНАТОЛИЙ АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: G08C 19/16
Метки: двоичных, импульсных, передачи, приема, сигналов
Опубликовано: 07.04.1987
