Устройство для определения параметров поляризованного излучения (его варианты)

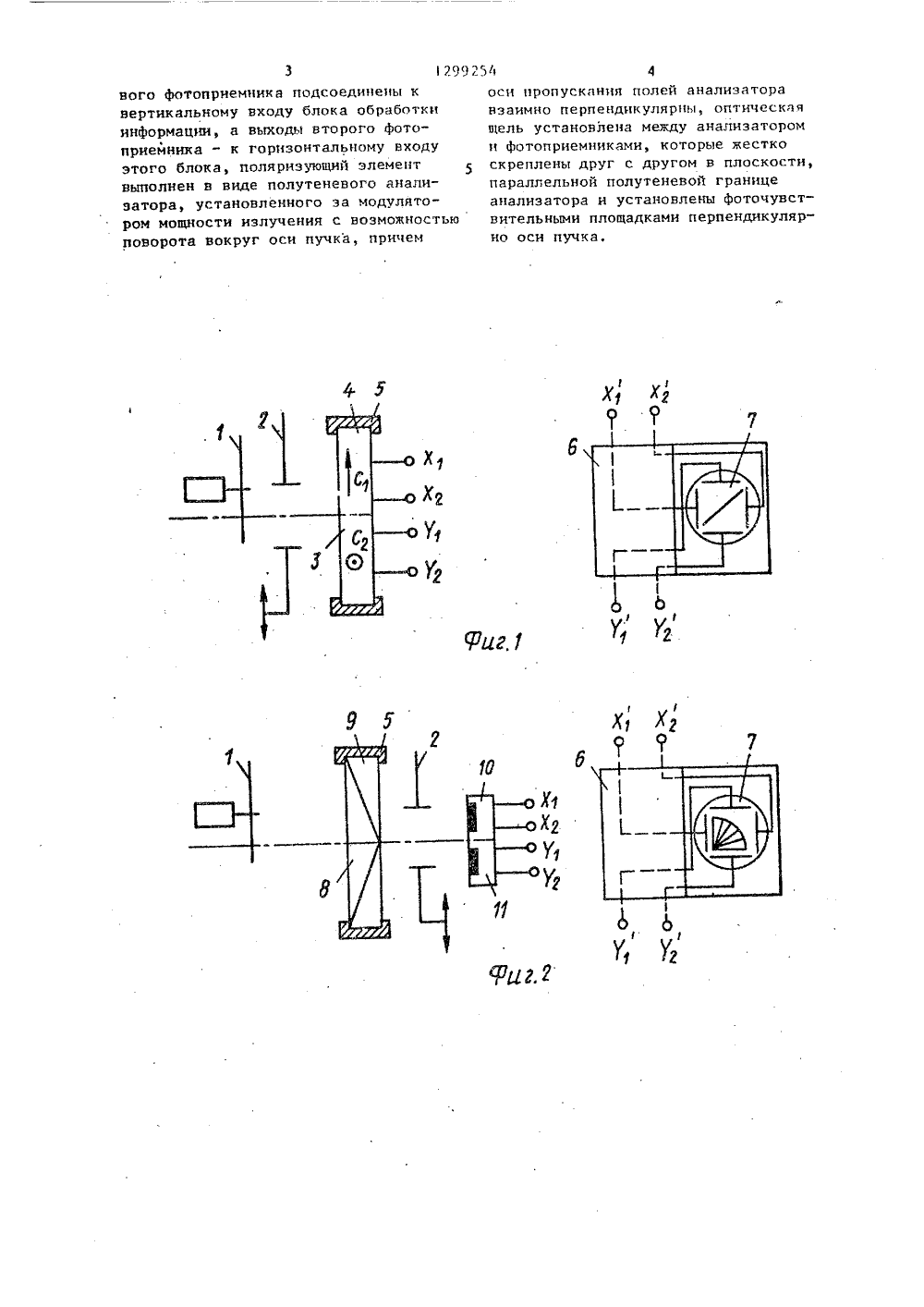

(51) 5 ЕТЕН ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(57) Изобретение относится к областиполяриметрии и оптоэлектроники. Цельизобретения - упрощение конструкциипри сохранении точности измерений; Устройство содержит последовательно установленные вдоль оптическоц оси модулятор мощности излучения 1, оптическую щель 2 и два анизотропных фотодетектора 3 и 4, закрепленных в оправе 5. Выходы фотодетекторов подсоединены соответственно к горизонтальйому и вертикальному входам блока обработки информации 6 с индикатором 7, Альтернативный вариант устройства содержит полутеневой анализатор, а фотодетекторы могут быт; изотропными. Изображение на индикаторе 7 имеет вид сектора, по длине отрезков и секторальным углам которого определяют параметры поля-ризованного излучения. 2 с.п. ф-лы.С:торы 3 и 4 (см.фиг,1) или полутеневой анализатор 8-9.(см.фиг.2) поворачивают на угол 180 вокруг оси пучка, в результате чего на индикаторе 7 появляется изображение в виде сектбра. Эллиптичность определяют по формуле(И с 1 минКм )Формула изобретения 1. Устройство для определения па"раметров поляризованного излучения,содержащее установленные на оси пуч. ка оптическую щель, модулятор мощности излучения и поляризационно-чувствительный блок, содержащий фотоприемник и двухкоордннатный блок обработки информации с двумя входамии индикатором, соединенным с фотоприемником, о т л и ч а ю щ е е с ятем, что, с целью упрощения конструкции при сохранении точности измерений, поляризационно-чувствительныйблок содержит второй фотоприемник,выходы первого фотоприемника подсоединены к вертикальному входу блокаобработки информации, а выходы второго фотоприемника - к горизонтальномувходу этого блока, оптическая щельустановлена между модулятором мощности излучения и поляризационно-чувствительным блоком, причем фотоприемники выполнены в виде анизотропныхфотодетекторов, жестко скрепленныхв плоскости, параллельной оси пучка,и установлены с возможностью поворота вокруг оси пучка, оси максималь 4 Оной чувствительности фотодетектороввзаимно перпендикулярны, а их Фоточувствительные площадки установленыперпендикулярно оси пучка. 2, Устройство для определения параметров поляризованного излучения, содержащее установленные на оси пучка оптическую щель, модулятор мощности излучения и поляризационночувствительный блок, содержащий поляризующий элемент и фотоприемник,и двухкоординатный блок обработкиинформации с двумя входами и индикатором, соединенным с фотоприемником,о т л и ч а ю щ е е с я тем, что,с целью упрощения конструкции присохранении точности измерений, поляризационно-чувствительный блок содер" жит второй фотоприемник, выходы пер 1 1299254 2Изобретение относится к областиполяриметрии и оптоэлектроники.Целью изобретения является упрощение конструкции при сохранении. точности измерений. 5На Фиг. и 2 изображены блок-схемы двух вариантов устройства; нафиг.3 - изображение, получаемое наиндикаторе устройства.Устройство для определения параметров поляризованного излучения состоит.из установленных на оптическойоси модулятора мощности излучения 1,оптической щели 2, двух аниэотропныхфотодетекторов 3 и 4, закреплен ных в оправе 5, а также двухкоординатного блока обработки информации6 с индикатором 7. Выходы Х и Хфотодетектора 4 подсоединены к горизонтальному входу блока обработкиинформации 6, а выходы У и 7 фотоЯдетектора 3 - к вертикальному входуэтого блока.Вариант устройства (см.фиг.2) содержит в качестве поляризующего элемента полутеневой анализатор 8-9,закрепленный в оправе 5, и два фотоприемника 10 и 11, выходы которыхподсоединены соответственно к входамХ, , Хи У, У блока обработки инФормации 6.Изображение на индикаторе 7 имеетвид сектора ОАВ, по длине отрезковОА и ОВ, а также по секторальнымуглам см икоторого определяют параметры поляризованного излучения.Устройство работает следующим образомПучок излучения, промодулированный по интенсивности модулятором 1,проходит через оптическую щель 2 ипопадает на фотодетекторы 3 и 4 Перемещением апертурной диафрагмы щели2 относительно фоточувствительныхплощадок Фотодетекторов добиваютсяих равной засветки, Оси максимальнойчувствительности (, и С фотодетекторов 3 и 4 взаимно перпендикулярны;поэтому соотношение их выходныхэлектрических сигналов характеризуетсреднюю мощность излучения, а длинаотрезка прямой линии на индикаторепропорциональна этой мощности.В случае циркулярно"поляризованного излучения угол наклона всегдаравен 45, Для идентификации типаполяризации анизотропные фотодетек 129925 бвого фотоприемника подсоединены квертикальному входу блока обработкиинформации, а выходы второго фотоприемника - к горизонтальному входуэтого блока, поляриэующий элементвыполнен в виде полутеневого анализатора, установленного за модулятором мощности излучения с возможностьюповорота вокруг оси пучка, причем оси пропускания полей анализаторавзаимно перпендикулярны, оптическаящель установлена между анализатороми фотоприемниками, которые жесткоскреплены друг с другом в плоскости,параллельной полутеневой границеанализатора и установлены фоточувствительными площадками перпендикулярно оси пучка,1299254 Составитель В.ГайхманТекред Л. Сердюкова актор о Заказ 2560 о писное ВНИИП и д. 4/5риятие, г.ужгород, у 1130 йолиграФическое пре Проектн Производс Госуд лам и сква,аж 32 бственнобретений
