Формирователь импульсов

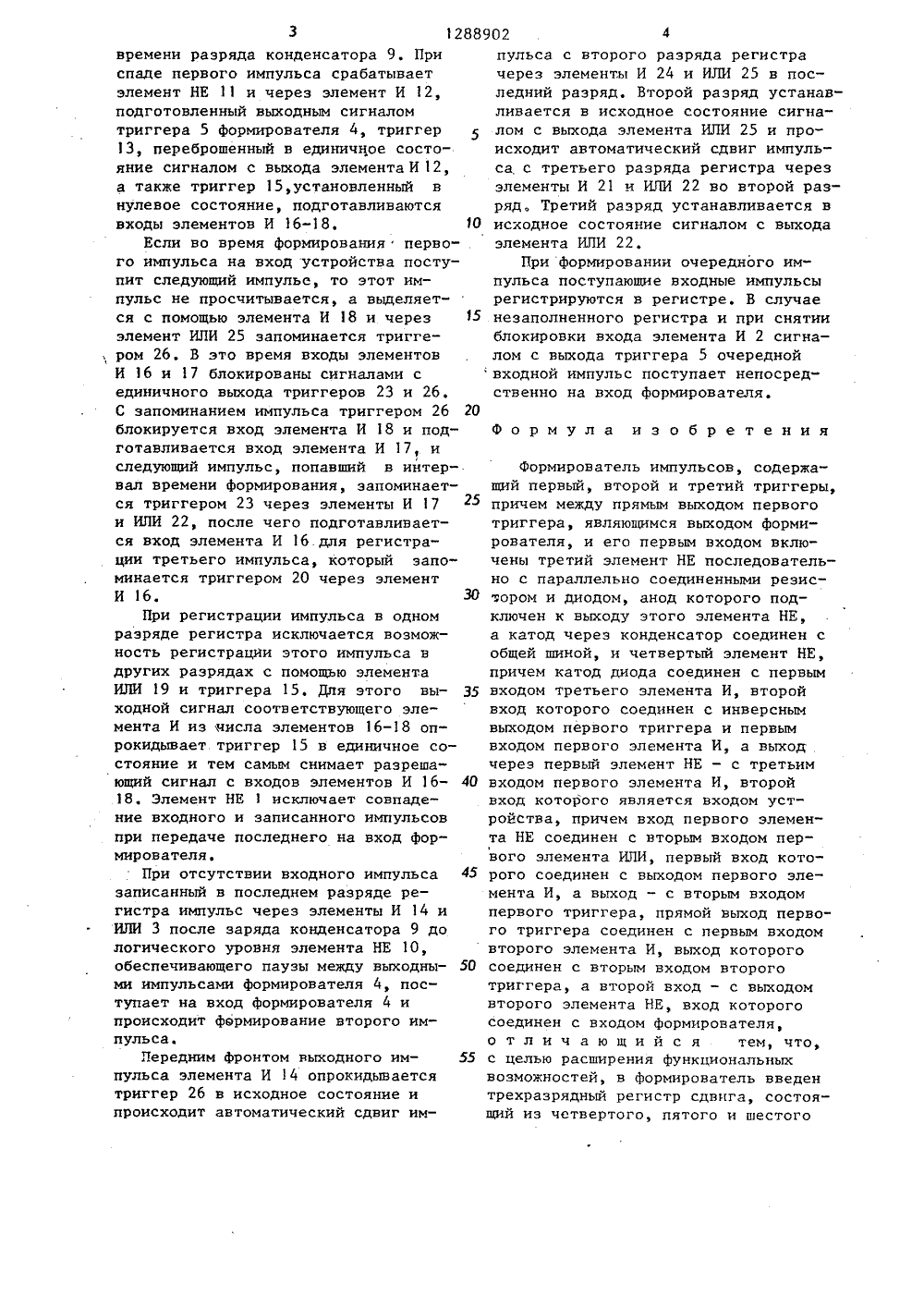

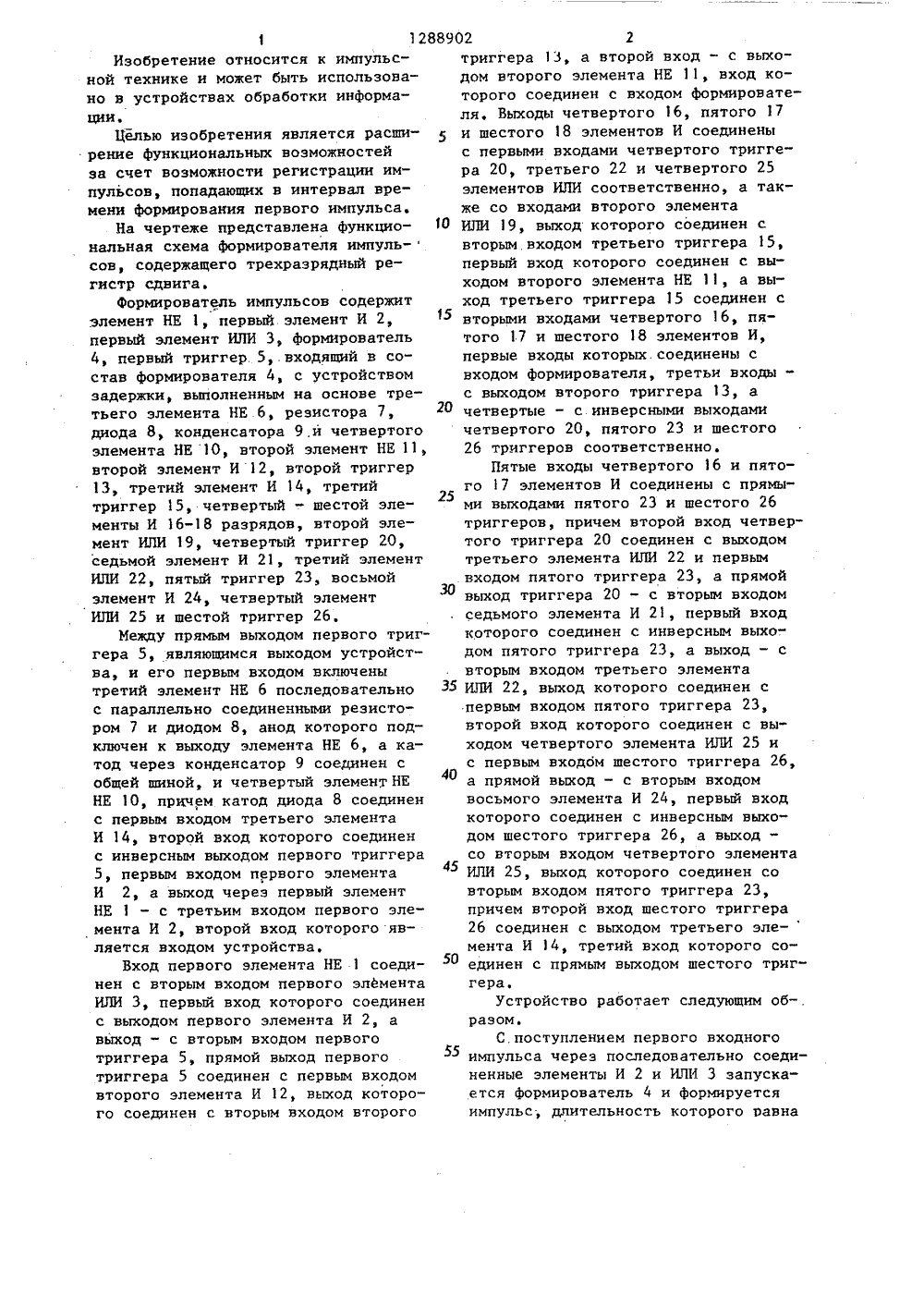

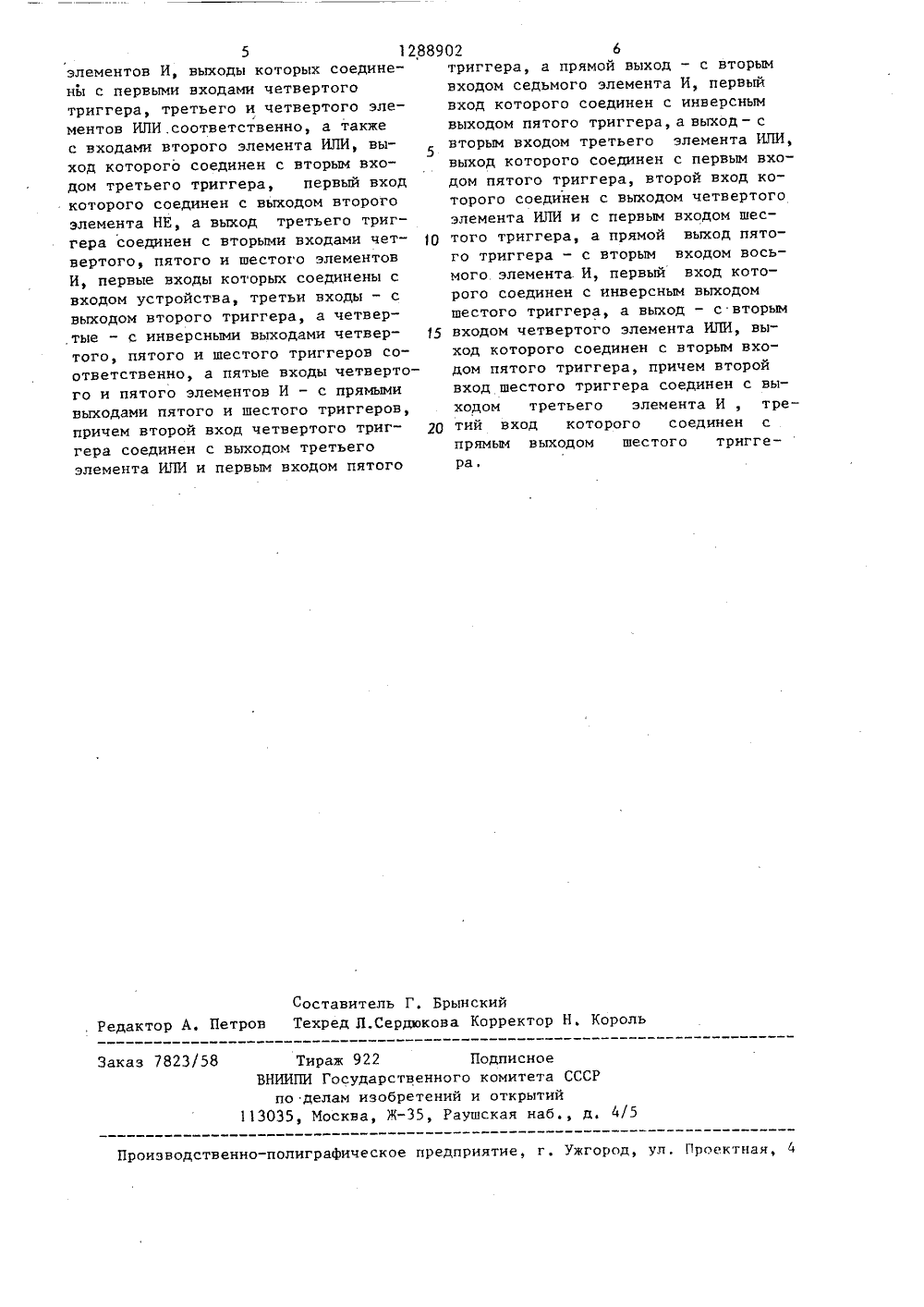

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК Н 03 К 5/153 НИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ ОПИСАНИЕ ИЗОБ А ВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Азербайджанский политехнически институт им. Ч. Ильдрыма(56) Абдурагимов Ф. А, и др, Исключение потерь при формировании стати чески распределенных во времени импульсов. - ПТЭ, 1975. 9 1, с, 122,Авторское свидетельство СССР Мд 951678, кл. Н 03 К 5/153, 1982,(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ(57) Изобретение относится к импульсной технике и может быть использовано в устройствах обработки информации, Целью изобретения является расширение функциональных возможностей. Для достижения поставленной цели в формирователь введен трехраэрядный регистр сдвига, состоящий из элементов И 16, 17 и 18. Устройство также содержит элементы НЕ 1 и 11, элементы И 2, 12, 14, 21 и 24, элементы ИЛИ 3, 19, 22 и 25, триггеры 13, 15, 20, 23 и 26 и формирователь 4, Формирователь 4 выполнен на основе триггера 5 и устройства задержки, состоящего из элементов НЕ 10, резистора 7, диода 8, конденсатора 9, Цель изобретения достигается за счет возможности регистрации импульсов, попадающих в интервал времени формирования первого импульса. 1 ил.С:1 12889Изобретение относится к импульсной технике и может быть использовано в устройствах обработки информации.Целью изобретения является расширение функциональных возможностейза счет возможности регистрации импульсов, попадающих в интервал времени формирования первого импульса.На чертеже представлена функциоиальная схема формирователя импуль-сов, содержащего трехразрядный регистр сдвига.Формирователь импульсов содержитэлемент НЕ 1, первый элемент И 2,первый элемент ИЛИ 3, формирователь4, первый триггер. 5, входящий в состав формирователя 4, с устройствомзадержки, выполненным на основе третьего элемента НЕ 6, резистора 7,диода 8, конденсатора 9.и четвертогоэлемента НЕ 10, второй элемент НЕ 11,второй элемент И 12, второй триггер13, третий элемент И 14, третийтриггер 15, четвертый - шестой эле 25менты И 16-18 разрядов, второй элемент ИЛИ 19, четвертый триггер 20,седьмой элемент И 21, третий элементИЛИ 22, пятый триггер 23, восьмойэлемент И 24, четвертый элементИЛИ 25 и шестой триггер 26,Иежду прямым выходом первого триггера 5, являющимся выходом устройства, и его первым входом включенытретий элемент НЕ 6 последовательнос параллельно соединенными резистором 7 и диодом 8, анод которого подключен к выходу элемента НЕ 6, а катод через конденсатор 9 соединен собщей шиной, и четвертый элемент НЕНЕ 10, причем катод диода 8 соединенс первым входом третьего элементаИ 14, второй вход которого соединенс инверсным выходом первого триггера5, первым входом первого элементаИ 2, а выход через первый элементНЕ 1 - с третьим входом первого элемента И 2, второй вход которого является входом устройства.Вход первого элемента НЕ 1 соединен с вторым входом первого элементаИЛИ 3, первый вход которого соединенс выходом первого элемента И 2, авыход - с вторым входом первоготриггера 5, прямой выход первого55триггера 5 соединен с первым входомвторого элемента И 12, выход которого соединен с вторым входом второго 02 2триггера 3, а второй вход - с выходом второго элемента НЕ 11, вход которого соединен с входом формирователя, Выходы четвертого 16, пятого 17 и шестого 18 элементов И соединены с первыми входами четвертого триггера 20, третьего 22 и четвертого 25 элементов ИЛИ соответственно, а также со входами второго элемента ИЛИ 19, выход которого соединен с вторым входом третьего триггера 15, первый вход которого соединен с выходом второго элемента НЕ 11, а выход третьего триггера 15 соединен с вторыми входами четвертого 16, пятого 17 и шестого 18 элементов И, первые входы которых. соединены с входом формирователя, третьи входы - с выходом второго триггера 13, а четвертые " с инверсными выходами четвертого 20, пятого 23 и шестого 26 триггеров соответственно.Пятые входы четвертого 16 и пятого 7 элементов И соединены с прямыми выходами пятого 23 и шестого 26 триггеров, причем второй вход четвертого триггера 20 соединен с выходом третьего элемента ИЛИ 22 и первым входом пятого триггера 23, а прямой выход триггера 20 " с вторым входом седьмого элемента И 21, первый вход которого соединен с инверсным выхо-. дом пятого триггера 23, а выход - с вторым входом третьего элемента ИЛИ 22, выход которого соединен с первым входом пятого триггера 23, второй вход которого соединен с выходом четвертого элемента ИЛИ 25 и с первым входбм шестого триггера 26, а прямой выход - с вторым входом восьмого элемента И 24, первый вход которого соединен с инверсным выходом шестого триггера 26, а выход " со вторым входом четвертого элемента ИЛИ 25, выход которого соединен со вторым входом пятого триггера 23, причем второй вход шестого триггера 26 соединен с выходом третьего эле-мента И 14, третий вход которого соединен с прямым выходом шестого триггера.Устройство работает следующим об-. разом.С.поступлением первого входного импульса через последовательно соединенные элементы И 2 и ИЛИ 3 запускается формирователь 4 и формируется импульс, длительность которого равнавремени разряда конденсатора 9. При спаде первого импульса срабатывает элемент НЕ 11 и через элемент И 12, подготовленный выходным сигналом триггера 5 формирователя 4, триггер13, переброшенный в единичное состояние сигналом с выхода элемента И 12, а также триггер 15,установленный в нулевое состояние, подготавливаются входы элементов И 16-18. 1 ОЕсли во время формирования перво" го импульса на вход устройства поступит следующий импульс, то этот импульс не просчитывается, а выделяется с помощью элемента И 18 и через 15 элемент ИЛИ 25 запоминается тригге, ром 26. В это время входы элементов И 16 и 17 блокированы сигналами с единичного выхода триггеров 23 и 26, С запоминанием импульса триггером 26 20 блокируется вход элемента И 18 и подготавливается вход элемента И 17, и следующий импульс, попавший в интервал времени формирования, запоминается триггером 23 через элементы И 17 и ИЛИ 22, после чего подготавливается вход элемента И 16 для регистрации третьего импульса, который запоминается триггером 20 через элемент И 16. 30При регистрации импульса в одном разряде регистра исключается возможность регистрации этого импульса в других разрядах с помощью элемента ИЛИ 19 и триггера 15. Для этого вы ходной сигнал соответствующего элемента И из числа элементов 16-18 опрокидывает триггер 15 в единичное состояние и тем самым снимает разрешающий сигнал с входов элементов И 16- 4018. Элемент НЕ 1 исключает совпадение входного и записанного импульсов при передаче последнего на вход формирователя.При отсутствии входного импульса 45 записанный в последнем разряде регистра импульс через элементы И 14 и ИЛИ 3 после заряда конденсатора 9 до логического уровня элемента НЕ 10, обеспечивающего паузы между выходны ми импульсами формирователя 4, поступает на вход формирователя 4 и происходит формирование второго импульса.Передним фронтом выходного им пульса элемента И 14 опрокидывается триггер 26 в исходное состояние и происходит автоматический сдвиг импульса с второго разряда регистра через элементы И 24 и ИЛИ 25 в последний разряд, Второй разряд устанавливается в исходное состояние сигналом с выхода элемента ИЛИ 25 и происходит автоматический сдвиг импульса, с третьего разряда регистра через элементы И 21 и ИЛИ 22 во второй разряд, Третий разряд устанавливается в исходное состояние сигналом с выхода элемента ИЛИ 22,При формировании очередного импульса поступающие входные импульсы регистрируются в регистре, В случае незаполненного регистра и при снятии блокировки входа элемента И 2 сигналом с выхода триггера 5 очередной входной импульс поступает непосредственно на вход формирователя.Формула изобретенияФормирователь импульсов, содержащий первый, второй и третий триггеры, причем между прямым выходом первого триггера, являющимся выходом формирователя, и его первым входом включены третий элемент НЕ последовательно с параллельно соединенными резис.ором и диодом, анод которого подключен к выходу этого элемента НЕ, а катод через конденсатор соединен с общей шиной, и четвертый элемент НЕ, причем катод диода соединен с первым входом третьего элемента И, второй вход которого соединен с инверсным выходом первого триггера и первым входом первого элемента И, а выход через первый элемент НЕ - с третьим входом первого элемента И, второй вход которого является входом устройства, причем вход первого элемента НЕ соединен с вторым входом первого элемента ИЛИ, первый вход которого соединен с выходом первого элемента И, а выход - с вторым входом первого триггера, прямой выход первого триггера соединен с первым входом второго элемента И, выход которого соединен с вторым входом второго триггера, а второй вход - с выходом второго элемента НЕ, вход которого соединен с входом формирователя, о т л и ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей, в формирователь введен трехразрядный регистр сдвига, состоящий из четвертого, пятого и шестого5 1288902 6элементов И, выходы которых соедине- триггера, а прямой выход - с вторым ны с первыми входами четвертого входом седьмого элемента И, первый триггера, третьего и четвертого эле- вход которого соединен с инверсным ментов ИЛИ,соответственно, а также выходом пятого триггера, а выход - с с входами второго элемента ИЛИ, вы вторым входом третьего элемента ИЛИ, ход которого соединен с вторым вхо- выход которого соединен с первым входом третьего триггера, первый вход дом пятого триггера, второй вход кокоторого соединен с выходом второго торого соединен с выходом четвертого элемента НЕ, а выход третьего триг- элемента ИЛИ и с первым входом шесгера соединен с вторыми входами чет того триггера, а прямой выход пятовертого, пятого и шестого элементов го триггера - с вторым входом вось- И, первые входы которых соединены с мого элемента. И, первый вход кото- входом устройства, третьи входы - с рого соединен с инверсным выходом выходом второго триггера, а четвер- шестого триггера, а выход - с вторым тые - с инверсными выходами четвер входом четвертого элемента ИЛИ, вытого, пятого и шестого триггеров со- ход которого соединен с вторым вхоответственно, а пятые входы четверто- дом пятого триггера, причем второй го и пятого элементов И - с прямыми вход шестого триггера соединен с вывыхоДами пятого и шестого триггеров, ходом третьего элемента И , трепричем второй вход четвертого триг тий вход которого соединен с гера соединен с выходом третьего прямым выходом шестого трнгге - элемента ИЛИ и первым входом пятого ра.Составитель Г, БрынскийРедактор А, Петров Техред Л.Сердокова Корректор Н, КорольЗаказ 7823/58Тираж 922 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная,
