Номер патента: 1288901
Автор: Бархударян
Текст

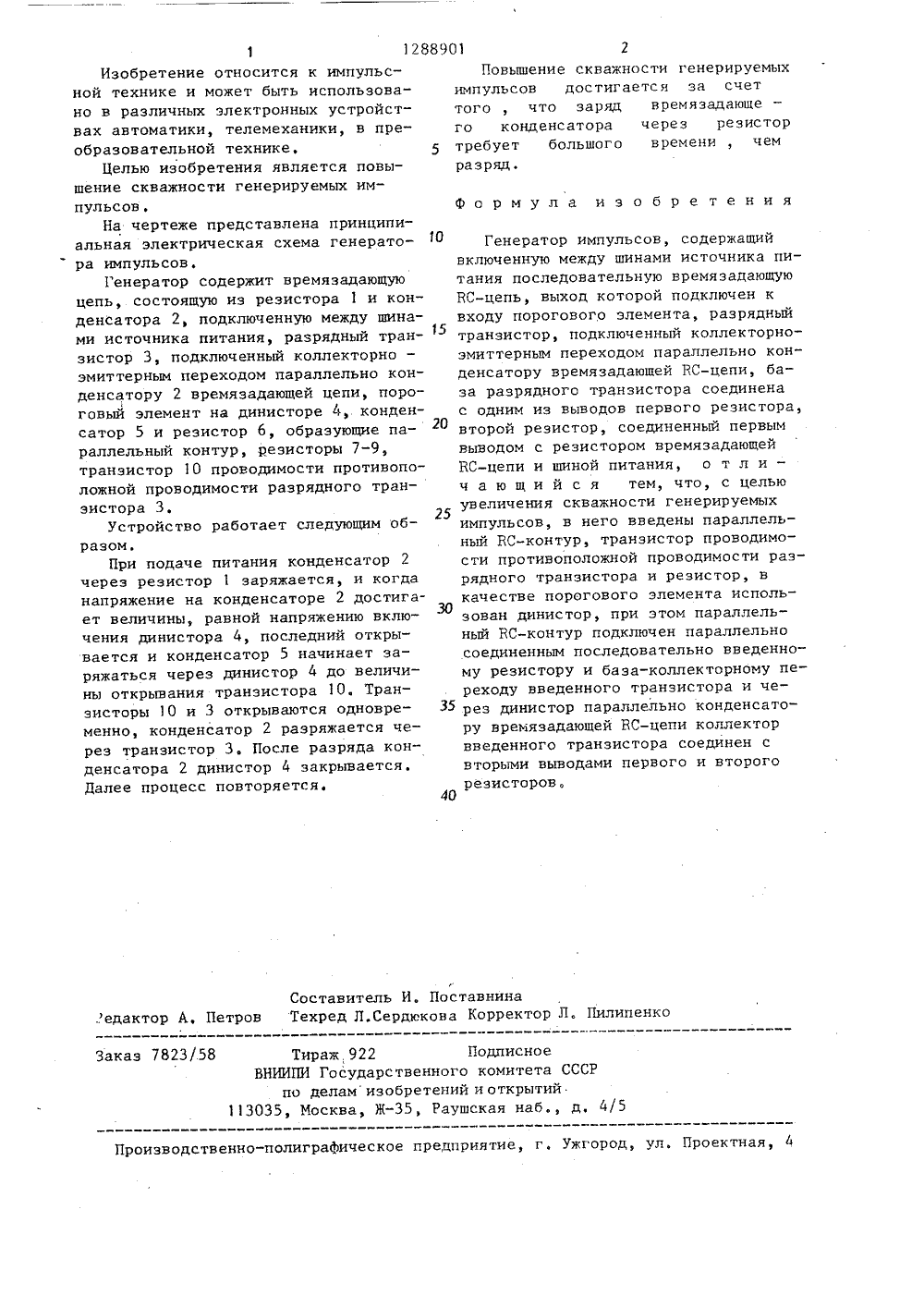

(50 ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ 1:; е ф .1 Я я ОПИСАНИЕ ИЗОБРЕТЕНИЯ ВТОРСКОМУ СВИДЕТЕЛЬСТВУ ян8)етельство СССРК 3/335, 0801,79ельство СССРК 3/335, 12,12,7(57) Изобретение относится кной технике и может быть испоно в электронных устройствахтики, телемеханики и преобразной техники. Цель изобретения пуль ьзов втом атель - повы.374.5(088орское свидкл. Н 03ское свидеткл. Н 03 шение скважности генерируемых импульсов . - достигается за счет введения вгенератор параллельного резонансногоконтура на конденсаторе 5 и резисторе 6, транзистора 10 с проводимостью,противоположной проводимости разрядного транзистора 3, и одного резистора. На чертеже также показаны времязадающая цепь, состоящая из резистора 1 и конденсатора 2, разрядныйтранзистор 3, динистор 4, резисторы7, 8.и 9, Повышение скважности генерируемых импульсов обеспечиваетсятем, что заряд времязадающего конденсатора через резистор требует большего времени, чем разряд. 1 ил.1288901 Повышение скважности генерируемыхимпульсов достигается за счеттого , что заряд времязадающего конденсатора через резистортребует большого времени , чемразряд,Формула изобретения Составитель И. Поставнинаедактор А. Петров Техред Л.Сердюкова Корректор Л. Пилипенко Заказ 7823/58 Тираж 922 Подписное ВНИИПИ Государственного комитета СССР по деламизобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое прецприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к импульсной технике и может быть использовано в различных электронных устройствах автоматики, телемеханики, в преобразовательной технике.Целью изобретения является повышение скважности генерируемых импульсов.На чертеже представлена принципиальная электрическая схема генератора импульсов.Генератор содержит времязадающуюцепь, состоящую иэ резистора 1 и конденсатора 2, подключенную между шинами источника питания, разрядный транзистор 3, подключенный коллекторно -эмиттерным переходом параллельно конденсатору 2 времязадающей цеи, пороговый элемент на динисторе 4, конденсатор 5 и резистор 6, образующие параллельный контур, резисторы 7-9,транзистор 10 проводимости противоположной проводимости разрядного транзистора 3,Устройство работает следующим образом.При подаче питания конденсатор 2через резистор 1 заряжается, и когданапряжение на конденсаторе 2 достигает величины, равной напряжению включения динистора 4, последний открывается и конденсатор 5 начинает заряжаться через динистор 4 до величины открывания транзистора 10. Транзисторы 1 О и 3 открываются одновременно, конденсатор 2 разряжается через транзистор 3. После разряда конденсатора 2 динистор 4 закрывается.Далее процесс повторяется,Генератор импульсов, содержащийвключенную между шинами источника питания последовательную времязадающуюВС-цепь, выход которой подключен квходу порогового элемента, разрядный1 гтранзистор, подключенный коллекторноэмиттерным переходом параллельно конденсатору времязадаюшей ВС-цепи, база разрядного транзистора соединенас одним из выводов первого резистора,второй резистор, соединенный первымвыводом с резистором времязадающейВС-цепи и шиной питания, о т л и -ч а ю щ и й с я тем, что, с целью25увеличения скважности генерируемыхимпульсов, в него введены параллельный ВС-контур, транзистор проводимости противоположной проводимости разрядного транзистора и резистор, вкачестве порогового элемента исполь 30зован динистор, при этом параллельный ВС-контур подключен параллельносоединенным последовательно введенному резистору и база-коллекторному переходу введенного транзистора и че 35 рез динистор параллельно конденсатору времязадающей ВС-цепи коллекторвведенного транзистора соединен свторыми выводами первого и второгорезисторов,40
СмотретьЗаявка
3844461, 11.01.1985
ПРЕДПРИЯТИЕ ПЯ В-2369
БАРХУДАРЯН СЕРОБ БАРСЕГОВИЧ
МПК / Метки
МПК: H03K 3/335
Опубликовано: 07.02.1987
Код ссылки
<a href="https://patents.su/2-1288901-generator-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Генератор импульсов</a>
Мультивибратор на двух транзисторах разного типа проводимости
Номер патента: 653735
Опубликовано: 25.03.1979
Автор: Спиричев
МПК: H03K 3/28
Метки: двух, мультивибратор, проводимости, разного, типа, транзисторах
...разного типа провэдимости по авт. св; М 400006, о т л и ч а ю щ и й с я тем, что, с целью повышения скважности и периода формируемых импульсов, в него введены транзистор, конденсатор, резистор и диод, причем коллектор транзистора, включенного по схеме с общей базой, соединен с источником тока через базо-эмиттерный переход дополнительного транзистора, коллектор которого через дополнительные резистор и диод соединен с базой транзистора, включенного по схеме с общим эмиттером и через дополнительный конденсатор со своим эмиттером и с кэнденсатором время- задающей цепи. 07/42 Тираж 1059 Подпис ЦНИИПИ За лиал П 1 П фПатент г, Ужгород, ул, Проектная, 4 На чертеже приведена принципиальная схема мультивибратора,Мультивибратор содержит...
