Генератор последовательностей импульсов

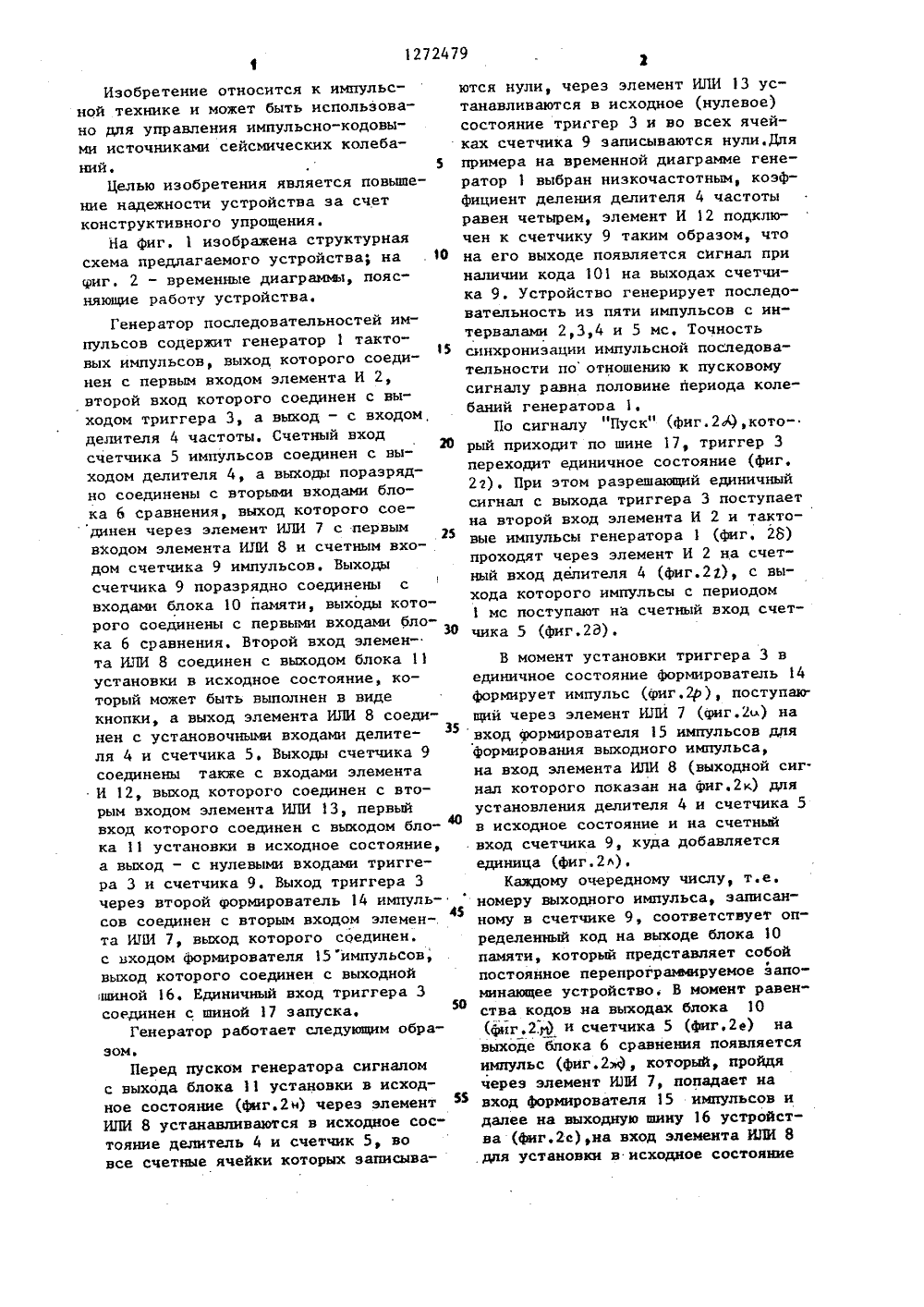

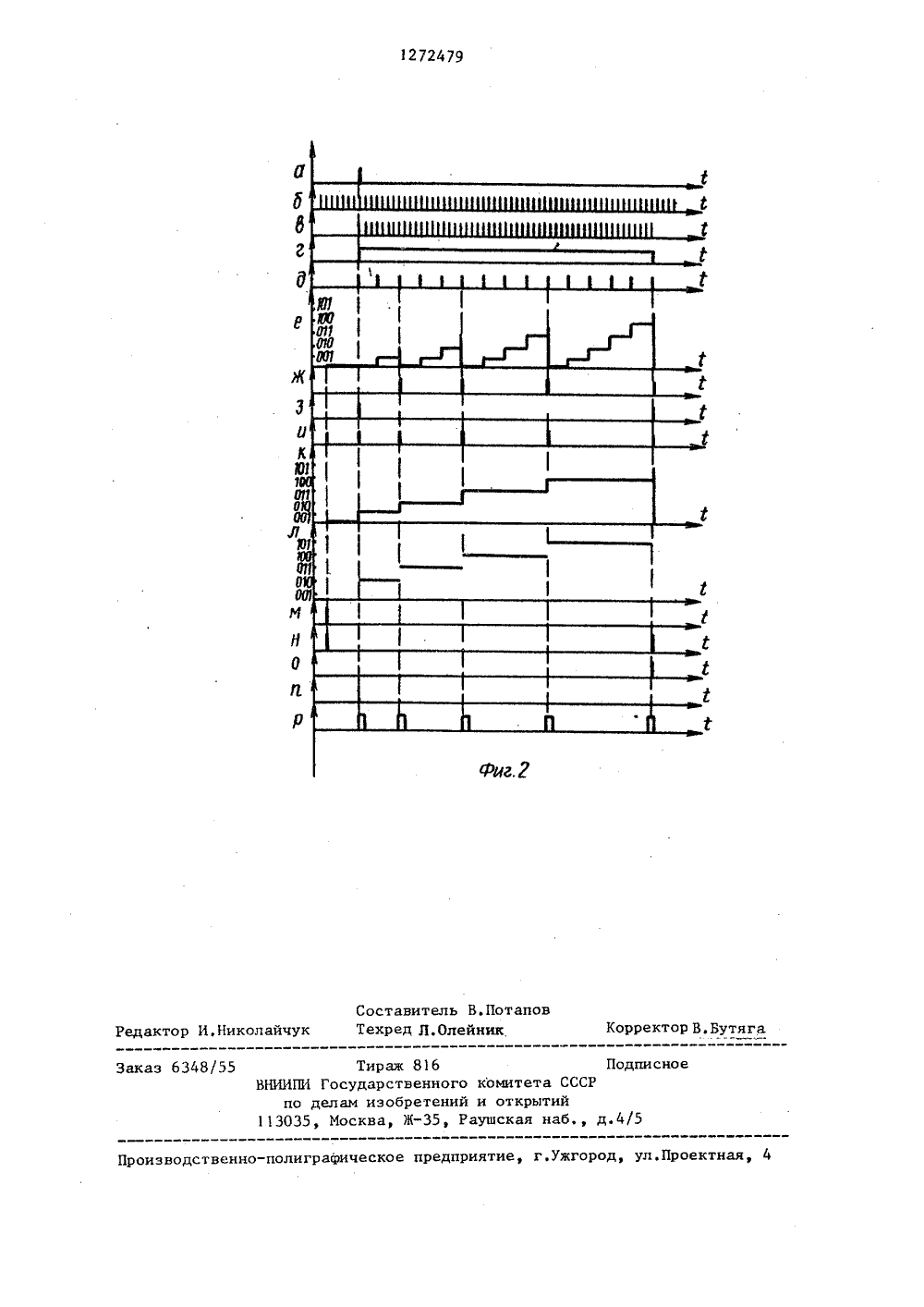

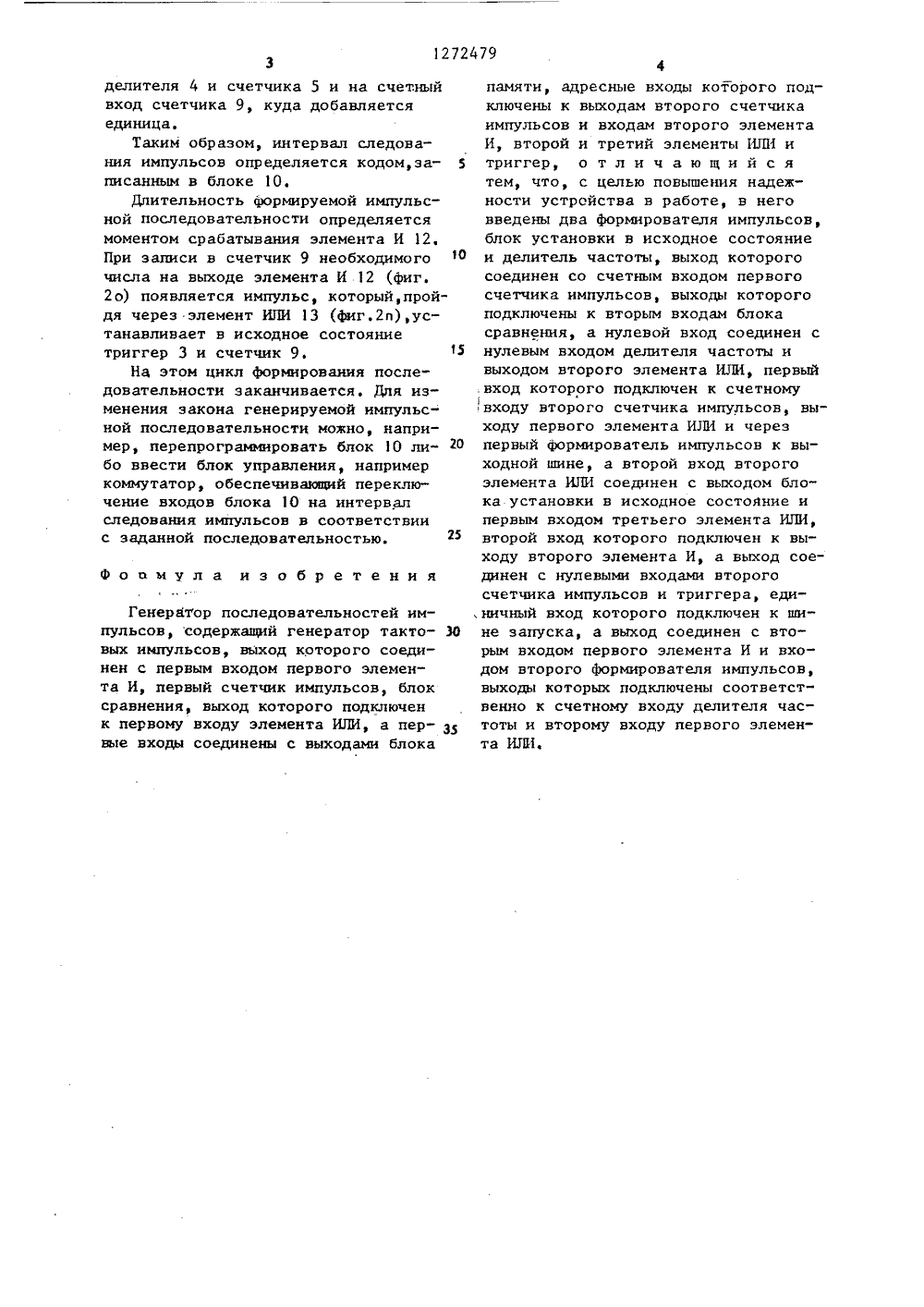

(191 (1) 47 3 К 3/64 ОПИСАНИЕ ИЗОБРЕТЕН А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ 24-21 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(7 1) Специальное проектно-конструкторское и технологическое бюро по погружному электрооборудованию для бурения скважин и добычи нефти Всесоюзного научно-производственного объединения "Потенциал"(56) Авторское свидетельство СССР У 949579, кл. С 01 Ч 1/04, 1980,Авторское свидетельство СССР В 959269, кл. Н 03 К 3/64, 1980. (54) ГЕНЕРАТОР ПОСЛЕДОВАТЕЛЬНОСТЕЙ ИМПУЛЬСОВ(57) Изобретение может быть использовано дпя управления импульсно-кодовыми источниками (ИКИ) сейсмических колебаний. Цепью изобретения является повышение надежности, ДЛя достижения цели в генератор последовательностей импульсов введены формирователи 14, 15 импульсов, блок 11 уста-новки в исходное состояние и делитель 4 частоты. Генератор также содержит генератор 1 тактовых импульсов, элементы И 2, 2, триггер 3, счетчики 5, 9 импульсов, блок 6 сравнения, элементы ИЛИ 7, 8, 13 и блок 10 памяти. Данный генератор позволяет генерировать импульсные последовательности с различными некоррелируеиими законами изменения управляющих сигналов, повысить отношение сигнал/Ю шум при приеме слабых импульсно-кодовых сигналов, в геофизических работах позволяет работать с несколькими 1 К 1, 2 ил.ФИзобретение относится к импульсной технике и может быть использовано для управления импульсно-кодовыми источниками сейсмических колебаний. 5Целью изобретения является повышение надежности устройства за счет конструктивного упрощения.На риг. 1 изображена структурная схема предлагаемого устройства; на 1 О риг, 2 - временные диаграмы, поясняющие работу устройства.Генератор последовательностей импульсов содержит генератор 1 такто 5 вых импульсов, выход которого соединен с первым входом элемента И 2, второй вход которого соединен с выходом триггера 3, а выход - с входом, делителя 4 частоты. Счетный вход счетчика 5 импульсов соединен с выходом делителя 4, а выходы поразрядно соединены с вторыми входами блока 6 сравнения, выход которого соединен через элемент ИЛИ 7 с первым входом элемента ИЛИ 8 и счетным входом счетчика 9 импульсов. Выходы счетчика 9 поразрядно соединены с входами блока 10 памяти, выходы кото" рого соединены с первыми входами блока 6 сравнения. Второй вход элемента ИЛИ 8 соединен с выходом блока 11 установки в исходное состояние, который может быть выполнен в виде кнопки, а выход элемента ИЛИ 8 соединен с установочныпщ входами делителя 4 и счетчика 5. Выходы счетчика 9соединены также с входами элементаИ 12, выход которого соединен с вторым входом элемента ИЛИ 13, первыйвход которого соединен с выходом блока 11 установки в исходное состояние,а выход - с нулевыми входами триггера 3 и счетчика 9. Выход триггера 3через второй рормирователь 14 импульсов соединен с вторым входом элемен",та КИ 7, выход которого соединен,с входом формирователя 15"импульсов,выход которого соединен с выходной шиной 16. Единичный вход триггера 3соединен с шиной 17 запуска.Генератор работает следующим образом.Перед пуском генератора сигналомс выхода блока 11 установки в исходное состояние (фиг.2 н) через элемент ИЛИ 8 устанавливаются в исходное состояние делитель 4 и счетчик 5, во все счетные ячейки которых записываются нули, через элемент ИЛИ 13 устанавливаются в исходное (нулевое) состояние триггер 3 и во всех ячейках счетчика 9 записываются нули,Дпя примера на временной диаграмме генератор 1 выбран низкочастотным, коэффициент деления делителя 4 частоты равен четырем, элемент И 12 подключен к счетчику 9 таким образом, что на его выходе появляется сигнал при наличии кода 101 на выходах счетчика 9. Устройство генерирует последовательность из пяти импульсов с интервалами 2,3,4 и 5 мс. Точность синхронизации импульсной поыедовательности поотношению к пусковому сигналу равна половине ериода колебаний генератора 1,По сигналу "Пуск" (Фиг.2 о 9,который приходит по шине 17 триггер 3 переходит единичное состояние (фиг.2 з). При этом разрешающий единичный сигнал с выхода триггера 3 поступает на второй вход элемента И 2 и тактовые импульсы генератора 1 (фиг. 2 о) проходят через элемент И 2 на счет" ный вход делителя 4 (фиг,2 х), с выхода которого импульсы с периодом 1 мс поступают на счетный вход счетчика 5 (фиг,2 Э).В момент установки триггера 3 в единичное состояние формирователь 4 формирует импульс (риг.2 р), поступаю. щий через элемент ИЛИ 7 (риг,2 и) на вход рормирователя 15 импульсов для формирования выходного импульса, на вход элемента ИЛИ 8 (выходной сиг. нал которого показан на фиг.2 к) для установления делителя 4 и счетчика 5 в исходное состояние и на счетный вход счетчика 9, куда добавляется единица (фиг.2 л).Каждому очередному числу, т.е. номеру выходного импульса, записан" ному в счетчике 9, соответствует определенный код на выходе блока 10 памяти, который представляет собой постоянное перепрограммируемое запоминающее устройство В момент равенства кодов на выходах блока 10 (фиг.2,) н счетчика 5 (фиг,2 е) на выходе блока б сравнения появляется импульс (фиг,2 т 4, который, пройдя через элемент ИЛИ 7, попадает на вход формирователя 15 импульсов и дапее на выходную шину 16 устройства (фиг.2 с)на вход элемента ИЛИ 8 дпя установки в исходное состояниеделителя 4 и счетчика 5 и на счетный вход счетчика 9, куда добавляется единица.Таким образом, интервал следования импульсов определяется кодом,за писанным в блоке 10.Длительность формируемой импульсной последовательности определяется моментом срабатывания элемента И 12. При записи в счетчик 9 необходимого числа на выходе элемента И 12 (фиг.2 о) появляется импульс, который,пройдя через элемент ИЛИ 13 (фиг.2 л),устанавливает в исходное состояние триггер 3 и счетчик 9. 15На этом цикл формирования последовательности заканчивается. Для изменения закона генерируемой импульсной последовательности можно, например, перепрограммировать блок 10 ли О бо ввести блок управления, например коммутатор, обеспечивающий переключение входов блока 10 на интервал следования импульсов в соответствии с заданной последовательностью.25Формула изобретенияГенератор последовательностей импульсов, содержащий генератор такто вых импульсов, выход которого соединен с первым входом первого элемента И, первый счетчик импульсов, блок сравнения, выход которого подключен к первому входу элемента ИЛИ, а пер- З 5 вые входы соединены с выходами блока памяти, адресные входы которого подключены к выходам второго счетчика импульсов и входам второго элемента И, второй и третий элементы ИЛИ и триггер, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности устройства в работе, в него введены два формирователя импульсов, блок установки в исходное состояние и делитель частоты, выход которого соединен со счетным входом первого счетчика импульсов, выходы которого подключены к вторым входам блока сравнения, а нулевой вход соединен с нулевым входом делителя частоты и выходом второго элемента ИЛИ, первый вход которого подключен к счетному 1 входу второго счетчика импульсов, выходу первого элемента ИЛИ и через первый формирователь импульсов к выходной шине, а второй вход второго элемента ИЛИ соединен с выходом блока установки в исходное состояние и первым входом третьего элемента ИЛИ, второй вход которого подключен к выходу второго элемента И, а выход соединен с нулевыми входами второго счетчика импульсов и триггера, еди,ничный вход которого подключен к шине запуска, а выход соединен с вторым входом первого элемента И и входом второго формирователя импульсов, выходы которых подключены соответственно к счетному входу делителя частоты и второму входу первого элемента ИЛИ.1272479 Составитель В.ПотаТехред Л.Олейник ректор В.Бутяга писн аказ 6348/55 1303 ул.Проектная, 4 одственно-полиграфическое предприяти жго Редактор И,Николай Тираж 816Государственного комитета ССслам изобретений и открытийМосква, Ж, Раушская наб.
