Формирователь последовательности импульсов

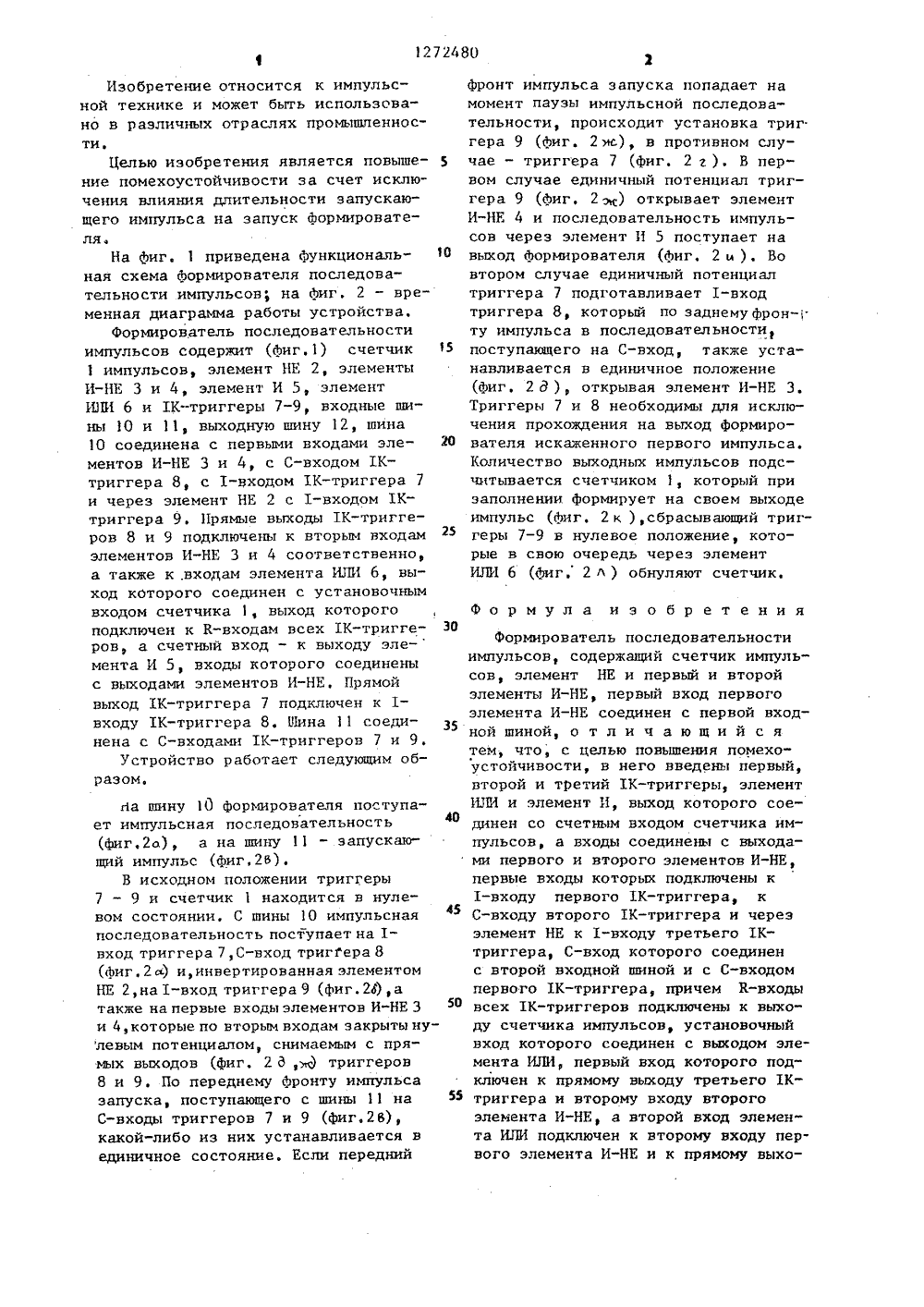

(Я) 4 11 03 К 3/64 ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ельство СССР 3/64, 1978.ьство СССР5/01, 1977.СЛЕДОВАТЕЛЬНО ФОР МИР 1 УЛЬСО(57)нойв ра ТЕЛЬ ение относится к импульси может использоватьсяэлектронных устройствах. Изобре ехнике личных аУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(56) Авторское свидетВ 762142, кл. Н 03 КАвторское свидетелУ 661745, кл, Н 03 К Цель изобретения - повышение помехоустойчивости достигается путем исключения влияния длительности запускающего импульса на запуск формирователя. Для этого в Формирователь введены второй и третий 1 К-триггеры.8 и 9,элемент ИЛИ 6 и элемент И 5. Крометого, Формирователь содержит счетчик 1 импульсов, элемент НЕ 2, элементы И-НЕ 3 и 4, 1 К-триггер 7. Количество входных импульсов подсчитывается счетчиком 1, который при заполнении Формирует на выходе импульс,сбрасывающнй триггеры в нулевое состояние, которые через элемент ИЛИ 6переключают счетчик в нулевое состоя.ние. 2 ил, 1272480Изобретение относится к импульсной технике и может быть использовано в различных отраслях промышпенности.Целью изобретения является повыше ние помехоустойчивости за счет исключения влияния длительности запускающего импульса на запуск формирователя.На фиг. 1 приведена функциональ О ная схема формирователя последовательности импульсов; на фиг. 2 - временная диаграмма работы устройства,Формирователь последовательности импульсов содержит (фиг.1) счетчик 15импульсов, элемент НЕ 2, элементы И-НЕ 3 и 4, элемент И 5, элемент ИЛИ 6 и 1 К-триггеры 7-9, входные шины 10 и 11, выходную шину 12, шина 10 соединена с первыми входами эле ментов И-НЕ 3 и 4, с С-входом 1 К- триггера 8, с 1-входом 1 К-триггера 7 и через элемент НЕ 2 с 1-входом 1 К- триггера 9. Прямые выходы 1 К-триггеров 8 и 9 подключены к вторым входам элементов И-НЕ 3 и 4 соответственно, а также к .входам элемента ИЛИ 6, выход которого соединен с установочным входом счетчика 1, выход которого подключен к К-входам всех 1 К-тригге- ЭО ров, а счетный вход - к выходу эле-мента И 5, входы которого соединены с выходами элементов И-НЕ. Прямой выход 1 К-триггера 7 подключен к 1- входу 1 К-триггера 8. Шина 11 соединена с С-входами 1 К-триггеров 7 и 9,Устройство работает следующим образом.йа шину 10 формирователя поступает импульсная последовательность(фиг. 2 о) и, инвертированная элементомНЕ 2,на 1-вход триггера 9 (фиг.28),атакже на первые входы элементов И-НЕ 3и 4,которые по вторым входам закрыты нулевым потенциалом, снимаемым с прямых выходов (фиг, 2 д,3 триггеров8 и 9. По переднему фронту импульсазапуска, поступающего с шины 11 на ИС-входы триггеров 7 и 9 (фиг.2 Ь),какой-либо из них устанавливается вединичное состояние. Если передний фронт импульса запуска попадает намомент паузы импульсной последовательности, происходит установка триггера 9 (фиг. 2 ж.), в противном случае - триггера 7 (фиг, 2 г ). В первом случае единичный потенциап триггера 9 (фиг. 2 ъ) открывает элементИ-НЕ 4 и последовательность импульсов через элемент И 5 поступает навыход формирователя (фиг, 2 и ), Вовтором случае единичный потенциалтриггераподготавливает 1-входтриггера 8, который по заднему фрон-.ту импульса в последоватепьностипоступающего на С-вход, также устанавливается в единичное положение(фиг2 д ), открывая элемент И-НЕ 3.Триггеры 7 и 8 необходимы для исключения прохождения на выход формирователя искаженного первого импульса.Количество выходных импульсов подсчитывается счетчиком 1, который призаполнении формирует на своем выходеимпульс (фиг. 2 к ),сбрасывающий триггеры 7-9 в нулевое положение, которые в свою очередь через элементИЛИ 6 (фиг, 2 л ) обнуляют счетчик. Формула изобретенияФормирователь последовательности импульсов, содержащий счетчик импульсов, элемент НЕ и первый и второй элементы И-НЕ, первый вход первого элемента И-НЕ соединен с первой входной шиной, о т л и ч а ю щ и й с я тем, что, с целью повышения помехо" устойчивости, в него введены первый, второй и третий 1 К-триггеры, элемент ИЛИ и элемент И, выход которого соединен со счетным входом счетчика импульсов, а входы соединены с выходами первого и второго элементов И-НЕ, первые входы которых подключены к 1-входу первого 1 К-триггера, к С-входу второго 1 К-триггера и через элемент НЕ к 1-входу третьего 1 К- триггера, С-вход которого соединен с второй входной шиной и с С-входом первого 1 К-триггера, причем К-входы всех 1 К-триггеров подключены к выходу счетчика импульсов, установочный вход которого соединен с выходом элемента ИЛИ, первый вход которого подключен к прямому выходу третьего 1 К- триггера и второму входу второго элемента И-НЕ, а второй вход элемента ИЛИ подключен к второму входу первого элемента И-НЕ и к прямому выхо1272480 4вого триггера, а К-вход соединен сшиной нулевого потенциала. ду второго ТК-триггера, 1-вход которого соединен с прямым выходом перСоставитель Р,Матвеева Техред Л.Олейник Редактор И,Николайчук Корректор В.Ъутяга Заказ 6348/55 Подписное Производственно-полиграФическое предприятие, г.ужгород, ул.Проектная, 4 д г 0 Ж 3 и Тираж 816ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д,4/5
