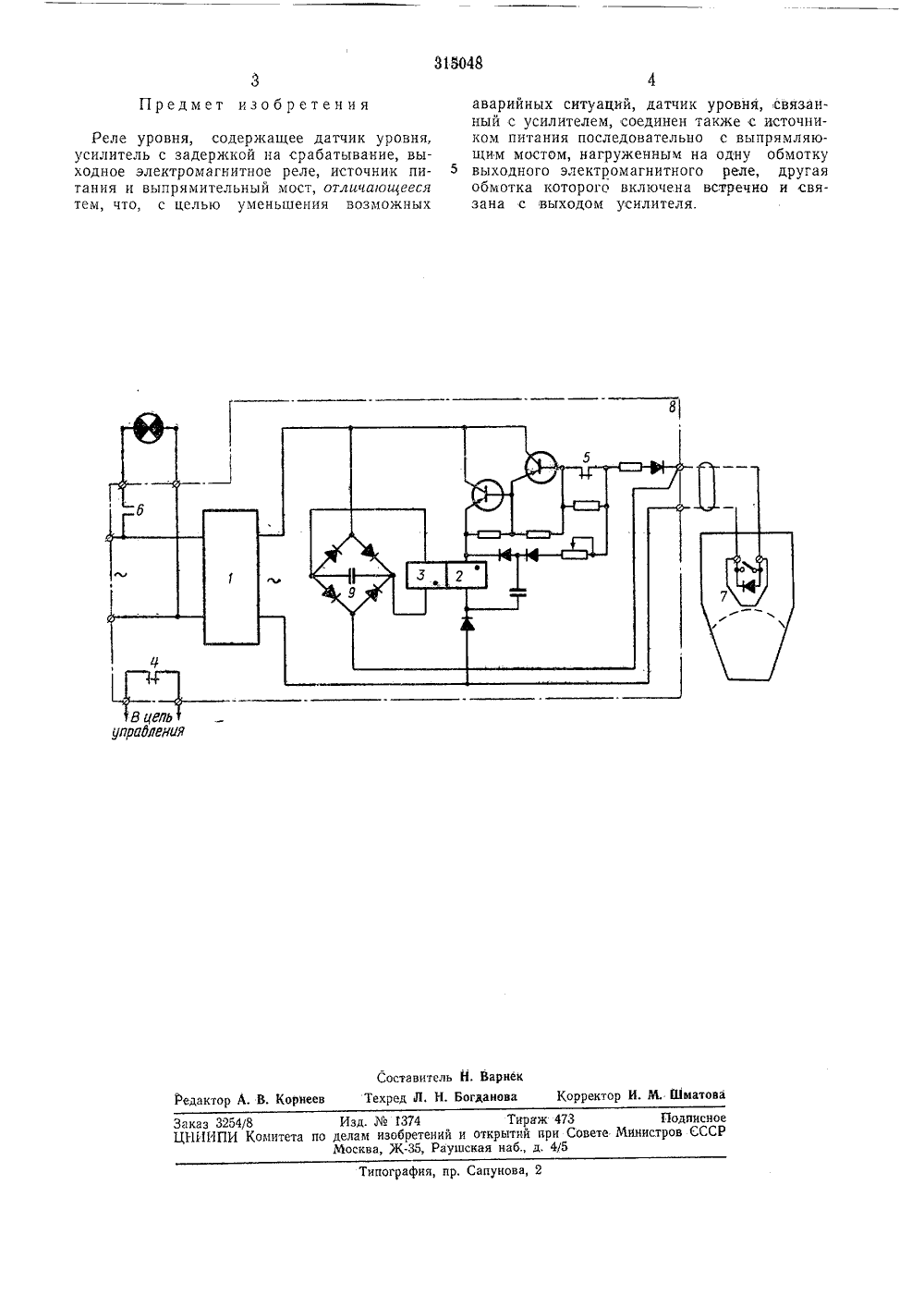

Реле уровня

Номер патента: 739443

Опубликовано: 05.06.1980

Авторы: Паншин, Сижук

МПК: G01R 33/00

Метки: датчик, электромагнитный

...на немагнитном роторе 8,10 20 25 Работает датчик следующим образом, При вращении немагнитного ротора 8 в направлении, указанном на фиг, 1 стрелкой, в момент нахождения якоря 7 под 30 оравой немагнитной прокладкой 5 увеличится проводимость магнитной пепи между средним и правым (южным) полюсными щаконечниками магнита, а следовательно, увеличится магнитный поток в этой цепи; З 5 ь момент нахождения якоря под левой не- магнитной прокладкой 6 увеличится проводимость магнитной цепи между средним и левым (северным) полюсными наконечниками магнита, а следовательно, уве личится магнитный поток в этой цепи, но это. увеличение магнитного потока в среднем полюсном наконечнике будет противоположным предыдущему, Изменение магнитного потока...

Номер патента: 1415373

Опубликовано: 07.08.1988

Авторы: Белозеров, Гассеев, Кесисоглу, Орлов, Поповский, Соколов

МПК: H02M 7/12

Метки: вибромашин, питания, тиристорный, электромагнитных

...импульс 17 блока 12 задержки, выходной сигнал 18(сигнал Р) логического узла 11, график изменения напряжения 20 конденсатора 5, напряжения 21 конденсатора 6,тока 22 конденсатора 5, тока 23 конденсатора 6, напряжения 24 и тока 25выходных выводов преобразователя, подключаемых к электромагниту вибромав первом контуре меньше, происходитФорсированный колебательный процессв первом контуре (конденсатор 6 заряжается, а конденсатор 5 разряжается)и более медленный колебательный процесс во втором контуре,В результате завершения колебательного процесса в первом контуре запирается тиристор 2. Во второмконтуре конденсатор 6 в началеперезаряжается через тиристор 3,а затем повторно перезаряжаетсячерез диод 4, возвращаясь к исходной полярности...

Номер патента: 119228

Опубликовано: 01.01.1959

Авторы: Баталов, Жадович

МПК: H02K 33/00, H03B 5/08

Метки: вибратора, питания, электромагнитного

...3 и переменного индуктивного сопротивления 4. Последнее совместно с емкостью 5 и подмагничивающейобмоткой б магнитного усилителя 2 образуют колебательный контур,Частоту собственных колебаний этого контура можно регулировать путем плавного изменения величины переменного индуктивного сопротивления 4 (подмагничивая его постоянным током) или же изменением величины емкости 5.Частота тока в цепи вибратора определяет частоту его колебаний иизменяется в соответствии с частотой собственных колебаний колебательного контура, Аплитуда колебаний зависит от напряжения, приложенного к его обмотке возбуждения 7, и регулируется изменением напряжения на выходе магнитного усилителя путем изменения величиныподмагничивающего тока в усилителе мощности 3....

Номер патента: 348948

Опубликовано: 01.01.1972

Авторы: Лио, Тумовский

МПК: G01P 5/08

Метки: датчик, жидкости, скорости, электромагнитный

...один цилиндрический жгут (фиг. 3) с хорошо обтекаемыми концами. Обмотка собирается из деталей, образующих внутренние и радиаль ные ветви, и деталей, образующих внешниеветви. Они составляют коаксиальный цилиндр тороида в виде многовитковой обмотки,Общая электроизоляция обмотки от жидко сти, электростатических экранов 5, б и увеличение общей механической прочности конструкции обеспечивается многократной пропиткой датчика эпоксидным компаундом.Электрический ток для питания обмотки 20 датчика подводится по коаксиальной линии 7. Внутри полого центрального проводника 8 этой линии размещается симметричный экранированный кабель 9, отводящий сигнал от электродов датчика.25 Электрический ток, подведенный к датчику, проходит последовательно...
