Способ определения плотности распределения вершин абразивных зерен в объеме режущего слоя абразивного инструмента и щуп профилографа для его осуществления

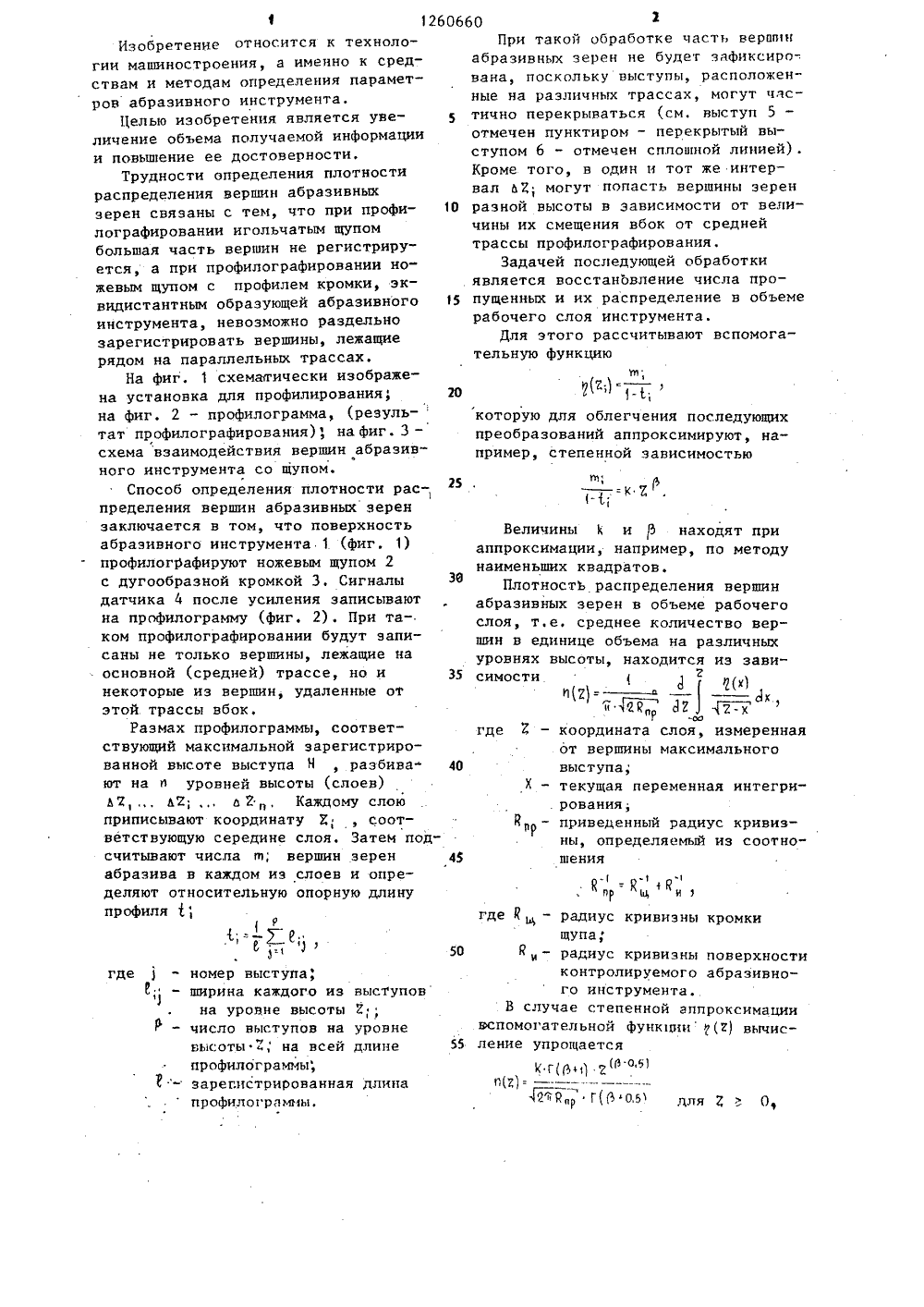

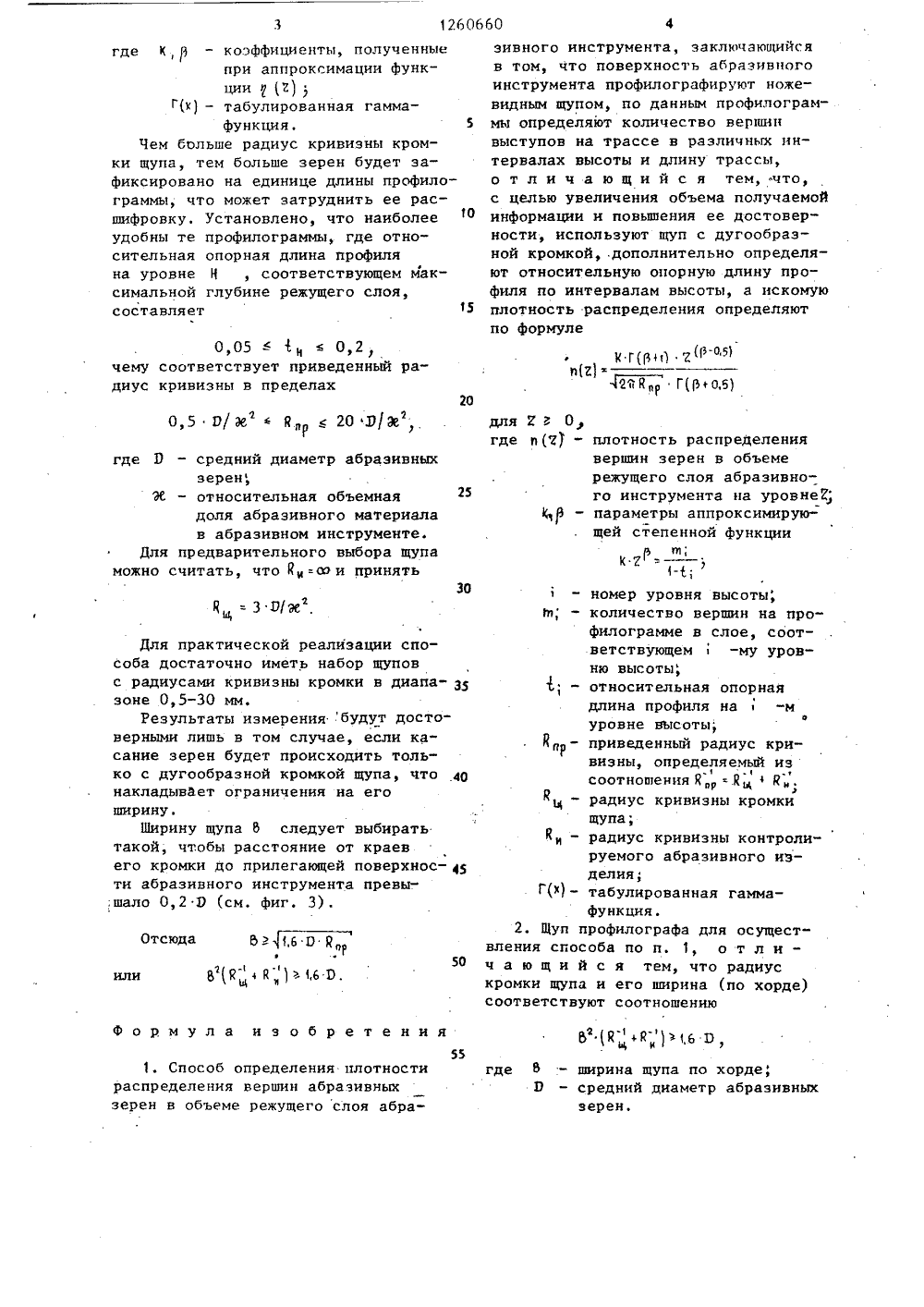

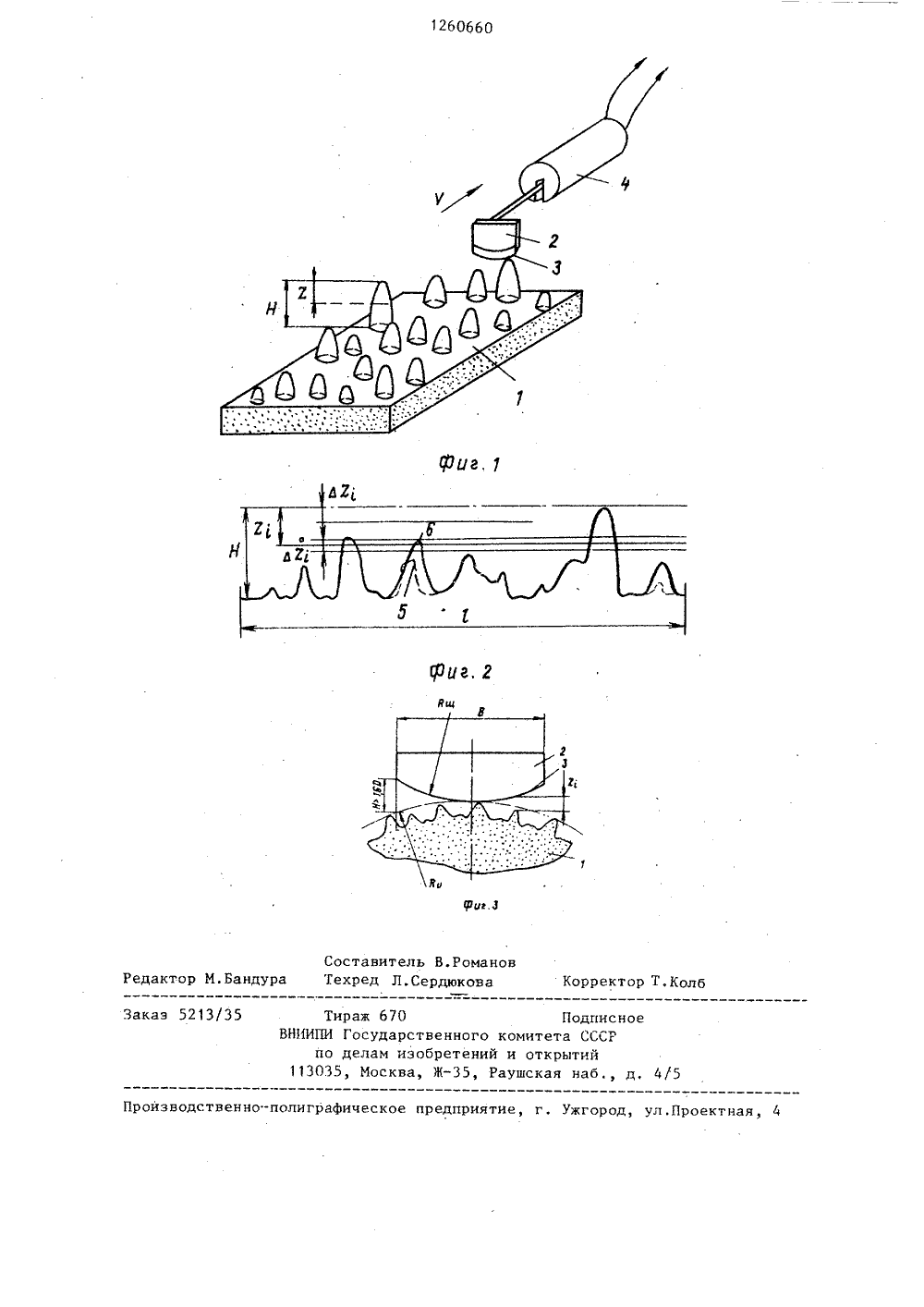

1260660 2При такой обработке часть вершинабразивных зерен не будет зафиксирована, поскольку выступы, расположенные на различных трассах, могут частично перекрываться (см. выступ 5отмечен пунктиром - перекрытый выступом 6 - отмечен сппошной линией).Кроме того, в один и тот же интервал йЕ; могут попасть вершины зеренО разной высоты в зависимости от величины их смещения вбок от среднейтрассы профилографирования.Задачей последующей обработкиявляется восстановление числа про 15 пущенных и их распределение в объемерабочего слоя инструмента.Для этого рассчитывают вспомогательную функцию Изобретение относится к технологии машиностроения, а именно к средствам и методам определения параметров абразивного инструмента,Целью изобретения является увеличение объема получаемой информациии повьшение ее достоверности.Трудности определения плотностираспределения вершин абразивныхзерен связаны с тем, что при профилографировании игольчатым щупомбольшая часть вершин не регистрируется, а при профилографировании ножевым щупом с профилем кромки, эквидистантным образующей абразивногоинструмента, невозможно раздельнозарегистрировать вершины, лежащиерядом на параллельных трассах.На фиг. 1 схематически изображена установка для профилирования, 20на фиг. 2 - профилограмма, (резуль-тат профилографирования)1 на фиг. 3 -схема взаимодействия вершин абразивного инструмента со щупом.Способ определения плотности рас-,пределения вершин абразивных зерензаключается в том, что поверхностьабразивного инструмента 1 (фиг, 1)профилографируют ножевым щупом 2с дугообразной кромкой 3, Сигналыдатчика 4 после усиления записываютна профилограмму (фиг. 2). При та-.ком профилографировании будут записаны не только вершины, лежащие наосновной (средней) трассе, но инекоторые из вершин, удаленные отэтой трассы вбок,Размах профилограммы, соответствующий максимальной зарегистрированной высоте выступа Н , разбива"ют на о уровней высоты (слоев)ь 2,д 2,а 2 и, Каждому слоюприписывают координату Е, , соответствующую середине слоя. Затем подсчитывают чиспа щ, вершин зеренабразива в каждом из слоев и определяют относительную опорную длинупрофиля 1 Величины 1 инаходят приаппроксимации, например, по методунаименьших квадратов.38ПлотностЬ распределения вершинабразивных зерен в объеме рабочегослоя, т,е, среднее количество вершин в единице объема на различныхуровнях высоты, находится из завиЗ 5 симости (4= --Ь,( Рс;=-ет, 3номер выступа,ширина каждого из выступна уровне высоты Е,;число выступов на уровневьсоты , на всей длинепрофнлограммы,зарегистрированная длинапрофилограммы. которую для облегчения последующихпреобразований аппроксимируют, например, степенной зависимостью,пр ц игде ь, - радиус кривизны кромкищупа,радиус кривизны поверхностиконтролируемого абразивного инструмента.В случае степенной аппроксимациивспомогательной функции (Е) вычис ление упрощаетсяГ(Рт,1 (Р О 1аф = ----- .БТРГ(905 для ЕО"(1 - табулированная гаммафункция. 5Чем больше радиус кривизны кромки щупа, тем больше зерен будет зафиксировано на единице длины профилограммы, что может затруднить ее расшифровку. Установлено, что наиболее удобны те профилограммы, где относительная опорная длина профиля на уровне 11 , соответствующем максимальной глубине режущего слоя, составляет 15 005 с п02 у чему соответствует приведенный радиус кривизны в пределах Оэ 5 Р/36Яр ( 20 3/ЗЕрр где Р - средний диаметр абразивныхзерен,Ж - относительная объемнаядоля абразивного материалав абразивном инструменте.Для предварительного выбора щупаможно считать, что 1=сои принять Для практической реализации способа достаточно иметь набор щупов с радиусами кривизны кромки в диапа- З 5 зоне 0,5-30 мм.Результаты измерения будут достоверными лишь в том случае, если касание зерен будет происходить только с дугообразной кромкой щупа, что 4 О накладывает ограничения на егоширину,Ширину щупа В следует выбирать такой, чтобы расстояние от краев его кромки до прилегающей поверхнос ти абразивного инструмента превы;шало 0,2 Р (см. Фиг. 3). формула изобретения 1. Способ определения плотностираспределения вершин абразивныхзерен в объеме режущего слоя абразивного инструмента, заключающийсяв том, что поверхность абразивногоинструмента профилографируют ножевидным щупом, по данным профилограммы определяют количество вершинвыступов на трассе в различных интервалах высоты и длину трассы,о т л и ч а ю щ и й с я тем, что,с целью увеличения объема получаемойинформации и повышения ее достоверности, используют щуп с дугообразной кромкой, дополнительно определяют относительную опорную длину профиля по интервалам высоты, а искомуюплотность распределения определяютпо формуле для Ггде п(7 - плотность распределениявершин зерен в объемережущего слоя абразивного инструмента на уровнеЕ- параметры аппроксимирующеи степеннои функции1( г= номер уровня высоты,В; - количество вершин на профилограмме в слое, соответствующем ( -му уровню высоты,1; - относительная опорнаядлина профиля на-муровне высоты;1 п - приведенный радиус кривизны, определяемый изсоотношения 1 р =ЯР.Э014 - радиус кривизны кромкищупа;" - радиус кривизны контролируемого абразивного изделия;Г(1( - табулированная гаммафункция.2. Щуп профилографа для осуществления способа по и. 1, о т л и - ч а ю щ и й с я тем, что радиус кромки щупа и его ширина (по хорде) соответствуют соотношению где В - ширина щупа по хорде,Р - средний диаметр абразивныхзерен.(Риа. 3 Составитель В.РомановТехред Л.Сердюкова Корректор Т.Колб Редактор М.Бандур Заказ 5213/35 0 шская наб.,Произ венно-полиг еское предприятие, г, Уж ул.Проектная,Тираж 6 ВНИИПИ Госуд по делам 113035, Мос
