Способ изготовления асбестсодержащей диафрагмы

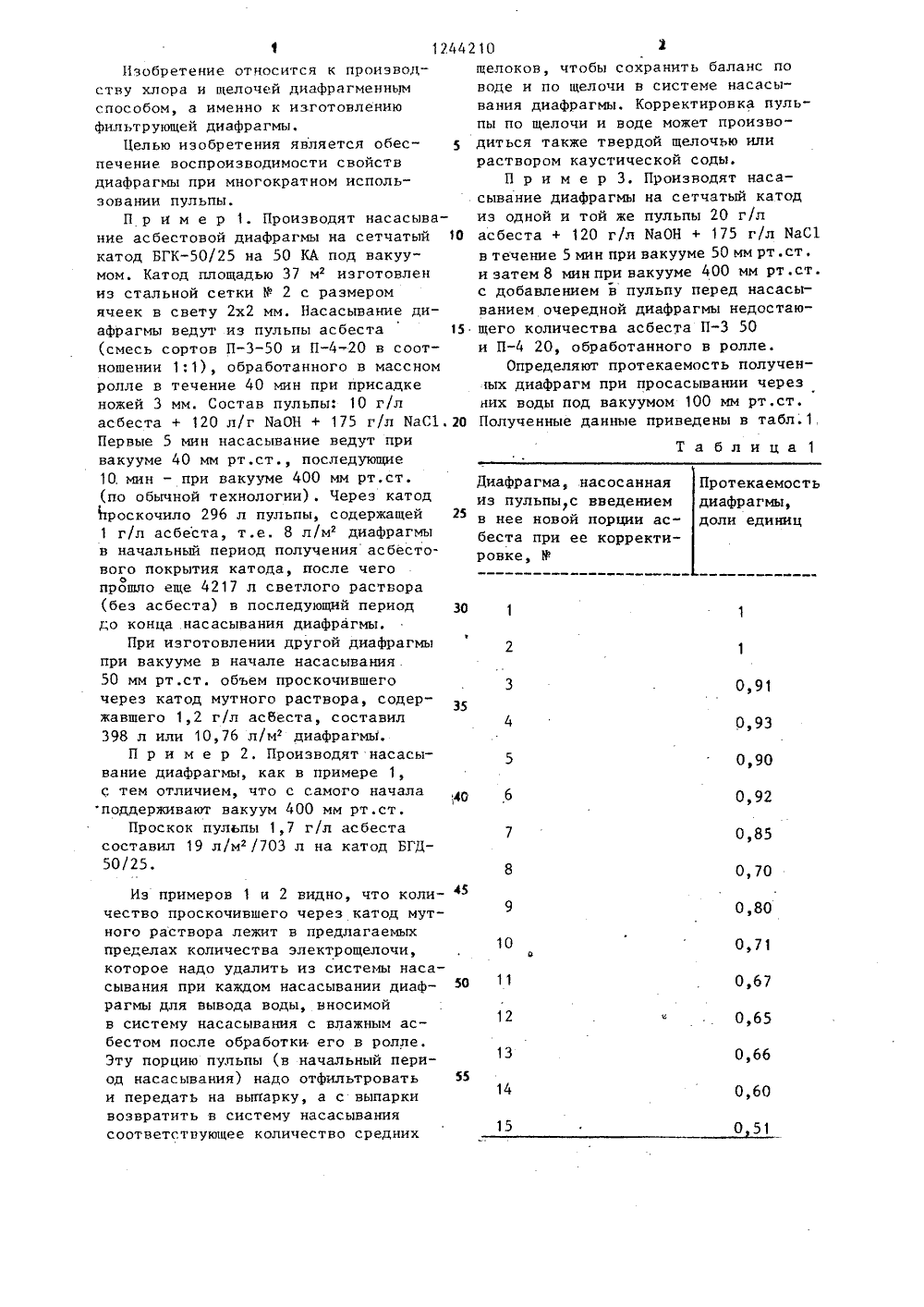

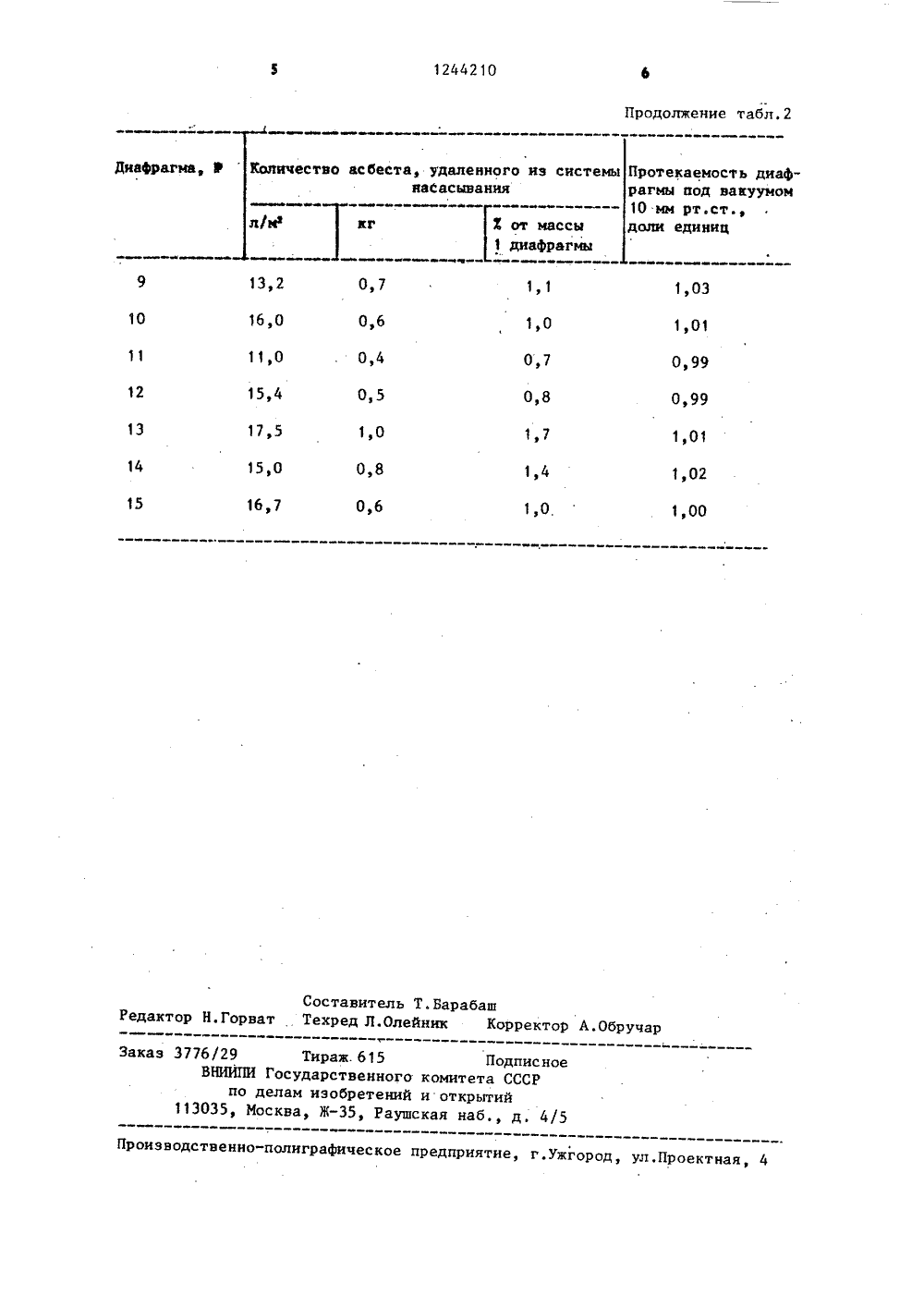

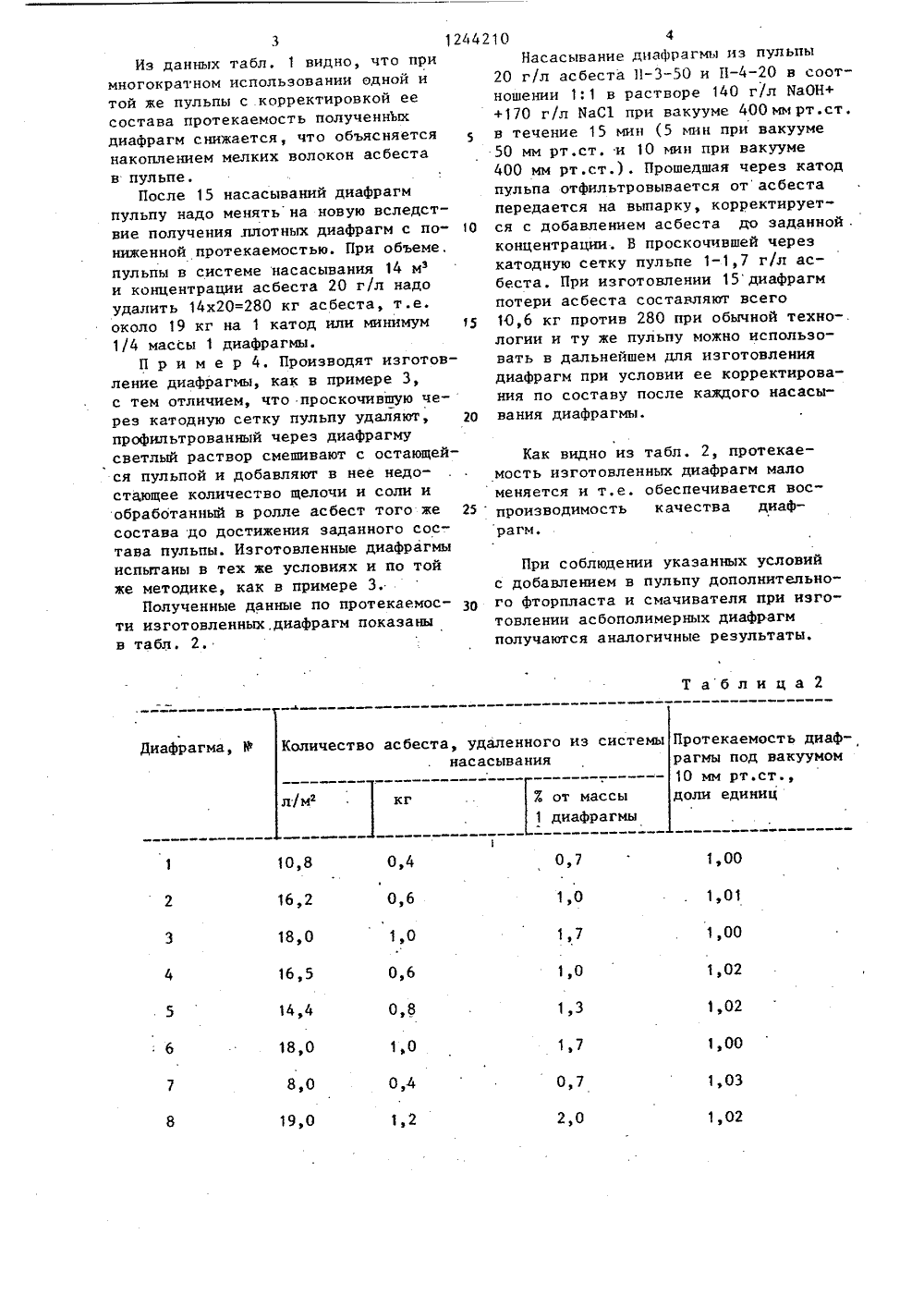

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН . 19) (11 4421 В 13/06 йСРрЦ 7 Ецр ВЛВОХВл ОПИСАНИЕ ИЗОБРЕТЕНИЯН д ВТОРСИОМУ СВИДЕТЕЛЬСТВУ 3785807/23-26; 3787121.06.8415.07.86. Бюп. В 26Е.В.Мулин, В.С.Леван(54)(57) 1 АСБЕСТСОДЕ щий обрабо в воднои с в смешанно да щелочно растворе щметалла с ф ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ СПОСОБ ИЗГОТОВЛЕНИЯ ЖАЩЕИ ДИАФРАГМЫ, включаюку асбеста в массном ролле еде, приготовление пульпы м растворе щелочи и хлорио металла или в смешанном лочи и хлорида щелочного торсодержащим полимером и смачивателем с последующим насасыванием диафрагмы с помощью вакуума на катод, о т л и ч а ю щ и й с я тем, что, с целью обеспечения воспроизводимости свойств диафрагмы при многократном использовании пульпы, в процессе насасывания отделяют первую порцию пульпы, прошедшую через катод в количестве 8-19 л/м 2 диафрагмы, фильтруют для отделения асбеста, который выводят из системы изготовления диафрагмы, и корректируют состав пульпы.2. Способ по и. 1, о т л и ч а ющ и й с я тем, что раствор после фильтрации пульпы выпаривают до со-. держания 300-360 г/л ВаОН, после чего возвращают в систему изготовления диафрагмы.,40 6 0,92 0,85 0,70 0,80 10о 0,71 0,67 12 0,65 13 0,66 14 0,60 О 51 Изобретение относится к производству хлора и щелочей диафрагменным способом, а именно к изготовлению фильтрующей диафрагмы,Целью изобретения является обеспечение воспроизводимости свойств диафрагмы при многократном использовании пульпы.П р и м е р 1. Производят насасывание асбестовой диафрагмы на сетчатый 1 О катод БГК/25 на 50 КА под вакуумом, Катод площадью 37 м изготовлен из стальной сетки Р 2 с размером ячеек в свету 2 х 2 мм. Насасывание диафрагмы ведут из пульпы асбеста 15 (смесь сортов П-50 и П-20 в соотношении 1;1), обработанного в массном ролле в течение 40 мин при присадке ножей 3 мм. Состав пульпы; 10 г/л асбеста + 120 л/г НаОН + 175 г/л МаС 1. 20 Первые 5 мин насасывание ведут при вакууме 40 мм рт.ст., последующие 10. мин - при вакууме 400 мм рт,ст. (по обычной технологии) . Через катод проскочило 296 л пульпы, содержащей 1 г/л асбеста, т.е. 8 л/м диафрагмы в начальный период получения асбестового покрытия катода, после чегоопрошло еще 4217 л светлого раствора (без асбеста) в последующий период до конца насасывания диафрагмы.При изготовлении другой диафрагмы при вакууме в начале насасывания 50 мм рт.ст. объем проскочившего через катод мутного раствора, содержавшего 1,2 г/л асбеста, составил 398 л или 10,76 л/м диафрагмь 1.П р и м е р 2. Производят насасывание диафрагмы, как в примере 1, с тем отличием, что с самого начала поддерживают вакуум 400 мм рт.ст,Проскок пульпы 1, г/л асбеста составил 19 л/м/703 л на катод БГД/25. Из примеров 1 и 2 видно, что коли-чество проскочившего через катод мутного раствора лежит в предлагаемых пределах количества электрощелочи, которое надо удалить из системы насасывания при каждом насасывании диафрагмы для вывода воды, вносимой в систему насасывания с влажным асбестом после обработки его в ролле. Эту порцию пульпы (в начальный период насасывания) надо отфильтровать 55 и передать на выпарку, а с выпарки возвратить в систему насасывания соответствующее количество средних 10 2щелоков, чтобы сохранить баланс по воде и по щелочи в системе насасывания диафрагмы. Корректировка пульпы по щелочи и воде может производиться также твердой щелочью или раствором каустической соды.П р и м е р 3. Производят насасывание диафрагмы на сетчатый катод из одной и той же пульпы 20 г/л асбеста + 120 г/л ИаОН + 175 г/л НаС 1 в течение 5 мин при вакууме 50 мм рт. ст, и затем 8 мин при вакууме 400 мм рт,ст. с добавлением в пульпу перед насасыванием очередной диафрагмы недостающего количества асбеста П50 и П20, обработанного в ролле.Определяют протекаемость полученых диафрагм при просасывании через них воды под вакуумом 100 мм рт.ст. Полученные данные приведены в табл.1 Диафрагма, насосанная из пульпы с введением в нее новой порции асбеста при ее корректировке, ВТ аб л и ц а 2 Диафрагма, В Протекаемость диафрагмы под вакуумом 10 мм рт.ст., доли единиц Количество асбеста, удаленного из системынасасывания л/м Х от массы1 диафрагмы кг 10,8 0,4 0,7 1,00 16,2 1,0 0,6 1,01 1,0 1,00 18,0 0,6 1,0 1,02 16,5 0,8 1,3 1,02 18,0 1,0 1,7 1,00 8,0 0,4 0,7 1,03 19,0 2,0 1,02 3 1244Из данных табл. 1 видно, что примногократном использовании одной итой же пульпы с корректировкой еесостава протекаемость полученнЪкдиафрагм снижается, что объясняетсянакоплением мелких волокон асбеста в пульпе,После 15 насасываний диафрагмпульпу надо менять на новую вследствие получения плотных диафрагм с пониженной протекаемостью. При объеме.пульпы в системе насасывания 14 ми концентрации асбеста 20 г/л надоудалить 14 х 20=280 кг асбеста, т.е.около 19 кг на 1 катод или минимум 11/4 массы 1 диафрагмы.П р и м е р 4. Производят изготовление диафрагмы, как в примере 3,с тем отличием, что проскочившую через катодную сетку пульпу удаляют, 20профильтрованный через диафрагмусветлый раствор смешивают с остающейся пульпой и добавляют в нее недостающее количество щелочи и соли иобработанный в ролле асбест того же 25состава до достижения заданного состава пульпы. Изготовленные диафрагмыиспытаны в тех же условиях и по тойже методике, как в примере 3.Полученные данные по протекаемости изготовленных, диафрагм показаныв табл, 2. 210 4Насасывание диафрагмы из пульпы 20 г/л асбеста 11-3-50 и П-20 в соотношении 1:1 в растворе 140 г/л ИаОН+ +170 г/л ИаС 1 при вакууме 400 мм рт.ст, в течение 15 мин (5 мин при вакууме 50 мм рт.ст. и 1 О мин при вакууме 400 мм рт.ст.) . Прошедшая через катод пульпа отфильтровывается от асбеста передается на выпарку, корректируется с добавлением асбеста до заданной . концентрации. В проскочившей через катодную сетку пульпе 1-1,7 г/л асбеста. При изготовлении 15 диафрагм потери асбеста составляют всего 10,6 кг против 280 при обычной техно-. логии и ту же пульпу можно использовать в дальнейшем для изготовления диафрагм при условии ее корректирования по составу после каждого насасывания диафрагмы. Как видно из табл. 2, протекаемость изготовленных диафрагм мало меняется и т.е. обеспечивается воспроизводимость качества диафрагм. При соблюдении указанных условий с добавлением в пульпу дополнительного фторпласта и смачивателя при изготовлении асбополимерных диафрагм получаются аналогичные результаты.,О. Составитель Т.БарабашРедактор Н.Горват Техред Л.Олейник Корректор А.Обручар Подписноа СССР ии д. 4 роизводственно-полиграфическое предприятие, г. Ужгород, ул, Проектная 4 нчество асбеста, удаленного из системынаСасывания каз 3776/29 Тираж. 615 ВНИИПИ Государственного комите по делам изобретений и откр 113035, Москва, Ж, Раушская наПротекаемость диафрагмы под вакуумом10 мм рт.ст.,доли единиц
