Устройство для построения гистограммы -интервалов электрокардиограммы

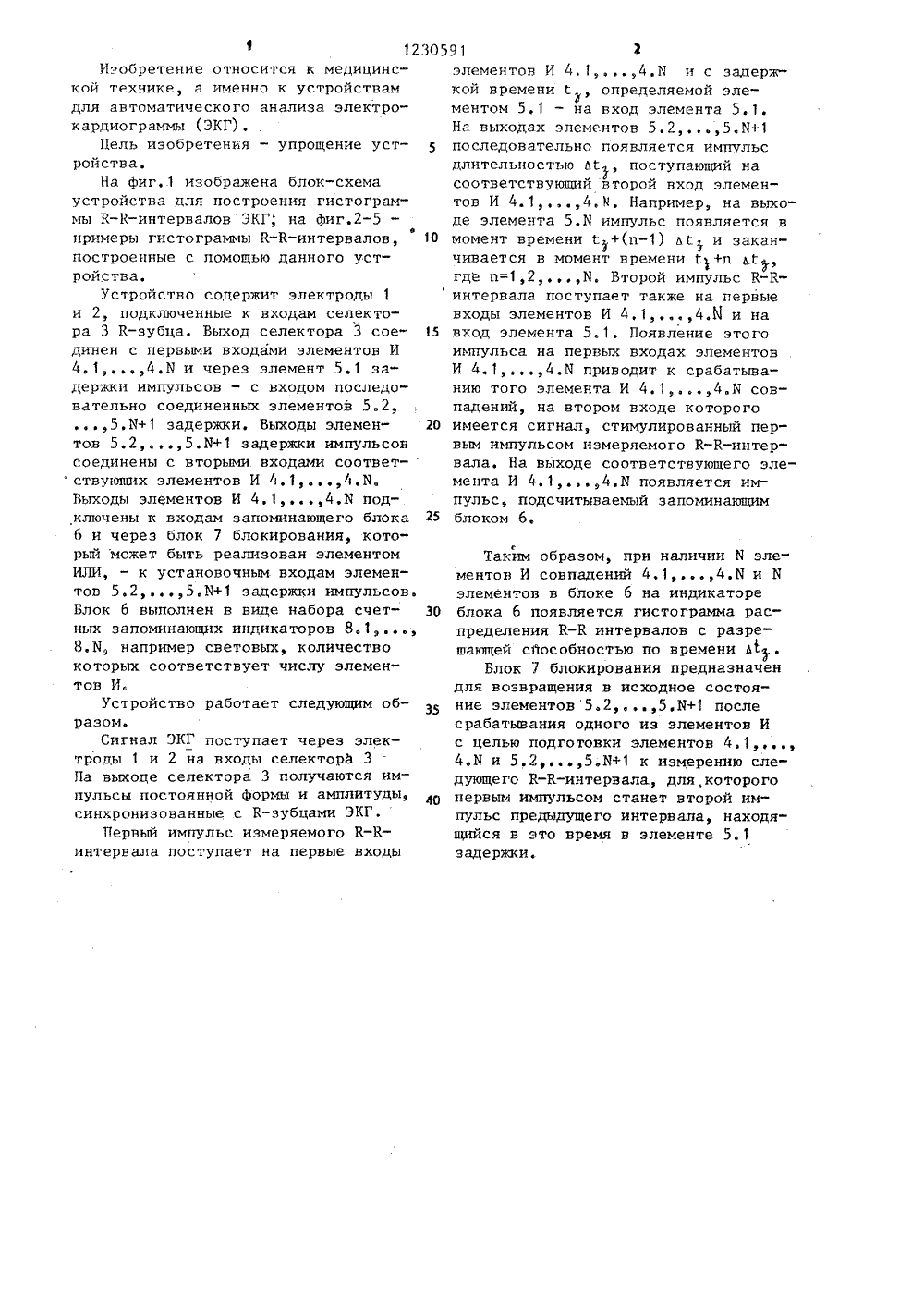

(51) АНИЕ ИЗОБРЕТЕНИЯ ЕЛЬСТ ТОРСКОМУ СВИ 1 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(21) 3510439/28-13 (22) 09. 11. 82 (46) 15.05.86. Бюл. У 18 (71) Институт прикладной физики АН СССР (72) Л.И.Герштейн, Н.А,Камайданов и А.М.Кубарев (53) 612.16(088.8) (56) Авторское свидетельство СССР В 721079, кл. А 61 В 5/02, 1980. (54)(57) УСТРОЙСТВО ДЛЯ ПОСТРОЕНИЯ ГИСТОГРАММЫ К-К-ИНТЕРВАЛОВ ЭЛЕКТРОКАРДИОГРАИМЫ, содержащее датчики- электроды, подключенные к входам селектора К-зубца, выход которого подключен к последовательно соединенным блоку измерения временных и тервалов и запоминающему блоку, о л и ч а ю щ е е с я тем, что, с целью упрощения устройства, блок измерения временных интервалов выполнен в виде последовательно соединенных элементов задержки импульсов,выходы которых, начиная с второго,соединены с первыми входами элементов И, вторые входы которых соединены с выходом селектора К-зубца электрокардиограммы, при этом выходыэлементов И соединены с входами запоминающего блока и входами блока блокирования, выход которого соединен сблокирующими входами элементов задержки, начиная с второго, а запоминающий блок выполнен в виде наборалинейных счетных запоминающихиндикаторовколичество которых соответствует числу элементов И.1 12Изобретение относится к медицинской технике, а именно к устройствамдля автоматического анализа электрокардиограммы (ЭКГ).Цель изобретенья - упрощение устройства.На фиг,1 изображена блок-схемаустройства для построения гистограммы К-К-интервалов ЭКГ; на фиг,2-5 -примеры гистограммы К-К-интервалов,построенные с помощью данного устройства,Устройство содержит электроды 1и 2, подключенные к входам селек гора 3 К-зубца. Выход селектора 3 соединен с первыми входами элементов И4. 14.И и через элемент 5.1 задержки импульсов - с входом последовательно соединенных элементов 52,,5,И+1 задержки. Выходы элементов 5.25.И+1 задержки импульсовсоединены с вторыми входами соответствующих элементов И 4,14,Я.Выходы элементов И 4.14,И подключены к входам запоминающего блока6 и через блок 7 блокирования, который может быть реализован элементомИЛИ, - к установочным входам элементов 5.25.И+1 задержки импульсов.Блок 6 выполнен в виде набора счетных запоминающих индикаторов 8.1,Я.И, например световых, количествокоторых соответствует числу элементов И.Устройство работает следующим образом.Сигнал ЭКГ поступает через электроды 1 и 2 на входы селектора 3На выходе селектора 3 получаются импульсы постоянной формы и амплитуды,синхронизованные с К-зубцами ЭКГ.Первый импульс измеряемого К-Кинтервала поступает на первые входы 30591 2элементов И 4.14.И и с задержкой времени С , определяемой элементом 5.1 - йа вход элемента 5.1.На выходах элементов 5.25.И+1 5 последовательно появляется импульсдлительностью Л 1, поступающий насоответствующий второй вход элементов И 4.14,8, Например, на выходе элемента 5,Х импульс появляется в 10 момент времени С +(и) ьС и заканчивается в момент времени 1 +и к 1,где п=1,2И. Второй импульс К-Кинтервала поступает также на первыевходы элементов И 4,14.Ы и на 15 вход элемента 5. 1. Появление этогоимпульса на первых входах элементовИ 4. 14.М приводит к срабатыванию того элемента И 4.14,И совпадений, на втором входе которого 20 имеется сигнал, стимулированный первым импульсом измеряемого К-К-интервала. На выходе соответствующего элемента И 4.14.И появляется импульс, подсчитываемый запоминающим 25 блоком б. сТаким образом, при наличии И элементов И совпадений 4,14.И и Бэлементов в блоке 6 на индикаторе30 блока 6 появляется гистограмма распределения К-К интервалов с разрешающей сйособностью по времени д .Блок 7 блокирования предназначендля возвращения в исходное состоя"ние элементов 5.25.0+1 послесрабатывания одного из элементов Ис целью подготовки элементов 4.14.Ы и 5.25.0+1 к измерению следующего К-К-интервала, для,которогощ первым импульсом станет второй импульс предыдущего интервала, находящийся в это время в элементе 5.1задержки,1230591 Ь фюпмиюФ с 3 етодово аечЬломаду ЬЬ 6 ь 74 Я 8 .Ь 7ф.1230591 3 ЮУЪцеагмиопюаэанпипиип ,АЬфйу зстаиинавщаю еФЬюаЬгу аюЬфеюврза Фиг 4 ЮУ У О ЯФййОминимум гйлиююмм ияадаао индит морд Составитель А, Селивер стоор М.Товтин Техред И,Гайдош ираж 660 5 оизводственн,.-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Р в О 74 О Ю У д Заказ 2 ч 70/б ВНИИПИ Г по де 113035, Моск
