Устройство для динамических испытаний полых цилиндрических образцов внутренним давлением

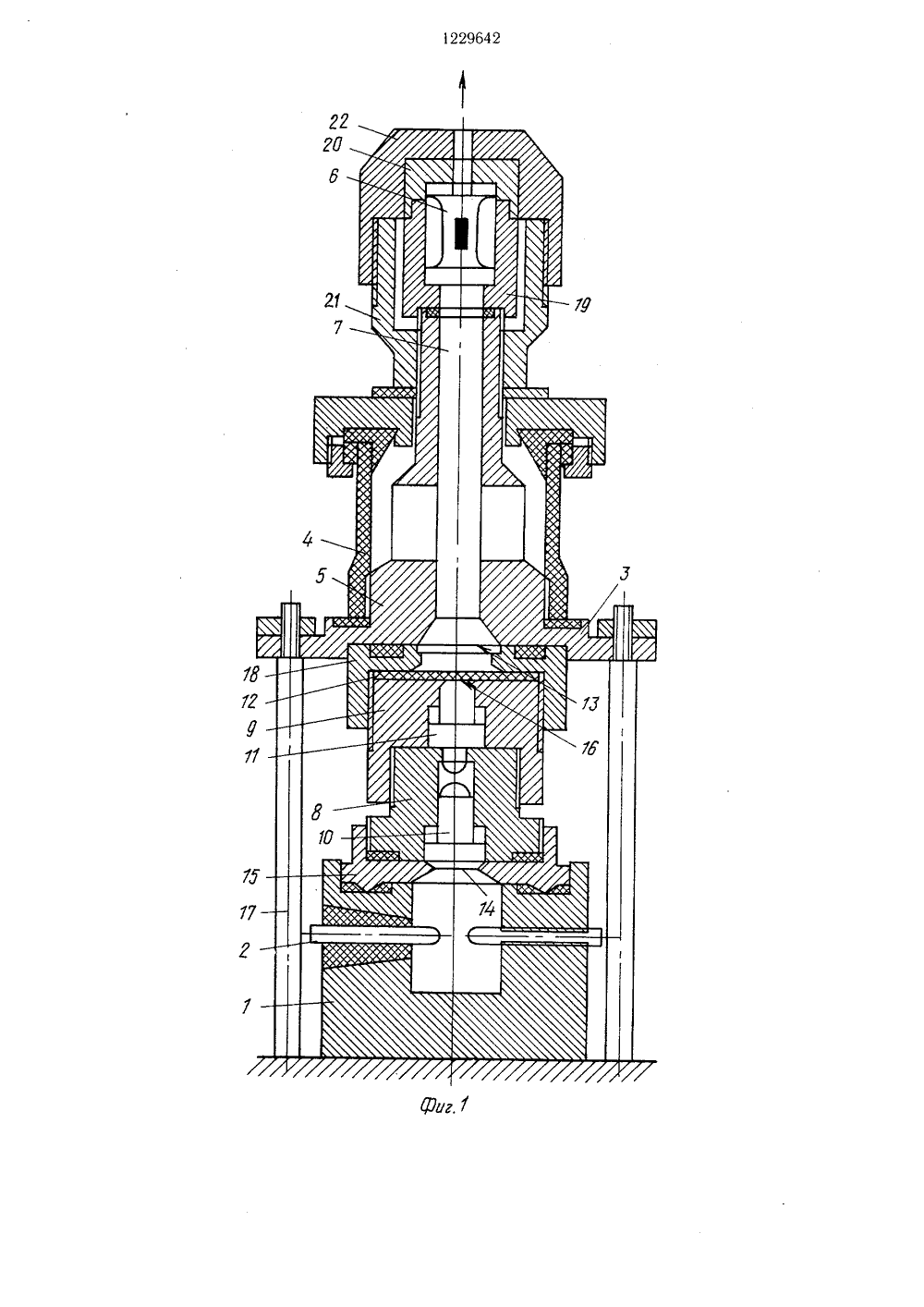

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 2964 19) 51) 4 а 0 Ы 3/Зо Ен намических атер и алов. атне, 1978,ЛЯ ДИНАМИЧЕСЛЫХ ЦИЛИНДРИНУТРЕННИМ ДАВчностным к устрой- полых ци давлениосится к пр ов, а именн х испытани в внутренни ОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ писдник изоБе АВТОРСКОМУ СВИДЕТЕЛЬСТ(56) Авторское свидетельство СС112845, кл. б 01 Х 3/30, 198Кокошвили С. М. Методы дииспытаний жестких полимерных мСправочное пособие. - Рига: Зинс. 106.(54) УСТРОЙСТВОКИХ ИСПЫТАНИЙ ПЧЕСКИХ ОБРАЗЦОВЛЕНИЕМ(57) Изобретение отниспытаниям материалствам для динамическилиндрических образца ем. Цель изобретения - расширение технологических возможностей устройства за счет увеличения диапазона длительностей нагружающего импульса. Устройство содержит заполненную жидкостью разрядную камеру с электродами, приспособление для установки испытуемого образца, жидкостной волновод и силоизмерительный преобразователь. у; тановленный на конце жидкостного волновода. Между рязрядной камерой и волноводом размещен трансформатор ударного импульса, содержаший полый корпус и соосно установленные в нем с зазором один относительно другого ударник и передатчик давления. Вход жидкостного волновода перекрывает мембрана из эластичного материала. Ударник герметично входит в отверстие крышки разрядной камеры, а торец передатчика давления взаимодействует с мембраной. 2 ил.Изобретение относится к прочностным испытаниям материалов, а именно к устройствам для динамических испытаний кольцевых образцов внутренним давлением, и может быть использовано для определения деформационно-прочностных свойств материалов при импульсных нагрузках.Цель изобретения - расширение технологических возможностей за счет увеличения диапазона длительностей нагружаю- щего импульса.Это достигается путем применения трансформатора импульса, содержащего соударяюгциеся элементы.На фиг. 1 представлена схема устройства; на фиг. 2 - форма нагружающих импульсов.На фиг. 2 кривая 1 обозначает импульс, создаваемый в разрядной камере, П - трансформированный импульс малой длительности, П 1 - то же, большой длительности.Устройство содержит заполненную жидкостью разрядную камеру 1 с электродами 2, приспособление 3 для установки испытуемого образца 4, выполненное в виде плиты, жидкостной волновод 5, который в приведенном на фиг. 1 примере выполнен за одно целое с плитой и сообщается с полостью испытуемого образца 4, силоизмерительный преобразователь 6, установленный на выходе 7 жидкостного волновода 5. Устройство снабжено установленным между разрядной камерой 1 и волноводом 5 трансформатором ударного импульса, содержащим полый корпус, собранный из элементов 8 в 9, и соосно установленные в нем с зазором один относительно другого ударник 10 и передатчик 11 давления. Устройство содержит также мембрану 12 из эластичного материала, перекрывающую вход 13 волновода 5. Ударник 10 герметично входит в отверстие 14 крышки 15 разрядной камеры 1, а торец 16 передатчика 1 давления взаимодействует с мембраной 12. Приспособление 3 крепится к основанию при помощи шпилек 17. Мембрана 12 защемляется элементом 9 корпуса и переходником 18, упертым в торец волновода 5. Преобразователь 6 размещен в стакане 19, закрытом крышкой 20, и соединен с волноводом 5 при помощи переходника 21 и крышки 22.Устройство работает следующим образом. Электрический разряд между электродами 2 вызывает в жидкости, заполняющей разрядную камеру 1, мощный импульс гидравлического давления, которое разгоняет ударник 10. Трансформируясь при ударе ударника 10 по передатчику 11, импульс нагрузки через мембрану 12 и жидкостной волновод 5 передается на образец 4 и силоизмерительный преобразователь 6 и далее на регистрирующие приборы (не показаны). Зазор между ударником 10 и передатчиком 11 давления выбирается из соображений наибольшего разгона ударника 10 к моменту соударения. Увеличение диапазона длительностей нагружающего импульса от сотен микросекунд до десятков миллисекунд 15 (фиг. 2) обеспечивается не только изменением величины импульсного давления в разрядной камере 1 и размерами образца 4, но и изменением масс соударяющихся элементов - ударника 10 и передатчика 11 давления, а также изменением величины зазораформула изобретенияУстройство для динамических испытаний 25 полых цилиндрических образцов внутреннимдавлением, содержащее заполненную жидкостью разрядную камеру с электродами, приспособление для установки испытуемого образца, жидкостной волновод, сообщаемый с полостью испытуемого образца, и сило измерительный преобразователь, установленный н,а выходе жидкостного волновода, отличглощееся тем, что, с целью расширения технологических возможностей за счет увеличения диапазона длительностей нагружающего импульса, оно снабжено установленным между разрядной камерой и волноводом трансформатором ударного импульса, содержащим соединенный с камерой и волноводом полый корпус и соссно установленные в нем с зазором один относительно другого ударник и передатчик давления, и мембраной из эластичного материала, перекрываюш,ей вход волновода, прн этом ударник герметично входит в отверстие крышки разрядной камеры, а торец передатчика давления взаимодействует с мембраной.1229649 гю(юф Составитель А. БыковТехред И. Верес Корректор Т. Колб Тираж 778 Подписное Редактор Е. Папи Заказ 2226/43 ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий 113035, Москва, Ж - 35, Раушская наб., д. 415 филиал ППП Патент, г. Ужгород, ул. Проектная, 4
