Способ отображения знаковой информации на газоразрядной индикаторной панели

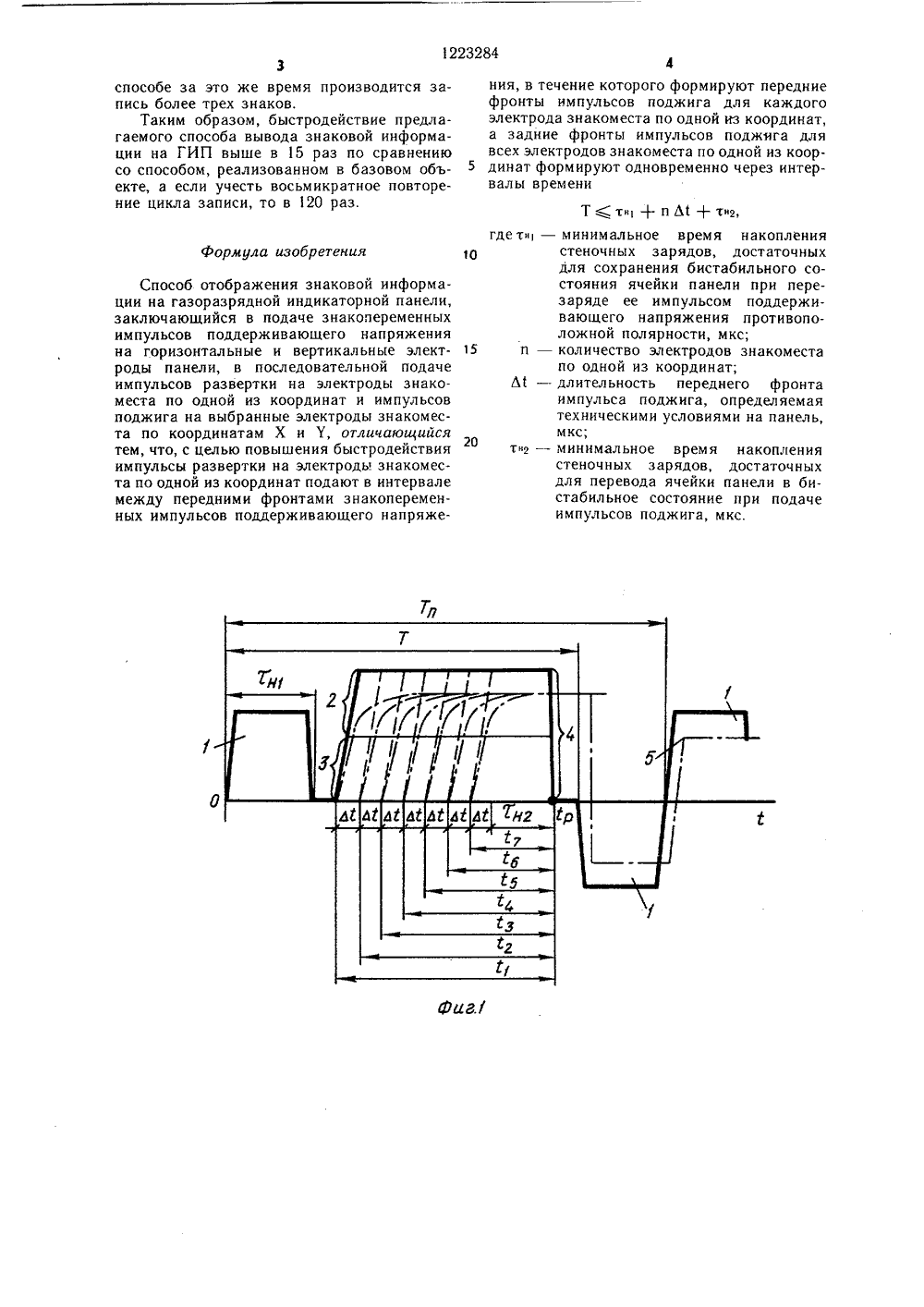

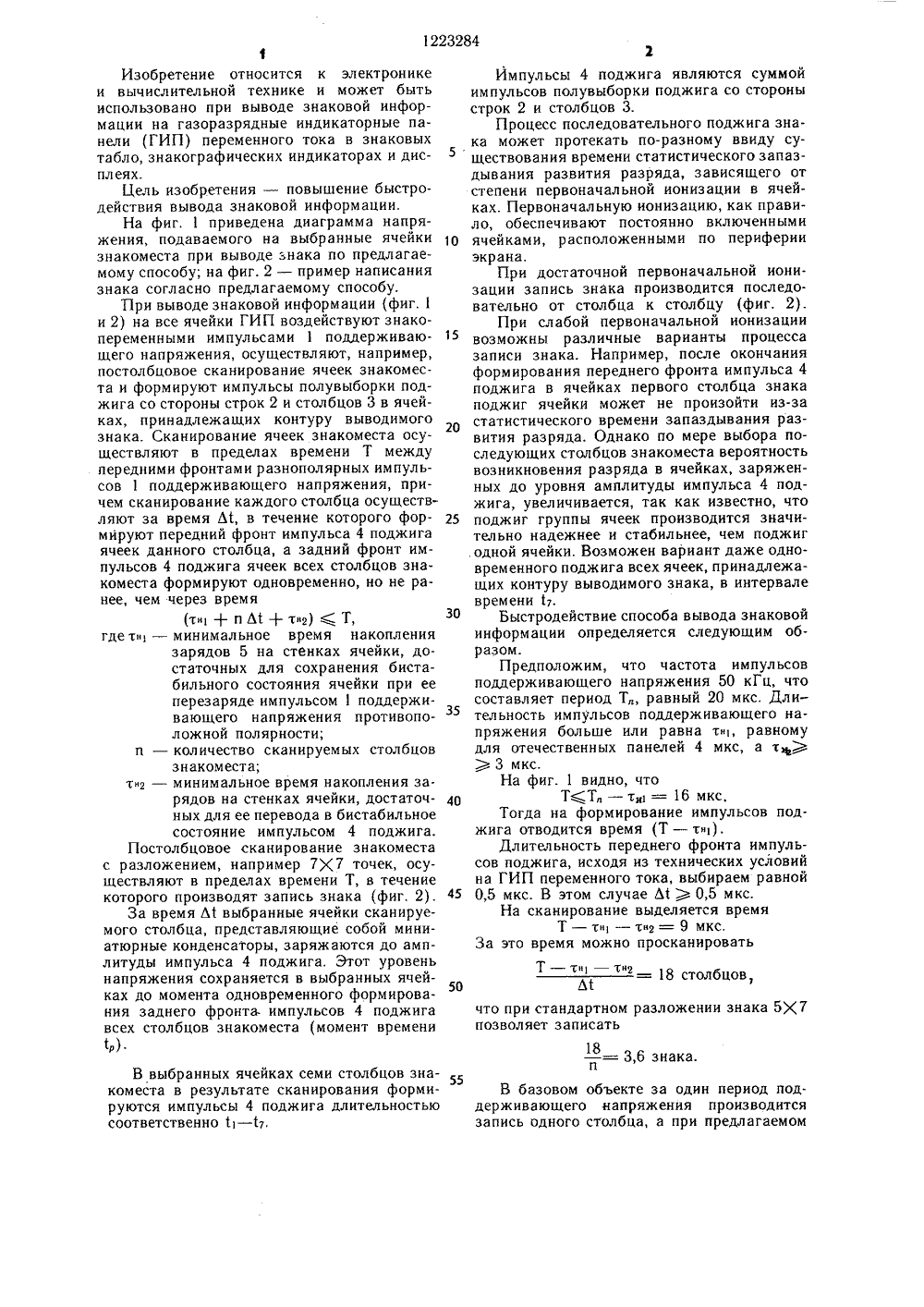

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК г 5 и 4 б 09 6 3 28 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОБРЕТЕНИЯ ЕЛЬСТВУ(56) Авторское свидетельство СССР858843, кл. Н 01 1 17/49, 1981.Данилов В, Г., Кравченко В. В., Мелехов Г. И. Устройство отображения знаковой и графической инфррмации в автоматизированной системе управления. - Электронная техника, Сер. 4, вып, 8, 1976, с. 139 - 146. (54) СПОСОБ ОТОБРАЖЕНИЯ ЗНАКОВОЙ ИНФОРМАЦИИ НА ГАЗОРАЗРЯДНОЙ ИНДИКАТОРНОЙ ПАНЕЛИ ОПИСАНИЕК АВТОРСКОМУ СВИ ЯО.122328(57) Изобретение относится к способам отображения знаковой информации на газоразрядных индикаторных панелях (ГИП) переменного тока. Цель изобретения - повышение быстродействия вывода знаковой информации, Для этого постолбцовое сканирование ячеек знакоместа осуществляют в пределах одного периода поддерживающего напряжения, причем сканирование каждого столбца проводят за время Л 1, в течение которого формируют передний фронт импульса поджига ячеек данного столбца, а задний фронт импульсов поджига ячеек всех столбцов знакоместа формируют одновременно. Данный способ может быть использован также для быстродействующего вывода графической информации на ГИП переменного тока. 2 ил.1223284 40 45- = 3,6 знака.18п 55 1Изобретение относится к электроникеи вычислительной технике и может бытьиспользовано при выводе знаковой информации на газоразрядные индикаторные панели (ГИП) переменного тока в знаковыхтабло, знакографических индикаторах и дисплеях.Цель изобретения - повышение быстродействия вывода знаковой информации.На фиг, 1 приведена диаграмма напряжения, подаваемого на выбранные ячейкизнакоместа при выводе знака по предлагаемому способу; на фиг. 2 - пример написаниязнака согласно предлагаемому способу.При выводе знаковой информации (фиг. 1и 2) на все ячейки ГИП воздействуют знакопеременными импульсами 1 поддерживающего напряжения, осуществляют, например,постолбцовое сканирование ячеек знакоместа и формируют импульсы полувыборки поджига со стороны строк 2 и столбцов 3 в ячейках, принадлежащих контуру выводимогознака. Сканирование ячеек знакоместа осуществляют в пределах времени Т междупередними фронтами разнополярных импульсов 1 поддерживающего напряжения, причем сканирование каждого столбца осуществляют за время Ы, в течение которого формируют передний фронт импульса 4 поджигаячеек данного столбца, а задний фронт импульсов 4 поджига ячеек всех столбцов знакоместа формируют одновременно, но не ранее, чем через время(тн 1 + п Л 1 + тн). Т,где тн 1 - минимальное время накоплениязарядов 5 на стенках ячейки, достаточных для сохранения бистабильного состояния ячейки при ееперезаряде импульсом 1 поддерживающего напряжения противоположной полярности;и - количество сканируемых столбцовзнакоместа;тн 2 - минимальное время накопления зарядов на стенках ячейки, достаточных для ее перевода в бистабильноесостояние импульсом 4 поджига.Постолбцовое сканирование знакоместас разложением, например 7 Х 7 точек, осуществляют в пределах времени Т, в течениекоторого производят запись знака (фиг. 2).За время М выбранные ячейки сканируемого столбца, представляющие собой миниатюрные конденсаторы, заряжаются до амплитуды импульса 4 поджига. Этот уровеньнапряжения сохраняется в выбранных ячейках до момента одновременного формирования заднего фронта импульсов 4 поджигавсех столбцов знакоместа (момент времени1 р) . В выбранных ячейках семи столбцов знакоместа в результате сканирования формируются импульсы 4 поджига длительностью соответственно 11 - 17. Импульсы 4 поджига являются суммойимпульсов полувыборки поджига со стороны строк 2 и столбцов 3.Процесс последовательного поджига знака может протекать по-разному ввиду существования времени статистического запаздывания развития разряда, зависящего от степени первоначальной ионизации в ячейках. Первоначальную ионизацию, как правило, обеспечивают постоянно включенными 10 ячейками, расположенными по периферииэкрана.При достаточной первоначальной ионизации запись знака производится последовательно от столбца к столбцу (фиг. 2).При слабой первоначальной ионизациивозможны различные варианты процесса записи знака. Например, после окончания формирования переднего фронта импульса 4 поджига в ячейках первого столбца знака поджиг ячейки может не произойти из-за статистического времени запаздывания развития разряда. Однако по мере выбора последующих столбцов знакоместа вероятность возникновения разряда в ячейках, заряженных до уровня амплитуды импульса 4 поджига, увеличивается, так как известно, что 25 поджиг группы ячеек производится значительно надежнее и стабильнее, чем поджиг одной ячейки. Возможен вариант даже одновременного поджига всех ячеек, принадлежащих контуру выводимого знака, в интервале времени 17.Быстродействие способа вывода знаковойинформации определяется следующим образом.Предположим, что частота импульсовподдерживающего напряжения 50 кГц, что составляет период Травный 20 мкс. Длительность импульсов поддерживающего напряжения больше или равна тн равному для отечественных панелей 4 мкс, а т)) 3 мкс.На фиг. 1 видно, чтоТ(Тп - ти 1 = 16 мкс,Тогда на формирование импульсов поджига отводится время (Т - тн 1). Длительность переднего фронта импульсов поджига, исходя из технических условий на ГИП переменного тока, выбираем равной 0,5 мкс. В этом случае М ) 0,5 мкс. На сканирование выделяется время Т - тн 1 - тн = 9 мкс. За это время можно просканировать50= 18 столбцов,что при стандартном разложении знака 5 К 7позволяет записать В базовом объекте за один период поддерживающего напряжения производится запись одного столбца, а при предлагаемом1223284 Т ( тн 1+ п М + тих формула изобретения 15 20 способе за это же время производится запись более трех знаков.Таким образом, быстродействие предлагаемого способа вывода знаковой информации на ГИП выше в 15 раз по сравнению со способом, реализованном в базовом объекте, а если учесть восьмикратное повторение цикла записи, то в 120 раз. Способ отображения знаковой информации на газоразрядной индикаторной панели, заключаюшийся в подаче знакопеременных импульсов поддерживающего напряжения на горизонтальные и вертикальные электроды панели, в последовательной подаче импульсов развертки на электроды знакоместа по одной из координат и импульсов поджига на выбранные электроды знакоместа по координатам Х и У, отличающийся тем, что, с целью повышения быстродействия импульсы развертки на электроды знакоместа по одной из координат подают в интервале между передними фронтами знакопеременных импульсов поддерживающего напряжения, в течение которого формируют передние фронты импульсов поджига для каждого электрода знакоместа по одной из координат, а задние фронты импульсов поджяга для всех электродов знакоместа по одной из коор динат формируют одновременно через интервалы времени где т 1 - минимальное время накоплениястеночных зарядов, достаточных для сохранения бистабильного состояния ячейки панели при пере- заряде ее импульсом поддерживающего напряжения противоположной полярности, мкс;и - количество электродов знакоместапо одной из координат;М - длительность переднего фронтаимпульса поджига, определяемая техническими условиями на панель, мкс;тн 2 - минимальное время накоплениястеночных зарядов, достаточных для перевода ячейки панели в бистабильное состояние при подаче импульсов поджига, мкс.1223284Последобавельная постолбиобая запись знакаФиг.2Составитель А. Кулиева Редактор О. Юрковецкая Техред И. Верес Корректор Е. Рошко Заказ718/59 Тираж .456 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
