Формирователь цветных видеосигналов для устройств отображения знаковой информации

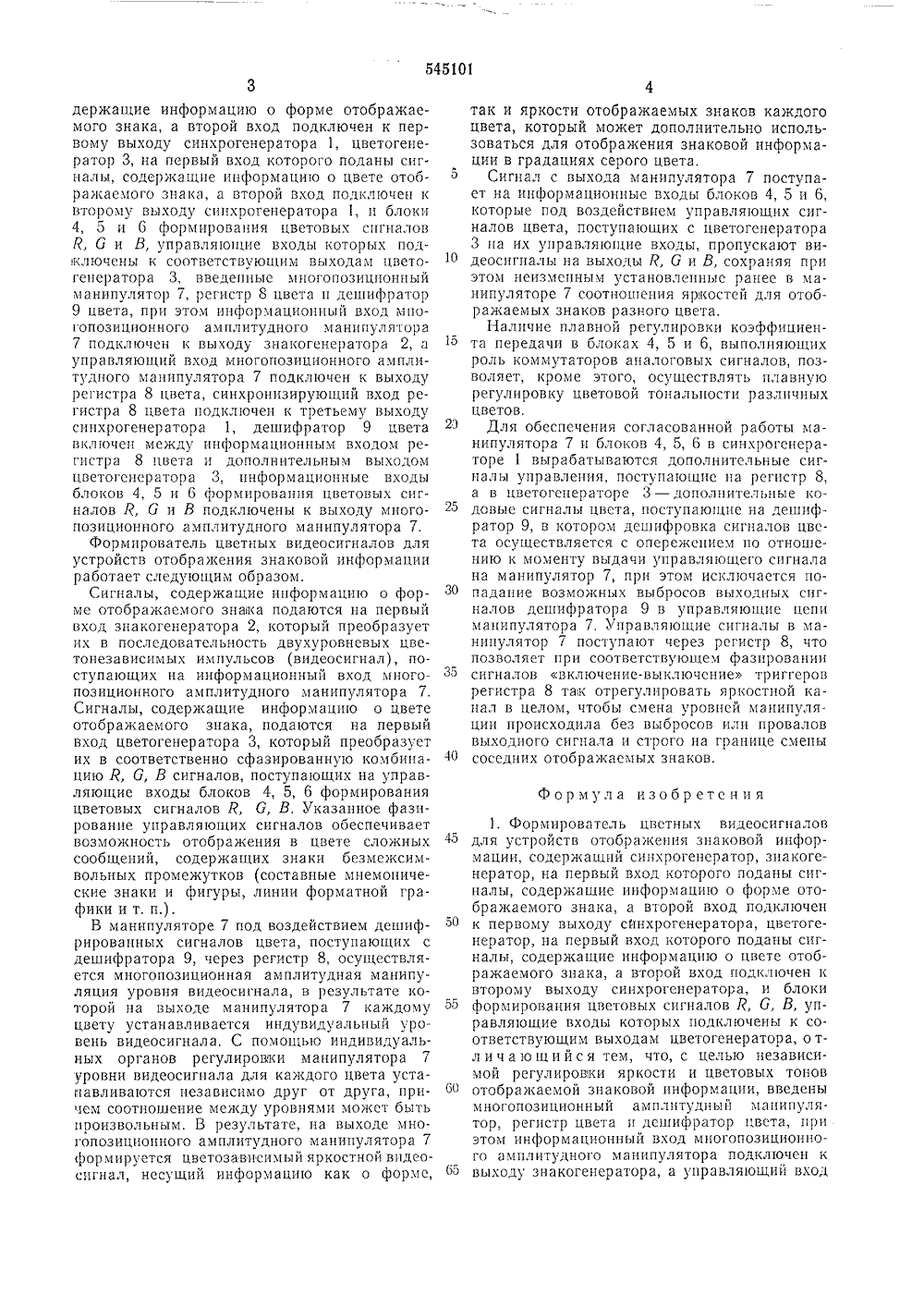

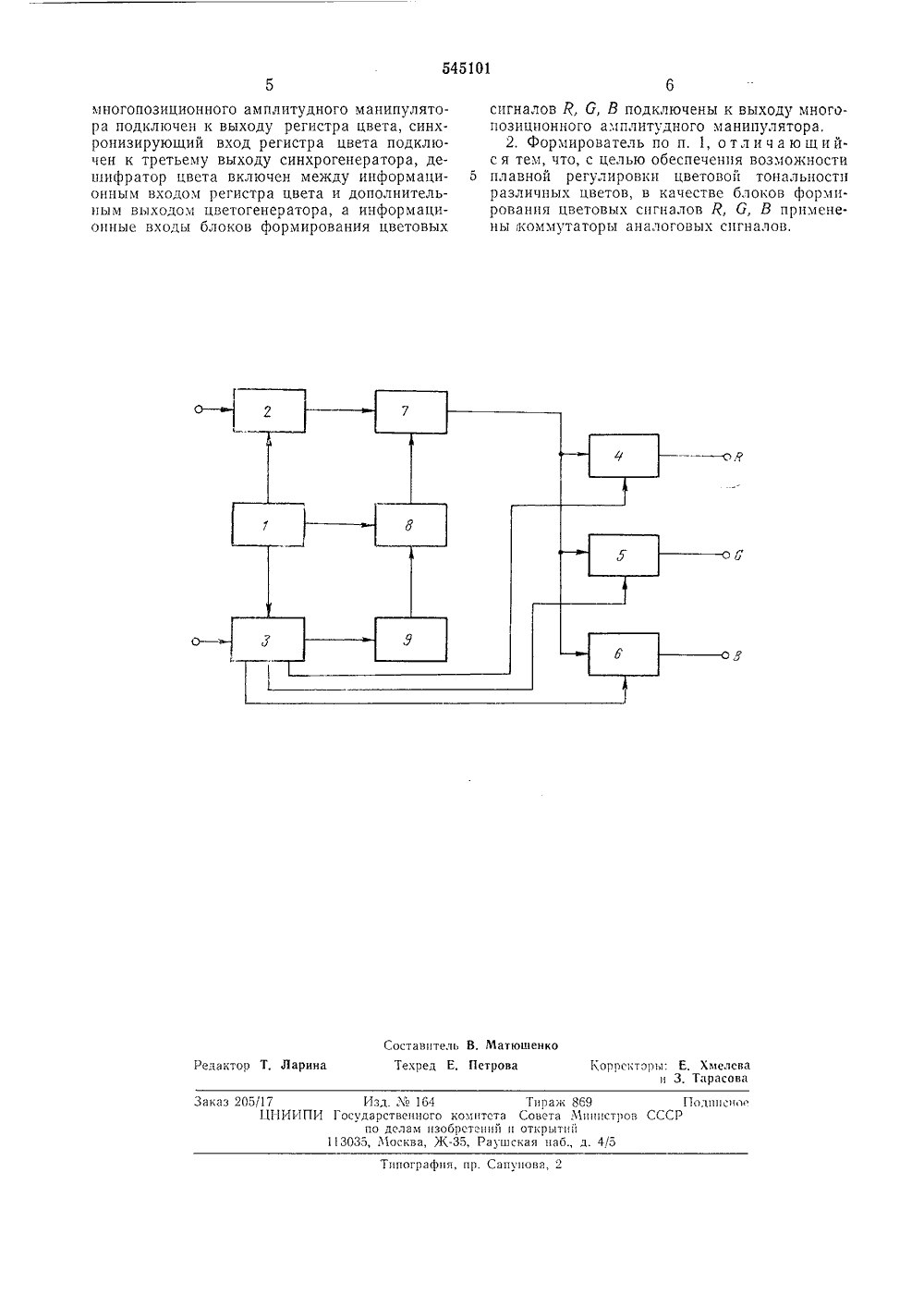

ц 54510 Союз Советских Социалистических Реслублии(22) Заяв с присоединечием заявки Ъв Государственнын комитет Совета Министров СССР ло делам изобретений(23) ПриоритетОпубликовано 30.01,77. БюллетДата опубликования описания ьМ 4(54) ФОРМИРОВАТЕЛЪ ЦВЕТНЫХ ВИДЕОС Я УСТРОЙСТВ ОТОБРАЖЕНИЯ ЗНАКОВОЙ И Изобретение относится к телевизионной технике, в частности к устройствам отображения знаковой информации в системах телевизионной и вычислительной техники, в АСУ и т. п.Известен формирователь цветных видеосигналов для устройств отображения знаковой информации, содержащий синхрогенератор, знакогенератор, на первый вход которого поданы сигналы, содержащие информацию о форме отображаемого знака, а второй вход подключен к первому выходу синхрогенератора, цветогенератор, на первый вход которого поданы сигналы, содержащие информацию о цвете отображаемого знака, а второй вход подключен к второму выходу синхрогенератора, и блоки формирования цветовых сигналов Я, 6, В, управляющие входы которых подключены к соответствующим выходам цветогенератора,Однако известный формирователь цветных видеосигналов характеризуется взаимной зависимостью установок цветовых тонов и яркостей разноцветных фрагментов синтезируемых изображений, а также однозначностью установки цветовых тонов и соотношения яркостей знаков разного цвета, что существенно сужает функциональные возможности устройства.Целью изобретения является независимость регулировки яркости и цветовых тонов отображаемой знаковой информации, а также обеспечение возможности плавной регулировки цветовой тональности различных цветов.Для этого в формирователь цветных видео сигналов для устройств отображения знаковой информации введены многопозиционный амплитудный манипулятор, регистр цвета и дешифратор цвета, при этом информационный вход многопозиционного манипулятора под ключен к выходу знакогенератора, а управляющий вход многопозицпонного амплитудного манипулятора подключен и выходу регистра цвета, синхронизирующий вход регистра цвета подключен к третьему выходу синхрогене ратора, дешифратор цвета включен между информационным входом регистра цвета и дополнительным выходом цветогенератора, а информационные входы блоков формирования цветовых сигналов Я, 6, В подключены к вы ходу многопозицпонного амплитудного манипулятора, кроме того, в качестве блоков формирования цветовых сигналов Р, 6, В применены коммутаторы аналоговых сигналов.На чертеже приведена структурная электрическая схема формирователя цветовых видеосигналов для устройств отображения знаковой информации.Формирователь цветовых видеосигналов содержит синхрогснератор 1, знакогснсратор 2, 30 па перв,Й вход которого подан, сигналы, со 54510145 50 55 60 05 держащие информацию о форме отображаемого знака, а второй вход подключен к первому выходу синхрогенератора 1, цветогенератор 3, на первый вход которого поданы сиг. палы, содержащие информацию о цвете отоб. раяаемого знаа, а второй вход одключе к второму выходу синхрогенератора 1, и блоки 4, 5 и б формирования цветовых сигналов Й, 6 и В, управляющие входы которых подключены к соответствующим выходам цвето- генератора 3, введенные многопозиционный манипулятор 7, регистр 8 цвета и дешифратор 9 цвета, при этом информационный вход мпогопозиционного амплитудного манипулятора 7 подключен к выходу знакогенератора 2, а управляющий вход многопозиционного амплитудного манипулятора 7 подключен к выходу регистра 8 цвета, синхронизирующий вход регистра 8 цвета подключен к третьему выходу сннхрогснератора 1, дешифратор 9 цвета включен между информационным входом регистра 8 цвета и дополнительным выходом цветогснсратора 3, информационные входы блоков 4, 5 и б формирования цветовых сигналов Р, 6 и В подключены к выходу много- позиционного амплитудного манипулятора 7.Формирователь цветных видеосигналов для устройств отображения знаковой информации работает следующим образом,Сигналы, содержащие информацию о форме отображаемого знака подаются на первый вход знакогенератора 2, который преобразует их в последовательность двухуровневых цветонезависимых импульсов (видеосигнал), поступающих на информационный вход много- позиционного амплитудного манипулятора 7. Сигналы, содержащие информацию о цвете отображаемого знака, подаются на первый вход цветогенератора 3, который преобразует их в соответственно сфазированную комбинацию Я, 6, В сигналов, поступающих на управляющие входы блоков 4, 5, б формирования цветовых сигналов Р, 6, В, Указанное фазирование управляющих сигналов обеспечивает возмояность отображения в цвете сложных сообщений, содержащих знаки безмексимвольных промежутков (составные мнемонические знаки и фигуры, линии форматной графики и т. п.).В манипуляторе 7 под воздействием дешифрированных сигналов цвета, поступающих с дешифратора 9, через регистр 8, осуществляется многопозиционная амплитудная манипуляция уровня видеосигнала, в результате которой на выходе манипулятора 7 каждому цвету устанавливается индувидуальный уровень видеосигнала, С помощью индивидуальных органов регулировщики манипулятора 7 уровни видеосигнала для каждого цвета устанавливаются независимо друг от друга, причем соотношение между уровнями может быть произвольным. В результате, на выходе многопозиционного амплитудного манипулятора 7 формируется цветозависимый яркостной видеосигнал, несущий информацию как о форме,5 10 15 20 25 30 35 40 так и яркости отображаемых знаков каядого цвета, который мояет дополнительно использоваться для отображения знаковой информации в градациях серого цвета.Сигнал с выхода манипулятора 7 поступает на информационные входы блоков 4, 5 и б, которые под воздействием управляющих сигналов цвета, поступающих с цветогенератора 3 па их управляющие входы, пропускают видеосигналы на выходы Р, 6 и В, сохраняя при этом неизменным установленные ранее в манипуляторе 7 соотношения яркостей для отображаемых знаков разного цвета,Наличие плавной регулировки коэффициента передачи в блоках 4, 5 и б, выполняющих роль коммутаторов аналоговых сигналов, позволяет, кроме этого, осуществлять плавную регулировку цветовой тональности различных цветов,Для обеспечения согласованной работы манипулятора 7 и блоков 4, 5, б в синхрогснераторе 1 вырабатываются дополнительные сигпалы управления, поступающие на регистр 8, а в цветогснераторе 3 - дополнительные кодовые сигналы цвста, поступающие на дешифратор 9, в котором дешифровка сигналов цвета осуществляется с опережением по отношению к моменту выдачи управляющего сигнала на манипулятор 7, при этом исключается попадание возможных выбросов выходных сигналов дсшифратора 9 в управляющие цепи манипулятора 7. Управляющие сигналы в манипулятор 7 поступают через регистр 8, что позволяет при соответствующем фазировании сигналов включение-выключение триггеров регистра 8 так отрегулировать яркостной канал в целом, чтобы смена уровней манипуляции происходила без выбросов или провалов выходного сигнала и строго на границе смены соседних отображаемых знаков. Формула изобретсния 1. Формирователь цветных видеосигналов для устройств отображения знаковой информации, содержащий синхрогенератор, знакогенератор, на первый вход которого поданы сигналы, содержащие информацию о форме отображаемого знака, а второй вход подключен к первому выходу синхрогенератора, цветогенератор, на первый вход которого поданы сигналы, содержащие информацию о цвете отображаемого знака, а второй вход подключен к второму выходу синхрогенератора, и блоки формирования цветовых сигналов Р, 6, В, управляющие входы которых подключены к соответствующим выходам цветогенератора, о тл и ч а ю щ и й с я тем, что, с целью независимой регулировщики яркости и цветовых тонов отображаемой знаковой информации, введены многопозиционный амплитудный манипулятор, регистр цвета и дешифратор цвета, при этом информационный вход многопозиционного амплитудного манипулятора подключен к выходу знакогенератора, а управляющий вход545101 оставитель В. МатюшенкТекред Е. Петрова Редактор Т. Л оррсктэ 1 мги Е, Хмелевн 3, Тарасов аказ 205/17Ц 1-1 ИИПИ Изд Хо 1 Г 14Государственного комитетапо делам изобретений113035, Москва, Ж, Рауш Тираж 869Совета Министровоткрытий,ан нао., д. 4/э Под 1 шсиоССР нпографнн, пр. Сапунова, 2 многопозиционного амплитудного манипулятора подключен к выходу регистра цвета, синхронизирующий вход регистра цвета подключен к третьему выходу синхрогенератора, депп 1 фратор цвета включен между информационным входом регистра цвета и дополнительным выходом цветогенератора, а информационные входы блоков формирования цветовых сигналов Р, 6, В подключены к выходу много- позиционного амплитудного манипулятора,2. Формирователь по п, 1, о тл и ч а ю щ и йс я тем, что, с целью обеспечения возможности 5 плавной регулировки цветовой тональностиразличных цветов, в качестве блоков формирования цветовых сигналов Я, 6, В применены коммутаторы аналоговых сигналов.
