Механизм управления диафрагмой
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

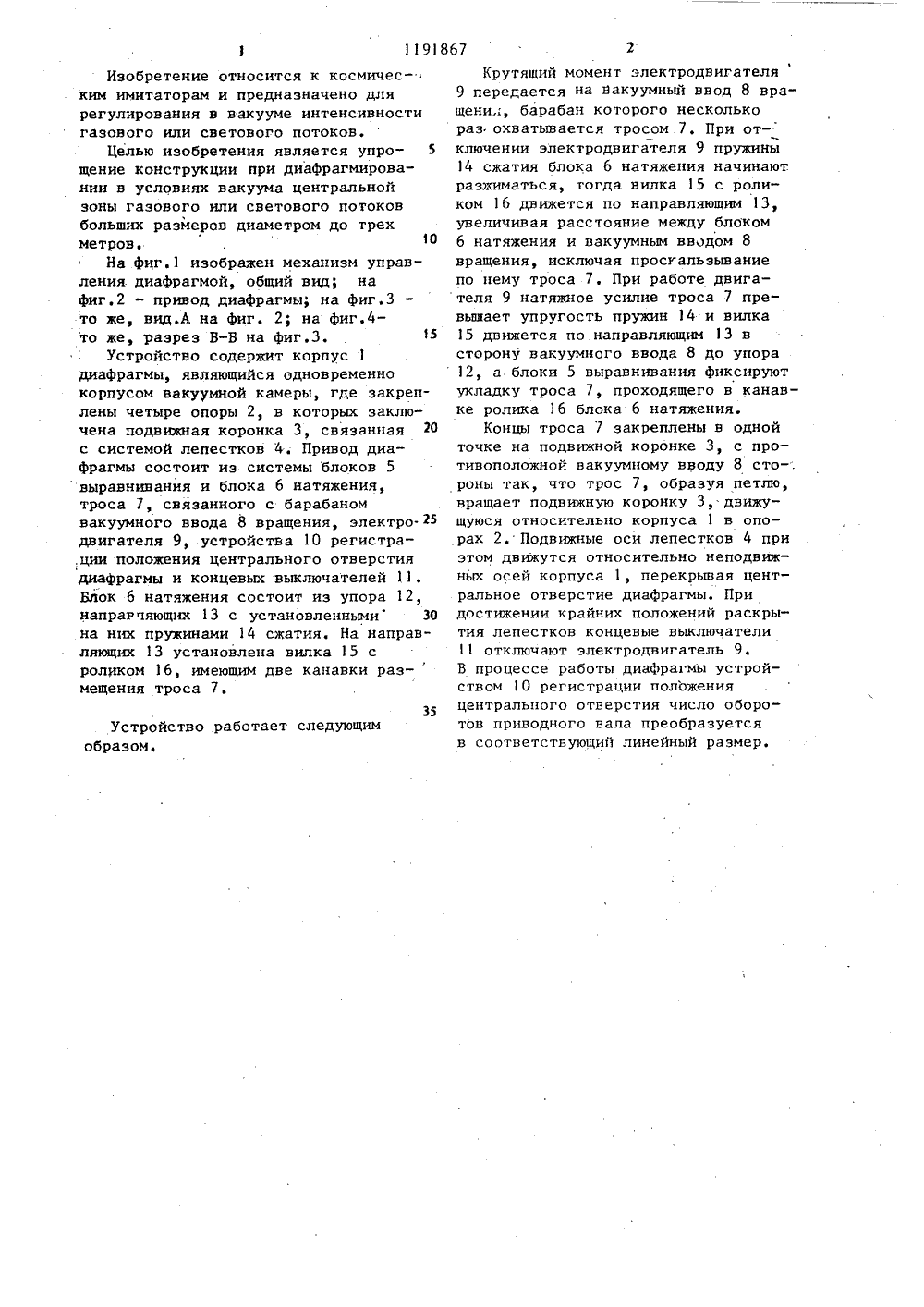

(АЙ)4 6 03 В 9/О ОПИСАНИЕ ИЗОБРЕТЕНИЯГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР пО делАм изОБРетений и ОтнРытий К АВТОРСКОМУ СВИДЕТЕПЬСТ(56) Авторское свидетельство СССРУ 479070, кл. С 03 В 9/02, 1975.Авторское свидетельство СССРУ 681410, кл. О 03 В 9/06, 1978.(54)(57) МЕХАНИЗМ УПРАВЛЕНИЯ ДИАфРАМОЙ, содержащий корпус, подвижную коронку и привод, о т л и ч а ющ и й с я тем, что, с целью упрощения конструкции при диафрагмированнив условиях вакуума центральной зоныгазового или светового потока больших размеров диаметром до трех метров, привод выполнен в виде троса,проходящего через установленные.накорпусе выравнивающие и натяжныеблоки, закрепленного на подвижнойкоронке и кинематически связанногос вакуумным вводом вращения электродвигателя.О 35 Устройство работает следующимобразом,Изобретение относится к космическим имитаторам и предназначено длярегулирования в вакууме интенсивностигазового или светового потоков.Целью изобретения является упрощение конструкции при диафрагмировании в условиях вакуума центральнойзоны газового или светового потоковбольших размеров диаметром до трехметров,На фиг.1 изображен механизм управления. диафрагмой, общий вид; нафиг.2 - привод диафрагмы; на фиг,3то же, вид.А на фиг. 2; на Фиг.4 то же, разрез Б-Б на фиг.3,5Устройство содержит корпус 1диафрагмы, являющийся одновременнокорпусом вакуумной камеры, где закреплены четыре опоры 2, в которых заключена подвижная коронка 3, связанная 0с системой лепестков 4. Привод диафрагмы состоит из системы блоков 5выравнивания и блока 6 натяжения,троса 7, связанного с барабаномвакуумного ввода 8 вращения, электро.5двигателя 9, устройства 10 регистра.ции положения центрального отверстиядиафрагмы и концевых выключателей 11.Блок 6 натяжения состоит из упора 12,напрарчяющих 13 с установленными 30на них пружинами 14 сжатия. На направляющих 13 установлена вилка 15 сроликом 16, имеющим две канавки размещения троса 7. Крутящий момент электродвигателя 9 передается на вакуумный ввод 8 вращени,;, барабан которого несколько раз охватывается тросом 7, При от- ключении электродвигателя 9 пружины 14 сжатия блока 6 натяжения начинают. разжиматься, тогда вилка 15 с роликом 16 движется по направляющим 13, увеличивая расстояние между блоком 6 натяжения и вакуумным вводом 8 вращения, исключая проскальзывание по нему троса 7. При работе двигателя 9 натяжное усилие троса 7 превышает упругость пружин 14 и вилка 15 движется по направляющим 13 в сторону вакуумного ввода 8 до упора 12, а блоки 5 выравнивания Фиксируют укладку троса 7, проходящего в канавке ролика 16 блока 6 натяжения.Концы троса 7 закреплены в одной точке на подвижной коронке 3, с противоположной вакуумному вводу 8 сто-; роны так, что трос 7, образуя петлю, вращает подвижную коронку 3, движущуюся относительно корпуса 1 в опорах 2. Подвижные оси лепестков 4 при этом движутся относительно неподвижных осей корпуса 1, перекрывая центральное отверстие диафрагмы. При достижении крайних положений раскрытия лепестков концевые выключатели 11 отключают электродвигатель 9.В процессе работы диафрагмы устройством О регистрации положения центрального отверстия число оборотов приводного вала преобразуется в соответствующий линейный размер.1191867 Фиг.4 Редактор М,Келемеш Составитель Ю, КостюченкоТехред С,Мигунова Корректор С,Черни 11Филиал ППП Патент , г.ужгород, ул,Проектная, 4 Заказ 7155/44 . Тираж 447 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
СмотретьЗаявка
3581195, 18.04.1983
СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО "ЭНЕРГОХИММАШ"
СЕКИСОВ ВЛАДИМИР ЛЕОНИДОВИЧ, ДЕМЕНЕВА ВАЛЕНТИНА СЕРГЕЕВНА
МПК / Метки
МПК: G03B 9/06
Метки: диафрагмой, механизм
Опубликовано: 15.11.1985
Код ссылки
<a href="https://patents.su/4-1191867-mekhanizm-upravleniya-diafragmojj.html" target="_blank" rel="follow" title="База патентов СССР">Механизм управления диафрагмой</a>
