Тренажер оператора автоматизированных систем управления

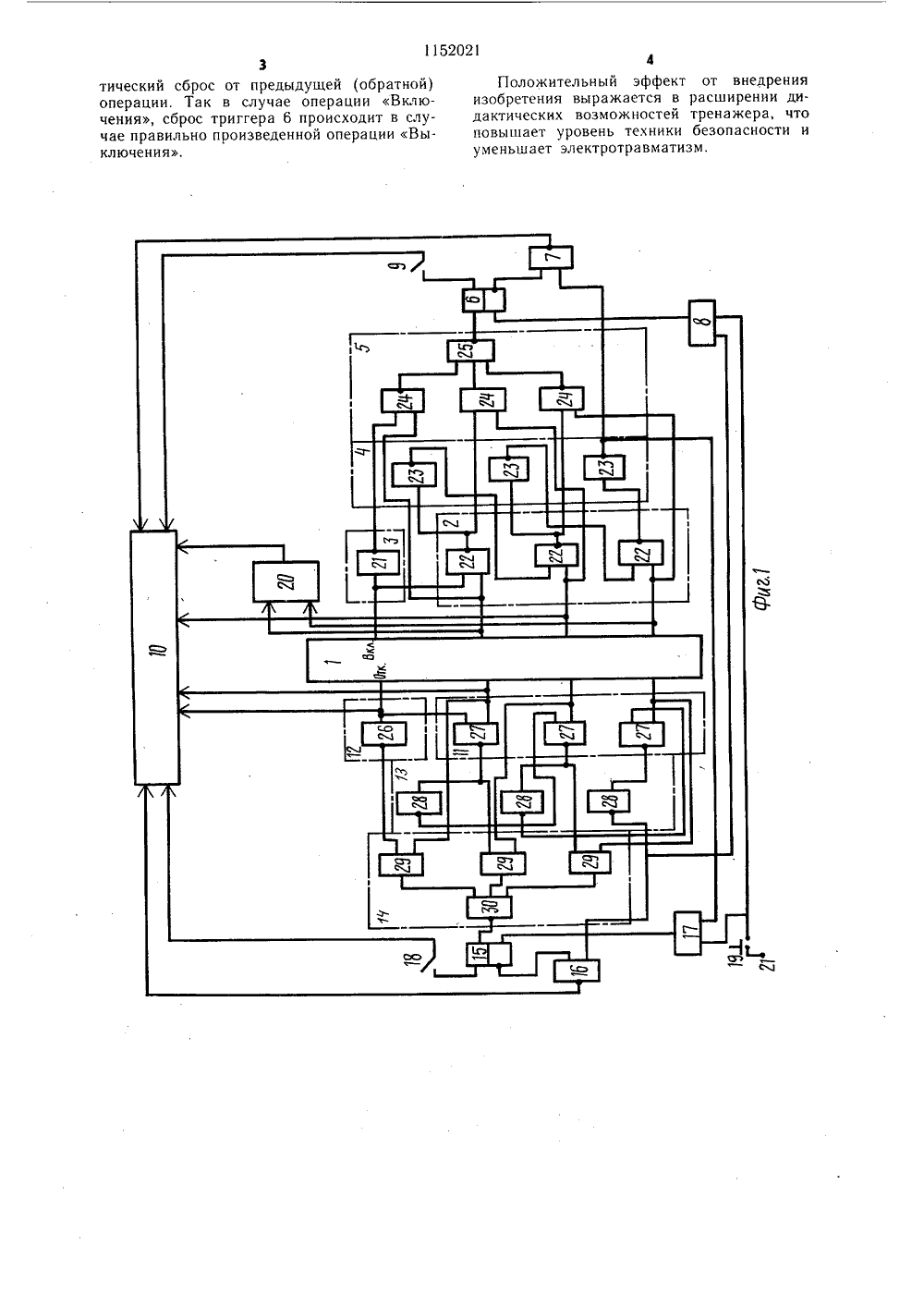

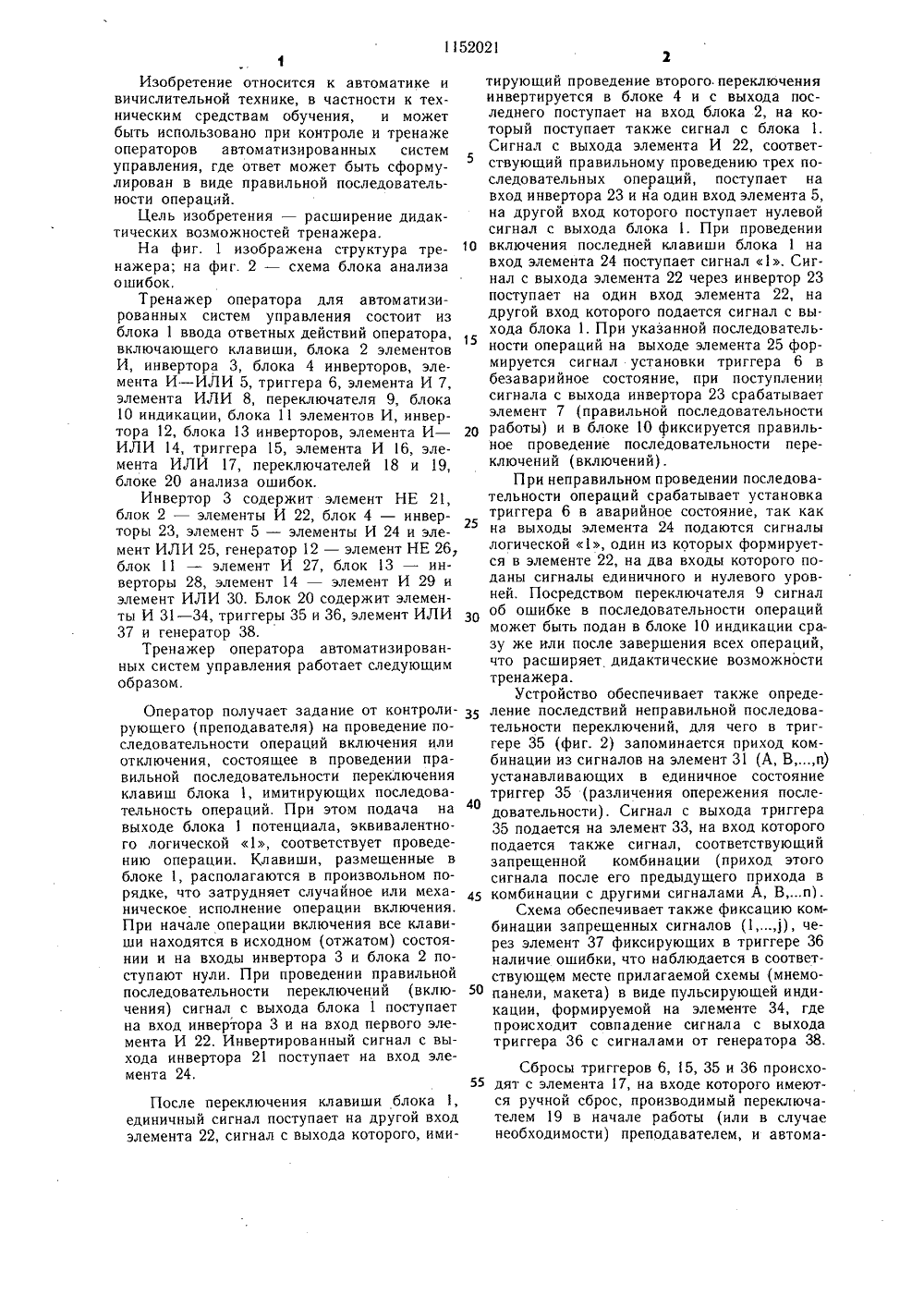

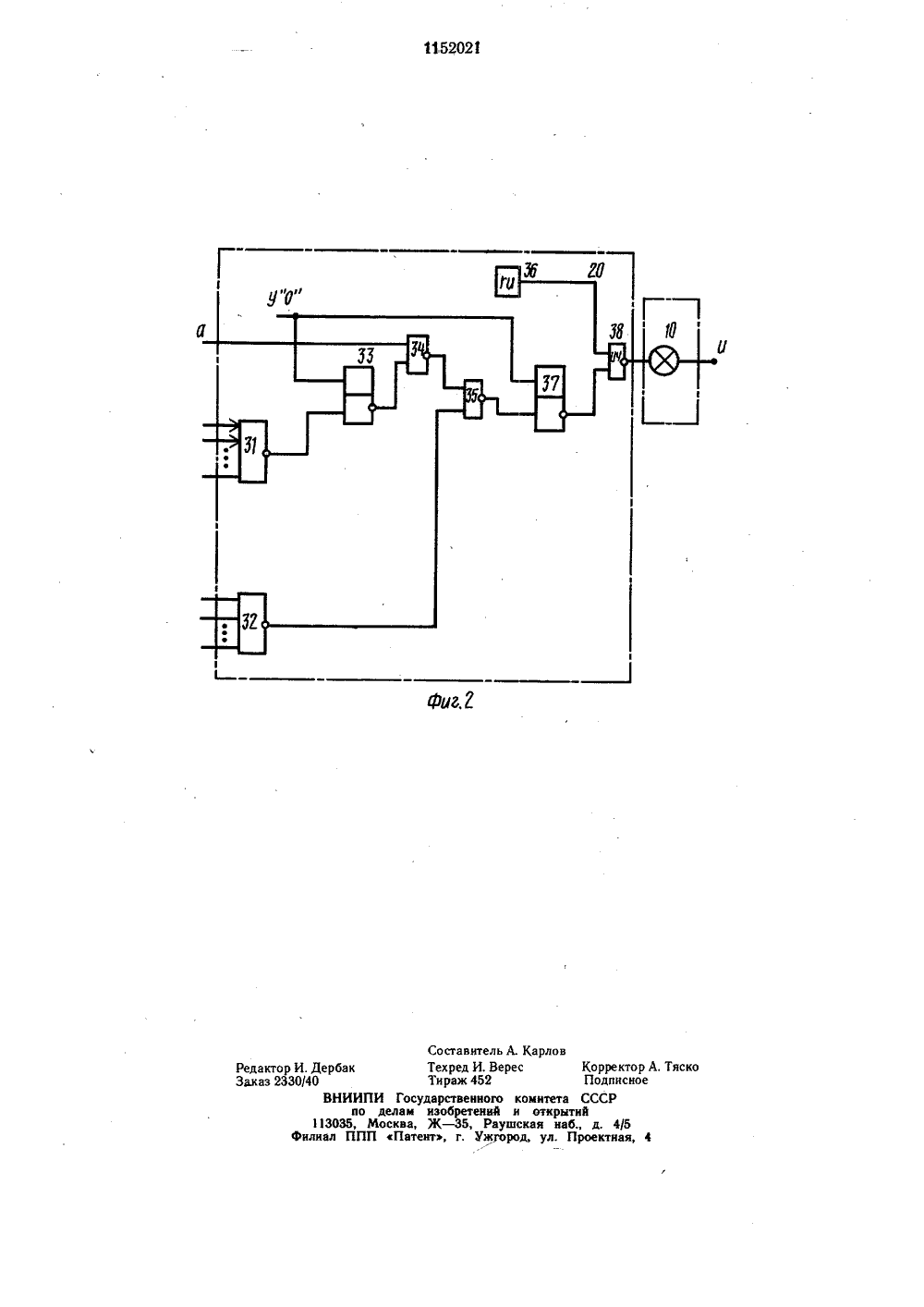

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 4 Ш б 09 В 9/00 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Всесоюзный научно-исследовательский институт охраны труда ВЦСПС в г. Тбилиси (53) 681.3.071 (088.8)(54) (57) 1. ТРЕНАЖЕР ОПЕРАТОРА АВТОМАТИЗИРОВАННЫХ СИСТЕМ УПРАВЛЕНИЯ, содержащий последовательно включенные блок ввода ответных действий оператора, блок анализа ошибок и блок индикации, второй вход которого соединен с первым и вторым выходами блока ввода ответных действий оператора, отличающийся тем, что, с целью расширения дидактических возможностей тренажера, в него введены последовательно включенные первый блок инверторов, первый блок элементов И, первый элемент И - ИЛИ, первый триггер и первый элемент И, выход которого соединен с третьим входом блока индикации, последовательно включенные второй блок инверторов, второй блок элементов И, второй элемент И в И; второй триггер и второй элемент И, выход которого соединен с четвертым входом блока индикации, два инвертора, три переключателя и первый и второй элементы ИЛИ, выходы которых подключе 801152021 А ны к вторым входам первого и второго триггеров соответственно, первые входы - к выходу первого переключателя, а вторые входы - соответственно к выходам второго и первого блоков инверторов, соединенными с вторыми входами второго и первого элементов И соответственно, вторые выходы пер вого и второго триггеров подключены соответственно через второй и третий переключатели к пятому и шестому входам блока индикации, первый выход блока ввода ответных действий оператора соединен с вторым входом первого блока элементов И и с вторым входом первого элемента И - ИЛИ, второй выход - с вторым входом второго блока элементов И и с вторым входом второго элемента И - ИЛИ, третьи входы первого и второго элементов И - ИЛИ подключены соответственно через первый и второй иневерторы к третьему. и четвертому выходам блока ввода ответных действий оператора, соединенными с третьими входами первого и второго блоков элементов И соответственно, входы первого и второго блоков инверторов подключены соответственно к выходам первого и второго блоков элементов И2. Тренажер по и. 1, отличающийся тем, что в нем блок анализа ошибок содержит третий элемент И, генератор и последовательно включенные четвертый элемент И, третий триггер, пятый элемент И, выход которого является выходом блока, а второй вход соединен с выходом генератора, входы третьего и четвертого элементов И и второй вход пятого элемента И являются соответствующими входами блока, второй вход третьего элемента ИЛИ подключен к выходу третьего элемента И.1Изобретение относится к автоматике ивичислительной технике, в частности к техническим средствам обучения, и можетбыть использовано при контроле и тренажеоператоров автоматизированных системуправления, где ответ может быть сформулирован в виде правильной последовательности операций.Цель изобретения - расширение дидактических возможностей тренажера.На фиг, 1 изображена структура тренажера; на фиг. 2 - схема блока анализаошибок.Тренажер оператора для автоматизированных систем управления состоит изблока 1 ввода ответных действий оператора,включающего клавиши, блока 2 элементовИ, инвертора 3, блока 4 инверторов, элемента И - ИЛИ 5, триггера 6, элемента И 7,элемента ИЛИ 8, переключателя 9, блока10 индикации, блока 11 элементов И, инвертора 12, блока 13 инверторов, элемента И -ИЛИ 14, триггера 15, элемента И 6, элемента ИЛИ 17, переключателей 18 и 19,блоке 20 анализа ошибок,Инвертор 3 содержит элемент НЕ 21,блок 2 - элементы И 22, блок 4 - инверторы 23, элемент 5 - элементы И 24 и элемент ИЛИ 25, генератор 12 - элемент НЕ 26,блок 11 - элемент И 27, блок 13 - инверторы 28, элемент 14 - элемент И 29 иэлемент ИЛИ 30, Блок 20 содержит элементы И 31 - 34, триггеры 35 и 36, элемент ИЛИ37 и генератор 38.Тренажер оператора автоматизированных систем управления работает следующимобразом.Оператор получает задание от контролирующего (преподавателя) на проведение последовательности операций включения или отключения, состоящее в проведении правильной последовательности переключения клавиш блока 1, имитирующих последовательность операций. При этом подача на выходе блока 1 потенциала, эквивалентного логической 1, соответствует проведению операции. Клавиши, размещенные в блоке 1, располагаются в произвольном порядке, что затрудняет случайное или механическое исполнение операции включения. При начале операции включения все клавиши находятся в исходном (отжатом) состоянии и на входы инвертора 3 и блока 2 поступают нули. При проведении правильной последовательности переключений (включения) сигнал с выхода блока 1 поступает на вход инвертора 3 и на вход первого элемента И 22. Инвертированный сигнал с выхода инвертора 21 поступает на вход элемента 24. После переключения клавиши блока 1, единичный сигнал поступает на другой вход элемента 22, сигнал с выхода которого, ими 55 Сбросы триггеров 6, 15, 35 и 36 происходят с элемента 17, на входе которого имеются ручной сброс, производимый переключателем 19 в начале работы (или в случае необходимости) преподавателем, и автоматирующий проведение второго переключения инвертируется в блоке 4 и с выхода последнего поступает на вход блока 2, на который поступает также сигнал с блока 1.Сигнал с выхода элемента И 22, соответствующий правильному проведению трех последовательных операций, поступает на вход инвертора 23 и на один вход элемента 5, на другой вход которого поступает нулевой сигнал с выхода блока 1. При проведении 10 включения последней клавиши блока 1 навход элемента 24 поступает сигнал 1. Сигнал с выхода элемента 22 через инвертор 23 поступает на один вход элемента 22, на другой вход которого подается сигнал с выхода блока 1. При указанной последовательности операций на выходе элемента 25 формируется сигнал установки триггера 6 в безаварийное состояние, при поступлении сигнала с выхода инвертора 23 срабатывает элемент 7 (правильной последовательности 20 работы) и в блоке 10 фиксируется правильное проведение последовательности переключений (включений).При неправильном проведении последовательности операций срабатывает установка триггера 6 в аварийное состояние, так как на выходы элемента 24 подаются сигналы логической 1, один из которых формируется в элементе 22, на два входы которого поданы сигналы единичного и нулевого уровней, Посредством переключателя 9 сигнал об ошибке в последовательности операций может быть подан в блоке 10 индикации сразу же или после завершения всех операций, что расширяет дидактические возможности тренажера.Устройство обеспечивает также опредеЗ 5 ление последствий неправильной последовательности переключений, для чего в триггере 35 (фиг. 2) запоминается приход комбинации из сигналов на элемент 31 (А, Вп) устанавливающих в единичное состояние триггер 35 (различения опережения последовательности). Сигнал с выхода триггера 35 подается на элемент 33, на вход которого подается также сигнал, соответствующий запрещенной комбинации (приход этого сигнала после его предыдущего прихода в 45 комбинации с другими сигналами А, В,п).Схема обеспечивает также фиксацию комбинации запрещенных сигналов (11), через элемент 37 фиксирующих в триггере 36 наличие ошибки, что наблюдается в соответствующем месте прилагаемой схемы (мнемо панели, макета) в виде пульсирующей индикации, формируемой на элементе 34, где происходит совпадение сигнала с выхода триггера 36 с сигналами от генератора 38,3тический сброс от предыдущей (обратной) операции. Так в случае операции Включения, сброс триггера 6 происходит в случае правильно произведенной операции Выключения. Положительный эффект от внедрения изобретения выражается в расширении дидактических возможностей тренажера, что повышает уровень техники безопасности и уменьшает электротравматизм.1152021 Фиг,2 рректор А. ТяскоодписноеСР Редактор И. ДербаЗаказ 2330/40 4/5 ктная, Составитель А. Карлов к Техред И. Верее К Тираж 452 П ВНИ И ПИ Государственного комитета С по делам изобретений и открытий 13035, Москва, Ж - 35, Раушская наб.,иал ППП Патент, г. Ужгород, ул. Прое
