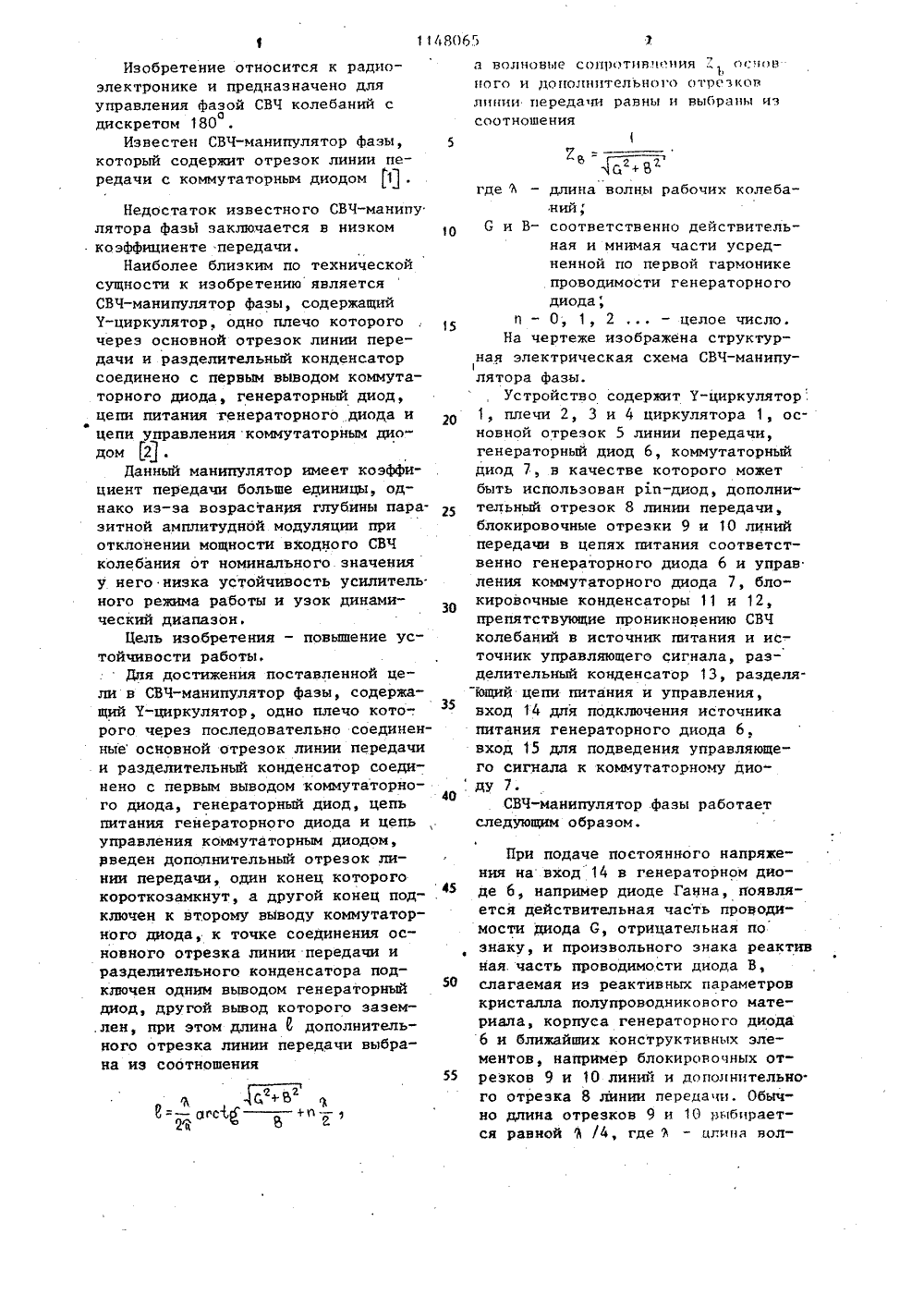

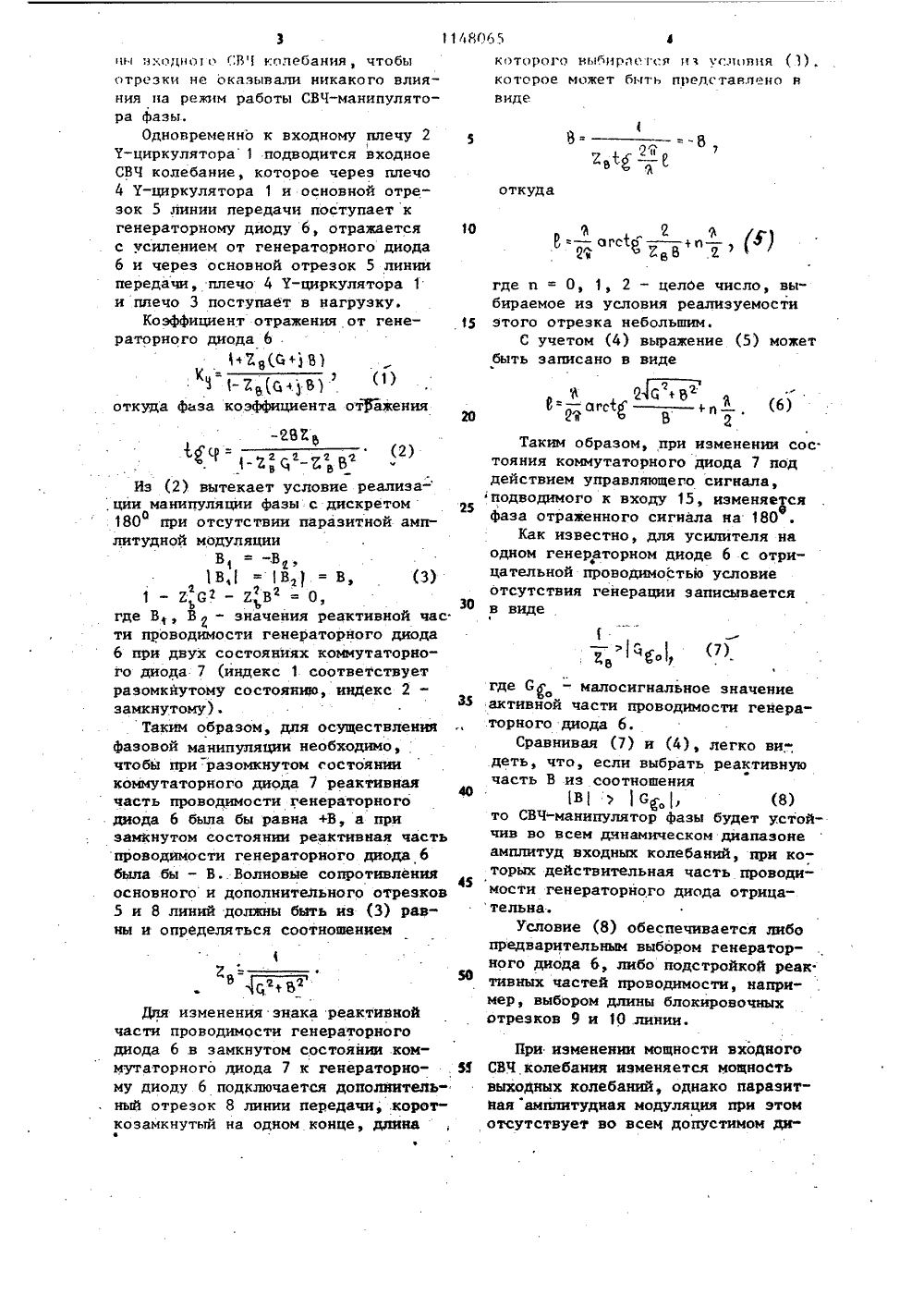

Свч-манипулятор фазы

Номер патента: 684750

Опубликовано: 05.09.1979

Авторы: Кравченко, Поликарпов

МПК: H04B 7/165

Метки: модулированных, передачи, приема, сигналов, фазе, частоте

...поступает на интегра.торы 21, где осуществляется интегрирование ви.деосигнала и далее через триггер 22 на выход Демодуляция ФМ сигнала происходит в фа зовом демодуляторе 25. Выделение ФМ сигнала иэ ФМ - ЧМ сигнала осуществляется в смесите. ле 11, Каждой поднесущей ЧМ сигнала на входе смесителя 11 соответствует определенное значение частоты ситнала с выхода частотного моду: лятора 16. В результате преобразования на выходе смесителя 11 имеется только ФМ сигнал.Управление работой частотного модулятора 16осуществляется сигналом с выхода интегратора21. При прохождении сигнала через один из по.лосовых фильтров 18 открывается соответствен.но один из ключей 17 частотного модулятора16. Для компенсации задержки сигнала, проис.ходящей в частотном...

Номер патента: 1152055

Опубликовано: 23.04.1985

Авторы: Бозякин, Рощин, Шкаликов

МПК: H01P 1/185

Метки: манипулятор, свч, фазовый

...входного волновода, двухканальный делитель мощности выполненв виде металлической перегородки,соединенной с узкими стенками вход 35ного волновода и расположенной наодинаковом расстоянии от его широкихстенок, первый и второй полупроводниковые диоды размещены в плоскостипоперечного сечения входного волново 4 Ода, при этом их положительные электроды соединены с противоположнымиширокими стенками входного волновода,а к отрицательным электродам подключены проводники, проходящие черезотверстия в совмещенных стенках входного и выходного волноводов и соединенные с второй широкой стенкойвыходного волновода,На фиг. 1 показана конструкция СВЧфазового манипулятора; на фиг. 2 -сечение А-А на фиг. 1.Устройство содержит входной 1 ивыходной 2...

Номер патента: 1181018

Опубликовано: 23.09.1985

Авторы: Бозякин, Деревянский, Рощин, Шкаликов

МПК: H01P 1/18

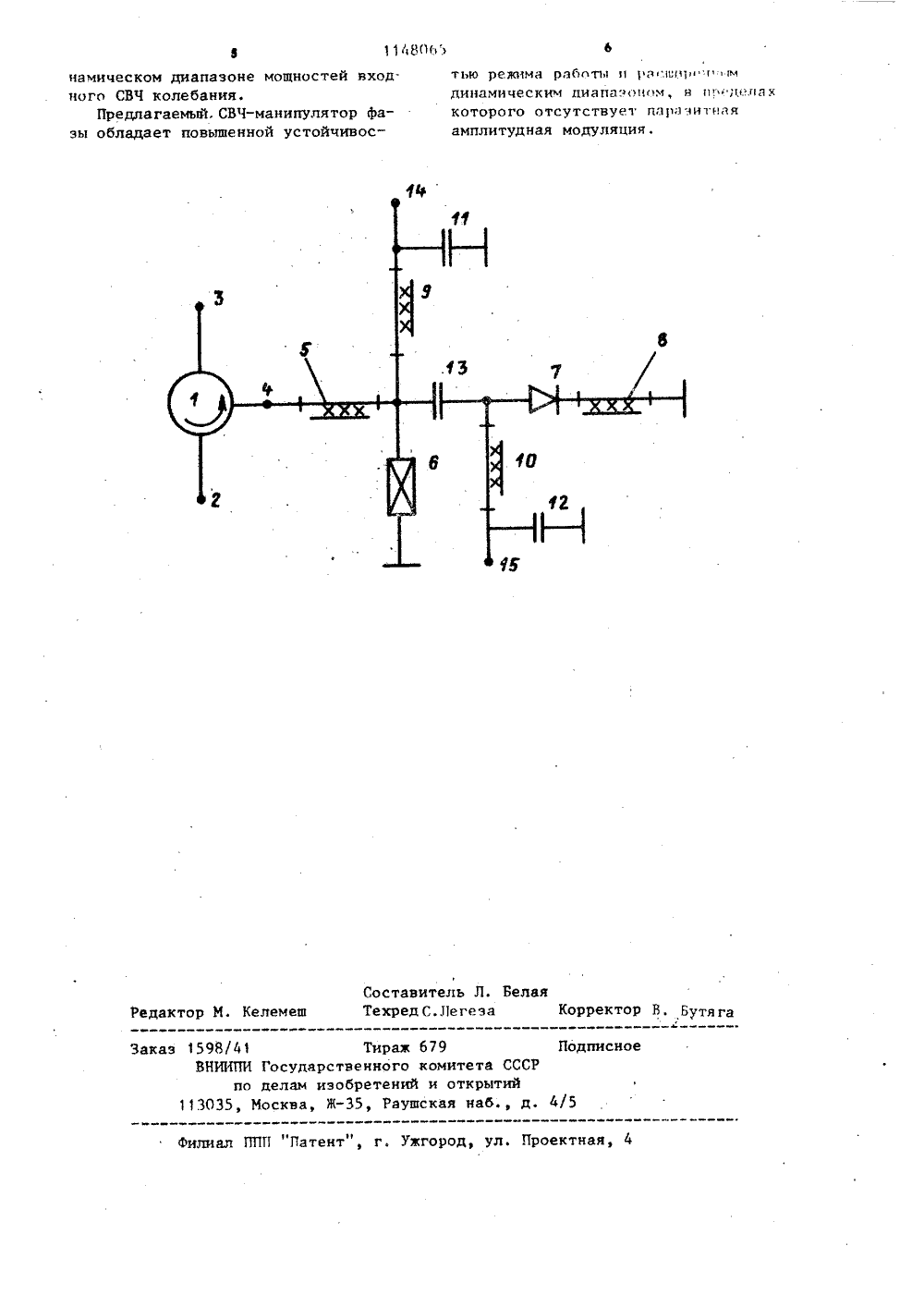

Метки: манипулятор, свч-фазовый

...вторым1 1181018Изобретение относится к радиотехнике и может быть использовано в пе.редатчиках СВЧ.Цель изобретения - расширениедиапазона рабочих частот.На фиг. 1 показана электрическая схема СВЧ-фазового манипулятора;на риг, 2 - форма амплитудно-модулированных (АМ) колебаний.СВЧ-фазовый манипулятор содержитпервый отрезок 1 линии передачи,генераторный диод 2, второй отрезок 3 линии передачи, согласующийэлемент 4, первый коммутаторный диод 5, второй коммутаторный диод 6,первый детекторный диод 7, второйдетекторный диод 8, первый фильтр 9нижних частот, второй фильтр 10 нижних частот, третий отрезок 11 линиипередачи, Фильтр 12 цепи питаниягенераторного диода 2, клемму 13подачи напряжения питания, фильтры14-16 и клемму 17 в цепи...

Номер патента: 1417199

Опубликовано: 15.08.1988

Авторы: Арбузов, Дыкман, Холкин

МПК: H04B 3/54

Метки: двухпроводной, информации, линии, передачи, переменного, питающей, цифровой

...передачи цифровой информации по двухпроводной питающей линии переменноготока; на Фиг.2 - структурная электрическая схема блока кодирования.Устройство передачи цифровой инФормации по двухпроводной питающейлинии переменного тока содержитблок 1 датчиков, конденсатор 2, диодный мост 3, трансформатор 4, ключ5, источник 6 переменного тока,резистор 7, пороговый блок 8, фазовый дискриминатор 9 и блок 10кодирования, содержащий Формирова" 25тель 11 прямоугольных импульсов,умножитель 12 частоты на два, делитель 13 частоты на три и фазовыйманипулятор 14.Устройство передачи цифровой информации по двухпроводной питающейлинии переменного тока работает следующим образом.От источника 6 переменное напряжение подается в двухпроводную ли 3 нию через...
