Система передачи данных

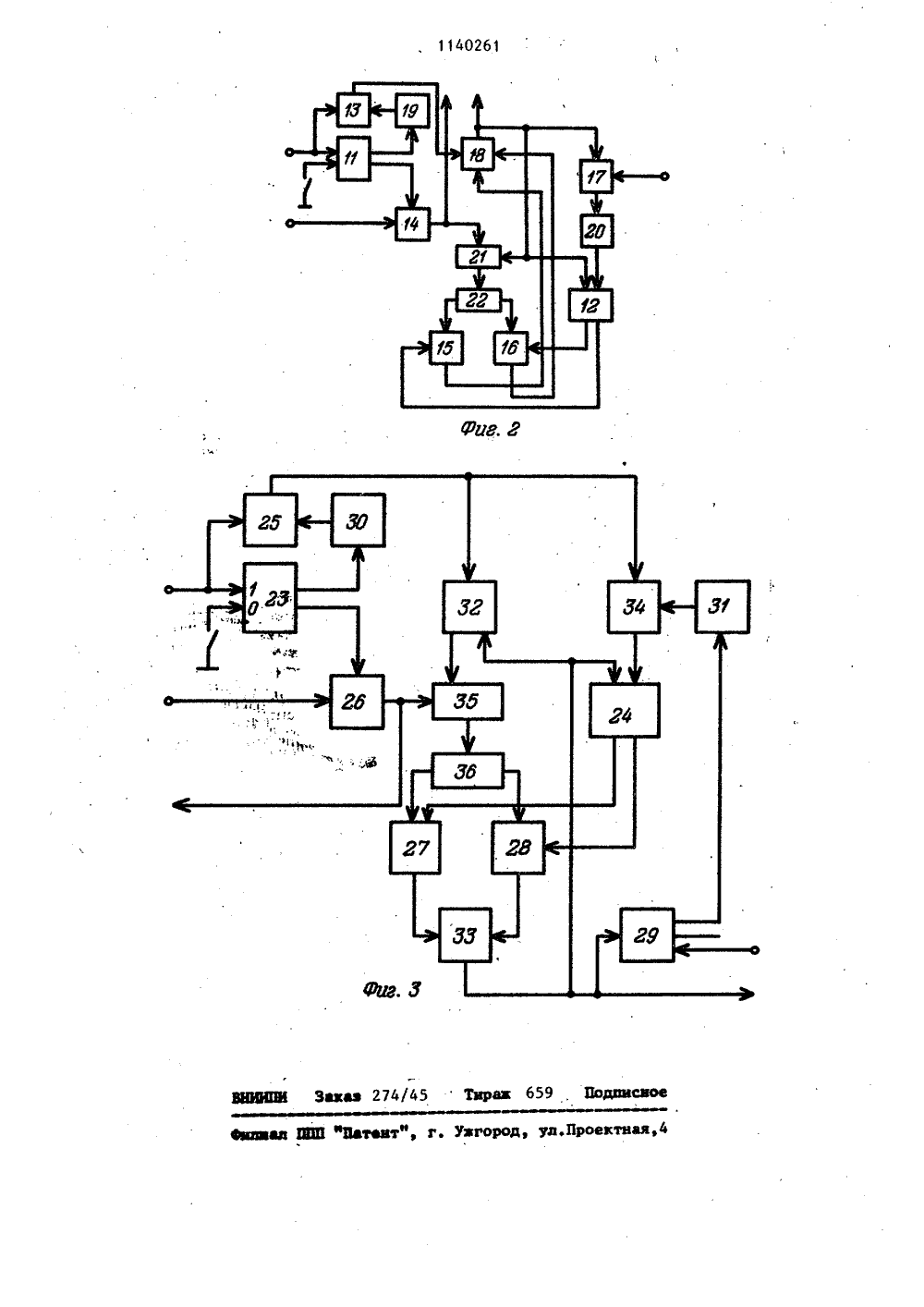

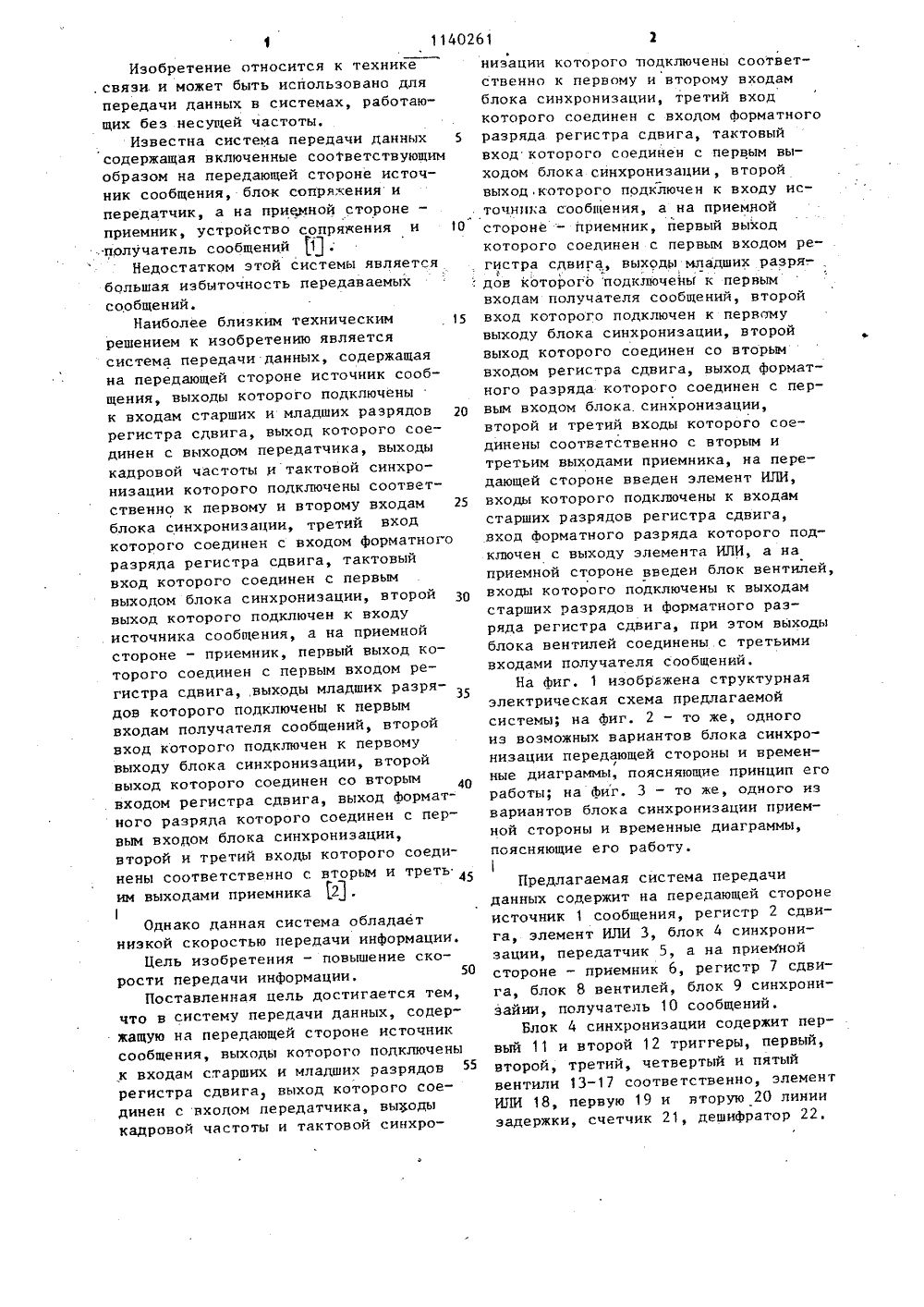

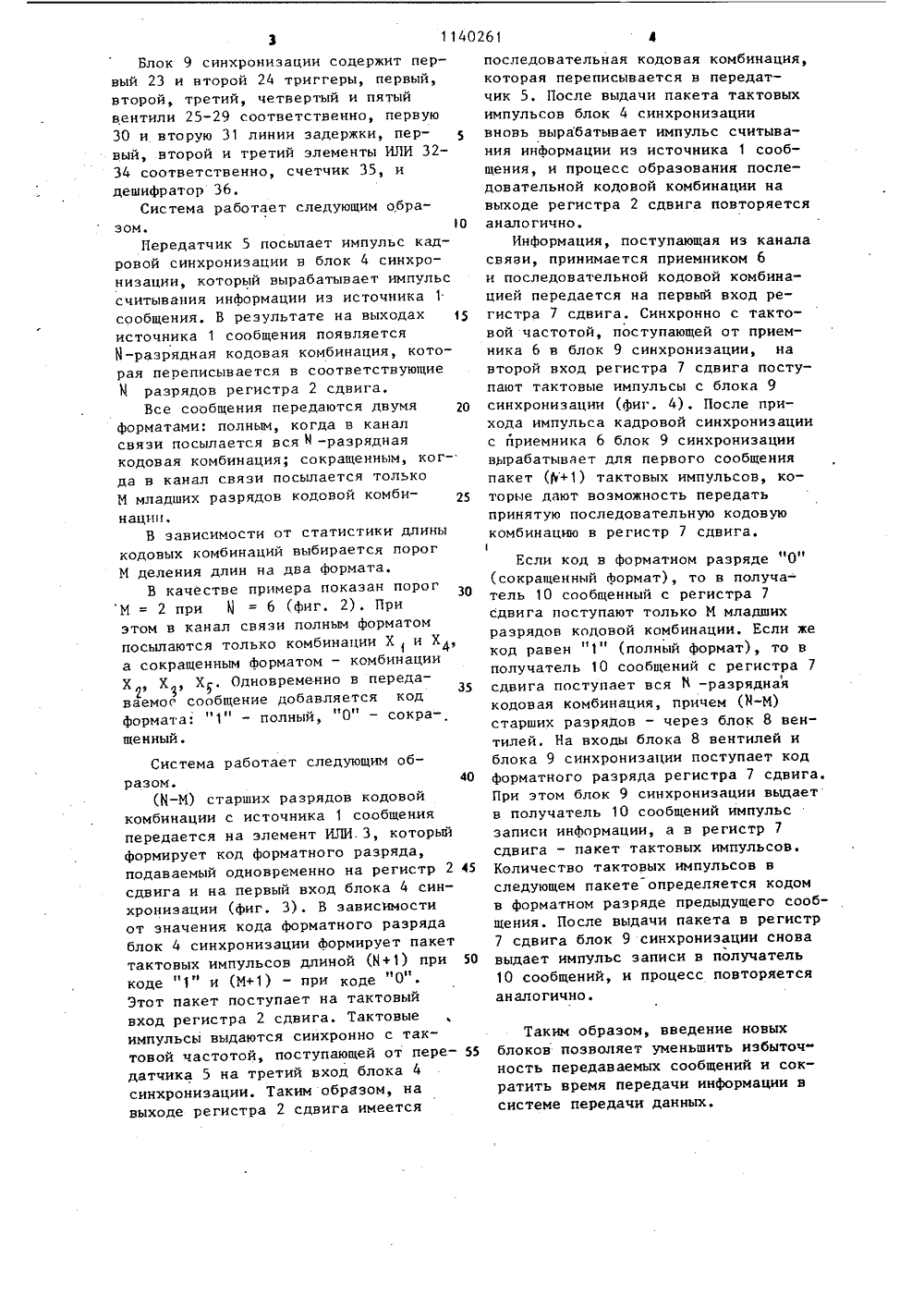

9) ) 5) Н 041.250 МИТЕТ СССРИЙ И ОТНРЫТИЙ ГОСУДАРСТВЕННЫЙПО ДЕЛАМ ИЗОБРЕТЕН ЗОБРЕ ЕТЕЛЬСТВУ ОПИСАН К АВТОРСКОМ ЕНИЯ УС Н.Кулешов(56) 1. Гуров В.С. и др. Передача дискретной информации и телеграфия. М., "Связь", 1974, с. 21-23.2, Усольцев А.Г. и др. Сопряжение дискретных каналов связи с ЭВМ. М., "Связь", 1973, с. 100-106 (прототип).(54)(57) СИСТЕМА ПЕРЕДАЧИ ЛАННЪХ, содержащая на передающей стороне источник сообщения, выходы которого подключены к входам. старших и младших разрядов регистра сдвига, выход которого соединен входом передатчика, выходы кадровой частоты и тактовой синхронизации которого подключены соответственно к первому и второму входам блока синхронизации, третий вход которого соединенс входом форматного разряда регистра сдвига, тактовый вход которого соединен с первым выходом блока синхронизации, второй выход которого подключен к входу источника сообщения, а на приемной стороне - приемник, первыйвыход которого соединен с первымвходом регистрасдвига, выходы младших разрядов которого подключены кпервым входам получателя сообщений,второй вход которого подключен кпервому выходу блока синхронизации,второй выход которого соединен совторым входом регистра сдвига, выходформатного разряда которого соединенс первым входом .блока синхронизации,второй и третий входы которого соединены соответственно с вторым и третьим выходами приемника, о т .л и ч аю щ а я с я тем, что, с целью повышения скорости передачи информации,на передающей стороне введен элементИЛИ, входи которого подключены квходам старших разрядов регистрасдвига, вход форматногоразрядакоторого подключен к выходу элементаИЛИ, а на приемной стороне введенблок вентилей, входы которого подключены к выходам старших разрядов иформатного разряда регистра сдвига,при этом выходы блока вентилей соединены с третьими входами получателя сообщений., связи. и может быть использовано дляпередачи данных в системах, работающих без несущей частоты.Известна система передачи данных 5содержащая включенные соответствующимобразом на передающей стороне источник сообщения, блок сопряжения ипередатчик, а на приемной стороне -приемник, устройство сопряжения и 1 Ополучатель сообщений 1.Недостатком этой системы являетсябольшая избыточность передаваемыхсообщений.Наиболее близким техническим 15решением к изобретению являетсясистема передачи данных, содержащаяна передающей стороне источник сообщения, выходы которого подключенык входам старших и младших разрядов 20регистра сдвига, выход которого соединен с Выходом передатчика, выходыкадровой частоты И тактовой синхронизации которого подключены соответственно к первому и второму входам 25блока синхронизации, третий входкоторого соединен с входом форматногоразряда регистра сдвига, тактовыйвход которого соединен с первымвыходом блока синхронизации, второй ЗОвыход которого подключен к входуисточника сообщения, а на приемнойстороне - приемник, первый выход которого соединен с первым входом регистра сдвигавыходы младших разрядов которого подключены к первымвходам получателя сообщений, второйвход которого подключен к первомувыходу блока синхронизации, второйвыход которого соединен со вторым 4 О. входом регистра сдвига, выход форматного разряда которого соединен с первым входом блока синхронизации,второй и третий входы которого соединены соотВетстВенно с Вторым и треть 45им выходами приемника 12 .Однако данная система обладаетнизкой скоростью передачи информации.Цель изобретения - повышение скорости передачи информации.50Поставленная цель достигается тем,что в систему передачи данных, содержащую на передающей стороне источниксообщения, выходы которого подключенык входам старших и младших разрядов 55регистра сдвига, выход которого соединен с Входом передатчика, выходыкадровой частоты и тактовой синхронизации которого подключены соответственно к первому и второму входам блока синхронизации, третий вход которого соединен с входом форматного разряда регистра сдвига, тактовый вход которого соединен с первым выходом блока синхронизации, второй выход которого подключен к входу источника сообщения, а на приемной стороне - приемник, йервый выход которого соединен с первым входом регистра сдвига, выходш младших разря-. дов которого подключены к первым входам получателя сообщений, второй вход которого подключен к первому выходу блока синхронизации, второй выход которого соединен со вторым входом регистра сдвига, выход форматного разряда которого соединен с первым входом блока синхронизации, второй и третий входы которого соединены соответственно с вторым и третьим выходами приемника, на передающей стороне введен элемент ИЛИ, входы которого подключены к входам старших разрядов регистра сдвига, Вход Форматного разряда которого подключен с выходу элемента ИЛИ, а на приемной стороне введен блок вентилей, входы которого подключены к выходам старших разрядов и форматного разряда регистра сдвига, при этом выходы блока вентилей соединены с третьими входами получателя сообщений.На Фиг. 1 изображена структурная электрическая схема предлагаемой системы; на фиг. 2 - то же, одного иэ возможных вариантов блока синхронизации передающей стороны и времен/ные диаграммы, поясняющие принцип его работы; на фиг. 3 - то же, одного из вариантов блока синхронизации приемной стороны и временные диаграммы, поясняющие его работу. Предлагаемая система передачи данных содержит на передающей стороне источник 1 сообщения, регистр 2 сдвига, элемент ИЛИ 3, блок 4 синхронизации, передатчик 5, а на приемной стороне - приемник 6, регистр 7 сдвига, блок 8 вентилей, блок 9 синхронизайии, получатель 10 сообщений.Блок 4 синхронизации содержит первый 11 и второй 12 триггеры, первый, второй, третий, четвертый и пятый вентили 13-17 соответственно, элемент ИЛИ 18, первую 19 и Вторую 20 линии задержки, счетчик 21, дешифратор 22Блок 9 синхронизации содержит первый 23 и второй 24 триггеры, первый,второй, третий, четвертый и пятыйвентили 25-29 соответственно, первую30 и вторую 31 линии задержки, первый, второй и третий элементы ИЛИ 3234 соответственно, счетчик 35, идешифратор 36,Система работает следующим образом. 1 ОПередатчик 5 посылает импульс кадровой синхронизации в блок 4 синхронизации, который вырабатывает импульссчитывания информации из источника 1сообщения. В результате на выходах 15источника 1 сообщения появляется-разрядная кодовая комбинация, которая переписывается в соответствующиеИ разрядов регистра 2 сдвига.Все сообщения передаются двумяформатами: полным, когда в каналсвязи посылается вся Й -разряднаякодовая комбинация; сокращенным, когда в канал связи посылается толькоМ младших разрядов кодовой комбинаци.В зависимости от статистики длины кодовых комбинаций выбирается порог М деления длин на два Формата.В качестве примера показан порог М = 2 при= 6 (фиг. 2), При этом в канал связи полным форматом посылаются только комбинации Х 1 и Х 4, а сокращенным форматом - комбинации Х Х Х. Одновременно в переда 2 Рваемое сообщение добавляется код формата: "1" - полный, "О" - сокращенный. 30 35 Система работает следующим образом.(Н-М) старших разрядов кодовой комбинации с источника 1 сообщения передается на элемент ИЛИ.3, который формирует код форматного разряда, подаваемый одновременно на регистр 2 45 сдвига и на первый вход блока 4 синхронизации (фиг. 3). В зависимости от значения кода форматного разряда блок 4 синхронизации Формирует пакет тактовых импульсов длиной 5+1) при 50 коде "1" и (М+1) - при коде "0".Этот пакет поступает на тактовый вход регистра 2 сдвига. Тактовые импульсы выдаются синхронно с тактовой частотой, поступающей от пере датчика 5 на третий вход блока 4 синхронизации. Таким образом, на выходе регистра 2 сдвига имеется последовательная кодовая комбинация, которая переписывается в передатчик 5. После выдачи пакета тактовых импульсов блок 4 синхронизации вновь вырабатывает импульс считывания информации из источника 1 сообщения, и процесс образования последовательной кодовой комбинации на выходе регистра 2 сдвига повторяется аналогично.Информация, поступающая из канала свяаи, принимается приемником 6 и последовательной кодовой комбинацией передается на первый вход регистра 7 сдвига. Синхронно с тактовой частотой, поступающей от приемника 6 в блок 9 синхронизации, на второй вход регистра 7 сдвига поступают тактовые импульсы с блока 9 синхронизации (фиг. 4). После прихода импульса кадровой синхронизации с йриемника 6 блок 9 синхронизации вшрабатывает для первого сообщения пакет ф+1) тактовых импульсов, которые дают возможность передать принятую последовательную кодовую комбинацию в регистр 7 сдвига.1Если код в форматном разряде нО" (сокращенный формат), то в получатель 10 сообщенный с регистра 7 сдвига поступают только М младших разрядов кодовой комбинации. Если же код равен "1" (полный формат), то в получатель 1 О сообщений с регистра 7с сдвига поступает вся И -разрядная кодовая комбинация, причем (М-М) старших разрядов - через блок 8 вентилей, На входы блока 8 вентилей и блока 9 синхронизации поступает код форматного разряда регистра 7 сдвига, При этом блок 9 синхронизации выдает в получатель 10 сообщений импульс записи информации, а в регистр 7 сдвига - пакет тактовых импульсов, Количество тактовых импульсов в следующем пакете определяется кодом в форматном разряде предыдущего сообщения. После выдачи пакета в регистр 7 сдвига блок 9 синхронизации снова выдает импульс записи в получатель 10 сообщений, и процесс повторяется аналогично. Таким образом, введение новых блоков позволяет уменьшить избыточность передаваемых сообщений и сократить время передачи информации в системе передачи данных.
