Устройство для управления сортировкой лесоматериалов по размеру

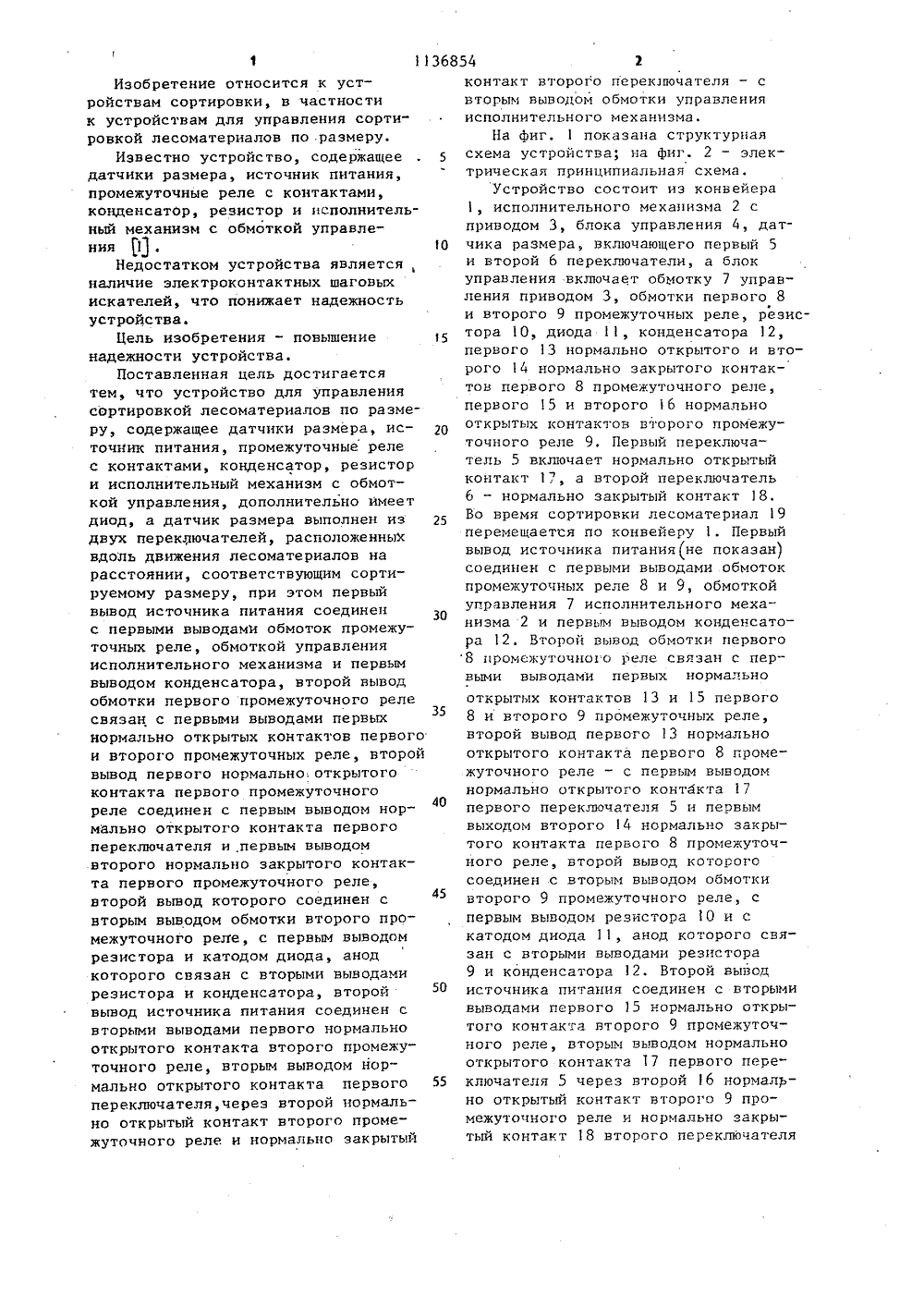

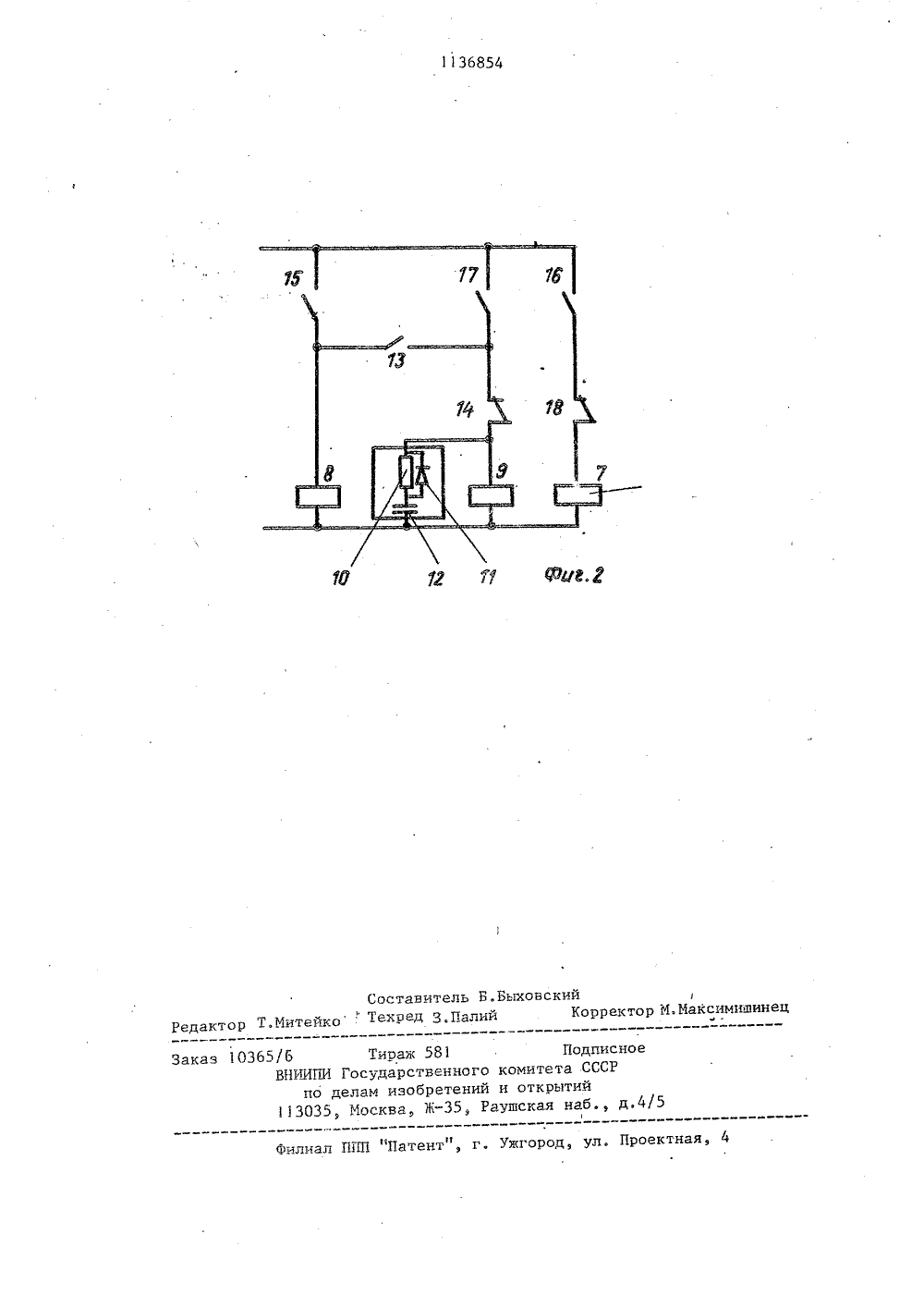

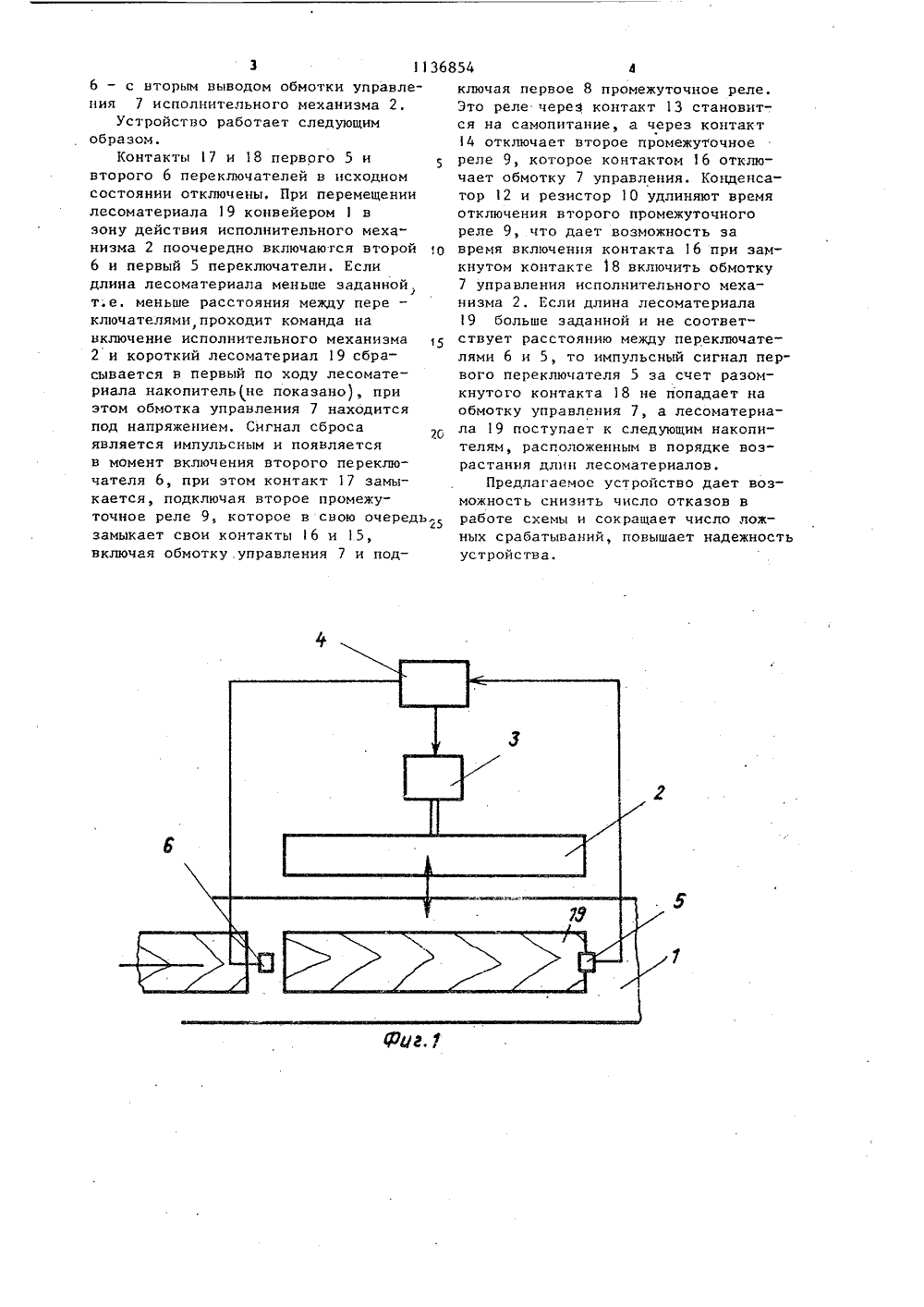

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХ 191 игг 136854 СПУБЛИН 4 (51 5 1 ЕНИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ ПИСАНИЕ ИЗОБРЕ АВТОРСИОМУ СВИДЕТЕЛЬСТВ(71) Головное конструкторское бюродеревообрабатывающего оборудованияВсесоюзного промышленного объединения "Союздревстанкопром"(56) 1. Авторское свидетельство СССРР 980867, кл. В 07 С 5/14, 1982.(54)(57) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯСОРТИРОВКОЙ ЛЕСОМАТЕРИАЛОВ ПО РАЗМЕРУ, содержащее датчики размера, источник питания, промежуточные релес контактами, конденсатор, резистори исполнительный механизм с обмоткойуправления, о т л и ч а ю щ е е с ятем, что, с целью повышения надежности устройства, оно дополнительноимеет диод, а датчик размера выполнен иэ двух переключателей, расположенных вдоль движения лесоматериаловна расстоянии, соответствующем сортируемому размеру, при этомпервыйвывод источника питания соединен спервыми выводами обмоток промежуточных реле, обмоткой управления исполнительного механизма и первым выводом конденсатора, второи вывод обмотки первого промежуточного релесвязан с первыми выводами первыхнормально открытых контактов первого и второго промежуточных реле,второй вывод первого нормально открытого контакта первого промежуточного реле соединен с первым выводомнормально открытого контакта перво-го переключателя и первым выводомвторого нормально закрытого контакта первого промежуточного реле, второй вывод которого соединен с вторымвыводом обмотки второго промежуточного реле, с первым выводом резистора и катодом диода, анод которогосвязан с вторыми выводами резистораи конденсатора, второй вывод источника питания соединен с вторыми выводами первого нормально открытогоконтакта второго промежуточного релевторым выводом нормально открытогоконтакта первого переключателя,через второй нормально открытыйконтакт второго промежуточногореле и нормально закрытый контактвторого переключателя - с вторымвь.во,ом обмотки управления исполни:зльного механизма.20 30 45 Изобретение относится к устройствам сортировки, в частности к устройствам для управления сортировкой лесоматериалов по размеру.Известно устройство, содержащее датчики размера, источник питания, промежуточные реле с контактами, конденсатОр, резистор и исполнительный механизм с обмоткой управления Д .Недостатком устройства является, наличие электроконтактных шаговых искателей, что понижает надежность устройства.Цель изобретения - повышение надежности устройства.Поставленная цель достигается тем, что устройство для управления сортировкой лесоматериалов по размеру, содержащее датчики размера, источник питания, промежуточные реле с контактами, конденсатор, резистор и исполнительный механизм с обмоткой управления, дополнительно имеет диод, а датчик размера выполнен из двух переключателей, расположенных вдоль движения лесоматериалов на расстоянии, соответствующим сортируемому размеру, при этом первый вывод источника питания соединен с первыми выводами обмоток промежуточных реле, обмоткой управления исполнительного механизма и первым выводом конденсатора, второй вывод обмотки первого промежуточного реле связан с первыми выводами первых нормально открытых контактов первого и второго промежуточных реле, второй вывод первого нормально, открытого контакта первого промежуточного реле соединен с первым выводом нормально открытого контакта первого переключателя и,первым выводом второго нормально закрытого контакта первого промежуточного реле, второй вывод которого соединен с вторым выводом обмотки второго промежуточного реле, с первым выводом резистора и катодом диода, анод которого связан с вторыми выводами резистора и конденсатора, второй вывод источника питания соединен с вторыми выводами первого нормально открытого контакта второго промежуточного реле, вторым выводом нормально открытого контакта первого переключателя, через второй нормально открытый контакт второго промежуточного реле и нормально закрытый 1 О 15 25 35 40 50 55 контакт второго переключателя - с вторым выводом обмотки управления исполнительного механизма.На фиг. 1 показана структурная схема устройства; на фиг. 2 - электрическая принципиальная схема,Устройство состоит иэ конвейера 1, исполнительного механизма 2 с приводом 3, блока управления 4, датчика размера, включающего первый 5 и второй 6 переключатели, а блок управления включает обмотку 7 управления приводом 3, обмотки первого 8 и второго 9 промежуточных реле, резистора 10, диода 11, конденсатора 12, первого 13 нормально открытого и второго 14 нормально закрытого контактов первого 8 промежуточного реле, первого 5 и второго 16 нормально открытых контактов второго промежуточного реле 9, Первый переключатель 5 включает нормально открытый контакт 17, а второй переключатель 6 - нормально закрытый контакт 18, Во время сортировки лесоматериал 19 перемещается по конвейеру 1, Первый вывод источника питания не показан) соединен с первыми выводами обмоток промежуточных реле 8 и 9, обмоткой управления 7 исполнительного механизма 2 и первым выводом конденсатора 12. Второй вывод обмотки первого 8 промежуточного реле связан с первыми выводами первых нормально открытых контактов 13 и 15 первого 8 и второго 9 промежуточных реле, второй вывод первого 13 нормально открытого контакта первого 8 промежуточного реле - с первым выводом нормально открытого контакта 17 первого переключателя 5 и первым выходом второго 14 нормально закрытого контакта первого 8 промежуточного реле, второй вывод которого соединен с вторым выводом обмотки второго 9 промежуточного реле, с первым выводом резистора 10 и с катодом диода 11, анод которого связан с вторыми выводами резистора 9 и конденсатора 12, Второй вывод источника питания соединен с вторыми выводами первого 15 нормально открытого контакта второго 9 промежуточного реле, вторым выводом нормально открытого контакта 7 первого переключателя 5 через второй 16 нормально открытый контакт второго 9 промежуточного реле и нормально закрытый контакт 18 второго переключателя136854 з6 - с вторым выводом обмотки управления 7 исполнительного механизма 2.Устройство работает следующим образом.Контакты 17 и 18 первого 5 и5 второго 6 переключателей в исходном состоянии отключены, При перемещении лесоматериала 19 конвейером 1 в зону действия исполнительного механизма 2 поочередно включаются второй о 6 и первый 5 переключатели. Если длина лесоматериала меньше заданной.I т.е. меньше расстояния между пере - ключателями,проходит команда на включение исполнительного механизма 2 и короткий лесоматериал 19 сбрасывается в первый по ходу лесоматериала накопительне показано), при этом обмотка управления 7 находится под напряжением, Сигнал сброса является импульсным и появляется в момент включения второго переключателя 6, при этом контакт 17 замыкается, подключая второе промежуточное реле 9, которое в свою очередь.с 5 замыкает свои контакты 6 и 15, включая обмотку .управления 7 и подключая первое 8 промежуточное реле. Это реле через контакт 13 становится на самопитание, а через контакт 14 отключает второе промежуточное реле 9, которое контактом 16 отключает обмотку 7 управления. Конденсатор 12 и резистор 10 удлиняют время отключения второго промежуточного реле 9, что дает возможность за время включения контакта 16 при замкнутом контакте 8 включить обмотку 7 управления исполнительного механизма 2, Если длина лесоматериала 19 больше заданной и не соответствует расстоянию между переключателями 6 и 5, то импульсный сигнал первого переключателя 5 за счет разомкнутого контакта 18 не попадает на обмотку управления 7, а лесоматериала 19 поступает к следующим накопителям, расположенным в порядке возрастания длин лесоматериалов.Предлагаемое устройство дает возможность снизить число отказов в работе схемы и сокращает число ложных срабатываний, повышает надежность устройства.113 б 854 Составитель Б.БыховскийТехред З.Палий Корректор М.Иаксимиаи Т,Иитейк едакт Подписное Заказ 103 б илиал ППП Патентул. Проектная,/б Тирах ВНИИ 1 о 1 Государс по делам изо 113035, Москва, твенно бретен Ж,о комитета СССРй и открытийРаушская наб., д,4
