Дозатор сыпучих материалов

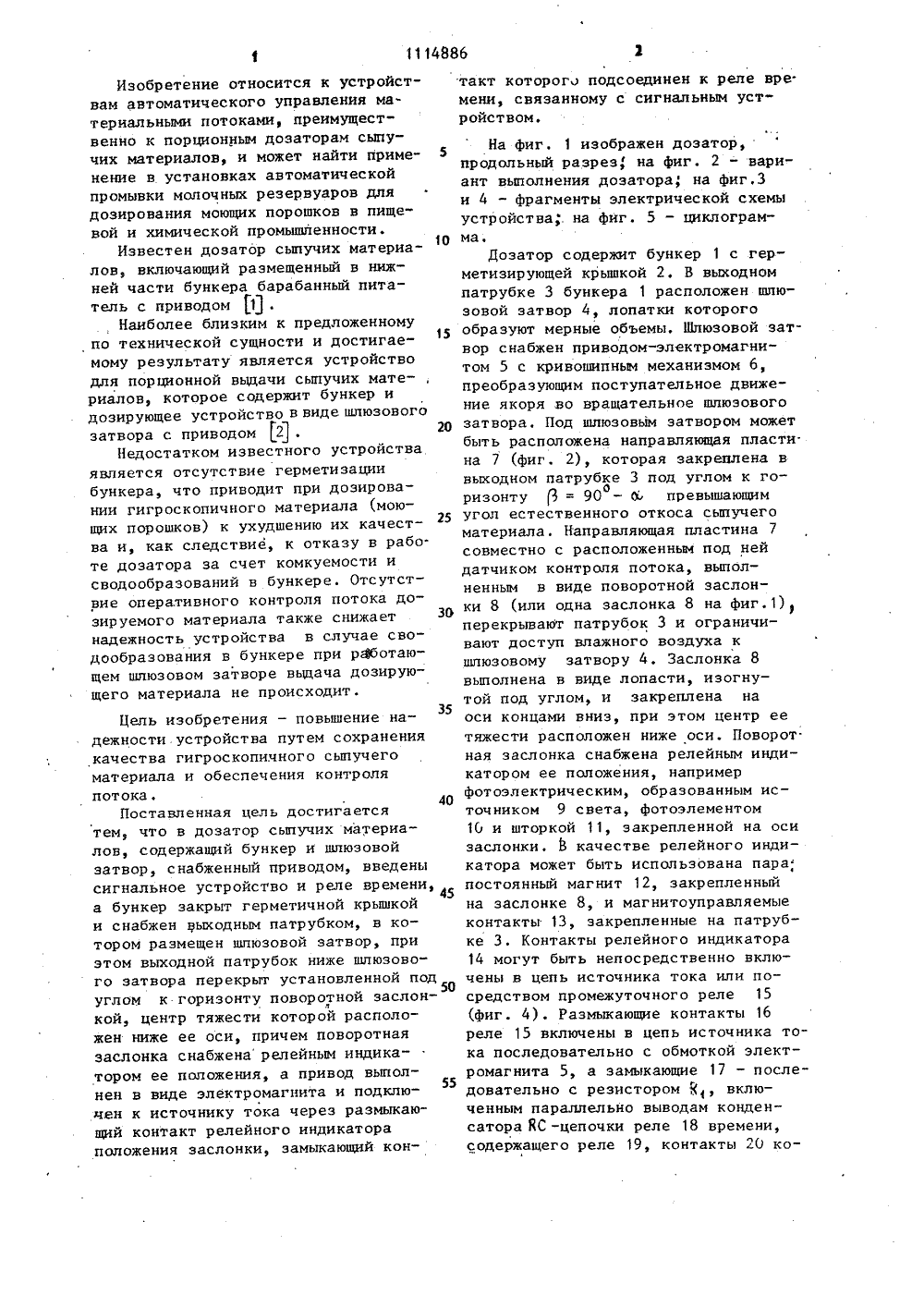

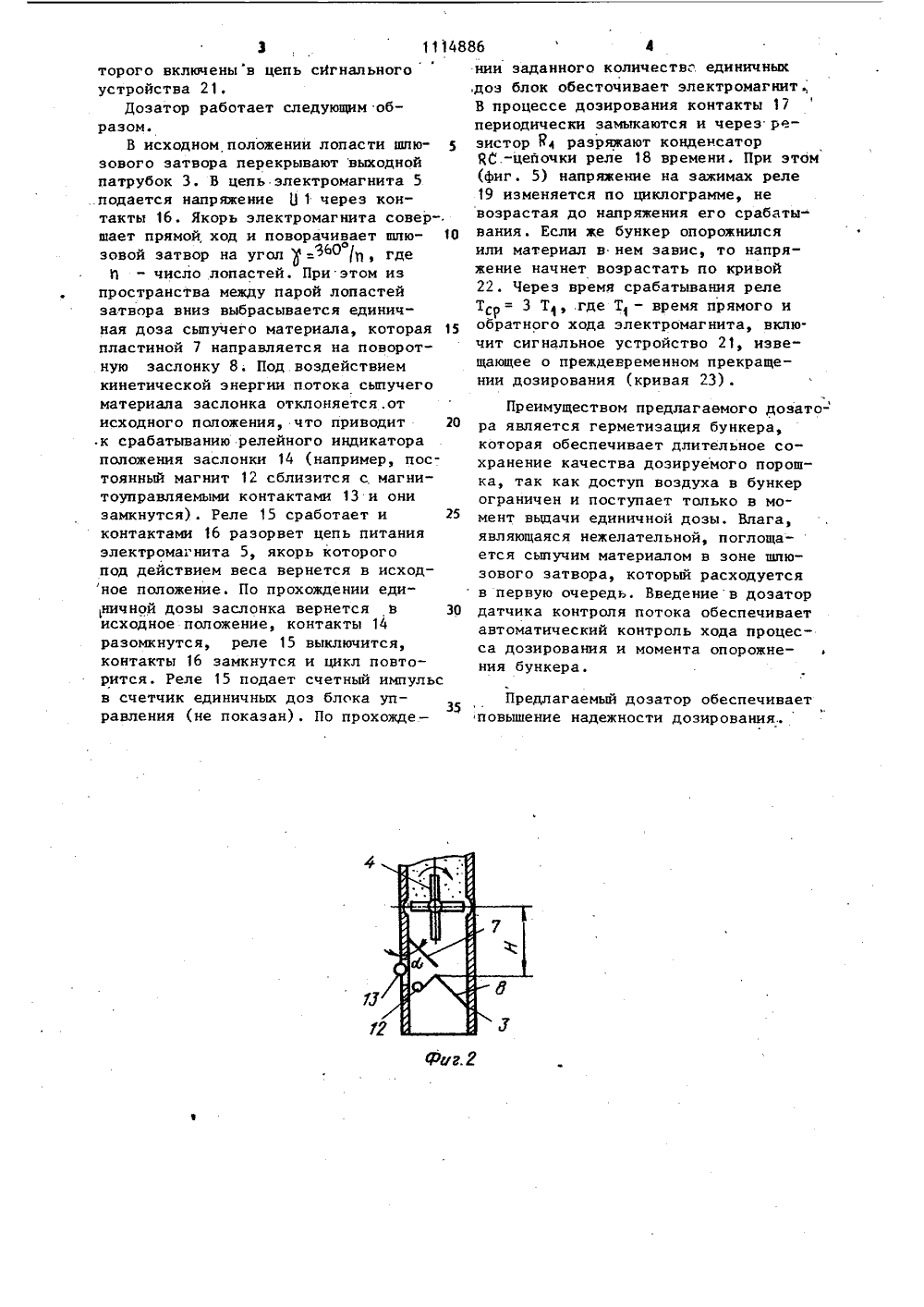

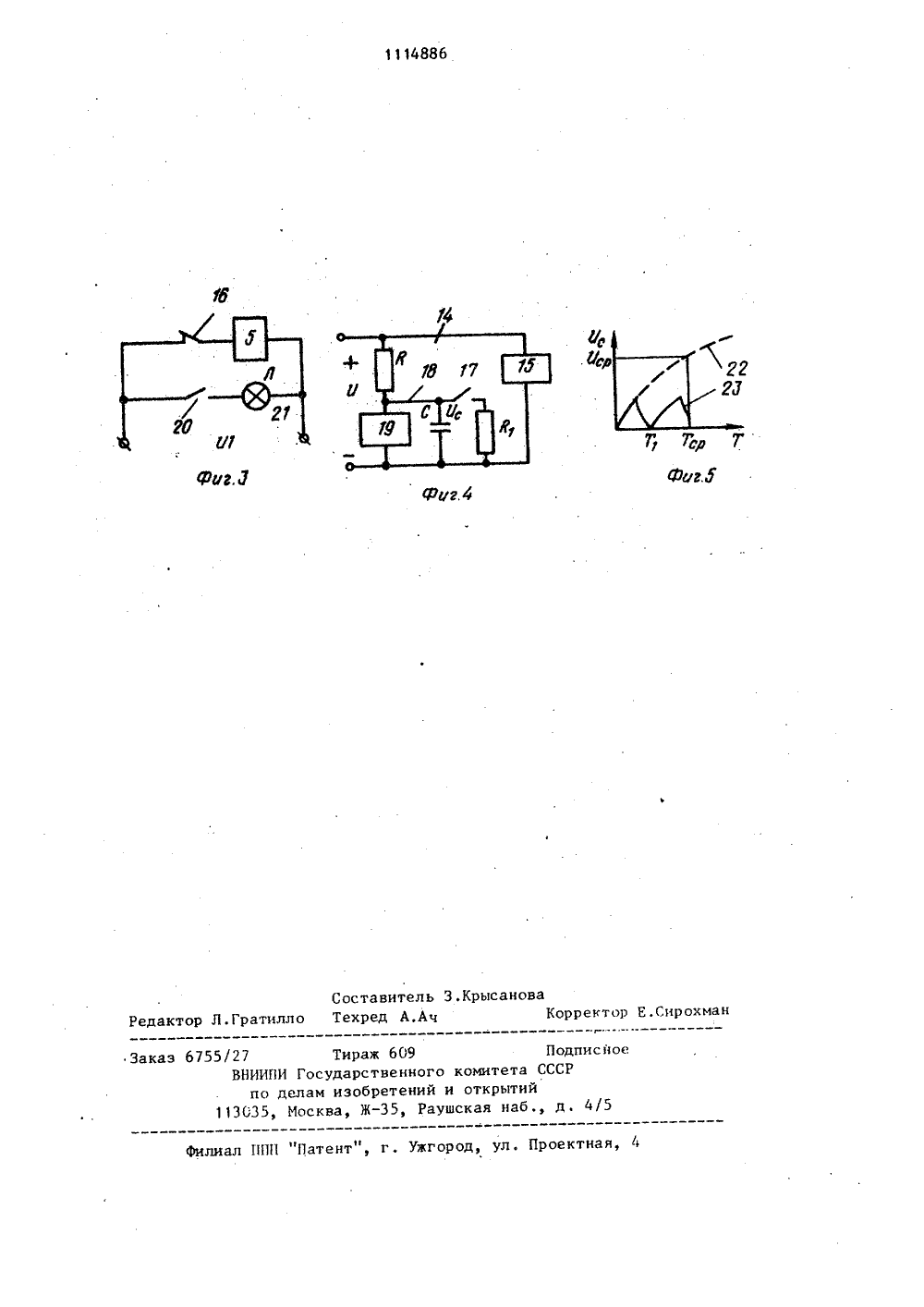

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК аю 80 ев 3159 С 01 Р 11 24 ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬПЪЮ(71) Всесоюзный научно-исследовательский институт комплексных проблеммашиностроения для животноводстваи кормопроизводства(56) 1, Авторское свидетельство СССРУ 245396, кл . С 01 Р 11/24, 1962.2. Авторское свидетельство СССРу 460442, кл. С 01 Г 11/24, 1973(54) (57) ДОЗАТОР СЪПУЧИХ ИАТЕРИАЛОВ, содержащий бункер и шлюзовой затвор,. снабженный приводом, о т л и ч а ющ и й с я тем, что, с целью повышения его надежности путем сохранения качества гигроскопическогосыпучего материала и обеспеченияконтроля потока, в него введены сиг"нальное устройство и реле времени,а бункер закрыт герметичной крышкойи снабжен выходным патрубком, вкотором размещен шлюзовой затвор,при этом выходной патрубок нижешлюзового затвора перекрыт установленной под углом к горизонту поворотной заслонкой, центр тяжестикоторой расположен ниже ее оси, причем поворотная заслонка снабженарелейным индикатором ее положения,а привод выполнен в виде электромагнита и подключен к источникутока через размыкающий контакт релейного. индикатора положения заслонки,замыкающий контакт которого подсоединен к реле времени, связанномус сигнальным устройством,5 1 О 15 20 25 Изобретение относится к устройствам автоматического управления материальными потоками, преимущественно к порционным дозаторам сыпу" чих материалов, и может найти применение в установках автоматической промывки молочных резервуаров для дозирования моющих порошков в пище" вой и химической промышленности,Известен дозатор сыпучих материалов, включающий размещенный в нижней части бункера барабанный пита- тель с приводом И ., Наиболее близким к предложенному по технической сущности и достигаемому результату является устройство для порционной выдачи сыпучих материалов, которое содержит бункер и дозирующее устройство в виде шлюзового затвора с приводом 2 .Недостатком известного устройства является отсутствие герметизации бункера, что приводит при дозировании гигроскопичного материала (моющих порошков) к ухудшению их качества и, как следствие, к отказу в работе дозатора за счет комкуемости и сводообразований в бункере. Отсутствие оперативного контроля потока дозируемого материала также снижает надежность устройства в случае сводообразования в бункере при работающем шлюзовом затворе выдача дозирую- щего материала не происходит. Цель изобретения - повышение надежности устройства путем сохранениякачества гигроскопичного сыпучегоматериала и обеспечения контроляпотока,Поставленная цель достигаетсятем, что в дозатор сыпучих материалов, содержащий бункер и шлюзовойзатвор, снабженный приводом, введенысигнальное устройство и реле времени,а бункер закрыт герметичной крышкойи снабжен выходным патрубком, в котором размещен шлюзовой затвор, приэтом выходной патрубок ниже шлюзового затвора перекрыт установленной подуглом к горизонту поворотной заслонкой, центр тяжести которой расположен ниже ее оси, причем поворотнаязаслонка снабжена релейным индикатором ее положения, а привод выполнен в виде электромагнита и подключен к источнику тока через размыкающий контакт релейного индикатораположения заслонки, замыкающий кон 35 40 45 50 55 такт которого подсоединен к реле вре.мени, связанному с сигнальным устройством. На фиг. 1 изображен дозатор,продольный разрез, на фиг. 2 - вариант выполнения дозатора, на фиг,3и 4 - фрагменты электрической схемыустройства;. на фиг. 5 - циклограмма,Дозатор содержит бункер 1 с герметизирующей крьппкой 2, В выходном патрубке 3 бункера 1 расположен шлюзовой затвор 4, лопатки которого образуют мерные объемы, Шлюзовой затвор снабжен приводом-электромагнитом 5 с кривошипным механизмом б,преобразующим поступательное движе"ние якоря во вращательное шлюзового затвора, Под шлюзовым затвором может быть расположена направляющая пласти. на 7 (фиг. 2), которая закреплена в выходном патрубке 3 под углом к гооризонту 3 = 90 - б превышающим угол естественного откоса сыпучего материала. Направляющая пластина 7 совместно с расположенным под ней датчиком контроля потока, выполненным в виде поворотной заслонки 8 (или одна заслонка 8 на фиг.1)перекрывают патрубок 3 и ограничивают доступ влажного воздуха кшлюзовому затвору 4. Заслонка 8выполнена в виде лопасти, изогнутой под углом, и закреплена наоси концами вниз, при этом центр еетяжести расположен ниже оси. Поворот.ная заслонка снабжена релейным индикатором ее положения, напримерфотоэлектрическим, образованным ис -точником 9 света, фотоэлементом10 и шторкой 11, закрепленной на осизаслонки, В качестве релейного инди -катора может быть использована пара;постоянный магнит 12, закрепленныйна заслонке 8, и магнитоуправляемыеконтакты 13, закрепленные на патрубке 3. Контакты релейного индикатора14 могут быть непосредственно включены в цепь источника тока или посредством промежуточного реле 15(фиг. 4). Размыкающие контакты 16реле 15 включены в цепь источника тока последовательно с обмоткой электромагнита 5, а замыкающие 17 - последовательно с резистором Й, включенным параллельно выводам конденсатора 8 С -цепочки реле 18 времени,содержащего реле 19, контакты 20 ко1114886 тавитель З,Крысанов едакт Корректор Е,Сирохман Л. Гр атилл ехред А,А 5/27 Тираж 609 Подп ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д
