Прибор для измерения прогиба при испытаниях на изгиб
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 110779
Автор: Ляховский
Текст

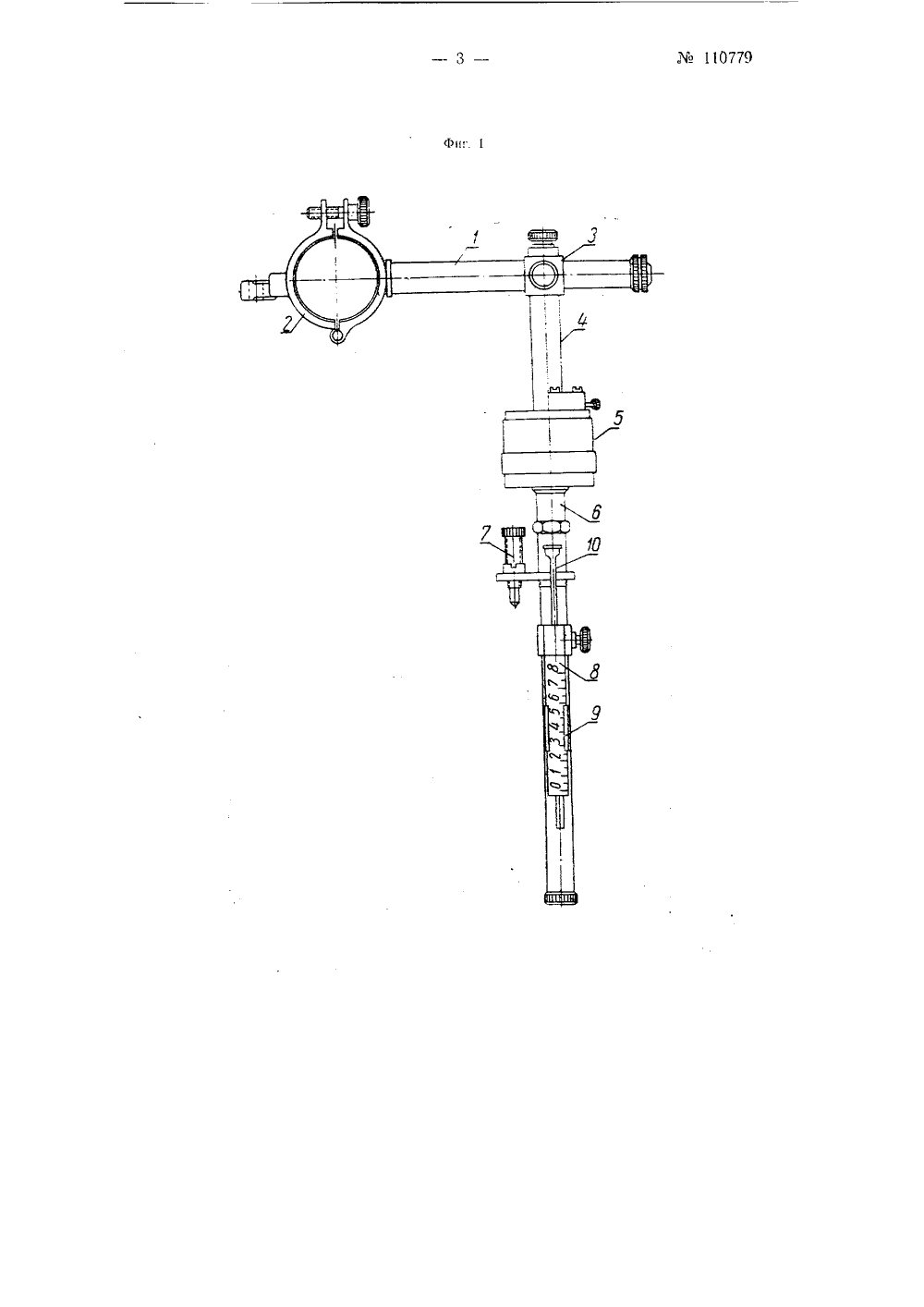

1 орД 1";, ,.,САНИЕ ИЗОБРЕТЕНИЯВТСРСКОМУ СВИДЕТЕЛЬСТВУ В, Ляховс РИБОР ДЛ ИСИЗМЕРЕНИЯ ПРОГИБА ПР1 ТАНИЯХ НА ИЗГИБ а,Хв 25072 /575539приборостроения СС Предметом изобретения является электропрогибомер для измерения стрелы прогиба при испытании образцов на изгиб.Известные машины и приборы не позволяют определять стрелу прогиба у таких материалов как чугун, так как не имеют приспособлений, фиксирующих прогиб в момент разрушения образца.Особенностью предложенного прибора является то, что благодаря наличию электропрерывателя в цепи катушки тягового электромагнита нониусная рамка перемсгцается по шкале прибора только во время изгиба образца, останавливаясь в момент его разрушения.На фиг.представлен общий вид предложенного элехтропрогцбо.ера: на фиг. 2 - электропрерыватель, фиксирующий момент разрушения.Электропрогибомер состоит цз следующих оснсвных деталей: стойки 1 для крепления прибора с двумя хомутиками 2 и 3, вертикальной стойки 4, электромагнита 6, кроншЗаявлено 21 сентября 1953 г Министерство .;:агиинсстрссни тейна 6, упора 7, линейки 8, нониусной рамки 9 и тяги 10,В приборе в виде отдельного хзла изготовлен электропрерыватель, фиксирующий момент разрушения.Элсктропрерыватель, прикрепленный с помощью хомута 11 к верхнец споре машцнь 1, состоит цз следующих основных деталей: стержня 12, соединенного с эбонитовь 1 м стержнем 13, пружин 14 и 15, с помощью которых стержень 12 прижимается к испытываемою образцу и контактов 16, закрепленнгых на корпусе прерывателя при помощи пружин 17.Прибср устанавлцвается на неподвижной колонне машины и закрепляется с помощью хомутика 2, после чего траверса машины поднимается до соприкосновения ножа с образцом,Затем электромагнит 5 опускается до соприкосновения упора 7 с траверсой машины. Нон 11 усная рамка 9 устанавливается з нулевое положение ц закрепляется ка тяге 10, о 110779В процессе испытания электромагнит 5 перемещается вместе с траверсой и тянет за собой тягу 10 и рамку 9. В момент разрушения образца стержень 12 электропрерывателя под действием пружин 14 и 15 опускается и размыкает контакты 1 б, тем самым размыкая цепь питания электромагнита, который перестает перемещать тягу 10, Нониусная рамка 9 останавливается. По положению нониусной рамки определяют стрелу прогиба образца.Предм ет изобретенияПрибор для измерения прогиба при испытаниях на изгиб, заключаюший в себе упор, взаимодействующий с испытуемым образцом и представляющий указатель отсчет- ного приспособления, отл и ч а ющ и й с я тем, что для более точной фиксации положения указателя в момент разрушения образца, связь упора с указателем осуществлена с помощью электромагнита, выключаемого в момент разрушения образца.2. Форма выполнения прибора по п. 1, отличающаяся тем, что для выключения электромагнита использована контактная схема, взаимодействующая с образцом и размыкаюшая цепь.тв. редактор Л, П. СитникСтандартгиз. Подп. к печ. 19/г 1958 г. Объем 0,34 п. л. Тираж 1100. Цена 50 копТипография Комитета по делам наобретенпй и открытий при Совете Министров ССС Москва, Неглинная, 23. Зак. 3445.
СмотретьЗаявка
575539, 21.09.1953
Ляховский С. В
МПК / Метки
Метки: изгиб, испытаниях, прибор, прогиба
Опубликовано: 01.01.1957
Код ссылки
