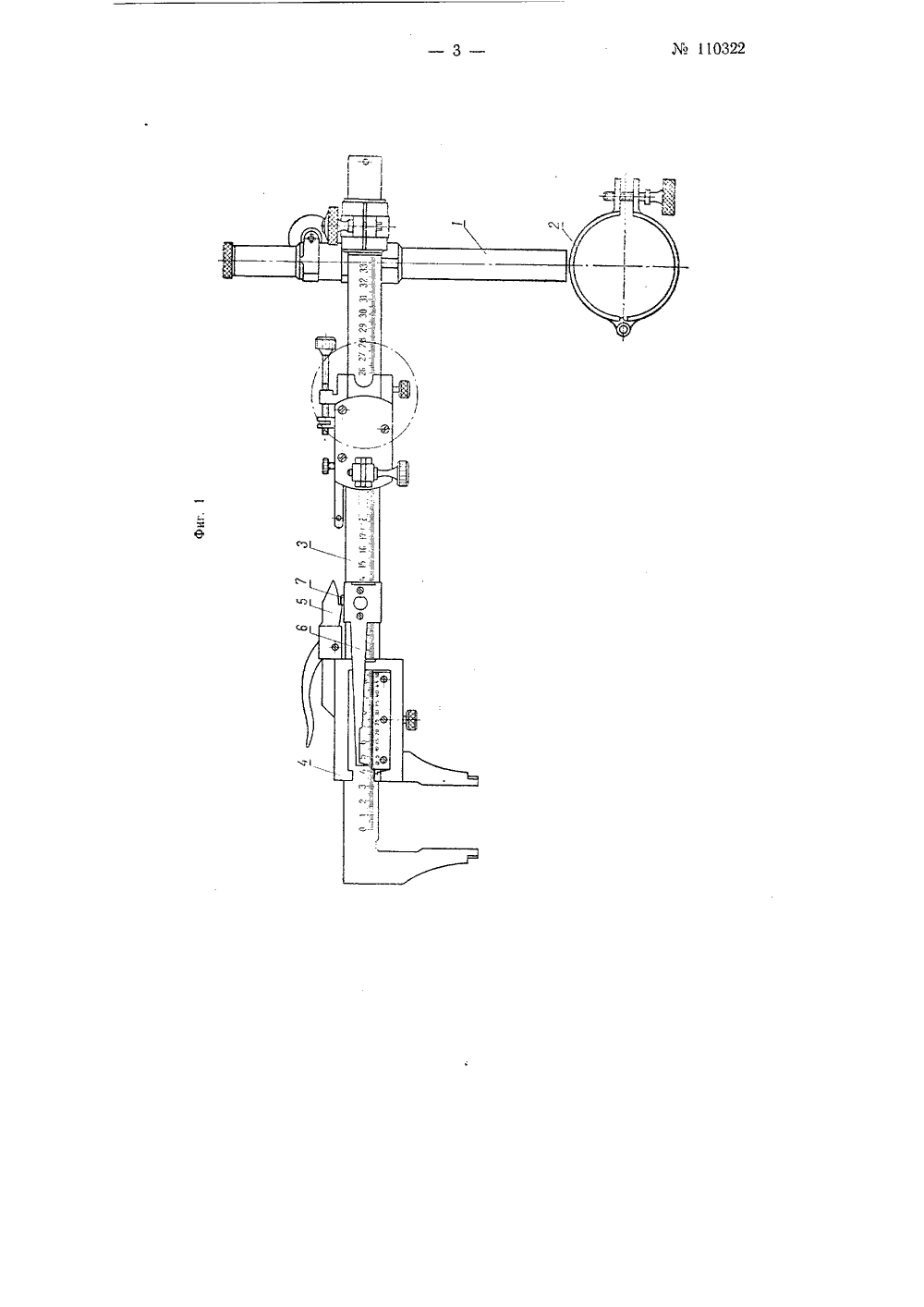

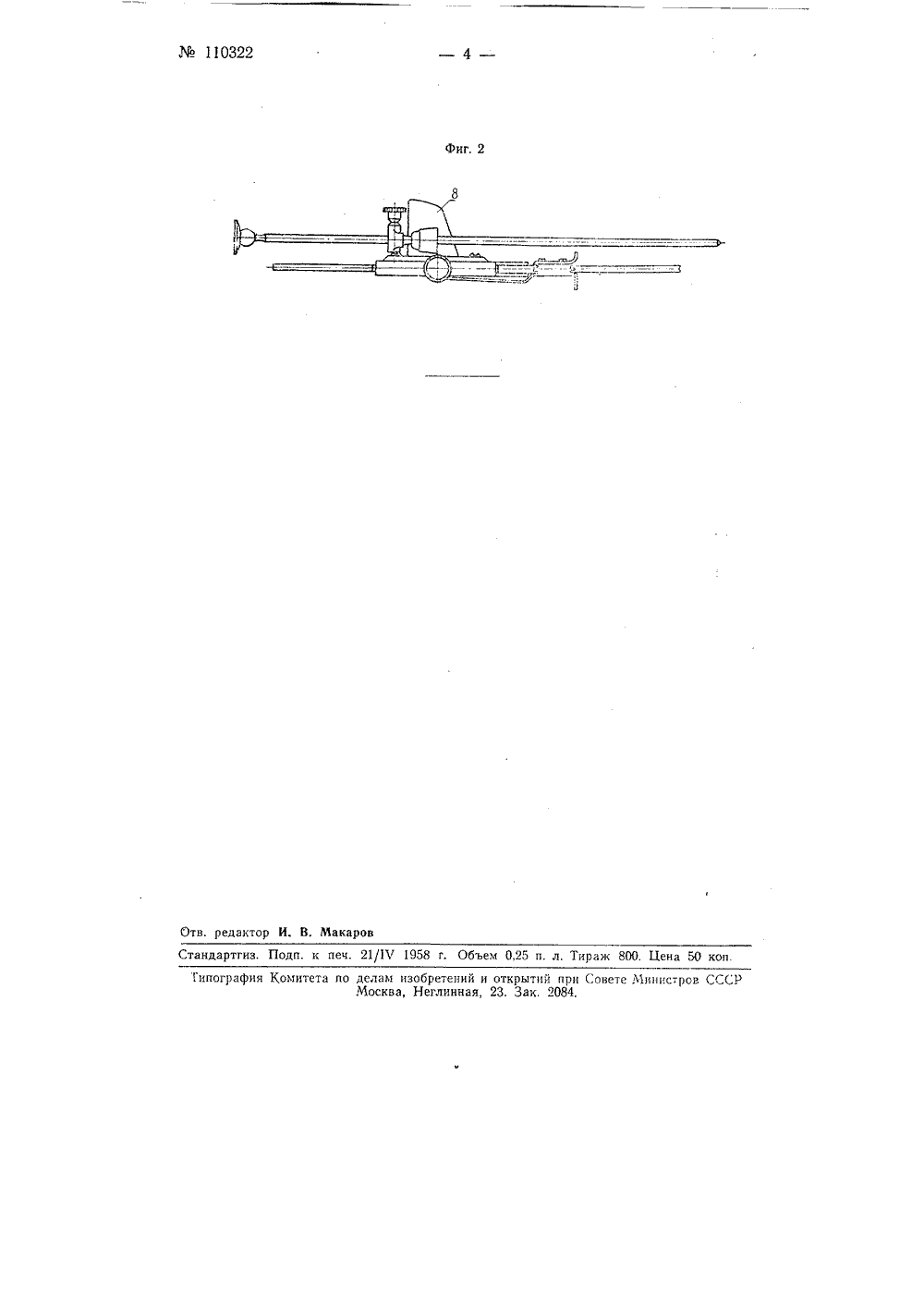

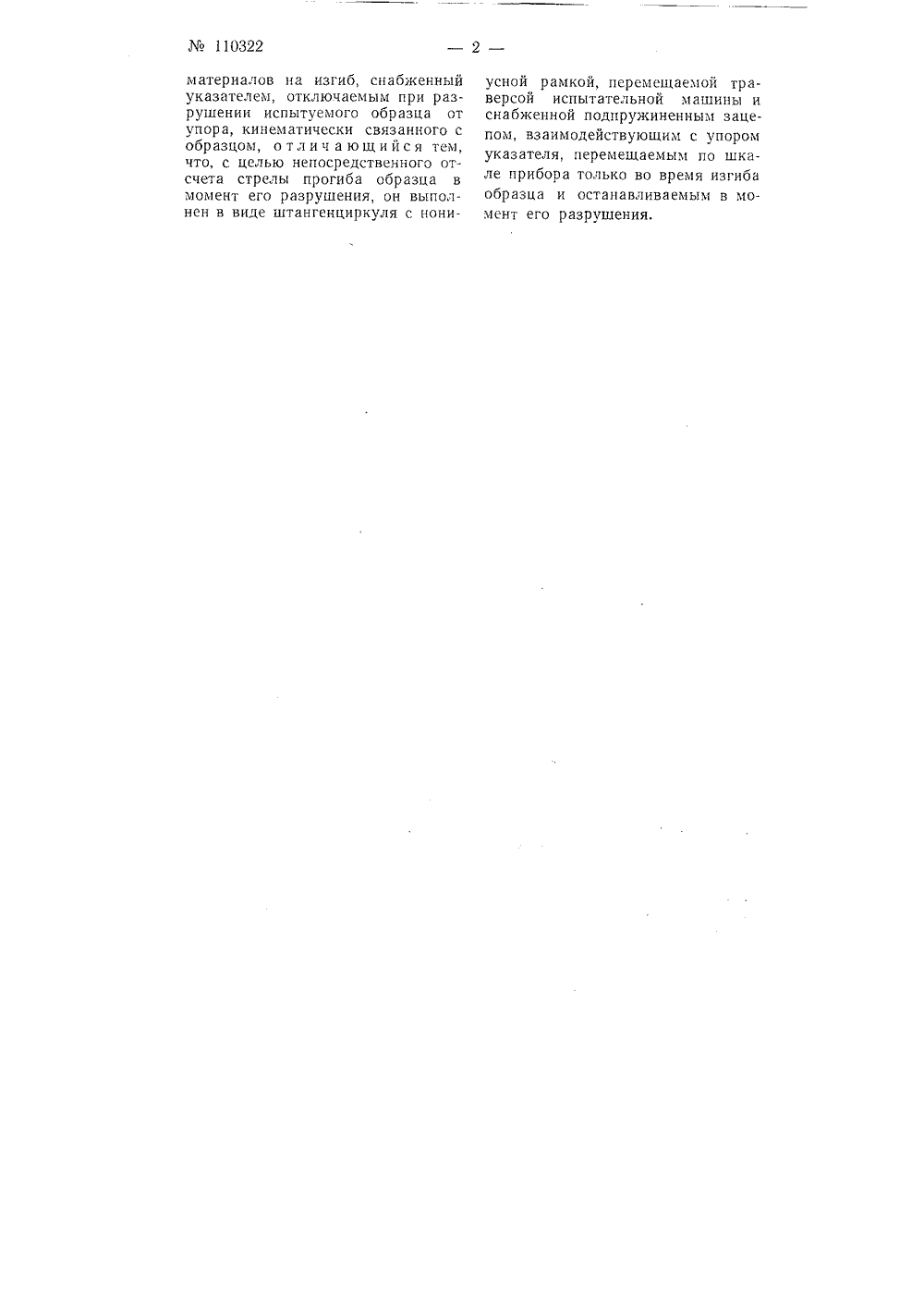

Прибор для измерения стрелы прогиба при испытании образцов материалов на изгиб

Номер патента: 599191

Опубликовано: 25.03.1978

Автор: Емелин

МПК: G01N 3/32

Метки: вращающегося, изгибающим, моментом, нагружения, образца

...поперечную. нагрузку прикладывают черезвторую опору, выполненную с возможностьюперемещення вдоль рычага.На чертеже изображена схема осуществлення способа.Испытываемый образец 1 длиной ь консольно закрепляют в захвате-шпннделе 2н вращают вместе с ннм, Параллельнообразцу размещают рычаг 3, нмеюший пвеопоры 4 н 5, допускающне вращение образца этноснтельно опоры.Опора, 4 выполнена с возможностью перемещеняя вдоль рычага, в опора 5 размещена в сечении А-Аконсольного. закрепления образца,Груз Р.подвешивают к свободному концу рычага на рвсстояннн Ь от сечення А-А,Поперечную нагрузку к образцу прикладываютчерез опору 4, Если поперечная сила Я приложена к образцу на расстоянии с от места закрепления (сеченяя А-А), онв равна899191 10...

Номер патента: 1057902

Опубликовано: 30.11.1983

Авторы: Комаров, Титов

МПК: G01R 35/00

Метки: измерительных, поверки, приборов, стрелочным, указателем

...соединен с пятым выходом программирующего блока.На фиг. 1 представлена конструктивная схема основных элементов уста новки для поверки измерительныхприборов со стрелочным указателем)на фиг. 2 - вид А на фиг. 1; нафнг. 3 - схема электрических соединений; на фиг. 4 - зависимости напря жений на элементах схемы в зависимости от относительного положенияизобретения стрелки и щелей.сигнала готовности, предназначенный для выработки сигнала логической ф 1" и сброса ее в зависимости от величины и полярности сигнала, поступающего с измерительных мостов, нуль блока 17, предназначенный для вы работки сигнала логической "1" при нулевом напряжении на его входе логический блок 18 И, предназначенного для выработки сигнала логической "1" при...

Номер патента: 43189

Опубликовано: 31.05.1935

Автор: Бахарев

МПК: G01P 21/00

Метки: зеркальное, пионер, поверки, поворота, прибору, указателя

...голову. Приспособление состоит из двух плоских зеркал, вращающихся с разными скоростями.Зеркалорасположено над поверяемым прибором 2 на основании 3, которое вращается вместе с зеркалом на одной оси с прибором с угловой скоростью вдвое меньшей, чем поверяемый прибор 2, Зеркало же 4 помещено на продолжении вращающейся площадки, на которой устанавливается поверяемый прибор, и вращается с тою же скоростью, что и прибор,Зеркало 4 находится под таким углом по отношению к шкале прибора, что, глядя в зеркало 1 из точки 5, можно отчетливо видеть шкалу прибора. Для ясности работы данного приспособления на фиг. 2, 3 и 4 приведено несколько положений поворота прибора и зеркал,Первое положение, когда прибор обращен шкалой прямо к наблюдателю....

Номер патента: 1104383

Опубликовано: 23.07.1984

Автор: Черкасов

МПК: G01N 3/04, G01N 3/30

Метки: образца, определении, работы, разрушения, удельной, установки

...подвижные поворотные опоры для призматического образца и ударник с самоустанавливающимся двухопорным бойком для нагружения образца изгибающим моментом, снабжено упором для остановки ударника в положении, соответствующем минимальному прогибу образца, достаточному для его разрушения, каждая из опор выполнена составной из ползуна, подпружиненного в направлении, перпендикулярном оси ударника, и поворотной относительно него в плоскости изгиба образца обоймы для закрепления призматического образца, при этом стороны обойм, обращенные к ударнику, скошены под углом, выбранным из условия обеспечения ввода. этих сторон в контакт с бойком в момент остановки ударника. Под бойком установлена твердая прокладка, служащая для предотвращения...
