Способ вельцевания цинксодержащих материалов

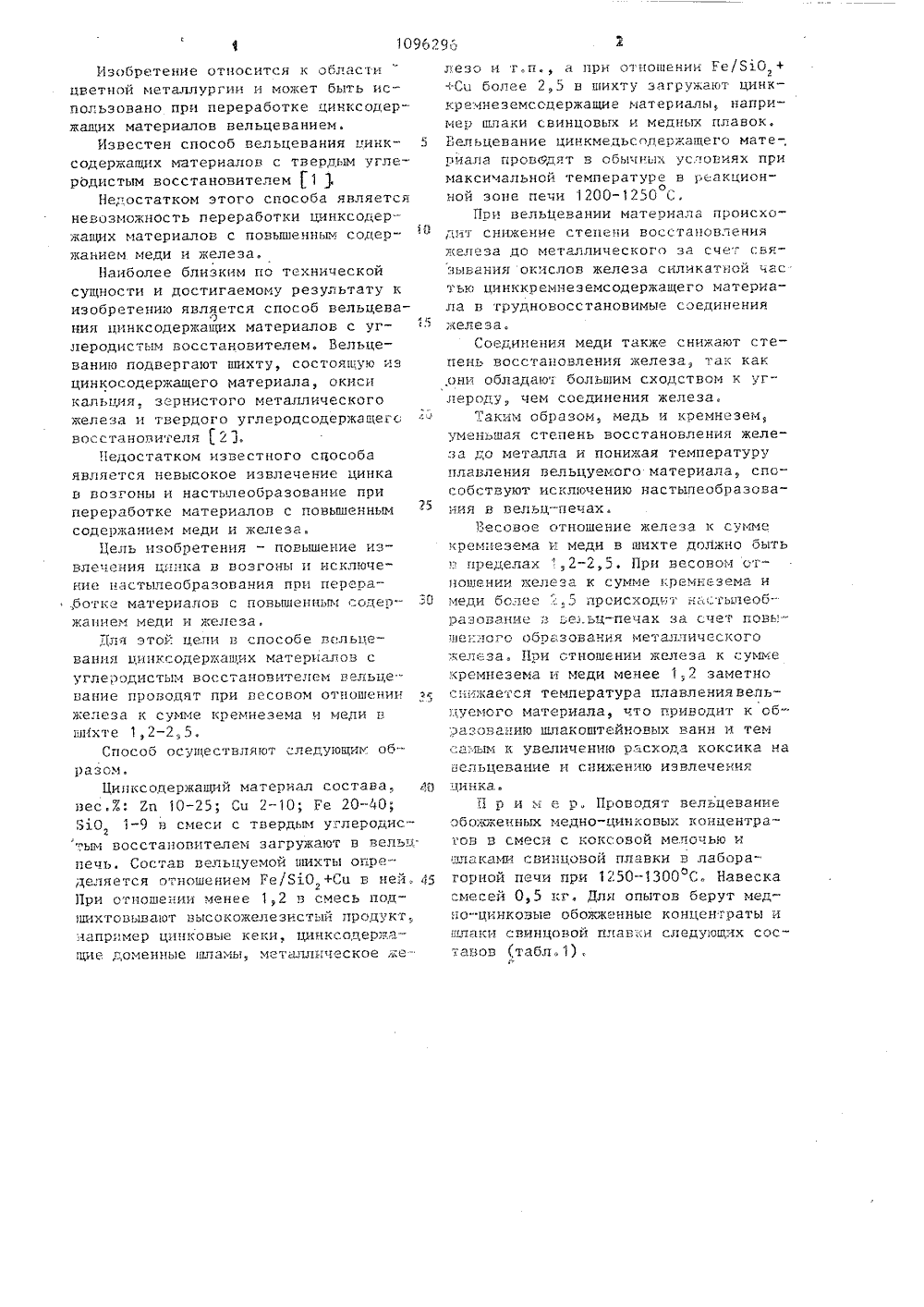

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 0% 01) ш С 22 В 19/38 БИБАБО :.й. ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГПФ(71) Всесоюзный ордена Трудового Красного Знамени научно-исследовательский горно-металлургический институт цветных металлов(56) 1. Севрюков Н.Н. и др. Общая металлургия. М., "Металлургия", 1977, с. 122-124.2. Авторское свидетельство СССР Р 622680, кл. С 22 В 19/38, 1977.(54)(5) СПОСОБ ВЕЛЬЦЕВАНИЯ ЦИНКСОДЕРЖАЩИХ МАТЕРИАЛОВ с углеродистымвосстановителем, о т л и ч а ю щ и йс я тем, что, с целью повышения извлечения цинка в воэгоны и исключения настылеобразования при переработке материалов с повышенным содержанием меди и железа, вельцевание проводят при массовом отношении железа ксумме кремнезема и меди в шнхте 1,22,5, 1096 29,5Изобретение относится к области цветной металлургии и может бь 1 ть использовано при переработке цинксодержащих материалов вельцеванием.Известен способ вельцевания пинк- Бсодержащих материалов с твердым углеродистым восстановителем 1 1 1.Недостатком этого способа является невозможность переработки цинксодер 19 жащих материалов с повышенным соцержанием меди и железа.Наиболее близким по техническойсущности и достигаемому результату к изобретению является способ вельцеваД ния цинксодержащих материалов с уг- ф леродистым восстановителем. Вельцеванию подвергают шихту, состоящую из цинкосодержащего материала, окиси кальция, зернистого металлическогожелеза и твердого углеродсодержащегоьосстановигеля 1 2 3.Недостатком известного способаявляется невысокое извлечение цинкаВ возгоны и настылеобразование припереработке материалов с повышеннымсодерканием меди и железа.Цель изобретения - повышение извлечения цинка в возгоны и исключение настылеобразования при перега,ботке материалов с повышенным содержанием меди и железа,Для этой цели в способе Вельцевания цинксодеркащих материалов суглеродистым восстановителем вельцевание провоцят при весовом отношениижелеза к сумме кремнезема и меди ишихте 1,2-2,5,Способ осуществ 1 яют;ледующим об;)азом.ЦИ 11 ксоцержащий материал состава.,13 ес . Е 1 Еп 10-25; С 11 2-10; Ге 20-40;Б 0 1-9 в смеси с твердым углеродистым восстановителем загружают н вельдпечь. Состав вельцуемой шихты ог 1 ре-.деляется Отношением Ге/51.0, +Си в ней,.При отношении менее 1,2 н смесь подшихтовывают высокожелезистый продуктнапример цинковые кеки, цинксоцержащие доменные шламы, металлическое желево и т,н а при отношении Ге/510, + +Сц более 2,5 в шихту загружают цинккремнеземссдержащиг материалы, например шлаки снинцовь 1 х и медньгх плавок, Еельцевание цинкмецьсодержащего мате-, риах 1 Я пронзят в Обычных условиях при максимальной температуре в реакциононой зоне печи 1200-1250 С,При вельЦевании материала происходит снижение степени восстановленияжелеза до металлического за счег связывания окислон железа силикатной частью цинккремнеземсодержащего материала в трудновосстановимые соединенияжелеза. Соединения меди также снижают степень восстановления железа, так как .они обладаю: большим сходством к углероду чем соединения железа,;"аким образом, медь и кремнезем, уменьшая степень восстановления железа до металла и понижая температуру плавления Вельцуемого материала, способствуют исключению настыпеобразования в Вельц-печах.13 есовое отношение железа к сумме кремнезема и меди в шихте должно быть н пределах ":2-2,5, При несовом отношении;келеза к сумме кремнезема и меди более 5 происходит на:. тыпеоб" разогание в е.ьц-печах за счет повь:- це:Ного образования металлического железа. При отношении железа к сумме кремнезема и меди менее 1.2 заметно с 1;:.Икается температура плавлениявельцуемого материала, что приводит к образованию шлакоштейновых ванн и темса:1 ьп 1 к увеличению расхода коксика нанельцевание и снижению извлеченияци 1 каН р и м е р, Проводят вельцевание эбОяскенньЗх медно Цинковых конЦентрагов н смеси с коксоной мелочью и шлаками свинцовой плавки в лабораторной печи при 1250-1300 С. Навеска смесей 0,5 кг. Для опытов берут медно:.цинковые обожженные концентраты и ш 1 яки свинцовой ппав-:и следующих сосканон 1,табл.,1),1096296 Таблица 1 Содержание, вес.7. Концентраты, шлак Сц Сц-Еп концентрат 1 4,8 18 25,1 22 34,0 4,5 1,6 7,1 Сц-Еп концентрат 11 35,1 10,7 0,3 15,1 Шлак РЬ - плавки которых соотношение изменяют от 1,0 до 3,9.20 Составы шихт приведены в табл2, а результаты опытов в табл.3. Таблица 2 Содержание в шихте, вес.ч. Компоненты 2 3 4 100 0 0 0 0 Сц-Еп концентрат 1 100 100 100 100 100 Сц-Еп концентрат 11 Шлак свинцовойплавки 0 116 47 86 32 Таблица 3 Вельцевание Еп-содержащих материалов Содер Исходная смесьОпыты ние, цика в еразо щей Со одерере 1,3 1,2 Материал слегк подплавленныи,настыль отсутст Расход коксовой мелочи в каждом опыте 403 к суммарному весу медно- цинкового концентрата и шлака, Вельцевание проводят на шести смесях, в Материал опя ленный, обра ется настыль,0 88 6 1,0 59,2 ас плтсу твует 89,13,6 5Мат риал оплав -1 Й, образу- настыль н с.3, при велтному спосо собу, а степень восстановлениядо металла 6058-6153% против 895,2% опыт 156),Таким образом, подтверждено 5 чтовельцевание цинкмедьсодержащих материалов при отношении в пихте в пределах 1,2-"2,5 происходит беэ образования настылей в вельц-печах с максимальным извлечением цинка в возгоны,Использование укаэанного способавельцевания обеспечивает по сравнению с известньъ повьппение извлеченияи 5 ннка в вельцвоэгоньц исключениенастылеобразования в вельц-печах припереработке высокожелезистых цинкосодержащих материалов повышение компКак видн ии шихть ыты 1,6) це железа 2-. из таб по изве при соо хтах30 ношениях в и тся обраэовани настыли 5 при соотнош(опыт 5) в клинке ся его и астает инкажаете с 0575 довлечение в повышенного расплавматериала,материалов по дан2-4) настылеобра При вельпевании ному способу (опыты эование не наблюдае цинка в клннкере на 080%5 извлечение ц против 89,0-91,0% и тся, содержаниеименьшее 0,75 нка 93,7-94,0%о известному сполексности использования сырья, а также годовую экономию 440 тыс.руб,рректор О, Билак 3748/19 Тираж 603 ВНИИПИ Государственного комитета СС 5 о делам изобретений и открытий 113035, Москва, Ж, Раушская наб., а одписно
