Щеткодержатель

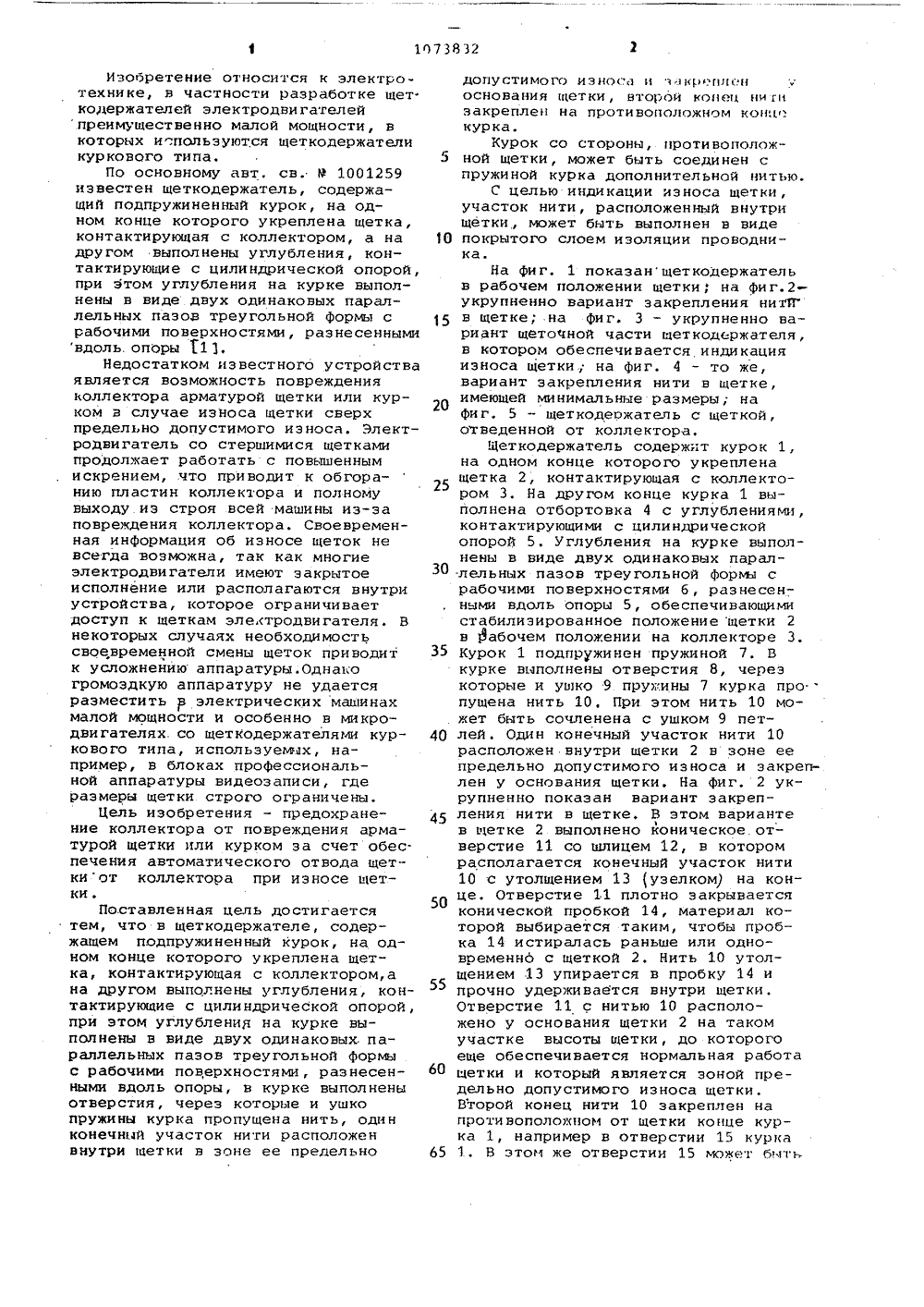

.РЕСПУБЛИК 9) (1 И ИЙ ПИСАНИЕ ИЗОБРЕТЕНИЯ ССР1.т е едоия чт ки вн кр ка етдает- чеУДАРСТВЕННЫЙ КОМИТЕТ СДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(21) 3522643/24-07 (22 ) 17. 1282 (46) 15.02.84. Бюл, Р 6 (72) И.А.Онацевич (71) Всесоюзный научно-исследовательский институт телевидения идиовещания(56) 1.Авторское свиетельство С9 1001259, кл. Н 01 Й 39/38, 198 (54)(57) 1, ЦЕТКОДЕРЖАТЕЛЬ по ав св. Р 1001259, о т л и ч а ю - щ и й с я тем, что, с целью, пр храненич коллектора от поврежден арматурой щетки или курком за сч обеспечения автоматического отво. щетки от коллектора при износе щ ки, в курке выполнены отверстия,рез которые и ушко пружины курка нр пущена нить, один конечный участок .нити .расположен внутри щетки в зоне ее предельно допустимого износа и закреплен уоснования щетки, вто- рой койец нити закреплен на противоположном конце курка.2. Щеткодержатель по и. 1, о тл и ч а ю щ и й с я тем, что курок со стороны, противоположной щетке, соединен с пружиной курка дополнительной нитью.3. Щеткодержатель по нн. 1 и 2, отличаю щ и й с я тем,о, с целью индикации износа щетучасток нити, расположенныйутри щетки, выполнен в виде поытого слоем изоляции проводниИзобретение относится к электротехнике, в частности разработке щет.кодержателей электродвигателейпреимущественно малой мощности, вкоторых и".пользуются щеткодержателикуркового типа.По основному авт, св. Р 1001259известен щеткодержатель, содержащий подпружиненный курок, на одном конце которого укреплена щетка,контактирующая с коллектором, а надругом выполнены углубления, контактирующие с цилиндрической опорой,при этом углубления на курке выполнены в виде двух одинаковых параллельных пазов треугольной формы срабочими поверхностями, разнесеннымивдоль. опоры 11 3.Недостатком известного устройстваявляется возможность поврежденияколлектора арматурой щетки или курком н случае износа щетки сверхпредельно допустимого износа. Электродвигатель со стершимися щеткамипродолжает работать с повышеннымискрением, что приводит к обгоранию пластин коллектора и полномувыходу из строя всей машины иэ-заповреждения коллектора. Своевременная информация об износе щеток невсегда возможна, так как многиеэлектродвигатели имеют закрытоеисполнение или располагаются внутриустройства, которое ограничиваетдоступ к щеткам электродвигателя. Внекоторых случаях необходимостьсвоевременной смены щеток приводитк усложнейию аппаратуры. Однакогромоздкую аппаратуру не удаетсяразместить в электрических машинахмалой мощности и особенно в микродвигателях. со щеткодержателями куркового типа, используемых, например, в блоках профессиональной аппаратуры видеозаписи, гдеразмеры щетки строго ограничены,Цель изобретения - предохранение коллектора от повреждения арматурой щетки или курком за счет обеспечения автоматического отвода щеткиот коллектора при износе щетки,Поставленная цель достигаетсятем, что в щеткодержателе, содержащем подпружиненный курок, на одном конце которого укреплена щетка, контактирующая с коллектором,ана другом выполнены углубления, контактирующие с цилиндрической опорой,при этоМ углубления на курке выполнены в виде двух одинаковых. параллельных пазов треугольной Формыс рабочими поверхностями, разнесенными вдоль опоры, в курке выполненыотверстия, через которые и ушкопружины курка пропущена нить, одинконечный участок нити расположенвнутри щетки н зоне ее предельнодопустимого износа цкр.пшсцоснонация щетки, нторой коцец ци гцзакреплен на противоположном коцц .курка.Курок со стороны, цротивополож ной щетки, может быть соединен спружиной курка дополнительной нитью.С целью индикации износа щетки,участок нити, расположенный внутрищетки, может быть выполнен н виде 10 покрытого слоем изоляции проводника.На фиг. 1 показанщеткодержательв рабочем положении щетки ф на Фиг.2 укрупненно вариант закрепления ниЛГн щетке; на фиг. 3 - укрупненно вариант щеточной части щеткодержателя,в котором обеспечивается индикацияизноса щетки; на фиг. 4 - то же,вариант закрепления нити в щетке,имеющей минимальные размеры; наФиг. 5 - щеткодержатель с щеткой,отведенной от коллектора.Щеткодержатель содержит курок 1,на одном конце которого укреплена 5 щетка 2, контактирующая с коллектором 3. На другом конце курка 1 выполнена отбортонка 4 с углублениями,контактирующими с цилиндрическойопорой 5, Углубления на курке выполнены в виде двух одинаковых парал лельных пазов треугольной форьы срабочими поверхностями б, разнесенными вдоль опоры 5, обеспечивающимистабилизированное положение щетки 2в рабочем положении на коллекторе 3.35 Курок 1 подпружинен пружиной 7, Вкурке выполнены отверстия 8, черезкоторые и ушко 9 пружины 7 курка про.пущена нить 10, При этом нить 10 может быть сочленена с ушком 9 пет 40 45 50 55 60 65 лей. Один конечный участок нити 10 расположен внутри щетки 2 н зоне ее предельно допустимого износа и закреплен у основания щетки. На Фиг. 2 укрупненно показан вариант закрепления нити в щетке. В этом вариантеФв щетке 2 выполнено коническое. отверстие 11 со шлицем 12, в котором располагается конечный участок нити 10 с утолщением 13 (узелком) на конце, Отверстие 11 плотно закрывается конической пробкой 14, материал которой выбирается таким, чтобы пробка 14 истиралась раньше или одновременно с щеткой 2, Нить 10 утолщением 13 упирается в пробку 14 и прочно удерживается внутри щетки, Отверстие 11 с нитью 10 расположено у основания щетки 2 на таком участке высоты щетки, до которого еще обеспечивается нормальная работа щетки и который является зоной предельно допустимого износа щетки. Второй конец нити 10 закреплен ца протиноположцом от щетки коцце курка 1, например и отверстии 15 курка 1. В этом же отверстии 15 может бытьзакреплена дополнительная нить 16/ которая соединена с пружиной 17 курка, при этом нить 16 проходит сквозь ушко 9 пружины 7 и в виде петли охватывает опору 5.Для индикации износа щетки участок нити 10, расположенный внутри щетки 2, выполнен в виде покрытого слоем изоляции проводника 17 (фиг. 3, 4 ). На этих фигурах укрупненно показан вариант щеточной части щеткодержателя, при котором один конец проводника 17 закреплен у основания щетки 2 в щеткодержателе, например, в отверстии 18 и выведен наружу электродвигателя для соединения с системой сигнализации (не показано ) об износе щетки 2. Второй конец проводника 17 выполнен в виде ушка 19 и соединен с нитью 10, пропущенной через ушко 19 проводни. ка 17, затем (уже в две нитки) через ближайшее к щетке отверстие 8 в курке 1, далее через следующее отверстие 8 в курке, ушко 9 пружины 7 и закрепляется в отверстии 15 на курке точно так же, как и в вариан. те щеткодержателя на фиг. 1. От- верстие 20 в этом варианте щеточной части (фиг, 3) имеет посередине сечения щетки 21 суженную часть 22, назначение которой уменьшить площадь касания проводника 17 с поверхностью коллектора 3 при пере- тирании проводника 17 при износе щетки и не допустить перетирания его у сбегающего края щетки 2, так как это может привести к ухудшению усло- вий коммутации. Если щетка совсем миниатюрная, то диаметр отверстия 23 (фиг. 4) в щетке может быть соизмерим с разглерами самой щетки,и при ее истирании рабочая поверхность щет. ки, контактирующая с коллектором, мОжет недопустимо уменьшиться иэ-эа пустот, образованных отверстием, поэтому правый и левый участки отверстия 23 могут быть выполнены под углом к рабочей поверхности щетки.Устройство работает следующим образом.Под действием пружины 7 щетка 2 прижимается к вращающемуся коллектору 3, осуществляя коммутацию. Курок 1 надежно фиксируется на опоре 5 подобно валику в измерительной призме и стабилизирует положение щеткц, не давая ей смещаться ни вдоль, ии поперек коллектора. По мере износа щетки 2, когда высота щетки уменьшится до предельно допустимой величины, коллектор входит в соприкосновение с пробкой 14, удерживающей нить 6 О 10(в варианте выполнения устройства на фиг. 1, 2 ), или в соприкосновение с проводником 17, покрытым слоем,изоляции (в варианте на фиг. 3,4).Пробка 14 (нли сама нить 10) нстирается, конец нити 10 освобождаетсяФосвобождает пружину 7 курка. Осво 5бодившаяся пружина 7 сокращается ув.лекает за собой вторую нить 16, охватывающую опору 5 со стороны противоположной щетке 2, щеткодержательвращаясь вокруг опоры 5, отводит щетку 2 от коллектора 3 (положение щет 10 ки показано на фиг. 5), цепь электродвигателя разрывается и ои останавливается, тем самим предохраняя коллектор от повреждения арматурой щеткиили курком.) В варианте устройства иа Фиг.3,4когда коллектор 3 входит в соприкосновение с проводником 17, изоляционный слой проводника 17 протираетсяколлектором, проводник 17 замыкаетсяна коллектор и/или щетку. Этот контактможет быть использован как сигналдля включения системы сигнализацииили для периодического контроля.После загикания проводника 175 на коллектор 3 щетка 2 может работать еще длительное время, например100-200 ч.Если несмотря на сигнал щетка незаменена, тонкий проводник 17 перетрется, освободит нить 10 и произойдет автоматическое отключениеэлектродвигателя точно так же, какв случае применения щеткодержателяпо фнг. 1,2.,Кроме своего основного назначеЗ 5 ния, нить 10, соединенную со щеткой2, можно использовать для регулировни усилия прижима щетки- к коллектору. Такая регулировка осуществляется при настройке электродвига 40 теля изгленением длины нити 10 научастке петли, проходящей через отверстие 8 курка 1 и ушко 9 пружины 7.Таким образом, в щеткодержателеисключены повреждения коллектора ар 45 матурой щетки или курком за счетобеспечения автоматического отводащетки от коллектора при износе щетки,Преимущество щеткодержателя по5 О сравнению с известными "1 щетками,.снабженными устройствами их автоматического отключения, заключается в .его простоте, в возможностииспользования в самых миниатюрныхэлектродвигателях. Простота устройства обеспечивает его надежность.Работа устройства проверялась вдвигателях с размером щеток 3 2,б б мм отверстие для нити имеломаксимальный диаметр 0,8 мм. Устрой.ство может быть применено в щеткахменьших размеров (капроновая нитьимеет диаметр 0,15 мм, проводник -0,1 мм).
