Загрузочный конус

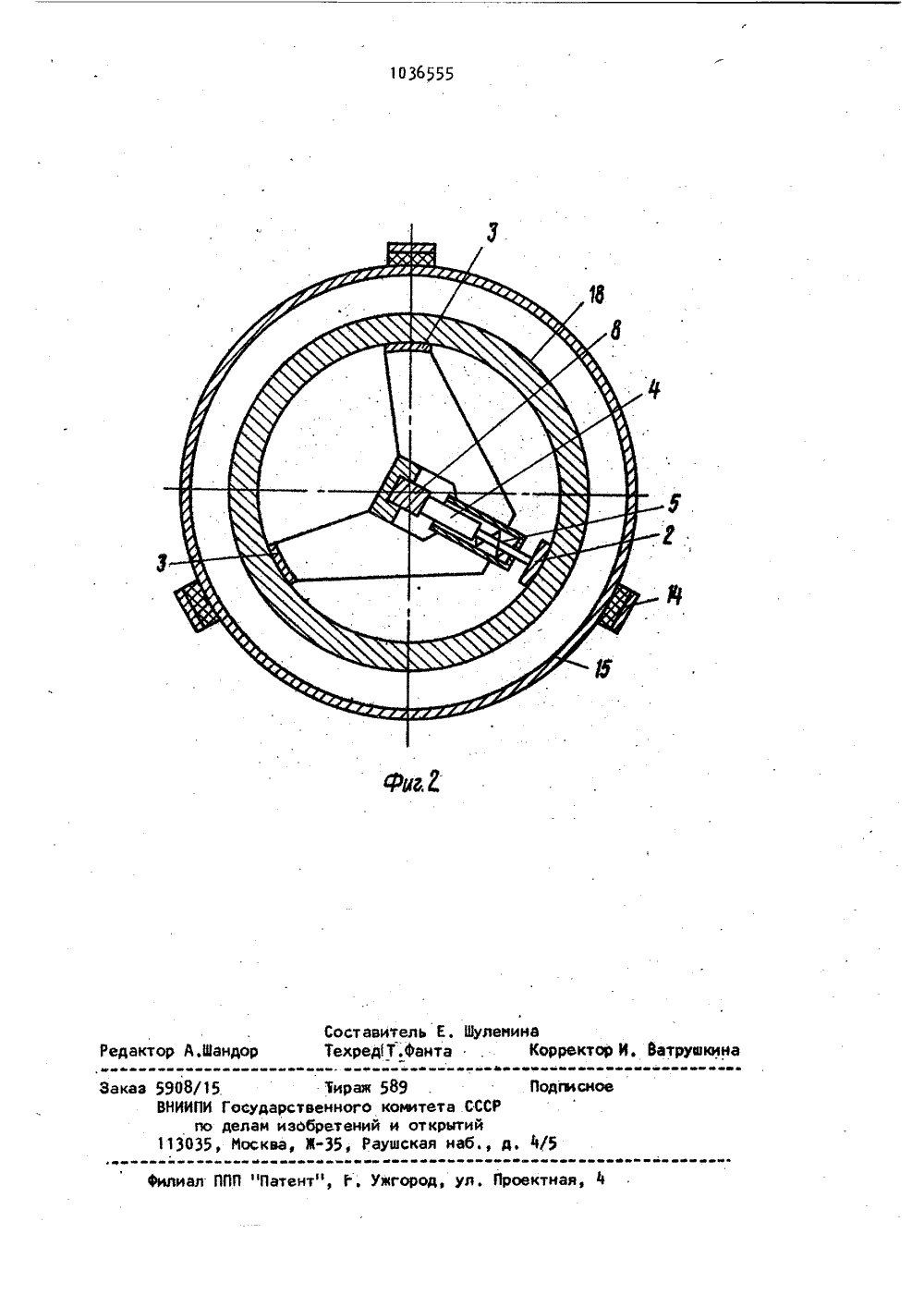

СОЮЗ СОВЕТСНИХссОнмнщввни . 21 1 сю в ГОСУДАРСТВЕННЫЙПО ДЕЛАМ ИЭОБРЕТЕН ОМИТЕТ СССР ИЙ И ОТНРЫТИ ЕНИЯ АВТОРСКОМУ САНИЕ ИЗОБ(71.) Иосковское научно-производственное объединение по строительному и дорожному машиностроениюЬ 3) 666.97033.16(068.8) (56) 1, Авторское свидетельство СССР по. заявке йф 3288314/29-33 кп. р 28 В 2 У 14, 20,04.81.64)(57) ЗАГРУЗОЧНМЙ КОНУС, содер-. жащий корпус с приводныи подпру. имненным и неподеижныю упорами н за. ю 80103655 щитное кольцо с эластичным Фартуком; о т л и ч а ю щ и й с я тем, что, с целью повышения производительности за счет сокращения времени крепления на форме, он снабжен центрирующим приспособлением в виде аарнирно установленных на корпусе двуплечих, подпружиненных рычажных захватов, запорным клином; контактирующим с подпружиненйым подвижным и неподвижными упорами,и сдвоенным силовым цилиндром, однй. из щтоков которого кинематически связан с внут рениными концами двуппечих подпружиненных рычажных захватдв, а другой еток закреплен на запорном клине.36555 20 25 30 35 40 45 50 55 1 10Изобретение относится к виброформовочному оборудованию для формованиянапорных железобетонных труб,Известен загрузочный конус, содержащий корпус с приводным подпружиненным и неподвижными упорами изащитное кольцо с эластичным Фартуком 1.Недостатком этого устройства является низкая производительность из-затрудоемкости операции по центрированию наружной формы относительновнутренней,Цель изобретения " повышение производительности за счет сокращения,времени крепления на форме,Укаэанная цель достигается тем,.что загрузочный конус, содержащийкорпус с приводным подпружиненными неподвижными упорами и защитноекольцо с эластичным фартуком, снабжен центрирующим приспособлением ввиде шарнирно установленных на корпусе двуплечих подпружиненных рычажных захватов, запорным клином,контактирующим с подпружиненнымподвижным и неподвижными упорамии сдвоенным силовым цилиндром, одиниз штоков которого кинематически,связан с внутренними концамидвуплечих подпружиненных рычажных эаяватов, а другой шток закреплен. На запорном клине,На фиг. 1 схематично изображензагрузочный конус, продольный разрез;на Фиг, 2 " то же, вид в плане,Загрузочный конус содержит кор. пус 1 с приводным подпружиненным2 и неподвижными упорами 3; Приводной подпружиненный упор 3 снабжентолкателем 4 с пружиной 5,Загрузочный конус снабжен центрируащим приспособлением в виде шарнирно установленных на корпусе 1 двуплечих рычажных захватов 6. подпружиненных пружинами 7,Кроме того, загрузочный конусснабжен запорным клином 8 и сдвоенным силовым цилиндром 9.Запорный клин 8 контактирует снеподвижными упорами 3 и с приводным подпружиненным упором 2 посредствои толкателя 4.Шток 10 силового цилиндра 9 зак"реплен на запорном клине 8, ашток 11 - кинематически связан с виутренними концами 12 двуплечихподпружиненных рычажных захватов,внешние концы 13 кото 1 ых черезупругие прокладки 14 контактируют снаружной Формой 15,Корпус 1 загрузочного конуса соединен с защитным кольцом 16 с эластичным фартуком 17,Во внутренней форме 18 смонтирован возбудитель колебаний 19,имеющий привод от электродвигателя 20. Между наружной 15 и внутренней 18 формами установлен упругий клин 21Устройство работает следующимобразом. На пост формовки, где подготовч ленц формы наружная 15 и внутренняя 18 с возбудителем колебаний 19,на торцовую часть внутренней .формыустанавливается загрузочный конус.При этом штоки 10 и 11 прижаты квнутренней перегородке силовогоцилиндра 9, удерживая запорным кликом 8 приводной подпружиненный 2 и.неподвижные 3 упоры в крайнемположении, обеспечивающем свободнуюустановку устройства на торец формы. Затем при подаче сжатого воздуха в силовой цилиндр шток:,:10 перемещает запорный клин 8, который прижимает к внутренней поверхности внут"ренней формы 18 черев толкатель 4 приводной ПОдпружиненный упор 2 .Шток 11 , .связанный с внутренними концами 12 двуплечих подпружиненных рычажных захватов 6, перемещает последние, которые через упругие прокладки 14 контактируют с наружнойформой 15, центрируя тем самым наружную форму относительно внутренней.Затем в зазор между .внутренней инаружной формами вставляются упругиеклинья 21, Фиксирующие зазор. Послеэтого производится подача бетоннойсмеси на загрузочный конус и одновременно включается возбудитель колебаний 19,После окончания процесса уплотнения бетонной смеси загрузочныйконус снимается в формы, а форма всборе транспортируется на пост опрессоеки и термообработки.Использование предлагаемого устройства позводит повысить производительность за счет сокращения време- .ни крепления его на форме,Соста Техре тор АЛ 1 ан ор и. Ватруакина Юйю М ЮМ Ю 4 В Филиал ППП "Патент", 1. Ужгород, ул. Проектная, 4 аказ 5903/15 Тираж ВНИИПИ Государственног го делам изобретен 113035, Москва, Ж,ФйВ аее89 . Подоиитета СССРи открытий шская наб., д. М 5
