Устройство для сортировки овощей

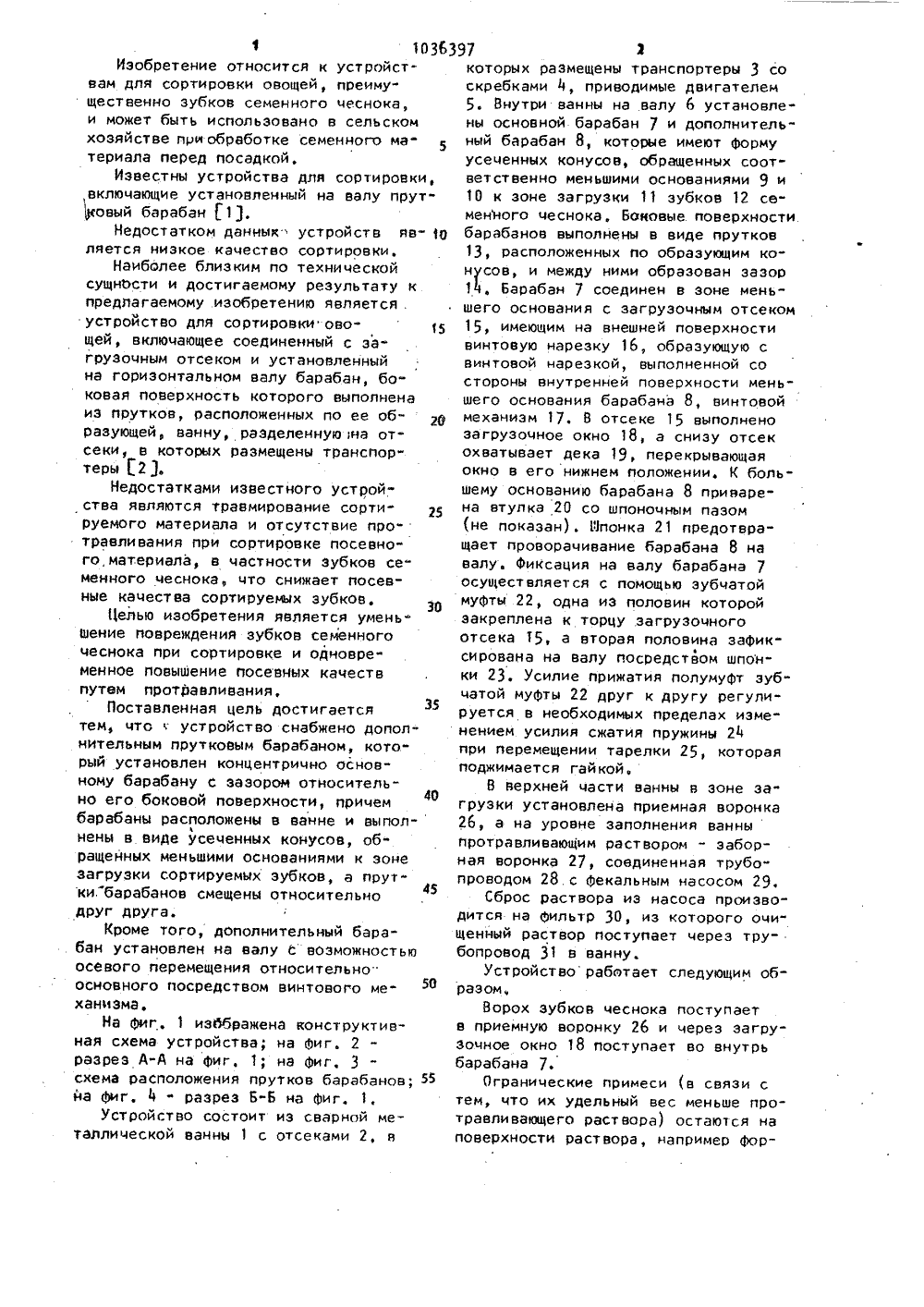

СООЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРеСпУБлин ИСАНИЕ ИЗОБРЕТЕН ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРпО делАм изОБРетений и ОтнРытий К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Николаевский Филиал Головного специализированного конструкторского бюро по машинам для овощеводства (53) 631362.33(088.8)(56) 1. Авторское свидетельство СССР й) 112167, кл. В 07 В 1/22) 1957)2, Авторское свидетельство СССР й 162377, кл. В 23 й 15/00) 1963 (прототип),(54)(57) УстРОЙстВО для соРтиРовкиОВОЩЕЙ, преимущественно зубков семенного чеснока,. включающее соединенный с. загрузочным отсеком и установленный на горизонтальном валубарабан, боковая поверхность которо"го выполнена из прутков, расположенных по ее образующей, ванну, разделенную на отсеки) в которых размещены транспортеры, о т л и ч а ",ЯО 103639 р . В 07 В 1/22; А 23 й 15/О ю щ е е с я тем, что, с целью умень" шения повреждения зубков семенного чеснока при сортировке иодновременного повышения их .посевных качеств путем протравливания, оно снабжено дополнительным прутковым барабаном, который установлен концентрично основному барабану с зазором относительно его боковой поверхности, при" чем барабаны расположены в ванне и выполнены в виде усеченных конусов, обращенных меньшими основаниями к зоне загрузки сортируемых зубков, а прутки барабанов смещены относительно друг друга,2. Устройство по. и. 1, о т л и - с ч а ю щ е е с я тем, что, с целью Е уменьшения повреждения зубков семенного чеснока разных сортов путем регулирования зазора между боковыми поверхностями барабанов, дополнительный барабан установлен на валу с воза й можностью осевого перемещения относительно основного посредством вин" тового механизма.40 45 55 1 1036Изобретение относится к устройствам для сортировки овощей, преимущественно зубков семенного чеснока,и может быть использовано в сельскомхозяйстве при обработке семенного материала перед посадкой.Известны устройства для сортировки,,включающие установленный на валу прутовый барабан 1 1,Недостатком данных" устройств является низкое качество сортировки,Наиболее близким по техническойсущньсти и достигаемому результату кпредлагаемому изобретению являетсяустройство для сортировки овощей, включающее соединенный с загрузочным отсеком и установленныйна горизонтальном валу барабан, боковая поверхность которого выполненаиз прутков, расположенных по ее образующей, ванну, разделенную на отсеки, в которых размещены транслортеры 1.2 1.Недостатками известного устройства являются травмирование сортируемого материала и отсутствие протравливания при сортировке посевно"го,материала, в частности зубков се"менного чеснока, что снижает посевные качества сортируемых зубков,Целью изобретения является уменьшение повреждения зубков семенногочеснока при сортировке и одновре"менное повышение посевных качествпутем протравливания,Поставленная цель достигаетсятем, чтоустройство снабжено дополнительным прутковым барабаном, кото"рый установлен концентрично основному барабану с зазором относительно его боковой поверхности, причембарабаны расположены в ванне и выпол-иены в виде усеченных конусов, об"ращенных меньшими основаниями к зонезагрузки сортируемых зубков, а прут"ки. барабанов смещены относительнодруг друга.Кроме того, дополнительный барабан установлен на валу с воэможностьюосевого перемещения относительно"основного посредством винтового механизмаНа Фиг, 1 изббражена конструктивная схема устройства; на фиг. 2 разрез А-А на фиг. 1; на Фиг, 3схема расположения прутков барабанов;на Фиг. 1 " разрез Б"Б на Фиг, 1,Устройство состоит из сварной металлической ванны 1 с отсеками 2, в которых размещены транспортеры 3 со скребками М, приводимые двигателем 5, Внутри ванны на валу 6 установлены основной барабан 7 и дополнительный барабан 8, которые имеют форму усеченных конусов, обращенных соответственно меньшими основаниями 9 и 10 к зоне загрузки 11 зубков 12 семенного чеснока, Бояовые поверхностибарабанов выполнены в виде прутков13, расположенных по образующим ко" нусов, и между ними образован зазорБарабан 7 соединен в зоне меньшего основания с загрузочным отсеком15, имеющим на внешней поверхности винтовую нарезку 16, образующую с винтовой нарезкой, выполненной состороны внутренней поверхности мень"шего основания барабана 8, винтовоймеханизм 17. В отсеке 15 выполнено загрузочное окно 18, а снизу отсек охватывает дека 19, перекрывающаяокно в его нижнем положении. К большему основанию барабана 8 приварена втулка 20 со шпоночным пазом (не показан). Ипонка 21 предотвращает проворачивание барабана 8 навалу. Фиксация на валу барабана 7осуществляется с помощью зубчатоймуфты 22, одна из половин которойзакреплена к торцу .загрузочногоотсека 15, а вторая половина зафик"сирована на валу посредством шпонки 23. Усилие прижатия полумуфт эубчатой муфты 22 друг к другу регулируется в необходимых пределах изменением усилия сжатия пружины 24при перемещении тарелки 25, которая поджимается гайкой.В верхней части ванны в зоне загрузки установлена приемная воронка 26, а на уровне заполнения ванны протравливающим раствором - эаборная воронка 27, соединенная трубопроводом 28.с Фекальным насосом 29,Сброс раствора иэ насоса производится на Фильтр 30, из которого очищенный раствор поступает через трубопровод 31 в ванну.Устройство работает следующим образом. Ворох зубков чеснока поступает в приемную воронку 26 и через эагрузочное окно 18 поступает во внутрьбарабана 7.Огранические примеси (в связи стем, что их удельный вес меньше протравливающего раствора) остаю 1 ся на поверхности раствора, например Фор3 10363 малина, откуда через заборную воронку 27 собираются Фекальным насосом 29 и отфильтровываются фильтром 30.Освобожденные от примесей зубки за счет центробежной силы, возникающей при вращении барабанов, начинают перемещаться по их пруткам 13 и разделяться на Фракции. Отсортированный по Фракциям материал поступает на транспортеры 3, которые пе ремещают его к зоне выгрузки,В том случае, когда требуется обработать чеснок другого сорта, необходимо рассоединить половины зубчатой муфты 22. При этом вращение от 11 двигателя не передается на барабан 97 17, а барабан 8,. совершая вращательное движение с валом 6 за счет вин-, тового механизма, совершает поступательное движение вдоль оси вращения. При этом изменяется величина зазора 14 и как следствие этого и расстояние между прутками барабанов. При замыкании полумуфт эубчатой муФ- ты 22 устройство снова готово к работе.Предлагаемое техническое решение. обеспечивает сортировку без травмирования, а также повышает посевныекачества зубков чеснока при подготов ке его к посадке, что в конечном итоге позволит повысить урожайность.1036397 аз 588 Тир НИИРИ илиэл ППП нПатент", г. Уж Риг. 4 Подписное ул. Проектная,
