Устройство для масштабирования изображения

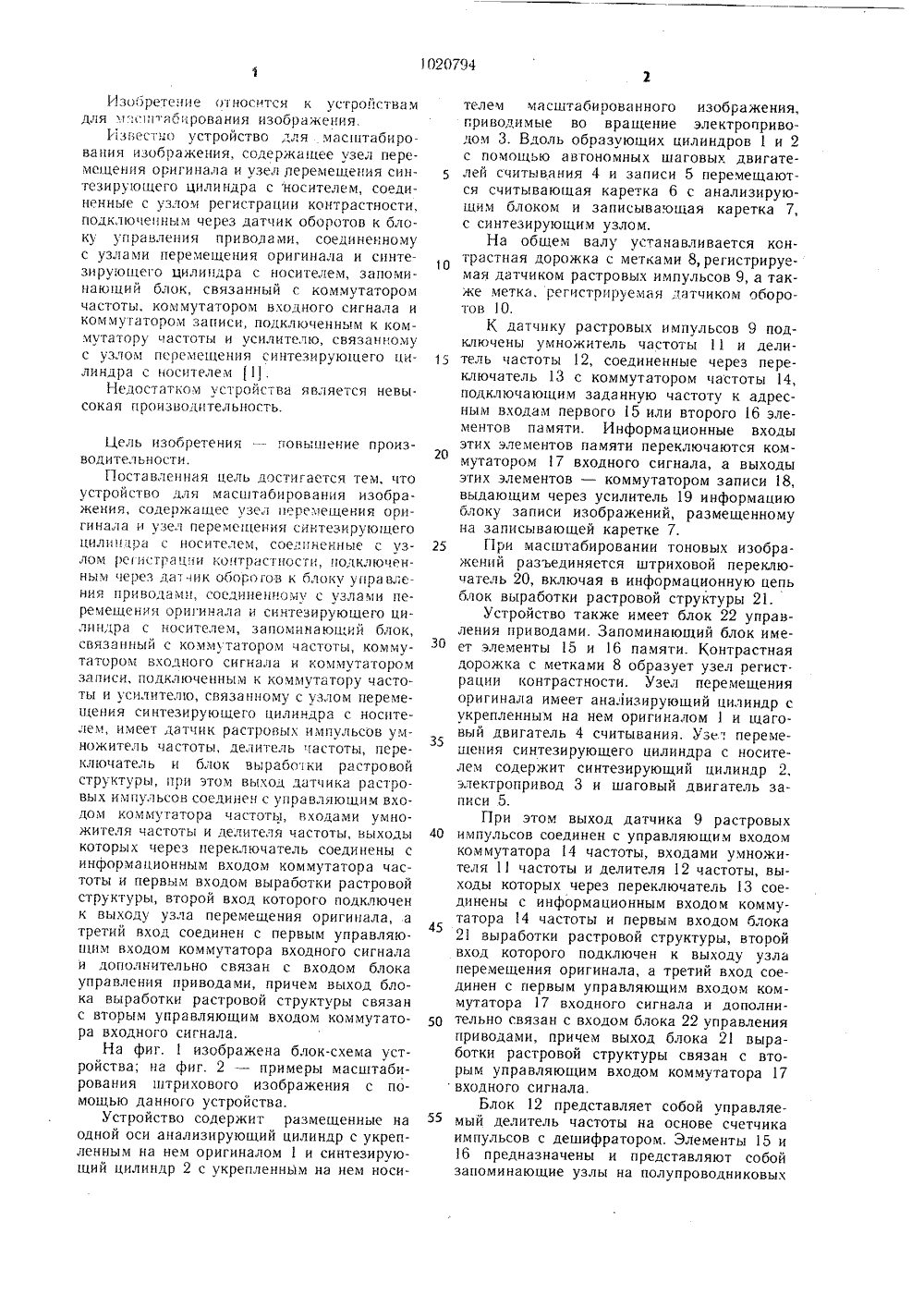

Изобретение огносится к устройствам для мцсгцтябцрования изображения.Изестцо устройство для масштабирования изображения, содержащее узел перемещения оригинала и узел, перемещения синтезирующего цилиндра с носителем, соединенные с узлом регистрации контрастности, подключенным через датчик оборотов к блоку управления приводами, соединенному с узлами перемещения оригинала и синтезируюпего цилиндра с носителем, запоминающий блок, связанный с коммутатором частоты, коммутатором входного сигнала и коммутатором записи, подключенным к коммутатору частоты и усилителю, связанному с узлом перемещения синтезирующего цилиндра с носителем 11 .Недостатком устройства является невысокая производительность. Цель изобретения - повышение производительности.Поставленная цель достигается тем, что устройство для масштабирования изображения, содержащее узел пере.;ещения оригинала и узел перемещения синтезирующего цилццдра с носителем, соегп ценные с узлом регистрацци контрастности, подключенным через дат чик оборогов к блоку управления приводами, соединенному с узлами перемещения оригинала и синтезирующего цилиндра с носителем, запоминаюц,ий блок, связанный с коммутатором частоты, коммутатором входного сигнала и коммутатором записи, подключенным к коммутатору частоты и усилителю, связанному с узлом перемещения синтезирующего цилиндра с носителем, имеет датчик растровых импульсов умножитель частоты, делитель частоты, переключатель и блок вырабо" ки растровой структуры, при этом выход датчика растровых импульсов соединен с управляющим входом коммутатора частоты, входами умно- жителя частоты и делителя частоты, выходы которых через переключатель соединены с информационным входом коммутатора частоты и первым входом выработки растровой структуры, второй вход которого подключен к выходу узла перемещения оригинала, а третий вход соединен с первым управляющим входом коммутатора входного сигнала и дополнительно связан с входом блока управления приводами, причем выход блока выработки растровой структуры связан с вторым управляющим входом коммутатора входного сигнала.На фиг. 1 изображена блок-схема устройства; на фиг. 2 - примеры масштабирования штрихового изображения с помощью данного устройства.Устройство содержит размещенные на одной оси анализирующий цилиндр с укрепленным на нем оригиналом 1 и синтезирующий цилиндр 2 с укрепленным на нем носи 50 входного сигнала.Блок 12 представляет собой управляе мый делитель частоты на основе счетчикаимпульсов с дешифратором. Элементы 15 и6 предназначены и представляют собой запоминающие узлы на полупроводниковых 5 10 20 25 30 35 40 45 телем масштабированного изображения, гриводимые во вращение электроприводом 3. Вдоль образующих цилиндров 1 и 2 с помощью автономных шаговых двигателей считывания 4 и записи 5 перемещаются считывающая каретка 6 с анализирующим блоком и записыва."ощая каретка 7, с синтезирующим узлом.На общем валу устанавливается контрастная дорожка с метками 8, регистрируемая датчиком растровых импульсов 9, а также метка, регистрируемая датчиком оборотов 1 О.К датчику растровых импульсов 9 подключены умножитель частоты 11 и делитель частоты 12, соединенные через переключатель 13 с коммутатором частоты 14, подключающим заданную частоту к адресным входам первого 15 или второго 16 элементов памяти. Информационные входы этих элементов памяти переключаются коммутатором 17 входного сигнала, а выходы этих элементов - коммутатором записи 18, выдающим через усилитель 19 информацию блоку записи изображений, размещенному на записывающей каретке 7.Г 1 ри масштабировании тоновых изображений разъединяется штриховой переключатель 20, включая в информационную цепь блок выработки растровой структуры 21.Устройство также имеет блок 22 управления приводами. Запоминающий блок имеет элементы 15 и 16 памяти. Контрастная дорожка с метками 8 образует узел регист. рации контрастности. Узел перемещения оригинала имеет анализирующий цилиндр с укрепленным на нем оригиналом 1 и щаговый двигатель 4 считывания. Узе", перемещения синтезирующего цилиндра с носителем содержит синтезирующий цилиндр 2, электропривод 3 и шаговый двигатель записи 5.При этом выход датчика 9 растровых импульсов соединен с управляющим входом коммутатора 14 частоты, входами умножителя 11 частоты и делителя 12 частоты, выходы которых через переключатель 13 соединены с информационным входом коммутатора 14 частоты и первым входом блока 21 выработки растровой структуры, второй вход которого подключен к выходу узла перемещения оригинала, а третий вход соединен с первым управляющим входом коммутатора 17 входного сигнала и дополнительно связан с входом блока 22 управленияприводами, причем выход блока 21 выработки растровой структуры связан с вторым управляющим входом коммутатора 17микросхемах, в каждом из них хранится одна строка информации об изображении, представленная в двоичном коде. Каждый из них имеет емкость памяти, определяемую количеством элементов изображения в строке.Блок 21 выработки растровой структуры состоит из датчика растровой структуры, с выхода которого поступает последовательность импульсов с координатно-временной привязкой на усилитель растровых импульсов, счетчика оборотов, коммутатора растровых импульсов, формирователя пилообразного напряжения, компаратора. На блоки 15 и 16 попеременно подаются импульсы с частотой считывания или записи с блока 14. На блок 21 постоянно подается сигнал с частотой считывания либо с блока 11, либо с блока 12, через переключатель этот же сигнал подается на блок 14.Масштабирование изображений осуществляется следующим образом.В процессе вращения цилиндров оригинал 1 построчно считывается известным способом с помощью оптико-электронного или лазерного устройства, установлнного на считывающей каретке 6. Последовательность сигналов, несущих информацию об изображении, поступает на коммутатор 17. Допустим, что при считывании первой строки информация выводится на первый элемент памяти 15. При этом с коммутатора 14 на адресный вход элемента 15 подается последовательность растровых импульсов, умноженных в блоке 11, или поделенных в блоке 12 - в соответствии с выбранным масштабом, вводимым оператором по каналам, обозначенным стрелками М, В этот период времени выход элемента 15 отсоединен коммутатором 18 от усилителя 19 и производится только процесс запоминания изображения вдоль строки оригинала.Элемент 15 (так же, как и 16) имеет емкость памяти, определяемую количеством разрешенных элементов вдоль строки записываемого на носителе 2 изображения. Допустим для определенности, что разрешающая способность по записи равна 33,33 мкм, что соответствует линиатуре 300 линий/см, а вертикальный размер носителя записываемого изображения равен 400 мм, что соответствует размеру печатного поля офсетной формы для ротапринта типа Ромайор 450 х 370 мм. В этом случае емкость памяти на одну строку составляет примерно 1200 бит. При масштабе 1:1 частота импульсов счи 5 10 15 20 )5 30 35 4045 50 тывания, поступающих через коммут; тоо 14, равна частоте растровых импульсов, вырабатываемых через каждые 33,33 мкм нер, мещения поверхности носителя 2 с помощью растрового датчика 9. При этом в элементе 15 будет запоминаться 12000 э.нментов изображения оригинала вдоль строки, расположенных на расстоянии тех же 33,33 мкм.По истечении первого оборота, прохождение метки 8 мимо датчика оборотов 10, приводит к выработке командного импульса, который переключает выход коммутатора 17 с элемента 15 на элемент 16, выход последовательности импульсов считывания блока 14 адресного входа элемента 15 на вход элемента 16 подключает выход элемента 15 на выход усилителя 19 и отсоединяет от него выход элемента 16. В этом случае элемент памяти 15 работает на вь 1 вод информации на систему записи изображения, а элемент 16 - на запоминание информации вдоль второй строки оригинала.При масштабе 1:1 частота периодичности вывода информации ра зна частоте периодичности считывания оригинала, поэтому на втором обороте из элемента 15 будут выведены все 12000 бит информации с расположением элементов записи на том же расстоянии 33,33 мкм друг от друга. сохраняя масштаб изображения 1:1. Одновременно элемент 16 запоминает последовательность информации об изображении оригинала вдоль второй строки развертки. На следующем обороте происходит обратное переключение всех блоков и цикл записи считывания повторяется.Если частота следования импульсов считывания информации меньше частоты записи, выборка информации об изображении оригинала вдоль строки производится реже, чем через 33,33 мкм, и при последующей записи изображения с постоянной (большей) частотой записи происходит сжатие размера изображения вдоль строки во столько раз, во сколько частота следования импульсов записи превышает частоту следования импульсов считывания.При превышении частоты выборки считываемой информации над частотой выборки информации на запись происходит обратная картина и осуществляется растягивание размера записываемого изображения по сравнению с размером оригинала вдоль строки.Использование предлагаемого устройства повышает производительность процесса масштабирования.тни 5я, 4 Составители С, Алексаново Техред И. Верес КоррТираж 43 ПодпВНИИПИ Государственного комитета СССРпо делам изобретений и открытий13035, Москва, Ж - 35, Раушская наб., д. 4илиал ППП Патент, г, Ужгород, ул. Проектн
