Приемно-сбрасывающее устройство машины для обработки деревьев

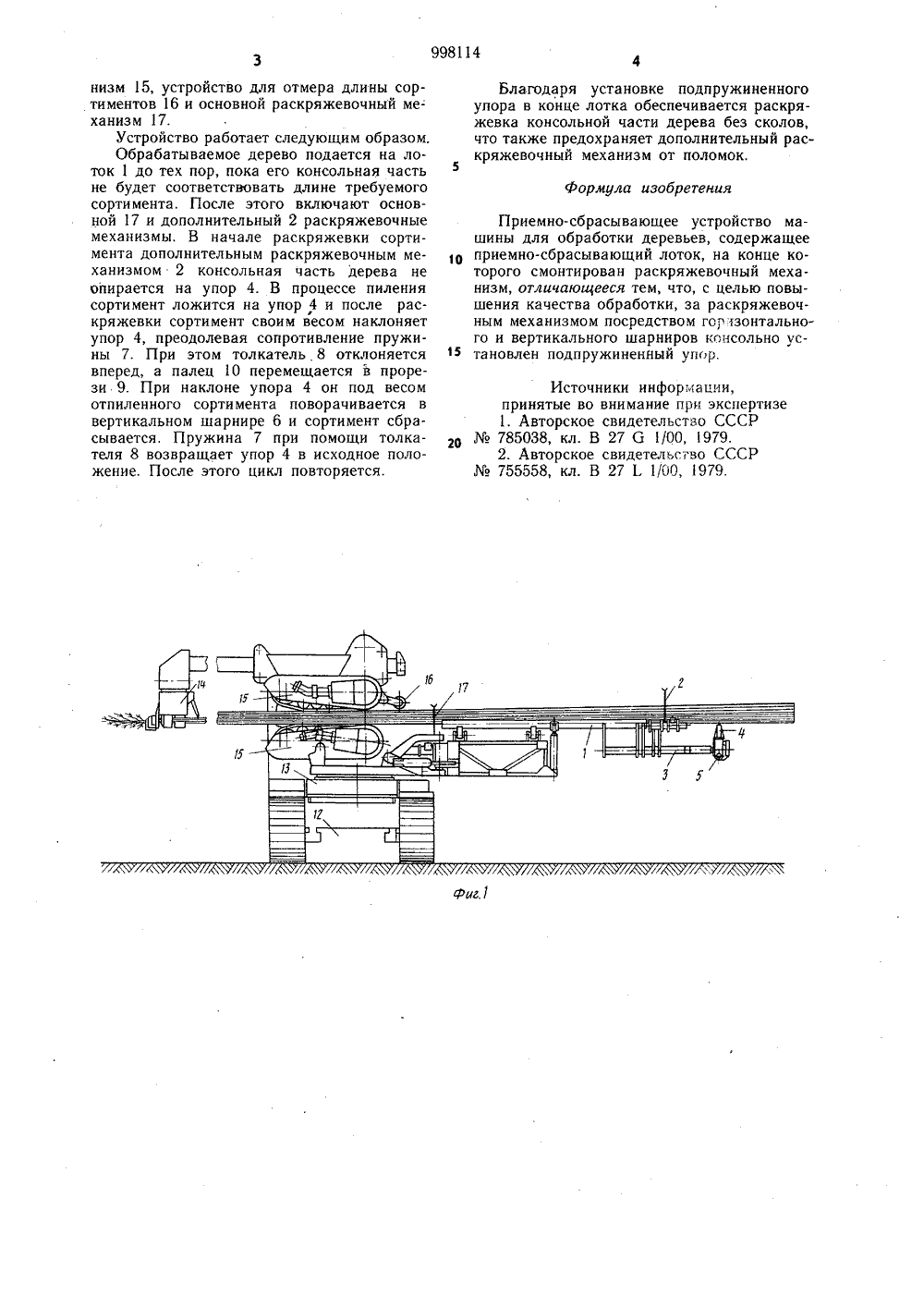

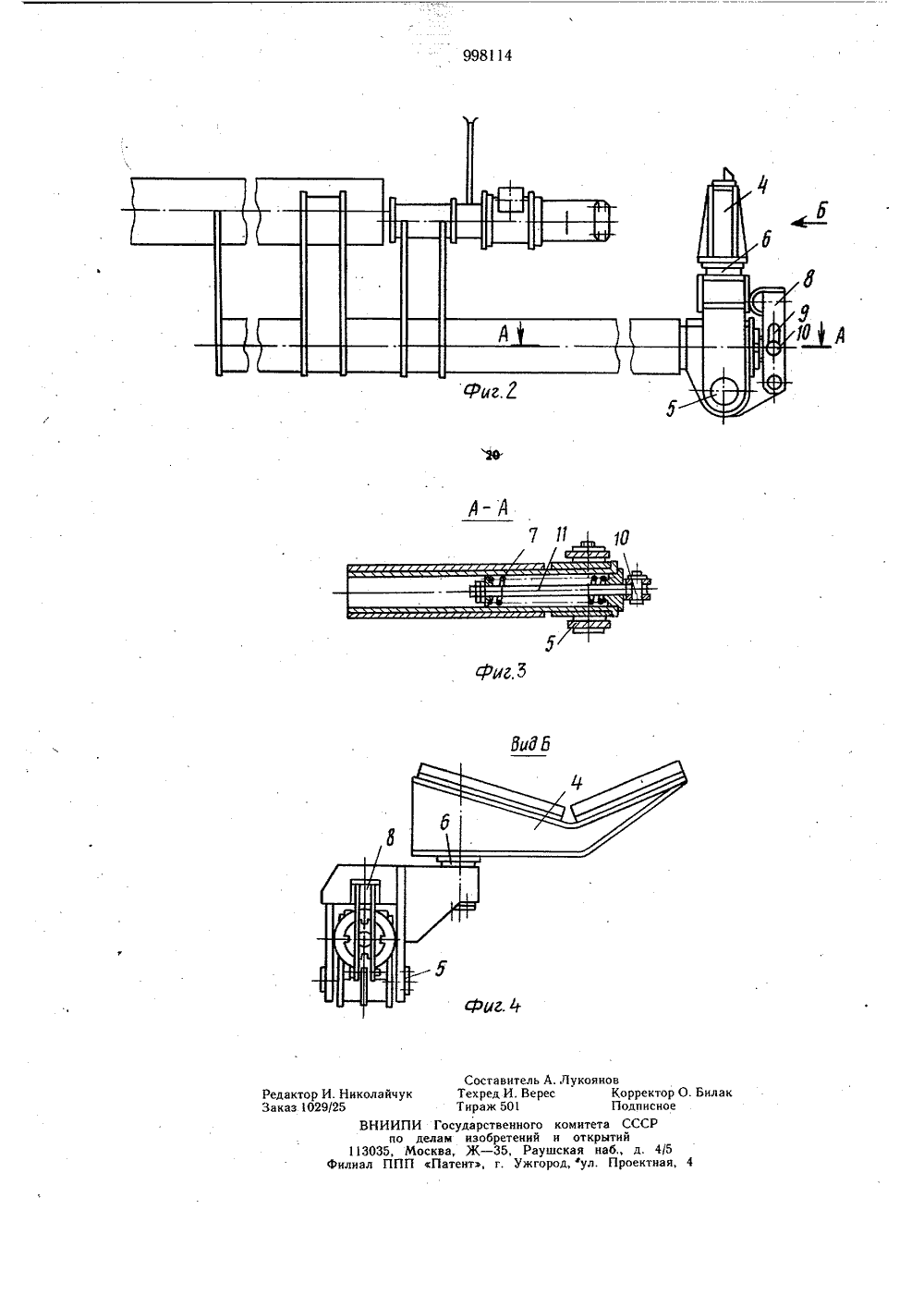

ОП ИСАНИЕИЗЬВРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеслублик-1998114(51) М.Кл.зВ 27 1 1(00 В 27 б 1/00 Гееуларетееиимй кенитет СССР .(53) УДК 634.0,323. .2 (088.8) Опубликовано 23.02.83. Бюллетень 7Дата опубликования описания 28.02.83 иа деизм изебретеиий и еткрытий(72) Авторы изобретения Г. П. Зайцев, Э. Э, Мейер, Н. В. Шарапов,и В. Г. Питеев азю ьинститут арельский научно-исследовательск лесной промышленности 71 Заявит(54) ПРИЕМНО-СБРАСЫВАЮЩЕЕ УСТРОЙСТВО МАШИНЬ ДЛЯ ОБРАБОТКИ ДЕРЕВЬЕВоитального и вертинсольио установлен мом посредством гориз кального шарниров ко подпружиненный упор.На фиг. 1 показано Шее устройство машин ревьев, общий вид; на ненный упор; на фиг, 3 на фиг. 4 - разрез Априемно-сбрасываюы для обработки дефиг. 2 - подпружи - вид Б на фиг. 2; А на фиг. 2. Изобретение относится к устройствам для обработки поваленных деревьев и может быть использовано в лесной промышленнности.Известно приемно-сбрасывающее устройство машины для обработки деревьев, з содержащее сбрасывающий лоток, смонтированный на консольной раме, установленной на самоходном шасси 1).Однако это устройство не обеспечивает возможности раскряжевки обрабатываемых деревьев.Известно также приемно-сбрасывающее устройство, содержащее приемно-сбрасывающий лоток, на конце которого смонтирован раскряжевочный механизм 12),Недостатком этого устройства является то, что при раскряжевке консольной части дерева часто происходят сколы обрабатываемых сортиментов, что приводит к браку.Целью изобретения является повышение качества обработки.Указанная цель достигается тем, что в приемно-сбрасывающем устройстве; содержащем приемно-сбрасывающий лоток, на конце которого смонтирован раскряжевочный механизм, за раскряжевочным механизПриемно-сбрасывающее устройство машины для обработки деревьев содержит приемно-сбрасывающий лоток 1,-допблйите ль-" ный раскряжевочный механизм 2, за которым на консольной балке 3 установлен подпружиненный упор 4, несколько наклоненный в сторону подачи дерева, упор смонтирован посредством двух -взаимно- перпендикулярных шарниров: горизонтального поперечного 5 и вертикального 6. Упор 4 подпружинен при помощи пружины 7 и толкателя 8, имеющего прорезь 9, в которой установлен палец 10 штока 11 проходящего внутри пружины 7. Все технологическое оборудование установлено на самоходном шасси 12, на раме которого смонтированы поворотная платформа 13, захватно-сучкорезная головка - 14; претаскивающий меха 998114низм 15, устройство для отмера длины сортиментов 16 и основной раскряжевочный механизм 17.Устройство работает следующим образом, Обрабатываемое дерево подается на лоток 1 до тех пор, пока его консольная часть не будет соответствовать длине требуемого сортимента. После этого включают основной 17 и дополнительный 2 раскряжевочные механизмы. В начале раскряжевки сортимента дополнительным раскряжевочным механизмом 2 консольная часть дерева не опирается на упор 4. В процессе пиления сортимент ложится на упор 4 и после раскряжевки сортимент своим весом наклоняет упор 4, преодолевая сопротивление пружины 7. При этом толкатель 8 отклоняется вперед, а палец 10 перемещается в прорези 9. При наклоне упора 4 он под весом отпиленного сортимента поворачивается в вертикальном шарнире 6 и сортимент сбрасывается. Пружина 7 при помощи толкателя 8 возвращает упор 4 в исходное положение. После этого цикл повторяется. Благодаря установке подпружиненногоупора в конце лотка обеспечивается раскряжевка консольной части дерева без сколов, что также предохраняет дополнительный раскряжевочный механизм от поломок, 5формула изобретенияПриемно-сбрасывающее устройство машины для обработки деревьев, содержащее 1 О приемно-сбрасывающий лоток, на конце которого смонтирован раскряжевочный механизм, отличающееся тем, что, с целью повышения качества обработки, за раскряжевочным механизмом посредством горизонтального и вертикального шарниров консольно установлен подпружиненный упор.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР20785038, кл. В 27 б 1/00, 1979.2. Авторское свидетельство СССР755558, кл. В 27 1. 100, 1979.д. 4/5ектная, 4 Редактор И, НиколайчуЗаказ 1029/25 Составитель А. ЛукояновТехред И. Верес Корректор ОТираж 501 ПодписноеИ Государственного комитета СССРделам изобретений и открытийосква, Ж - 35, Раушская набПатент, г. Ужгород, фул. Про ила
