Пресс для отжима влагосодержащих субстанций
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 98391
Авторы: Курочицкий, Шамборант
Текст

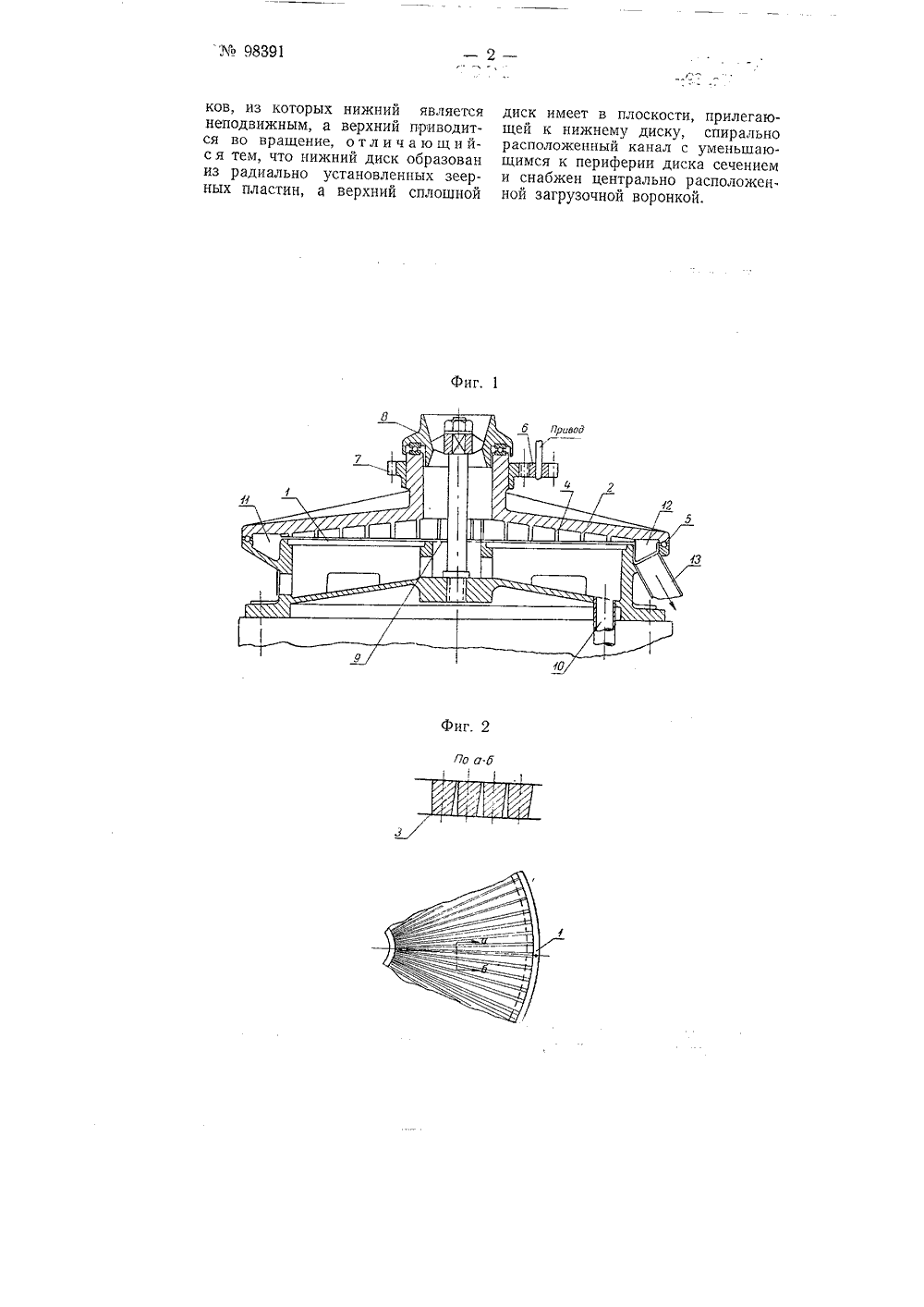

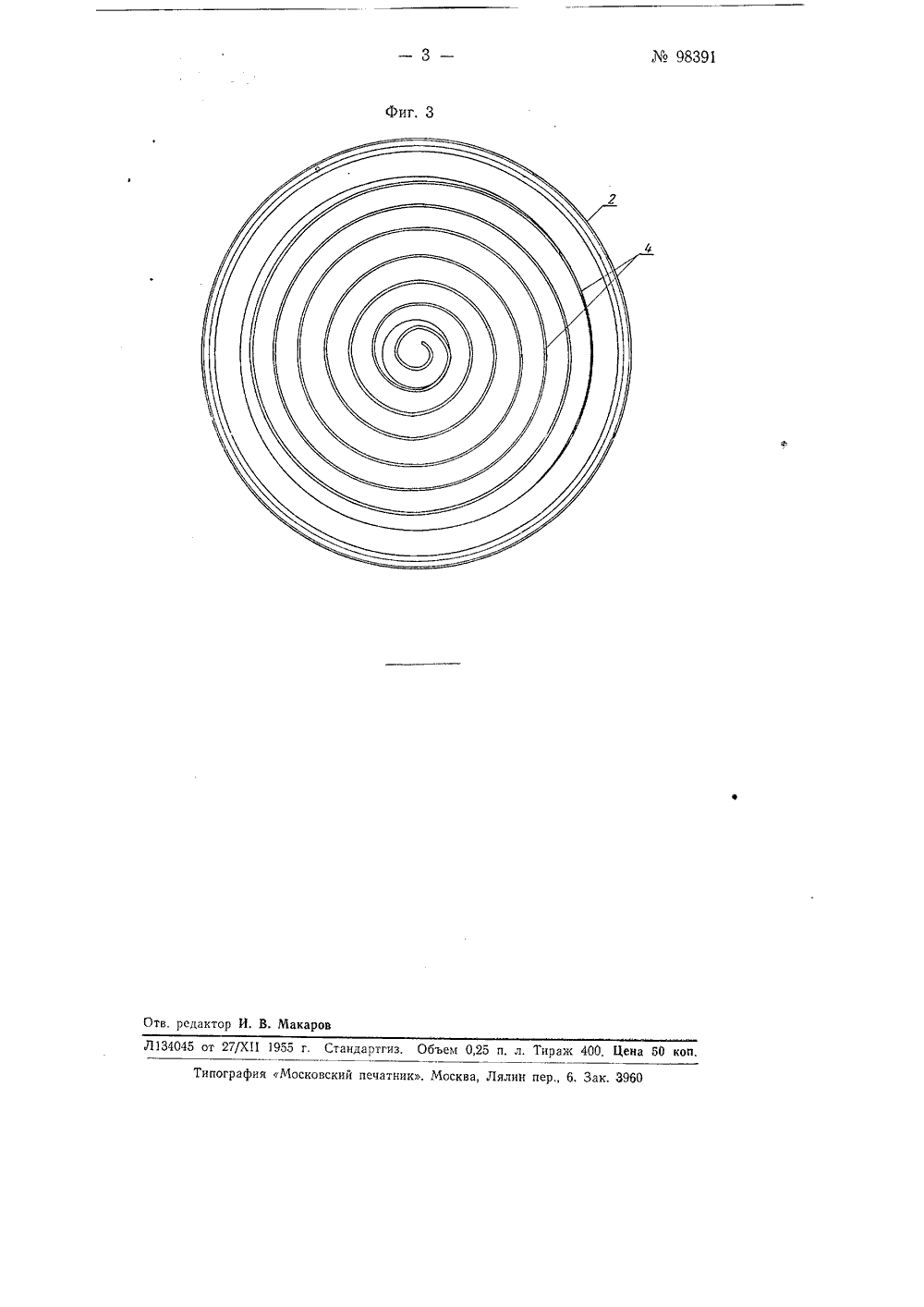

98391рТ 1 11 )1 О 1 Класс 58 Ь, 8 45 е, 39 бт ССС Р 1 а дд 1 ОПИСАНИК ИЗОБРЕТ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ Ч. К, Курочицкий и Г. Г. Шамборант РЕСС ДЛЯ ОТЖИМА ВЛАГОСОДЕРЖАЩИХ СУБСТАНЦИЙявлено 24 ноября 1953 г. за41/447889 в Министерствпродовольственных товаров СССРОпубликовано в Бюллетене изобретений6 з промышленности мет изобретени Предметом изобретения является пресс для отжима влагосодержащих субстанций, например, кукурузной или картофельной мезги, выполненный в виде двух соосно расположенных один над другим дисков, из которых нижний неподвижен, а верхний приводится во вращение.По сравнению с известными подобного назначения и конструкции прессами для отжима влагосодержащих субстанций предлагаемый пресс обеспечивает большую производительность и более эффективный отжим влаги.Особенность пресса заключается в том, что нижний диск образован из радиально установленных зеерных пластин, а верхний сплошной диск имеет в плоскости, прилегающей к нижнему диску, спирально расположенный канал с уменьшающимся к периферии диска сечением и снабжен центрально расположенной загрузочной воронкой.На фиг. 1 изображен разрез предлагаемого пресса; на фиг. 2 - часть нижнего диска пресса; на фиг, 3 - верхний диск пресса.Пресс выполнен в виде двух соосно расположенных один над другим горизонтальных дисков 1 и 2, из которых нижний диск 1 неподвижен и образован из радиально установпенных зеерных пластин 3. Верхний сплошной диск 2 имеет в плоскости, прилегающей к нижнему диску 1, спирально расположенный канал 4 с уменьшающимся к периферии диска сечением, установлен на шариковой опоре 5 и приводится во вращение от электродвигателя через редуктор (на чертеже не показаны) и шестерни б и 7.Влажная мезга загружается в центральную воронку 8 верхнего диска, откуда попадает на решетку 9, где из мезги удаляется часть влаги. Верхний диск 2 захватывает мезгу и перемещает ее к периферии.Перемещаясь, мезга попадает в суживающийся к периферии канал 4; при этом повышается давление, под влиянием которого из мезги выделяется влага, которая проходит через зеерные пластины 3 и по патрубку 10 выводится из пресса.Обезвоженная мезга сваливается с нижнего диска 1 в кольцевой канал 11, откуда лопаткой 12, укрепленной на верхнем диске 2, подгребается к выбросному люку 13. Пресс для отжима влагосодоржащих субстанций, например, кукурузной или картофельной мезги, выполненный в виде двух соосно расположенных один над другим дис98391 Фиг. 1 Фиг. По а ков, из которых нижний является неподвижным, а верхний приводится во вращение, отличающийс я тем, что нижний диск образован из радиально установленных зеерных пластин, а верхний сплошной диск имеет в плоскости, прилегающей к нижнему диску, спирально расположенный канал с уменьшающимся к периферии диска сечением и снабжен центрально расположен. ной загрузочной воронкой.
СмотретьЗаявка
447889, 24.11.1953
Курочицкий Ч. К, Шамборант Г. Г
МПК / Метки
МПК: B30B 9/20
Метки: влагосодержащих, отжима, пресс, субстанций
Опубликовано: 01.01.1954
Код ссылки
<a href="https://patents.su/3-98391-press-dlya-otzhima-vlagosoderzhashhikh-substancijj.html" target="_blank" rel="follow" title="База патентов СССР">Пресс для отжима влагосодержащих субстанций</a>
Механизм нижнего выталкивателя пресса
Номер патента: 958139
Опубликовано: 15.09.1982
Авторы: Горожанкин, Солодухин
МПК: B30B 15/32
Метки: выталкивателя, механизм, нижнего, пресса
...параллельные направ.ляющим б верхней тяги 5. Полость 13над поршнем 14 подвижного элемента 9постоянно соединена с источником дав лени я.Механизм нижнего выталкивателяпреса работает следующим образом.При ходе ползуна пресса вверх,после совершения рабочей операции, рычажно-кулачковая системаперемещает толкатель 3 вверх, который, совершаяход 5; производит срыв отпрессованной детали, Во время хода 5 толкатель 3 нагружен усилием, которое значительно больше усилия, развиваемогосиловым цилиндром 4, поэтому шток 10силового цилиндра 4 перемещается вверх,вытесняя рабочую среду из полости 13над поршнем 14 (фиг. 2). После срываотпрессованной детали на толкатель 3действует только ее вес, который меньше усилия развиваемого силовым цилиндром 4,Под...
Стенд для выпрессовки верхнего диска шпиндельного барабана
Номер патента: 1007894
Опубликовано: 30.03.1983
Автор: Маматов
МПК: B23P 19/027, B23P 6/02
Метки: барабана, верхнего, выпрессовки, диска, стенд, шпиндельного
...на кронштейне..вид; на фиг. 2 то же, вид сверху; на 50фиг. 3 - съемный кронштейн с упором,Стенд содержит станину в видерамы 1 с плитой 2 для установки демонтируемого барабана,3, В нижнейчасти рамы 1 установлены электродвига 55тель 4 с гидронасосом 5, гидробак6, гидрораспределитель 7, соединенный с силовым гидроцилиндром 8,расположенным пб оси распрессовки.На плите 2 смонтированы пластина 9для крепления съемного кронштейна 10с упором 11 для верхнего диска 12демонтируемого барабана, а с другойстороны - пластина 13 для крепленияфиксирующих пальцев 14, выполняющих роль упора для корпуса демонтируемого подшипника 15. Съемный кронштейн 10 с упором 11 выполнен с пазом - отверстием 16 для его фиксации относительно барабана,...
Нижний выталкиватель пресса для объемной штамповки
Номер патента: 1027066
Опубликовано: 07.07.1983
Авторы: Аксютко, Рыбин, Филькин
МПК: B30B 15/32
Метки: выталкиватель, нижний, объемной, пресса, штамповки
...в упомянутом рычаге, в средней его части выполнена прорезь, промежуточные элементы размещены в последней, при этом рычаг установлен с возможностью взаимодействия с толкателями.На фиг. 1 представлена конструкция выталкивателя, общий видна фиг. 2 - вид А на фиг. 1,Нижний выталкиватель содержит установленные на валу 1 кулак 2 и шестерню 3, зацепляющуюся с шестерней 4, которая, в свою очередь, зацепляется с шестерней привода пресса (не показана), Шестерня 4 установлена на оси 5. Конструкция содержит также.двуплечий рычаг 6 с роликом 7, установленный на оси 5, тяги 8 и 9, муфту 1 О, двуплечий рычаг1, прижимные цилиндры 2 со штоками 13, серьгу 14, рычаг 15, ползуны 16, соединенные с проме. жуточными элементами 17, размещенные в...
Механизм привода прессующих роликов брикетного пресса
Номер патента: 1042667
Опубликовано: 23.09.1983
Авторы: Гришин, Сергеев, Суров
МПК: A01F 15/10
Метки: брикетного, механизм, пресса, прессующих, привода, роликов
...имеющей в плане. Форму многогранника и размещенной непосредственно над внутренней плоскос"45тью верхнего торца крышки.На фиг.1 схематично изображен предлагаемый механизм привода прессующихроликов брикетного пресса, разрез,вид сбоку; на фиг.2 - то же, в плане.50 667 1Механизм привода включает расположенный под прессовальной камеройредуктор 2 с вращающейся планшайбой 3, связанной посредством вертикальных осей ч с прессующими роликами . Между прессовальной камерой и. редуктором со стороны периферии планшайбы с зазором относительно нее установлена крышка 6, имеющая Форму кольца, вйешний край верхнего торца которого размещен на уровне нижней кромки кольцевой матрицы 7, Верхний торец крышки выполнен из трех концентрично расположенных...
Устройство для открывания и закрывания замка пресс-камеры хлопкового пресса
Номер патента: 342787
Опубликовано: 01.01.1972
Авторы: Бутин, Каракуц, Типикин
МПК: B30B 9/30
Метки: закрывания, замка, открывания, пресс-камеры, пресса, хлопкового
...устройство для открывания и закрывания замка 2, имеющего штангу 8, нижний конец которой снабжен пружиной 4 и выступом 5, Устройство приводится в действие от гидроцилиндра б с подводом рабочей жидкости от главного привода пресса только в поршневую полость. Шток 7 гидроцилиндра 6 жестко соединен с подпружиненной рамкой 8.На прессе установлен фиксатор, имеющийстержень 9 с пружиной, упирающейся в за 5 щелку 10, которая при помощи выступа оудерживает штангу 8 в крайнем верхнем положении. При открытом замке защелка установлена поворотно относительно неподвижнойоси. Устройство работает следующим обра 10 зом. После прессования включается гидроцилиндр 6, Шток 7 воздействует на нижнийконец 11 штанги 8 и поднимает ее, раскрываязамок...
