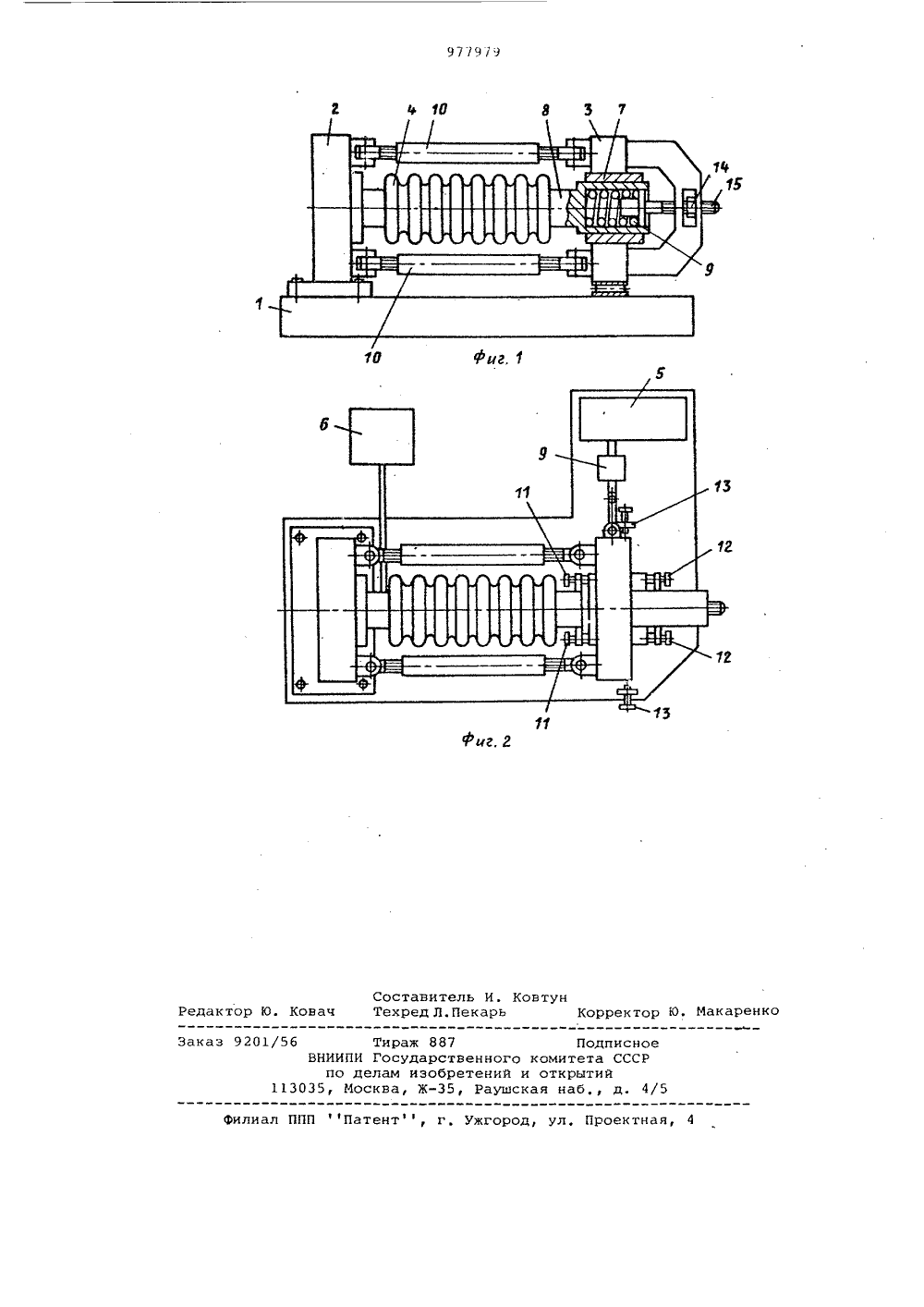

Стенд для усталостных испытаний сильфонов

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(23) ПриоритетОпубликовано 30,11 В 2, Бюллетень Мо 44Дата опубликования описания 30.11.82 У 1 М Кп з 0113/00 6 01 Н 3/34 С 01 Я 3/36 Государственный комитет СССР по делам изобретений и открытий(54) СТЕНД ДЛЯ УСТАЛОСТНЫХ ИСПЫТАНИЙ СИЛЬФОНОВ Изобретение относится к испытательной технике, а именно к стендам для усталостных испытаний сильфонов.Известен стенд для усталостных5 испытаний сильфонов, содержащий неподвижную опору для закрепления конца испытуемого сильфона, направляющие, установленные под углам к неподвижной опоре, движущейся в направляющий шток, подвижную опору, взаимодействующую со штоком, и привод возвратно- поступательного перемещения штока 1.Недостатком известного стенда является то, что он не позволяет обеспечить независимое нагружение сильфона осевой и сдвигающей силами.Наиболее близким к предлагаемому по технической сущности является стенд для усталостных испытаний силь- фонов, содержащий подвижную и неподвижную опоры для крепления торцов испытуемого сильфона, привод возвратно-поступательного перемещения подвижной опоры в плоскости, перпендикулярной оси сильфона, источник давления, 25 подключаемый к внутренней полости сильфона, исредства регулировки давления в сильфоне 2.Недостатком данного стенда является невозможность проведения усталост- ЗО ных испытаний при независимом воздействии сдвигающей и осевой нагрузках. В данном случае сильфон нагружается только сдвигающей силой и внутренним давлением.Цель изобретения - расширение функциональных воэможностей стенда путемсоздания различных Форм циклов сложного нагружения,Поставленная цель достигается тем,что стенд снабжен закрепляемой наодном иэ торцов сильфона штангой, которая установлена в подвижной опорес возможностью осевого перемещения иподпружинена в направлении неподвижной опоры.На фиг1 изображен предлагаемыйстенд, разрез; на фиг. 2 - то же,вид сверху.Стенд содержит основание 1, на котором установлены неподвижная 2 иподвижная 3 опоры, служащие для крепления к ним торцов .испытуемого сильфона 4, привод 5 воэвратно-поступательного перемещения подвижной опоры3 в плоскости, перпендикулярной осисильфона 4, источник 6 давления,подключаемый к внутренней полостисильфона 4, и средства регулировкидавления в сильфоне 4 с системой уп 977979равления этим давлением (не показаны) . Подвижная опора 3 выполнена с направляющим отверстием 7, в котором с возможностью осевого перемещения установлена штанга 8, скрепленная с торцом испытуемого сильфона 4. Штанга 8 под пружинена в направлении к неподвижной опоре 2 пружиной 9. Между подвижной 3 и неподвижной 2 опорами установлены тяги 10, шарнирно связанные с опорами 2 и 3. Для проведения ис-пытаний в режиме заданных деформаций на штанге 8 по обе стороны от подвижной опоры 3 закреплены регулируемые упоры 11 и 12, служащие для замыкания контактов (не показаны),. которые 15 входят в систему управления давлением в сильфоне 4. Аналогичные упоры 13 закреплены на основании 1 по обе стороны от подвижной опоры 3 в плоскости, перпендикулярной оси силь- фона 4. Они служат для замыкания контактов в цепи управления приводом 5 (не показаны) возвратно-поступательного перемещения подвижной опоры 3, Стенд содержит также гайку 14 и винт 15, служащие для регулировки силы поджатия пружины 9.Стенд работает следующим образом.Перед испытаниями, в зависимости от выбранного соотношения деформаций в цикле нагружения, между подвижной опорой 3 и упорами 11-13 устанавливают зазоры, соответствующие задаваемым величинам деформацией сдвига и растяжения-сжатия в сильфоне. При необходимости задания деформации сжатия в цикле нагружения сильфона 4 предварительным поджатием пружины 9 выбирают зазор между подвижной опорой 3 и упорами 12. Подключают одновреМенно привод 5 возвратно-поступатель ного перемещения подвижной опоры 3источник б давления, Привод 5, перемещая опору 3, создает в сильфоне 4 деформации сдвига, а повышенное давление внутри сильфона 4 - деформа ции растяжения, так как под действием силы давления штанга 8 перемещается в направляющем отверстии 7. При этом выбираются зазоры между подвижной опорой 3 и упорами 11 и 13. После замыкания контактов упором 13 вращение привода 5 переключается на обратное и подвижная опора 3 возвращается в нейтральное положение, привод 5 выключается. В то же время упор 11 замыкает контакты в системе управления давлением в сильфоне 4 и давление в нем падает до нижнего предела, При этом свободный конец сильфона 4, скрепленный с штангой 8, перемещается, выбирая зазор между подвижной опорой 3 и упорами 12, равный величине деформации сжатия.Затем цикл нагружения повторяется с перемещением подвижной опоры 3 вправо от продольной оси сильфона 4, создавая деформацию сдвига другого знака.Предлагаемый стенд позволяет испытывать сильфоны при различных вариантах нагружения, а именно при симметричных и асимметричных циклах по деформациям растяжения-сжатия и сдвига, а также циклы при совместном и раздельном воздействии этих деформаций.Формула изобретенияСтенд для усталостных испытанийсильфонов, содержащий подвижную и неподвижную опоры для крепления торцовиспытуемого сильфона, привод возвратно-поступательного перемещения подвижной опоры в плоскости, перпендикулярной оси сильфона, источник давления,подключаемый к внутренней полостисильфона, и средства регулировки давления в сильфоне, о т л и ч а ющ и й с я тем, что, с целью расширения функциональных возможностей путем создания различных форм цикловсложного нагружения, он снабжен закрепляемой на одном из торцов сильфонаштангой, которая установлена в подвижной опоре с возможностью осевогоперемещения и подпружинена в направлении неподвижной опоры.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 328361, кл, 6 01 М 13/00, 1978,2, Авторское свидетельство СССРР 340934, кл. 6 01 Б 3/34, 19709//9 (9фиг. 1фиг, ЛСоставитель И, Ковтун Редактор Ю. Ковач Техред Л.ПекарьКорректор Ю. Макаренко Заказ 9201/56 Тираж 887 Подписное ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5филиал ППП Патент, г, Ужгород, ул, Проектная, 4
