Способ возведения трубы под насыпью

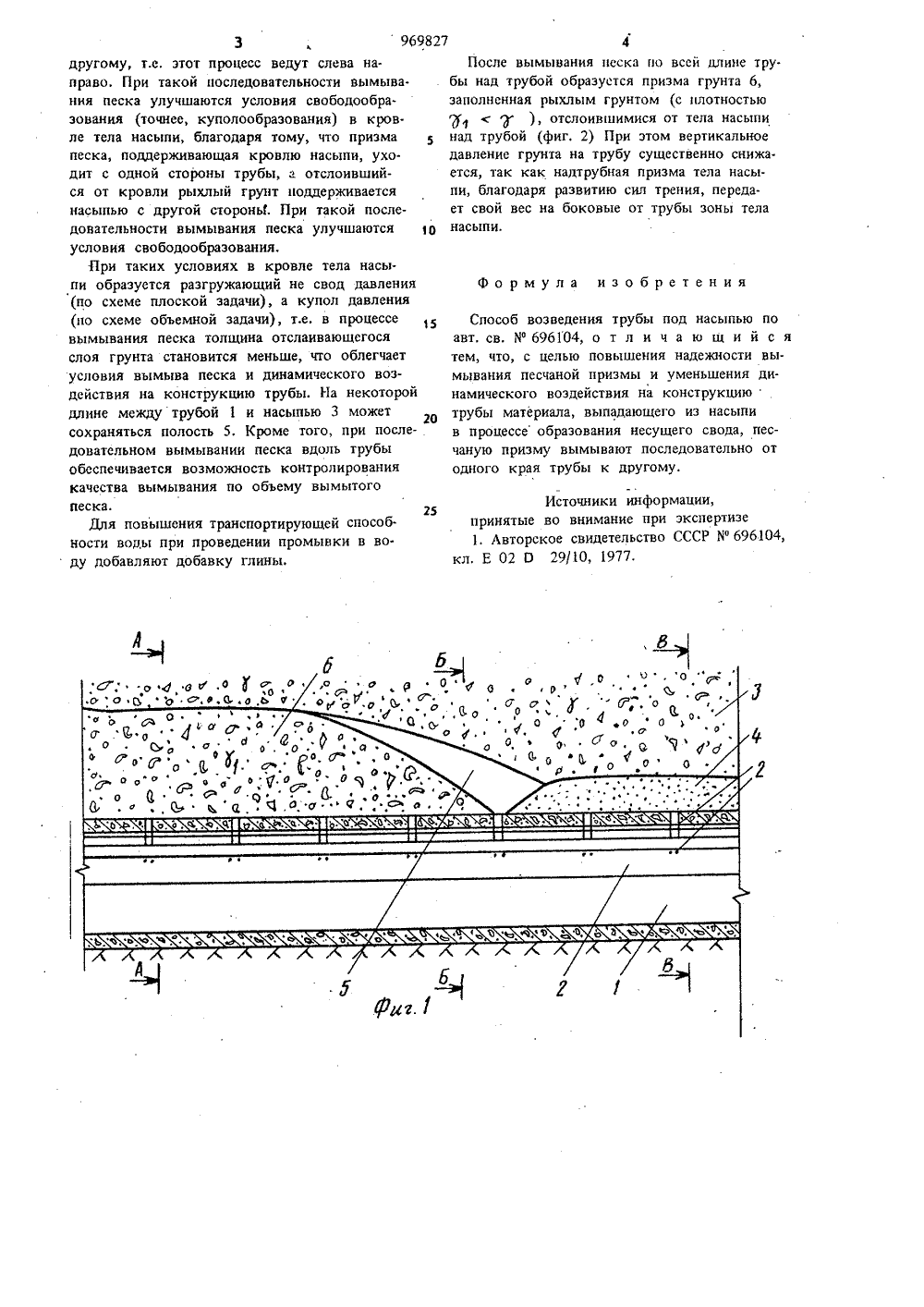

Союз СоветсмикСоциапнстичесиикРеспублик ОП ИСАНИЕИЗОВЕЕтЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(23) Приоритет Гееударетнкнный комитет СССР по делаи изобретений н вткрытнй(72) АвтЬр изобретения ЗЮЖЮЗЙМ 13 тА 1 З ВИВЛЯОТНИ(54) СПОСОБ ВОЗВЕДЕНИЯ ТРУБЫ ПОД НАСЫПЬЮ Изобретение относится к строительству земляных насыпных сооружений, в состав которых входят трубы.По основному атв. св, Нф 696104 известен способ возведения трубы под насыпью, включающий монтаж нссушсй конструкции, размещение на верхней части трубы песчаной призмы, отсыпку насыпи и вымывание песка водой через каналы в теле трубы 111.Недостатком известного способа является1 О невысокая надежность вымывания песчанои призмы и возможность динамического воздействия на конструкцию трубы материала. выпадающего на нее в процессе образования несущего длоя.1Цель изобретения - повышение надежности вымывания песчаной призмы и уменьшение динамического воздействия на конструкцию трубы материала, выпадающего из насыпи в процессе образования несущего свода.Поставленная цель достигается тем, что согласно способу возведения трубы под насыпью песчаную призму вымывают последовательно от одного края трубы к другому,На фиг, 1 показано продольный разрезпо трубе, песчаной призме и телу насыпи;на фиг, 2 - разрез А - А на фиг, 1; нафиг. 3 - разрез Б - Б на фиг. 1; на фиг.4 - разрез В - В на фиг. 1,Способ осуществляется следующим образом,При возведении трубы 1 в ее верхнюючасть (свод) закладывают попарно трубы 2.После возведения трубы отсыпают насыпь3 с плотностью б, а непосредственно надтрубой - песчаную призму 4. После возве.дения насыпи до заданной высоты при ко.торой при данной ширине трубы в насыпиможет образоваться разрушающий свод давлеиия, производят удаление песчаной призмыпутем вымывания. Вымывание производятнагнетанием воды в песчаную призму и удалением из нее пульпы по трубам 2. Приэтом вода подается по одной, а удаляетсяпо другой трубе,Для обеспечения качественного вымывания песка иэ призмы вымывание ведутпоследовательно от одного края трубы к969827 3другому, т.е. этот процесс ведут слева на. право. При такой последовательности вымывания песка улучшаются условия свободообраэования (точнее, куполообразования) в кровле тела насыпи, благодаря тому, что призма песка, поддерживающая кровлю насыпи, уходит с одной стороны трубы, а отслоившийся от кровли рыхлый грунт поддерживается насыпью с другой сторонь 1, При такой последовательности вымывания песка улучшаются 1 О условия свободообраэования,При таких условиях в кровле тела насыпи образуется разгружающий не свод давления (по схеме плоской задачи), а купол давления (по схеме объемной задачи), т,е, в процессе вымывания песка толщина отслаивающегося слоя грунта становится меньше, что облегчает условия вымыва песка и динамического воздействия на конструкцию трубы. На некоторой длине между трубой 1 и насыпью 3 может сохраняться полость 5, Кроме того, при последовательном вымывании песка вдоль трубы обеспечивается возможность контролирования качества вымывания по объему вымытого песка.Для повышения транспортирующей способ. ности воды при проведении промывки в во. ду добавляют добавку глины. 4После вымывания песка по всей длине тру.бы над трубой образуется призма грунта 6,заполненная рыхлым грунтом (с плотностью" ), отслоившимися от тела насыпинад трубой (фиг, 2) При этом вертикальноедавление грунта на трубу существенно снижа.ется, так как надтрубная призма тела насыпи, благодаря развитию сил трения, передает свой вес на боковые от трубы зоны теланасыпи,Формула изобретения Способ возведения трубы под насыпью по авт. св. У 696104, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности вымывания песчаной призмы и уменьшения динамического воздействия на конструкцию трубы материала, выпадающего из насыпи в процессе образования несущего свода, песчаную призму вымывают последовательно от одного края трубы к другому. Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР Х 696104,кл. Е 02 0 29/10, 1977,969827 ставитель Б; Трусканхред Т. Маточка орректор И, Ватрушкин Редактор С, Крупенин исное 709 нного комитета СССРний и открытий Раушская наб., д, 4/5 аказ 8332 33 Тираж НИИПИ Государств ло делам иэобрете 35, Москва, Ж - 35,113 Филиал ППП "Патент", г. Ужгород, ул, Проектная,
