Стрингер панели летательного аппарата

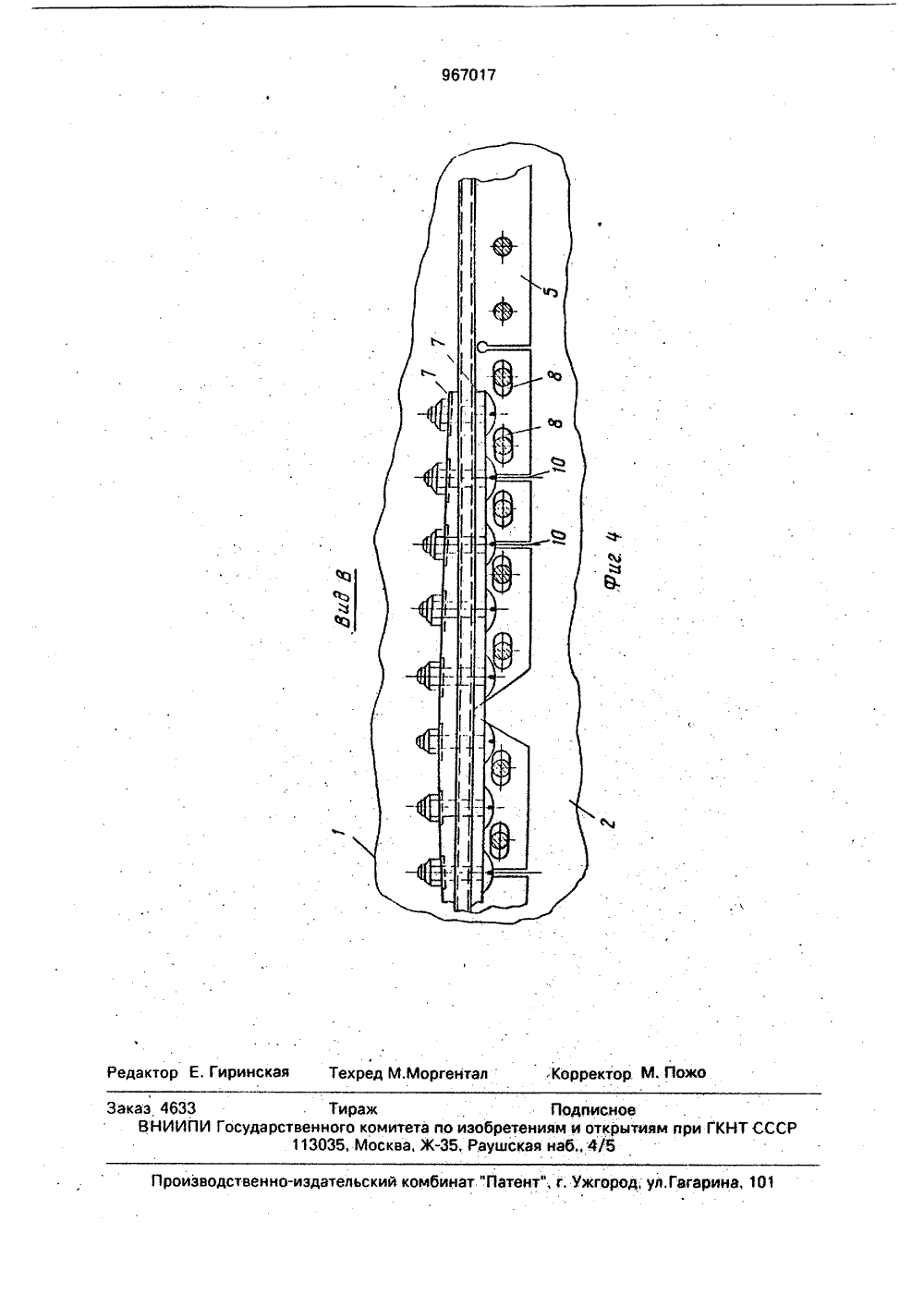

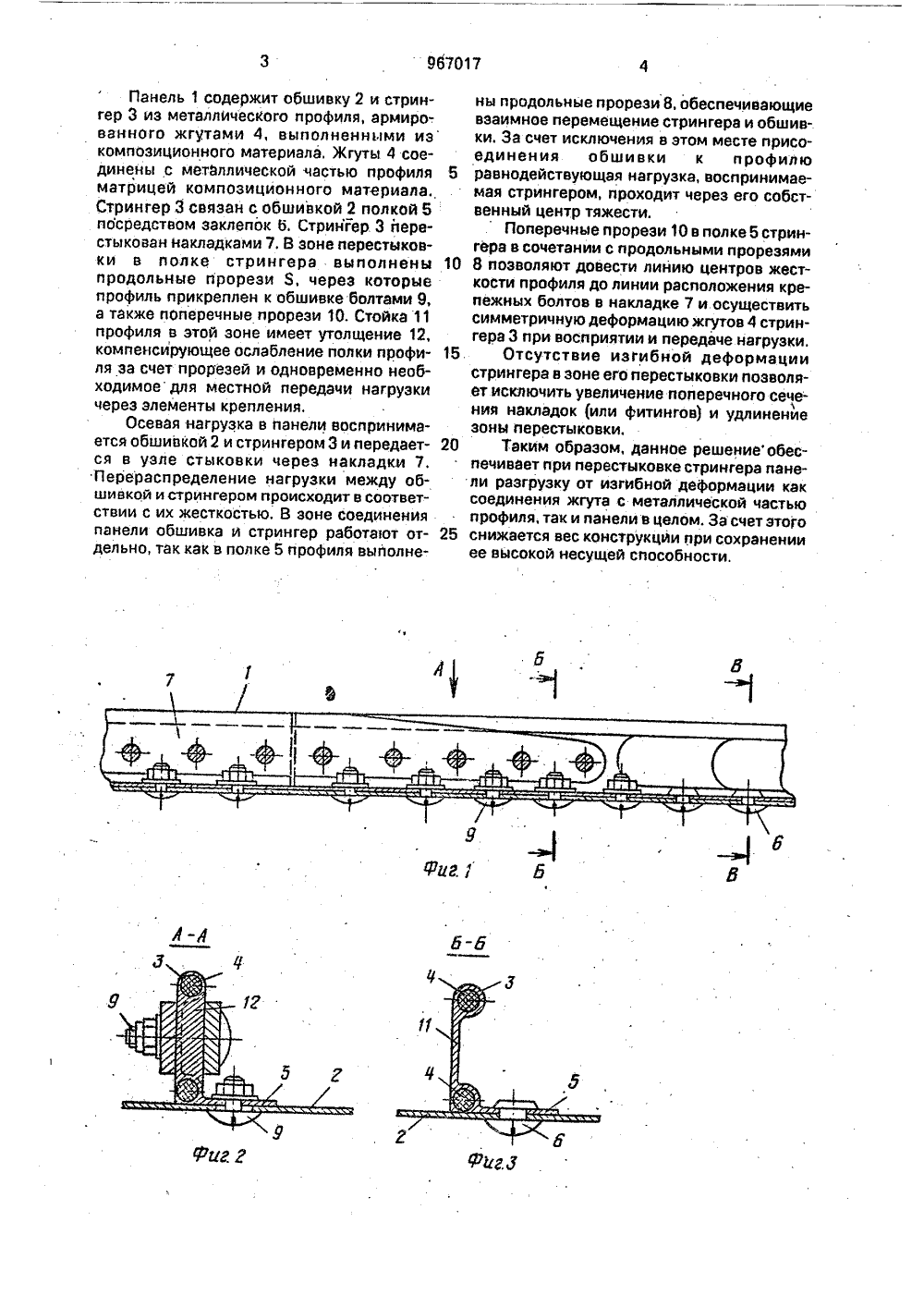

)5 В 64 С 1/06 ИЗОБРЕТЕНИЯ ОПИСАН ЬСТВУ ОМУ СВИД В(54)(57).СТРИ Н ГЕГО АППАРАТА,стыкованные м л. %40 и А.В,Евдо 8.8) б А.А. "Осн остроении с,261 в 2. Р ПАНЕЛИ содержащежду соб м ы конс М"М уиро шино ЛЕТАТЕЛЬНО- ий профили,со- й с помощью ивзонепе ест ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР Изобретение относится к области самолетостроения и может быть применено для стрингеров панелей летательного аппарата при их перестыковке,Известен стрингер панели летательного аппарата, состоящий из цельнометаллического профиля, полка которого связана с обшивкой летательного аппарата посредством элементов крепления. Перестыковка стрингера осуществляется силовыми элементами в виде накладок (или фитингов)и вызывает появление изгибных деформаций,Известен также стрингер панели летательного аппарата, содержащий профили, состыкованные между собой с помощью накладок, армированные жгутами из композиционного материала и утолщенные в зоне стыковки, причем одна полка профиля связана с обшивкой панели посредством элементов крепления,Недостатком стрингера панели с элементами, армированными жгутами, является снижение эффективности применения композиционных материалов эа счет увелинакладок, армированные жгутами из композиционного материала и утолщенные в зоне стыковки, причем одна полка "профиля связана с обшивкой панели посредством элементов крепления, о т л и ч а ю щ и й с я тем, что, с целью снижения веса панели; полки, связанные с обшивкой, выполнены с продолговатыми отверстиями. под элементы крепления с большой осью, расположенной вдоль стрингера, и с прорезями, ориентированными поперек полок. чения веса конструкци р ыковки стрингера,Целью изобретения является снижение веса конструкции.Указанная цель достигается тем, что в известном стрингере, содержащем профили, состыкованные между собой с помощью р, накладок, армированные жгутами из композиционного материала и утолщенные в зоне стыковки, причем одна полка профиля связана с обшивкой панели посредством элементов крепления, полки, связанные с. обшивкой, выполнены с продолговатыми отверстиями под элементы крепления с большой осью, расположенной вдоль стрингера, и с прорезями, ориентированными поперек полок.На фиг, 1 изображен стыкуемый стрингер панели, представляющий собой в поперечном сечении угольник, стойка которого армирована жгутами; на фиг. 2 - разрез А - Ана фиг. 1; на фиг. 3 -разрез Б-Б на фиг, 1;на фиг, 4 - вид В на фиг. 1.Панель 1 содержит обшивку 2 и стрингер 3 из металлического профиля, армиро-. ванного жгутами 4, выполненными иэ композиционного материала, Жгуты 4 соединены с металлической частью профиля матрицей композиционного материала. Стрингер 3 связан с обшивкой 2 полкой 5 пбсредством заклепок б. Стрингер 3 перестыкоаан накладками 7, В зоне перестыковки в полке стрингера выполнены продольные прорези 8. через которые профиль прикреплен к обшивке болтами 9, а также поперечные прорези 10. Стойка 11 профиля в этой зоне имеет утолщение 12, компенсирующее ослабление полки профиля за счет прорезей и одновременно необходимое для местной передачи нагрузки через элементы крепления.Осевая нагрузка в панели воспринимается обшивкой 2 и стрингером 3 и передается в узле стыковки через накладки 7. Перераспределение нагрузки между обшивкой и стрингером происходит в соответствии с их жесткостью. В зоне соединения панели обшивка и стрингер работают отдельно, так как в полке 5 профиля выполнены продольные прорези 8, обеспечивающие взаимное перемещение стрингера и обшивки. За счет исключения в этом месте присоединения обшивки к профилю 5 равнодействующая нагрузка, воспринимаемая стрингером, проходит через его собственный центр тяжести.Поперечные прорези 10 в полке 5 стрингера в сочетании с продольными прорезями 10 8 позволяют довести линию центров жесткости профиля до линии расположения крепежных болтов в накладке 7 и осуществить симметричную деформацию жгутов 4 стрингера 3 при восприятии и передаче нагрузки.15. Отсутствие изгибной деформациистрингера в зоне его перестыковки позволяет исключить увеличение поперечного сечения накладок (или фитингов) и удлинение зоны перестыковки.20 Таким образом, данное решениеобеспечивает при перестыковке стрингера панели разгрузку от изгибной деформации как соединения жгута с металлической частью профиля, так и панели в целом, За счет этого 25 снижается вес крнструкцйи при сохраненииее высокой несущей способности.967017 Редактор Е. Гиринская Техред М,Моргентал Корректор М. Пожо иэводственно-издательский комбинат "Патент", г. Ужгород; ул, Гагарина, 101 аказ 4633 ВНИИПИ Тираж Подписноеарственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб.,4 В
