Многоходовой фильтр-сгуститель для суспензий с небольшим содержанием осадка
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 96333
Автор: Спектор
Текст

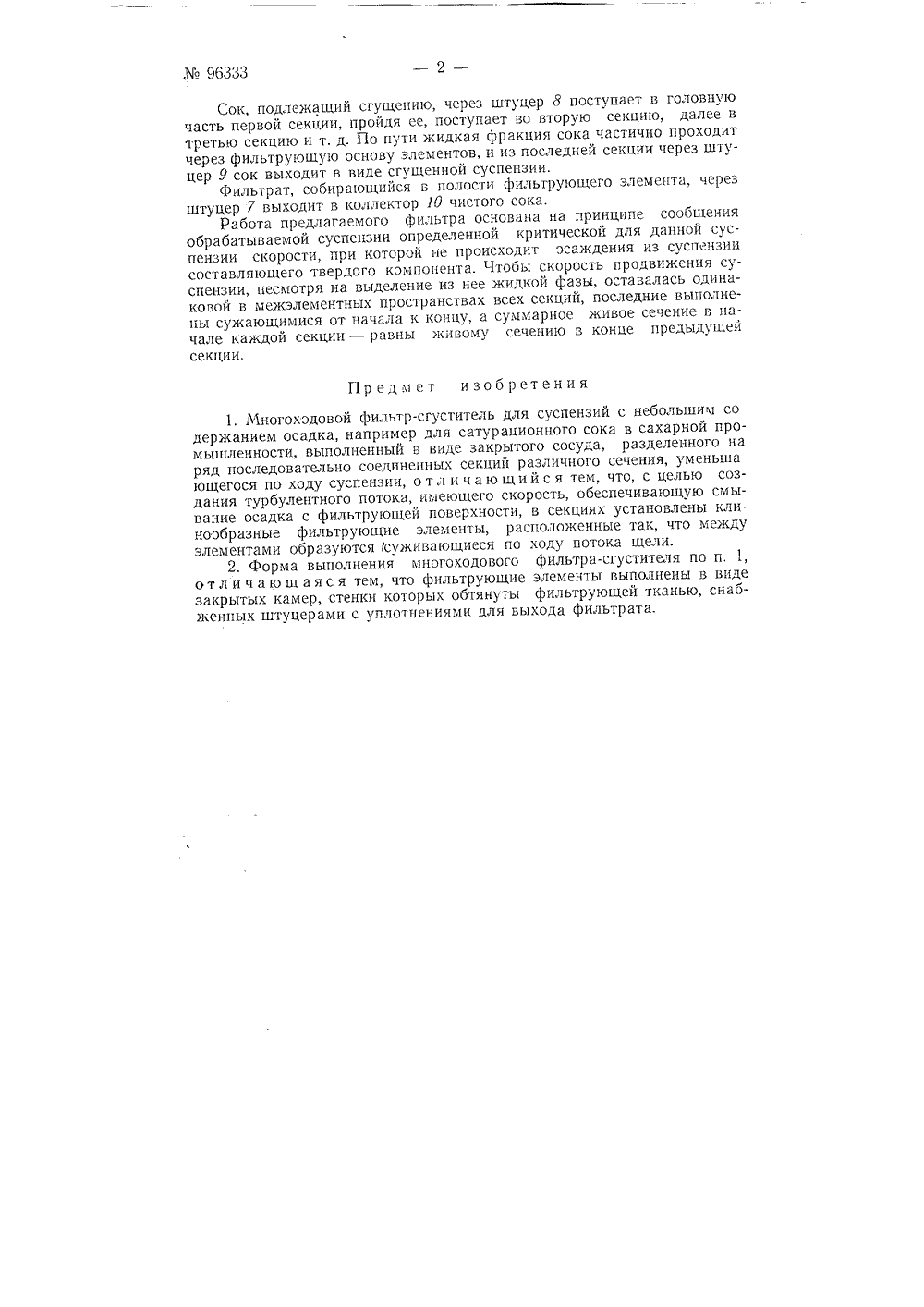

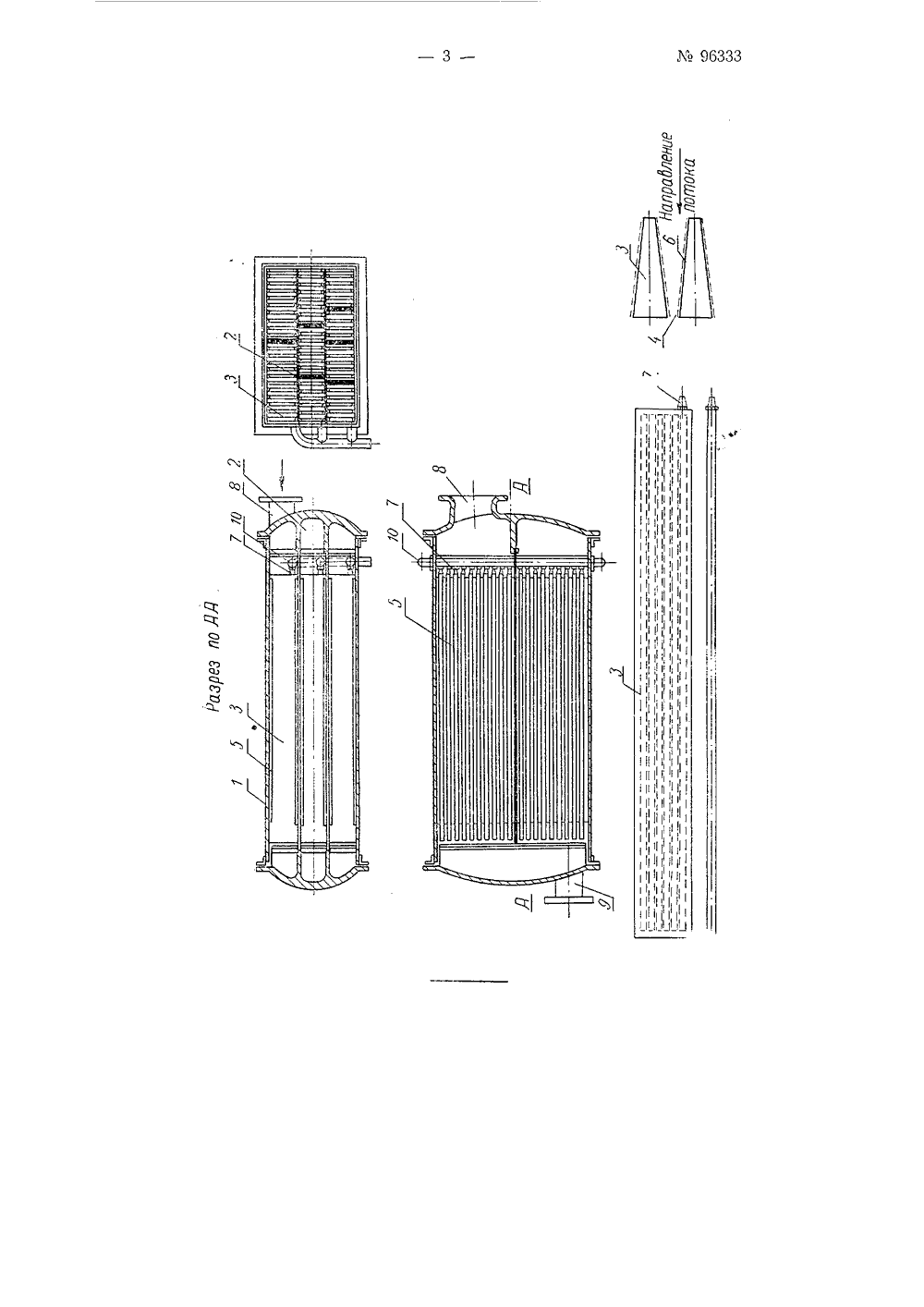

Класс 124, 24МЖИ,е СССР ПИСАНИЕ ИЗОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Спектор МНОГОХОДОВОЙ ФИЛЬТР-СГУ НЕБОЛЬШИМ СОДЕР ИТЕЛЬ ДЛЯ СУСПЕНЗИЙ САНИЕМ ОСАДКА аявлено 24 апреля 1952 г. за ЛЪ 29 промышленно/4461СС инистерство пишево Предлагается многоходовой фильтр-сгуститель для суспензий с небольшим содержанием осадка, например для сатурационного сока в сахарной промышленности, выполненный в виде закрытого сосуда, разделенного на ряд последовательно соединенных секций различного сечения, уменьшающегося по ходу суспензии.Известны тканевые фильтры с грязесгустителями, однако они более сложны по конструкции, а качество очистки сока на гравитационных и центробежных сепараторах ниже, чем на предлагаемом.Отличительная особенность предлагаемого фильтра состоит в том, что в секциях установлены клинообразные фильтрующие элементы, расположенные так, что между элементами ооразуются суживающиеся по ходу потока щели, а сами фильтруюшие элементы выполнены в виде закрытых камер, стенки которых обтянуты фильтрующей тканью. Камеры снабжены штуцерами с уплотнениями для выхода фильтрата и перегородками из перфорированного полосового железа.На чертеже изображен предлагаемый фильтр и фильтрующие элементы,Фильтр выполнен в виде закрытого сосуда 1 прямоугольногэ сечения, перегородками 2 разделенного внутри на ряд последовательно соединенных секций, имеющих разную площадь поперечного сечения, уменьшающегося по ходу суспензии.В секциях установлены клинообразные фильтрующие элементы 3 прямоугольного сечения, расположенные так, что между элементами образуются суживающиеся по ходу потока щели 4. Расстояние между фильтрующими элементами фиксируется направляющими 5. Это расстояние, как и степень сужения щелей 4, определяется опытным путем и для каждой данной суспензии является постоянным.Фильтрующие элементы 3 выполнены в виде закрытых камер, стенки которых обтянуты фильтрующей тканью б, снабженных штуцерами 7 с уплотнениями для выхода фильтрата.9 б 333Сок, подлежащий сгущению, через штуцер 8 поступает в головную часть первой секции, пройдя ее, поступает во вторую секцию, далее в третью секцию и т. д. По пути жидкая фракция сока частично проходит через фильтруюшую основу элементов, и из последней секции через штуцер 9 сок выходит в виде сгущенной суспензии.Фильтрат, собирающийся в полости фильтрующего элемента, через штуцер 7 выходит в коллектор 1 О чистого сока.Работа предлагаемого фильтра основана на принципе сообщения обрабатываемой суспензии определенной критической для данной суспензии скорости, при которой не происходит осаждения из суспензии составляющего твердого компонента. Чтобы скорость продвижения суспензии, несмотря на выделение из нее жидкой фазы, оставалась одинаковой в межэлементных пространствах всех секций, последние выполнены сужающимися от начала к концу, а суммарное живое сечение в начале каждой секции - равны живому сечению в конце предыдущей секции,Пр едм ет изобретения1, Многоходовой фильтр-сгуститель для суспензий с небольшим содержанием осадка, например для сатурационного сока в сахарной промышленности, выполненный в виде закрытого сосуда, разделенного на ряд последовательно соединенных секций различного сечения, уменьшающегося по ходу суспензии, о т л и ч а ю щ и й с я тем, что, с целью создания турбулентного потока, имеющего скорость, обеспечивающую смывание осадка с фильтрующей поверхности, в секциях установлены клинообразные фильтрующие элементы, расположенные так, что между элементами образуются суживающиеся по ходу потока щели.2. Форма выполнения многоходового фильтра-сгустителя по п. 1, от л и ч а ю щ а я с я тем, что фильтрующие элементы выполнены в виде закрытых камер, стенки которых обтянуты фильтрующей тканью, снабженных штуцерами с уплотнениями для выхода фильтрата.
СмотретьЗаявка
446177, 24.04.1952
Спектор М. Д
МПК / Метки
МПК: B01D 25/00, B01D 25/02
Метки: многоходовой, небольшим, осадка, содержанием, суспензий, фильтр-сгуститель
Опубликовано: 01.01.1953
Код ссылки
<a href="https://patents.su/3-96333-mnogokhodovojj-filtr-sgustitel-dlya-suspenzijj-s-nebolshim-soderzhaniem-osadka.html" target="_blank" rel="follow" title="База патентов СССР">Многоходовой фильтр-сгуститель для суспензий с небольшим содержанием осадка</a>
Фильтр-пресс для осветлительного фильтрования и способ регенерации фильтрующих салфеток фильтр-пресса
Номер патента: 1717176
Опубликовано: 07.03.1992
Авторы: Белозор, Ольховский, Пичахчи, Пономаренко, Саенко, Черников, Шелудякова
МПК: B01D 25/12
Метки: осветлительного, регенерации, салфеток, фильтр-пресс, фильтр-пресса, фильтрования, фильтрующих
...19 отвода фильтрата,Фильтр-пресс работает следующим образом,Очищаемая суспензия подается под избыточным давлением через клапан 7 подачи суспензии и соответствующие коллекторные отверстия 15 в рамках 14.Попадая в систему пластин 17 суспензия заполняет всю полость рамы, после чего начинается процесс ее фильтрования. Осветленный фильтрат через коллекторное отверстие 19 и клапан 8 выводится из фильтра-пресса. Когда из-за накопившихся на фильтрующих салфетках загрязнений скорость фильтрования падает до минимума, подачу суспензии прекращают, ее остатки из рамок сливают через клапан 9 и начинают прокачивать через клапан 10, коллекторные отверстия 16, систему пластин 17, коллекторные отверстия 15 и клапан 11 ограниченное количество...
Регулятор уровня суспензии в ванне дискового вакуум-фильтра
Номер патента: 855617
Опубликовано: 15.08.1981
Авторы: Клочко, Павлюченко, Панасенко, Пейчев
МПК: G05D 9/02
Метки: вакуум-фильтра, ванне, дискового, регулятор, суспензии, уровня
...датчиком уровня, соединенную сливной трубкой с ванной, датчик уровня выполнен в виде воронки, шарнирно подвешенной к исполнительному 15 механизму регулирующего оргна под сливной трубкой, установЛенной в боковой стенке, ванны.На чертеже изображена схема регулятора уровня суспенэии в ванне дис- Я кового вакуум-Фильтра.Регулятор состоит из датчика 1 уровня в виде воронки с выпускным отверстием 2 в нижней его части, расположенного в емкости 3 для слива 2 и соединенного рычагом 4 с пантографом 5, который имеет противовес б. Пантограф 5 соединен с золотником 7, который управляет подачей воздуха в пневматический исполнительный механизм 8, соединенный при помощи штанги 9 и рычага 10 с регулирующим органом в виде заслонки 11 питающего устройства...
Устройство для регулирования уровня суспензии в ванне дискового вакуум-фильтра
Номер патента: 1196818
Опубликовано: 07.12.1985
Авторы: Дубовский, Золотарев, Пацкан
МПК: G05D 9/02
Метки: вакуум-фильтра, ванне, дискового, суспензии, уровня
...к продольной осипатрубка 5,Патрубок 5 и направляющие 11 штока3 поплавка жестко закреплены на общей .вертикальной стойке 12, установленной на ванне вакуум-фильтра 2.Патрубок 5 закреплен на стойке свозможностью вертикального его перемещения, например, в обойме с зажимом.Входной штуцер 6 снабжен воздушным дросселем для ограничения расхода воздуха.Поплавок 1 может быть выполнен ввиде обтекаемого тела вращения, например конус-цилиндр-конус. Для улучшения условий его работы и предотвращения зашламовки устройство содержитсмывные патрубки 13 и 14 р установлен 96818 2ные .тангенциально к поверхности поплавка. 510 555 и верхняя подача сжатого воздухапозволяют удалить здесь большинство примесей иэ воздуха. При этом установка штуцера 7 под...
Устройство для регулирования уровня суспензии в ванне дискового вакуум-фильтра
Номер патента: 1324014
Опубликовано: 15.07.1987
Авторы: Дубовский, Золотарев, Кипа, Куринный, Пацкан
МПК: G05D 9/02
Метки: вакуум-фильтра, ванне, дискового, суспензии, уровня
...При колебании уровня в ц 0 ванне вакуум-фильтра 6 изменяется величина потока перелива из ванны, а следовательно, и угол отклонения подпружиненного Флажка , который перемещает шток преобразователя. Б результате остроконическая часть штока перемещается в нижней части патрубка изменяя сечение зазора между патрубком и штоком, что вызывает изменение величины давления воздуха в магистра- у 0 ли, подключенной к выходу преобразователя 2, и в мембранном испопнительном механизме 4. Под действием силы давления воздуха клк пружины механизма происходит перемещение мембраны пропорционально велич нг давления Изменяется положеие регулирующего органа 5, а следовательно, к величины потока суспензкк поступающей и ва-. 14 2куум-фильтр 6, что влияет на...
Устройство автоматического регулирования уровня суспензии в ванне дискового вакуум-фильтра
Номер патента: 1666154
Опубликовано: 30.07.1991
Авторы: Золотарев, Кипа, Пацкан
МПК: B01D 37/04, G05D 9/02
Метки: вакуум-фильтра, ванне, дискового, суспензии, уровня
...режим максимальной (допустимой для данных условий) производительности. При отсутствии потока на флажок датчика 2 минимального уровня также включается блок 9 аварийной сигнализации, так как производительность вакуум-фильтра 5 минимальна.10 25 30 45 всегда перед исполнительным механизмом15 на трубопроводе 18 устанавливают запорную арматуру (не показана) 55 Отверстие для образования потока, включающего преобразователь 7 датчика минимального уровня 2, вырезается в ванне 4 вакуум-фильтра 5 ниже порога перелива на 100 - 120 мм, т,е. на грани начала подсоса воздуха в систему вакуума вакуум-фильтра 5. Этот дополнительный поток на датчик 2 минимального уровня не оказывает влияния на нормальный режим работы вакуум-фильтра 5, так как обычный поток...
