Способ определения прогиба вращающегося вала

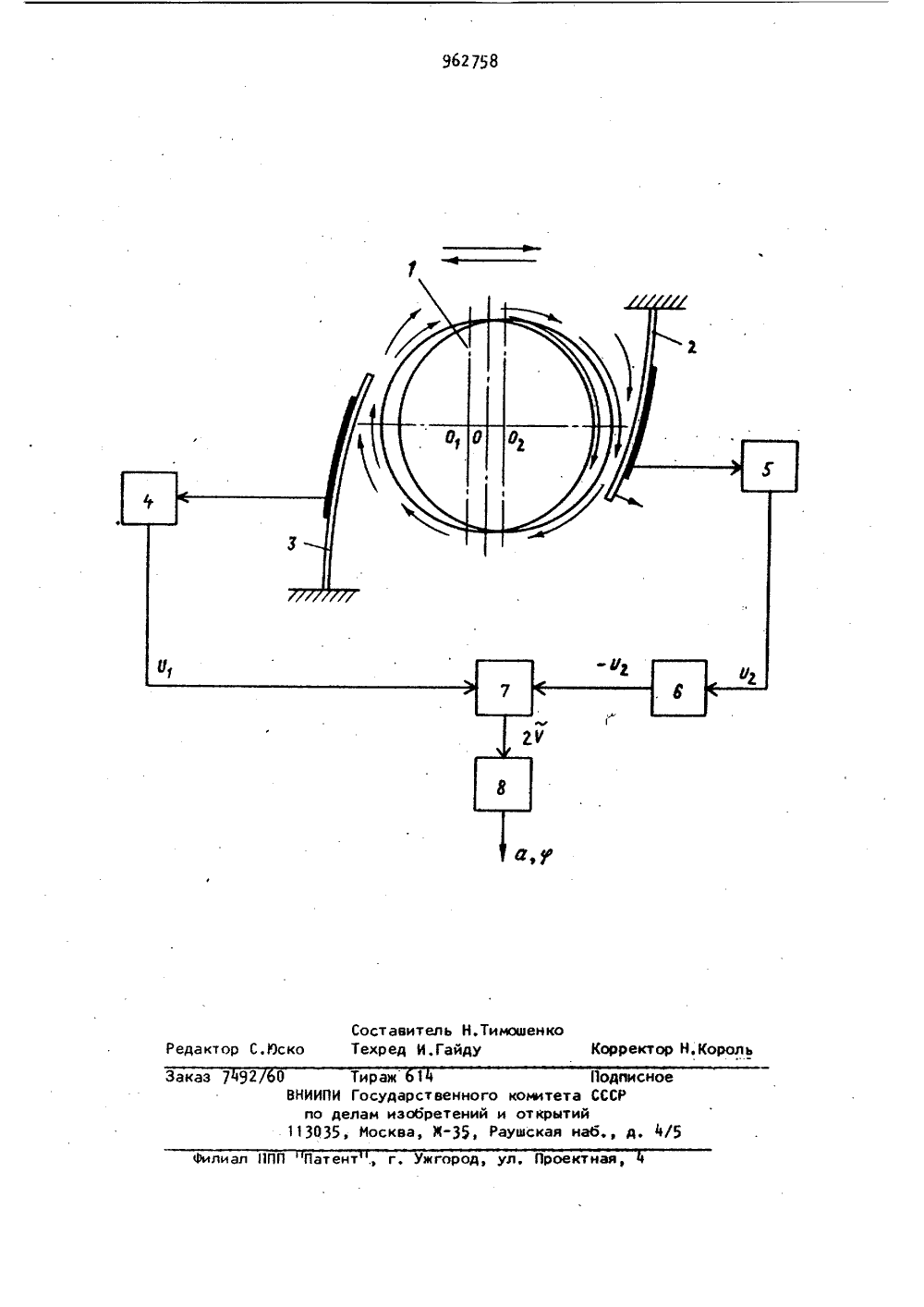

.Респубпии ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 962758(5 )М, Кл,(22) Заявлено 27, 0 3, 81 (21) 326709 3/25-28с присоелинением заявки Рй(2;Ц Приоритет 6 01 В 7/16 6 01 М 1/22 Ъвударствеввый комитет СССР во девам изобретений и открытий(5) СПОСОБ ОПРЕДЕЛЕНИЧ ПРОГИБА ВРАЦАОЦЕГОСЯ ЕАЛД 1Изобретение относится к измерительной технике и может быть использовано при определении прогибов вращающихся валов, возникающих вследствие их неуравновешенности,Известен способ определения прогиба вращающегося вала, заключающийся в том, что у поверхности цилиндрического . участка вала устанавливают бесконтактный измеритель зазора, выполненный в виде ультразвукового интерферометра, выделяют переменную составляющую его выходногосигнала и по ее амплитуде судят опрогибе вала 13.Однако способ сложен в аппаратурной реализации и не обеспечива.ет высокой точности измерений вследствие малого уровня сигнала на входе интерферометра.Наиболее близким к предлагаемомупо технической сущности и достигаемому эффекту является способ определения прогиба вращающегося вала,заключающийся в том цто у поверхности цилиндрицеского участка валаустанавливают бесконтактный емкостной датчик перемещения, выделяют переменную составляющую сигнала датчика и по ее амплитуде судят о прогибе 12 .Однако способ не обеспечивает вы.сокой точности измерений, так какемкостный датчик имеет низкую помехоустойчивость и высокую чувствительность к вибрациям.Цель изобретения - повышение точности определения прогиба.Поставленная цель достигаетсятем, что в согласно способу определения прогиба вращающегося вала, за"клюцающемуся в том, что у поверхно.- сти цилиндрического участка вала ус.2 о танавпивают бесконтактный датчик,выделяют переменную составляющуюсигнала по ее амплитуде судят о прогибе, устанавливают дополнительныйдатчик диаметрально противоположный3 962 75 основному, измеряют каждым датчиком давление внешней среды в зоне враща" ющейся поверхности, инвертируют сигнал одного иэ датчиков, складывают его с сигналом второго датчика и выделяют переменную составляющую суммарного сигнала.На чертеже представлена схема устройства, реализующего предлагаемый способ. 1 ОУстройство содержит установленные по разные стороны от контролируемого вала 1 датчики 2 и 3 давления внешней среды, выполненные конструктивно в виде упругих консольных Ьалочек с наклеенными на них тензометрическими преоЬразователями, усилители 4 и 5 сигналов датчиков, инвертор 6, соединенный с выходом усилителя 5, сумматор 7, входы которого соединены с выходами инвертора 6 и усилителя 4, и Ьлок 8 выделения переменной составляющей суммарного сигнала,Способ осуществляют следующим образом.При вращении вала 1 в зоне цилиндрической поверхности внешняя газовая среда, например воздух, увлекается движущимся валом в зазоры между валом30 1 и датчиками 2 и 3 давления, вследствие чего упругие Ьалки датчиков изгибаются тем сильнее, чем меньше величина зазора и больше линейная ок. ружная скорость вращения. При наличии прогиба вала 1 зазоры у датчика 2 и датчика 3 меняются по величине с частотой вращения вала 1. Сигналы датчиков 2 и 3 сдвинуты по фазе на 180, и инвертор 6 компенсирует этот сдвиг фаз, а сумматор 7 позволяет по 4 ф лучить удвоенную амплитуду, сигнала. Блок 8 выделения переменной составляющей суммарного сигнала разделяет переменную и постоянную составляющие. Переменная составляющая несет информацию о величине прогиба вала, а постоянная - о скорости вращения вала.Предлагаемыи способ позволяет определять с достаточной точностью прогибы в широком диапазоне амплитуд. /1 ля реализации способа требуется простое оборудование, обслуживание которого не требует высокой квалификации, а высокий уровень мощности сигнала на входе датчика уменьшает влияние дестабилизирующих факторов на выходной сигнал устроиства.формула изобретенияСпособ определения прогиба вращающегося вала, заключающийся в том, что у поверхности цилиндрического участка вала устанавливают бесконтактный датчик, выделяют переменную составляющую сигнала и по ее амплитуде судят о прогиЬе, о т л и ч аю щ и й с я тем, что, с целью повышения точности определения прогиба, устанавливают дополнительныи датчик, диаметрально противоположный основному, измеряют каждым датчиком давле. ние внешней среды в зоне вращающейся поверхности, инвертируют сигнал одного из датчиков, складывают его с сигналом второго датчика и выделяют переменную составляющую суммарного сигнала.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР8 ф 390397, кл, 6 01 М 1/22 19712. Авторское свидетельство СССРй 176106, кл. Ь 01 М 1/22, 964962758 ко оставитель Н,Тимош ехред И.Гайду Редактор С.Иск ктор Н,Король Подвисенного комитета СССРтений и открытий-3, Раушская наб д,Заказ 7 92 Тираж 1 ВНИИПИ Государст по делам изобр 113035, Москва, иал ППП Патент ., г, Ужгород, ул. Проектная
