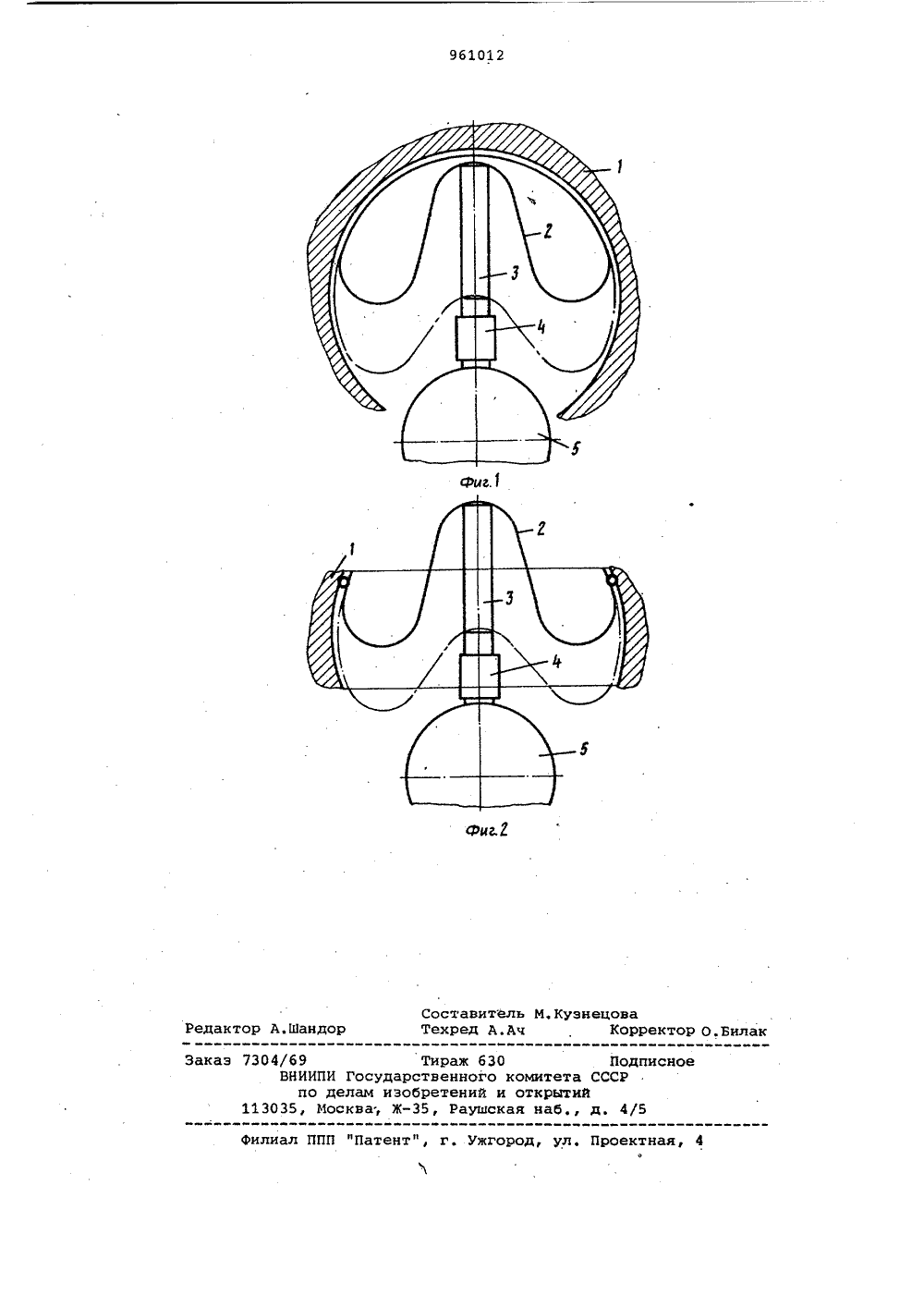

Нажимное устройство щеткодержателя

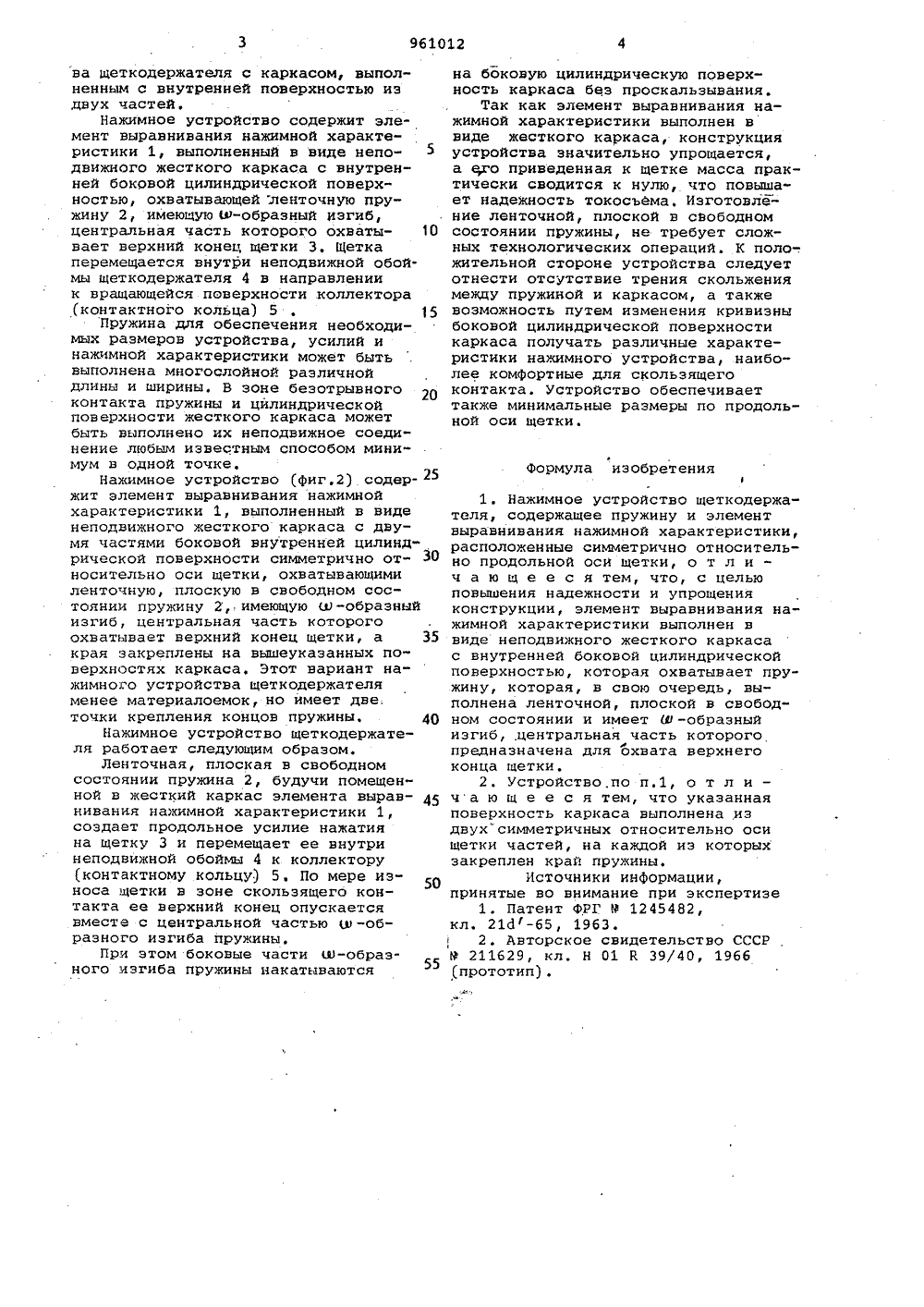

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик о 1961012(51) М.Кл з с присоединением заявки М 9 Н 01 Н 39/40 Государственный комитет СССР по делам изобретений и открытий(23) Приоритет 131 УДК 621. 3, .047(088.8) Опубликовано 230982, Бюллетень М 935 Дата опубликования описания 23.09.82(54) НАЖИМНОЕ УСТРОЙСТВО ЩЕТКОДЕРЖАТЕЛЯ Изобретение относится к электро- машиностроению и может быть исполь- зовано в устройствах щеткодержателей электрических машин со скользящим контактом. Известно нажимное устройство щет кодержателя, .содержащее элемент вы-равнивания нажимной характеристики и связанную с ним спиральную пружину 11.Недостатком этого устройства является непостоянность нажатия и наличие боковых паразитных условий.Наиболее близким к предлагаемому является нажимное устройство щеткодержателя, содержащее цилиндрическую пружину и элемент выравнивания нажимной характеристики в виде шарнирного четырехзненника, расположенные симметрично относительно продольной оси щетки21,Недостатками известного нажимного устройства являются значительная приведенная масса движущихся частей и наличие трения скольжения в шарнирах механизма выравнивания нажимной характеристики, что ухудшает динамические характеристики, а следовательно, и надежность токосъема, Кроме того, это нажимное устройствотрудоемко в изготовлении.Целью изобретения является повы 5шение надежности токосъема и упрощение конструкции нажимного устройстващеткодержателя,Указанная цель достигается тем,что в нажимном устройстве щеткодержателя, содержащего пружину и элемент выравнивания нажимной характе"ристики, расположенные симметричноотносительно продольной оси щетки,элемент выравнивания нажимной характеристики .выполнен в виде неподвижного жесткого каркаса с внутреннейбоковой цилиндрической поверхностью,которая охватывает пружину, котораяв свою очередь выполнена ленточной,плоской в свободном состоянии, иимеет И -образный изгиб, центральнаячасть которого предназначена дляохвата верхнего конца щетки.Указанная поверхность каркаса может быть выполнена из двух симмет -25 ричных относительно оси щетки частей, на каждой из которых укрепленкрай пружины,На фиг, 1 представлено нажимноеустройство щеткодержателя; на30 Фиг. 2 - вариант нажимного устройст 961012ва щеткодержателя с каркасом, выполненным с внутренней поверхностью из двух частей.Нажимное устройство содержит элемент выравнивания нажимной характеристики 1, выполненный в виде неподвижного жесткого каркаса с внутренней боковой цилиндрической поверхностью, охватывающей ленточную пружину 2, имеющую 01-образный изгиб, центральная часть которого охваты О вает верхний конец щетки 3, Щетка перемещается внутри неподвижной обоймы щеткодержателя 4 в направлении к вращающейся поверхности коллектора контактного кольца) 5 15Пружина для обеспечения необходимых размеров устройства, усилий и нажимной характеристики может быть выполнена многослойной различной длины и ширины. В зоне безотрывного контакта пружины и цилиндрической поверхности жесткого каркаса может быть выполнено их неподвижное соединение любым известным способом минимум в одной точке.Нажимное устройство фиг,2) содержит элемент выравнивания нажимной характеристики 1, выполненный в виде неподвижного жесткого каркаса с двумя частями боковой внутренней цилиндрической поверхности симметрично от- ЗО носительно оси щетки, охватывающими ленточную, плоскую в свободном состоянии пружину 2, имеющую ш -образный изгиб, центральная часть которого охватывает верхний конец щетки, а 35 края закреплены на вышеуказанных поверхностях каркаса. Этот вариант на" жимного устройства щеткодержателя менее материалоемок, но имеет две, точки крепления концов пружины, 40Нажимное устройство щеткодержателя работает следующим образом.Ленточная, плоская в свободном состоянии пружина 2, будучи помещенной в жесткий каркас элемента выравнивания нажимной характеристики 1, создает продольное усилие нажатия на щетку 3 и перемещает ее внутри неподвижной обоймы 4 к коллектору (контактному кольцу) 5. По мере износа щетки в зоне скользящего контакта ее верхний конец опускается вместе с центральной частью Е -образного изгиба пружины.При этом боковые части о 3-образного изгиба пружины накатываются на боковую цилиндрическую поверхность каркаса без проскальзывания.Так как элемент выравнивания нажимной характеристики выполнен ввиде жесткого каркаса, конструкцияустройства значительно упрощается,а его приведенная к щетке масса практически сводится к нулю, что повышает надежность токосаЕма, Изготовление ленточной, плоской в свободномсостоянии пружины, не требует сложных технологических операций. К поло-.жительной стороне устройства следуетотнести отсутствие трения скольжениямежду пружиной и каркасом, а такжевозможность путем изменения кривизныбоковой цилиндрической поверхностикаркаса получать различные характеристики нажимного устройства, наиболее комфортные для скользящегоконтакта. Устройство обеспечиваеттакже минимальные размеры по продольной оси щетки,Формула изобретения11. Нажимное устройство щеткодержателя, содержащее пружину и элементвыравнивания нажимной характеристики,расположенные симметрично относительно продольной оси щетки, о т л ич а ю щ е е с я тем, что, с цельюповышения надежности и упрощенияконструкции, элемент выравнивания нажимной характеристики выполнен ввиде неподвижного жесткого каркасас внутренней боковой цилиндрическойповерхностью, которая охватывает пружину, которая, в свою очередь, выполнена ленточной, плоской в свобод"ном состоянии и имеет Иl-образныйизгибцентральная часть которогопредназначена для охвата верхнегоконца щетки,2. Устройство.по п.1, о т л ича ю щ е е с я тем, что указаннаяповерхность каркаса выполнена издвухсимметричных относительно осищетки частей, на каждой из которыхзакреплен край пружины,Источники информации,принятые во внимание при экспертизе1. Патент ФРГ 9 1245482,кл. 21 с 1-65, 1963.2. Авторское свидетельство СССР9 211629, кл. Н 01 К 39/40, 1966961012 иа 1 И 8. Составитель М.КузнеТехред А.Ач Редактор А,Шан ректор О,вила Тираж 630ПИ Государственного комитетделам изобретений и открытиМосква; Ж, Раушская наб,69 НИ Заказ 73 одписноР 1130 5 Филиал ППП "Патент", г. Ужгород, ул, Проектная
