Стенд для испытаний ножей роторных измельчителей

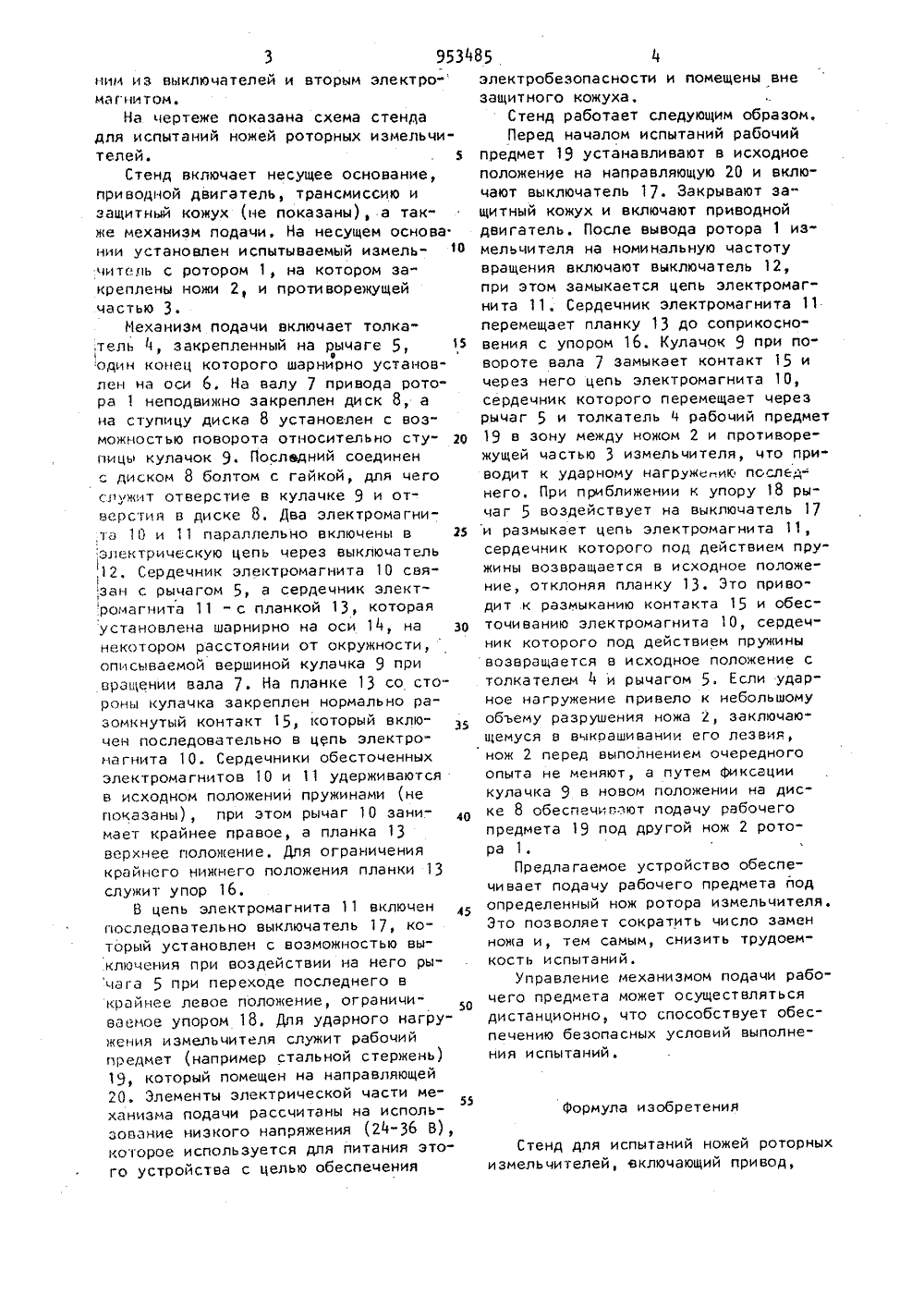

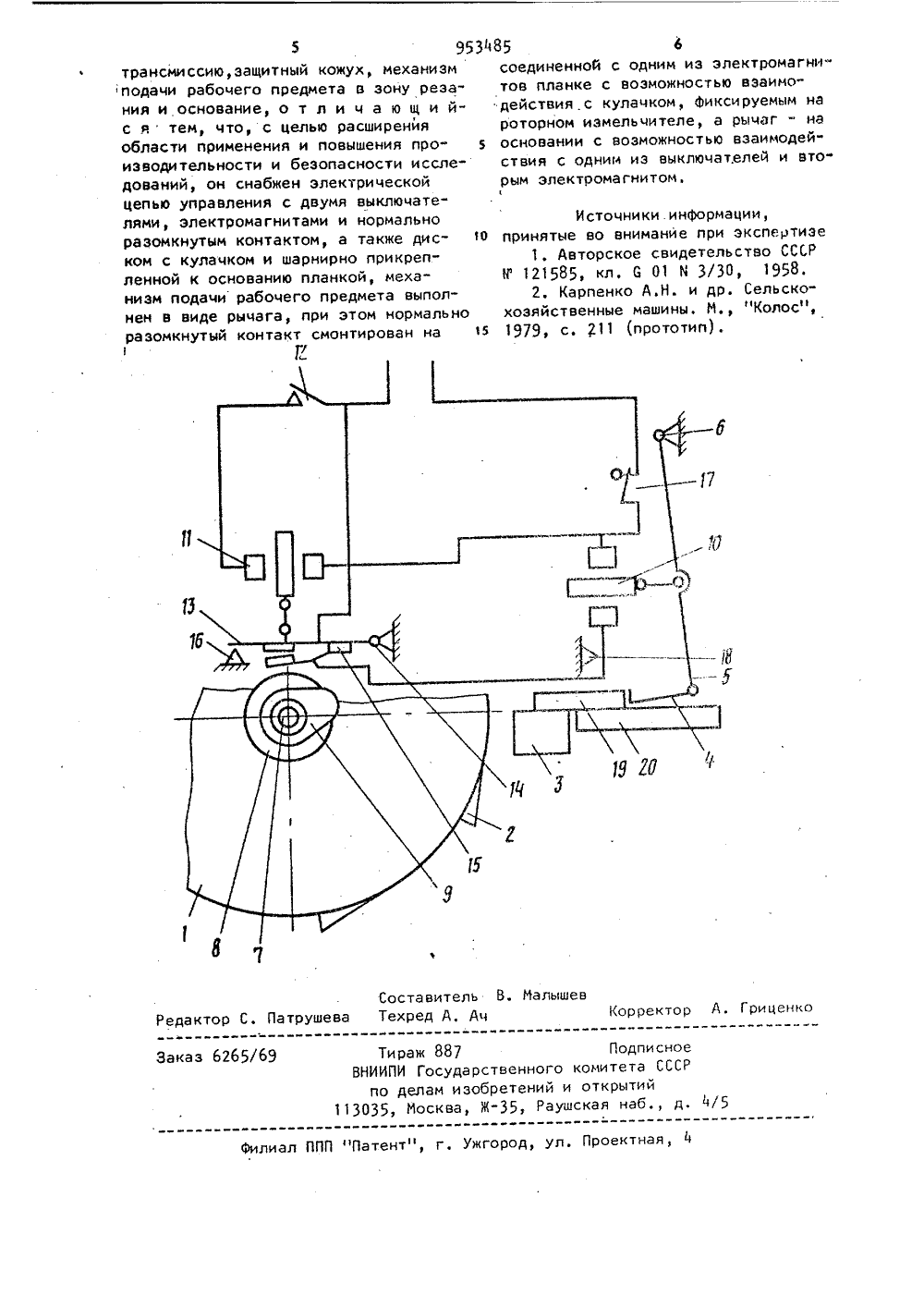

Союз СоветскииСфцналнстмчееиикРвелублин ОП ИСАНИЕИЗОБРЕТЕНИЯАЗОРСКОМУ САЙИДЕ ЕЛСУ пц 953485Фщ(51) М. Кл,6 01 И 7/00 РВуаарвтюиый квтавт СССР в ававвт иэобрвтеиий и открытий(53) УДК 620, ,1,05(088,8) тЭ.С. БарганВсесоюзный научно-исследовательский институт по испытаниюмашин и оборудования для животноводства и кориойроизводства(54) СТЕНД ДЛЯ ИСПЫТАНИЙ НОВЕЙ РОТОРНЫХ ИЗМЕЛЬЧИТЕЛЕЙ2 1Изобретение относится к испытаниямразличных конструкций и устройств,в частности к испытаниям на ударнуюнагрузку,Известно устройство для ударныхиспытаний, содержащее основание, ротор, встроенные в ротор боек и механизм фиксации бойка 11.Недостаток известного устройствазаключается в том, что оно не можетбыть использовано для испытания ножейроторных измельчителей.Наиболее близкйм техническим решением к изобретению является устройство, включающее привод, транс- т 5миссию, защитный кожух, механизм подачи рабочего предмета в зону резания и основание 2. Однако известное устройство не 2 о обеспечивает подачу рабочего предмета под определенный нож роторного иэмельчителя и высокой производительности испытаний. Цель изобретения - расширение области применения и повышение производительности и безопасности исследований. Цель достигается тем, цто стенд для испытаний ножей роторных измельцителей, включающий привод, трансмиссию, защитный кожух, механизм подачи рабочего предмета в зону резания и основание, снабжен электрической цепью управления с двумя выключателями, электромагнитами и нормально разомкнутым контактом, а также диском с кулачком и шарнирно прикрепленной к основанию планкой, механизм подачи рабочего предмета выполнен в виде рычага, при этом нормально разомкнутый контакт смонтирован на соединенной с одним иэ электромагнитов планке с возможностью взаимодействия с кулацком, фиксируемым на роторном из" мельцителе, а рычаг - на основании с возможностью взаимодействия с од 953185ним из выключателей и вторым электро" магнитом.На чертеже показана схема стенда для испытаний ножей роторных измельчителей. %Стенд включает несущее основание, приводной двигатель, трансмиссию и защитный кожух (не показаны), а так" же механизм подачи, На несущем основа нии установлен испытываемый иэмельцитель с ротором 1, на котором за" креплены ножи 2, и противорежущей частью 3Механизм подаци включает толка;тель ч, закрепленный на рычаге 5, один конец которого шарнирно установ" лен на оси 6, На валу 7 привода ротс" ра 1 неподвижно закреплен диск 8, а на ступицу диска 8 установлен с возможностью поворота относительно сту о пицы кулачок 9. Последний соединен с диском 8 болтом с гайкой, для цего служит отверстие в кулачке 9 и отверстия в диске 8. Два электромагнита 10 и 11 параллельно включены в 25элек триче скую цепь через выклюца тель 12, Сердечник электромагнита 10 свя,зан с рычагом 5, а сердечник электромагнита 11 - с планкой 13, которая установлена шарнирно на оси 1 ч, на зо некотором расстоянии от окружности,описываемой вершиной кулачка 9 при вращении вала 7, На планке 13 со стороны кулачка закреплен нормально разомкнутый контакт 15, который включен последовательно в цепь электронагнита 10. Сердечники обесточенных электромагнитов 10 и 11 удерживаются в исходном положении пружинами (не показаны), при этом рычаг 10 эани О мает крайнее правое, а планка 13 верхнее положение. Для ограничения крайнего нижнего положения планки 13 служит упор 16.В цепь электромагнита 11 включен последовательно выключатель 17, который установлен с возможностью выключения при воздействии на него рычага 5 при переходе последнего в крайнее левое положение, ограничиваемое упором 18, Для ударного нагружения иэмельцителя служит рабочий предмет (например стальной стержень) 19, который помещен на направляющей 20, Элементы электрической части механизма подачи рассчитаны на использование низкого напряжения (2-36 В), которое используется для питания этого устройства с целью обеспечения электробеэопасности и помещены внезащитного кожуха.Стенд работает следующим образом,Перед началом испытаний рабочийпредмет 19 устанавливают в исходноеположение на направляющую 20 и включают выключатель 17. Закрывают защитный кожух и включают приводнойдвигатель. После вывода ротора 1 иэмельчителя на номинальную частотувращения включают выключатель 12,при этом замыкается цепь электромагнита 11. Сердечник электромагнита 11перемещает планку 13 до соприкосновения с упором 16. Кулачок 9 при повороте вала 7 замыкает контакт 15 ичерез него цепь электромагнита 10,сердечник которого перемещает черезрычаг 5 и толкатель ч рабочий предмет19 в зону между ножом 2 и противорежущей цастью 3 измельчителя, что приводит к ударному нагруж .и послед-него. При приближении к упору 18 рычаг 5 воздействует на выключатель 17и размыкает цепь электромагнитасердечник которого под действием пружины возвращается в исходное положение, отклоняя планку 13. Это приводит к размыканию контакта 15 и обес"точиванию электромагнита 10, сердечник которого под действием пружинывозвращается в исходное положение столкателем ч и рычагом 5. Если ударное нагружение привело к небольшомуобъему разрушения ножа 2, заключающемуся в выкрашивании его лезвия,нож 2 перед выполнением очередногоопыта не меняют, а путем фиксациикулачка 9 в новом положении на диске 8 обеспечив"ют подачу рабочегопредмета 19 под другой нож 2 ротора 1,Предлагаемое устройство обеспечивает подачу рабочего предмета подопределенный нож ротора измельчителя,Это позволяет сократить число заменножа и, тем самым, снизить трудоемкость испытаний,Управление механизмом подачи рабочего предмета может осуществлятьсядистанционно, что способствует обеспечению безопасных условий выполнения испытаний,Формула изобретенияСтенд для испытаний ножей роторныхизмельчителей, включающий привод,тавитель В лышевКоррект Патруш Гри цен хред Д. Дч едак Тираж 887 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб.аз 6265/69 д М 5 лиал ППП "Патент ектн Ужгород, уп 5 95985 6трансмиссию, защитный кожух, механизм соединенной с одним из электромагни "подачи рабочего предмета в зону реза- тов планке с возможностью взаинония и основание, о т л и ч а ю щ и й- действия.с кулачком, фиксируемым нас я тем, что, с целью расширения роторном измельчителе, а рычаг - наобласти применения и повышения про-основании с возможностью взаимодейизводительности и безопасности иссле- ствия с одним из выключателей и втодований, он снабжен электрической рым электромагнитом,цепью управления с двумя выключателями, электромагнитами и нормально Источники информации,разомкнутым контактом, а также дис принятые во внимание при экспертизеком с кулачком и шарнирно прикреп. Авторское свидетельство СССРленной к основанию планкой, меха- И 121585, кл. 0 01 М 3/30, 1958,низм подачи рабочего предмета выпол. Карпенко А.Н. и др. Сельсконен в виде рычага, при этом нормально хозяйственные машины, М., "Колос",разомкнутый контакт смонтирован на 5 1979, с. 11 (прототип).У
