Стенд для испытания электромагнитов

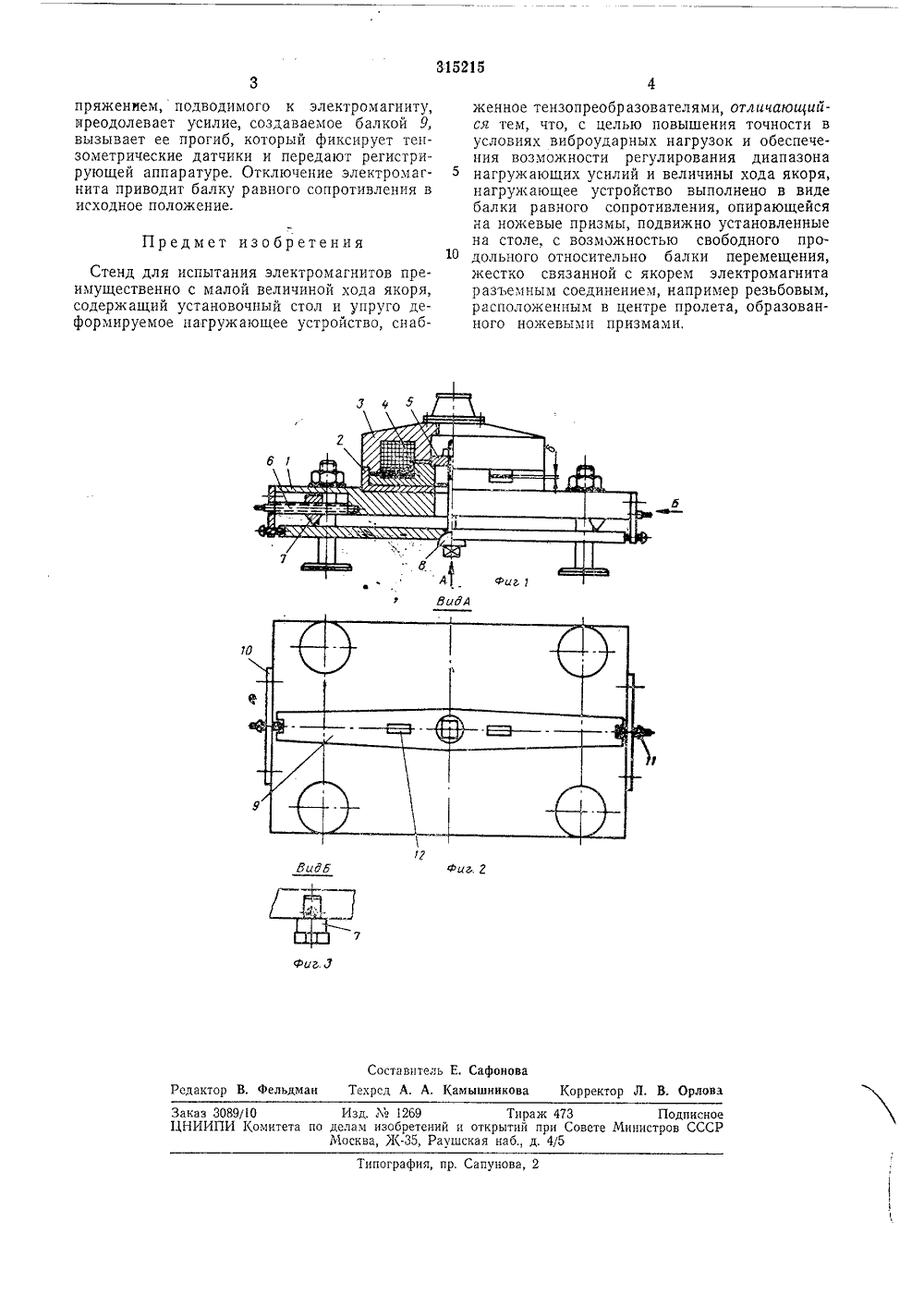

ОпИСАн И е ИЗОБРЕТЕНИЯ 3825 Союз Советских Социалистических РесптбликЗависимое от авт, свидетельстваЗаявлено 23.17.1969 ( 1325950/24-7)с присоединением заявкиПриоритетОпубликовано 211 Х.1971, Бюллетень28Дата опубликования описания З.Х 1.1971 МПК Н 011 7/13Сл 05 Ь 23102 Комитет ао делам изобретений и открытий при Совете Министров СССРАвторыизобретения Е, М, Гаврилов, В, А, Ефремов, В. С. Мироновский и В. П. Сорокин Заявитель СТЕНД ДЛЯ ИСПЫТАНИЯ ЭЛЕКТРОМАГНИТОВ Известны стенды для испытания электромагнитов, содержащие установочный стол и упруго деформируемое нагружающее устройство, снабженное тензопреобразователями,Однако такие стенды не обеспечивают достаточной точности в условиях виброударных нагрузок и возможности регулирования диапазона нагружающих усилий и величины хода якоря.В предлагаемом стенде с целью устранения недостатков нагружающее устройство выполнено в виде балки равного сопротивления, опирающейся на ножевые призмы, подвижно установленные на столе, со свободой продольного относительно балки перемещения, жестко связанной с якорем электромагнита разьемным соединением, например резьбовым, расположенным в центре пролета, образованного ножевыми призмами.На фиг. 1 показан стенд с электромагнитом; на фиг. 2 - вид по стрелке А на фиг. 1; на фиг. 3 - вид по стрелке Б на фиг. 1.Стенд для испытаний электромагнитов состоит из установочного стола 1 с установленной на нем фиксирующей втулкой 2, имеющей вырез для контроля зазора (б) между корпусом 3 электромагнита и якорем 4 электромагнита, на выступ последнего ложится шайба 5 с резьбой, Винт б устанавливается в специальных пазах установочного стола 1 с правого и левого торцов. Один конец винта вставлсн в гнездо паза установочного стола 1, а другой имеет четырехгранник под ключ для передвижения ножевой призмы 7, имеющей разьбовое 5 отверстие. Тяга 8 служит для жесткои связибалки 9 равного сопротивления (фиг, 2) с якорем 4 электромагнита через резьбовую шайбу 5. С правого и левого торцов установочного стола 1 крепится планка 10, служа щая для фиксации винта б со стороны четырехгранника и имеющая резьбовое отверстие под винт 11 для ориентации балки 9 равного сопротивления с наклеенными на ней тензопреобразователями 12.15 На предлагаемом стенде испытания электромагнитов производятся следующим образом. Испытуемый электромагнит устанавливается на фиксирующую втулку 2 и закрепляется на установочном столе 1.20 Передвижением ножевых призм 7 с помощью винтов б устанавливается необходимое усилие на предварительно оттарированной балке 9 равного сопротивления, соответствующее тяговому усилию электромагнита. Уси лие, создаваемое балкой 9, равного сопротивления передается через тягу 8 и шайбу 5 с резьбой на якорь 4 электромагнита, Якорь 4 электромагнита, притягивающийся к корпусу 3 электромагнита, под действием электромаг нитного потока, создаваемого постоянным на315215 Вид идБ Составитель Е. Сафоноваельдман Техред А. А. Камышникова Корректор Л. В. Орл Ред Изд. М 1269 Тираж 473 Подписноепо делам изобретений и открытий при Совете Министров СССР Москва, Ж.35, Раушская наб., д. 4/5 1 ОКомит Заказ 30 ЦНИИП р, Сапунов Типогра пряжением, подводимого к электромагниту, преодолевает усилие, создаваемое балкой 9, вызывает ее прогиб, который фиксирует тензометрические датчики и передают регистрирующей аппаратуре. Отключение электромагнита приводит балку равного сопротивления в исходное положение. Предмет изобретения Стенд для испытания электромагнитов преимущественно с малой величиной хода якоря, содержащий установочный стол и упруго деформируемое нагружающее устройство, снаб 4женное тензопреобр азователями, отличающийся тем, что, с целью повышения точности в условиях виброударных нагрузок и обеспечения возможности регулирования диапазона нагружающих усилий и величины хода якоря, нагружающее устройство выполнено в виде балки равного сопротивления, опирающейся на ножевые призмы, подвижно установленные на столе, с возможностью свободного продольного относительно балки перемещения, жестко связанной с якорем электромагнита разъемным соединением, например резьбовым, расположенным в центре пролета, образованного ножевыми призмами.
