Микродозатор порошковых материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

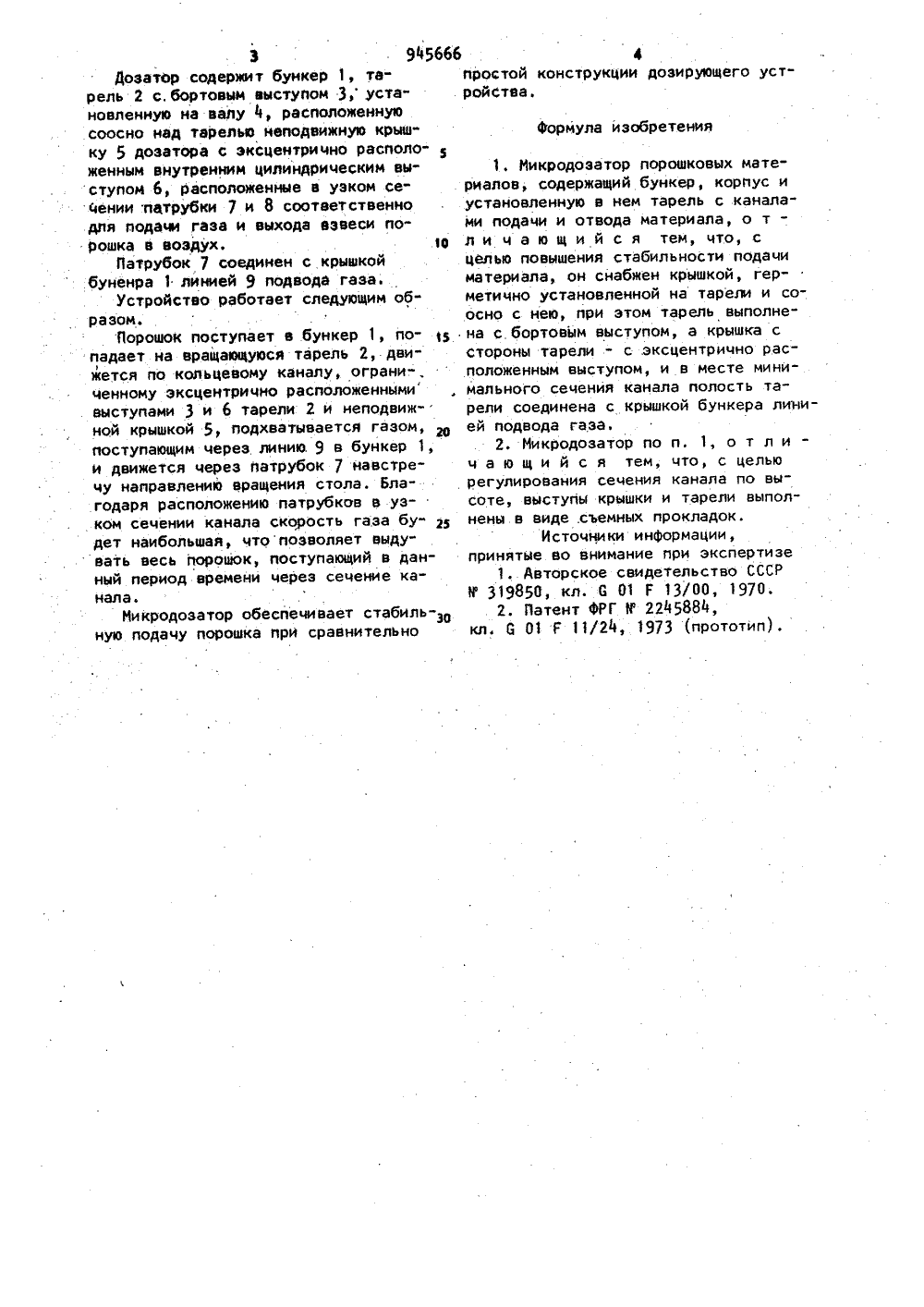

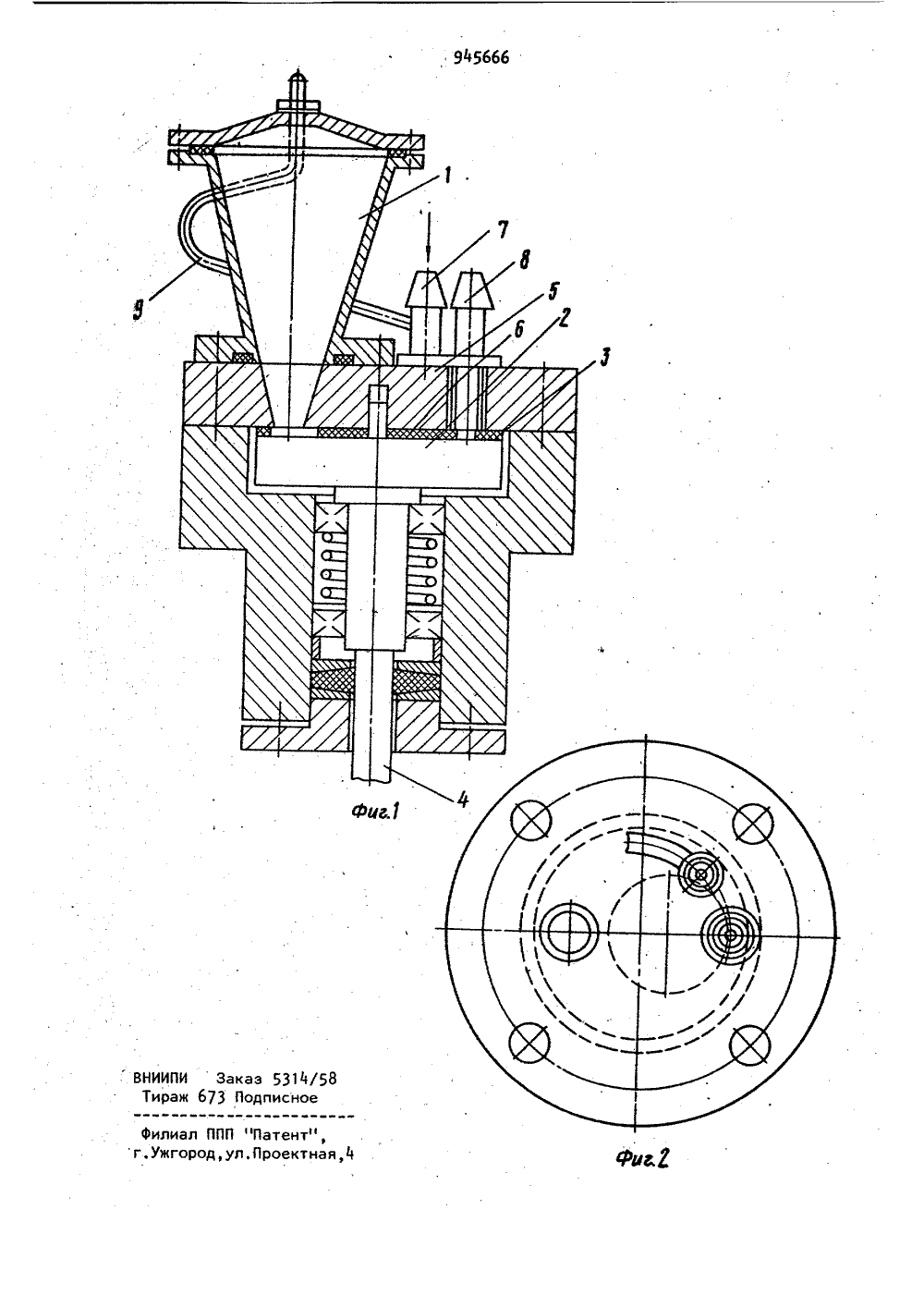

О П И С А Н И Е ( )945666ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветсииаСоциапмстмческикРеспубпик(53 ) М. Кл. С 01 Г 11/2 Ьеударстюай кентет СССР в деам язабретеиий и втврытиЯ(53) УДК 66. ,028 (088. 8) Дата опубликования описания 25.07.82(5) МИКРОДОЗАТОР ПОРОШКОВЫХ МАТЕРИАЛОВ 1Изобретение относится к доэирующимустройствам и может быть использовано для тонкого .дозирования трудносыпучих материалов в химической и фармацевтической промышленности.Известен дозатор порошковых материалов, содержащий бункер, установленную под ним сетчатую тарель и отсосное устройство 11.Однако дозатор не обеспечивает10равномерной подачи порошка как из-зазависания части:порошка в ячейкахили частичного просыпания из ячеексетки, так и из-за возможного подсоса воздуха в бункер, ведущего к раз-,рыхлению порошка,Наиболее близким к изобретению потехнической сущности является микродозатор порошковых материалов, содержащий бункер, корпус и установленную в онем тарель с каналом подачи и отводаматериала 121Недостатком устройства являетсянизкая стабильность подачи материала,2обусловленная пульсациями при подаче порошка иэ-эа неполного заполнения или опорожнения канавки, а также под, соса воздуха при неполном опорожнении,Цель и зобре те ни я - повышени е стабильности подачи материала.Указанная цель достигается тем, что микродозатор порошковых материалов, содержащий бункер, корпус и установленную в нем тарель с каналами подачи и отвода материала, снабжен крышкой, герметично установленной на тарели .и соосно с нею, при этом тарель выполнена с бортовым выступом, а крышка с стороны тарели - с эксцентрично расположенным выступом, и в месте минимального сечения канала полость тарели соединена с крышкой бункера линией подвода газа. Кроме того, выступы крышки и тарели выполнены в виде сьемных прокладок.На фиг. 1 показан микродозатор порошковых материалов; на Фиг. 2 то же, вид сверху.945666 4простой конструкции дозирующего устройства,Формула изобретения 3Дозатор содержит бункер 1, тарель 2 с. бортовым выступом 3, установленную на валу 4, расположенную соосно над тарелью нвподвижную крышку 5 доватора с эксцентрично располо- з женным внутренним цилиндрическим выступом 6, расположенные в узком сечении патрубки 7 и 8 соответственно для подачи газа и выхода взвеси порошка в воздух, 0Патрубок 7 соединен с крышкой буненра 1 линией 9 подвода газаУстройство работает следующим образом.Порошок поступает в бункер 1, попадает на вращающуюся тарель 2, движется по кольцевому каналу, ограни-, ченному эксцентрично расположенными выступами 3 и 6 тарели 2 и неподвижной крышкой 5, подхватывается газом, поступающим через линию. 9 в бункер 1, и движется через патрубок 7 навстречу направлению вращения стола. Благодаря расположению патрубков в узком сечении канала скорость газа бу" з дет наибольшая, что позволяет выдувать весь порошок, поступающий в данный период времени через сечение канала.Иикродозатор обеспечивает стабильную подачу порошка при сравнительно 1. Иикродозатор порошковых материалов, содержащий бункер, корпус иустановленную в нем тарель с каналами подачи и отвода материала, о тл и ч а ю щ и й с я тем, что, сцелью повышения стабильности подачиматериала, он снабжен крышкой, герметично установленной на тарели и соосно с нею, при этом тарель выполнена с бортовым выступом, а крышка сстороны тарели - с .эксцентрично расположенным выступом, и в месте минимального сечения канала полость тарели соединена с крышкой бункера линией подвода газа.2. Микродозатор по и. 1, о т л ич а ю щ и й с я тем, что, с цельюрегулирования сечения канала по высоте, выступы крышки и тарели выполнены в виде .съемных прокладок.Источеки инФормации,принятые во внимание при экспертизе1. Авторское свидетельство СССР11 319850, кл. О 01 Г 13/00, 1970.2. Патент ФРГ Мф 224884,кл. 6 01 Г 11/24 у 1973 (прототип).
СмотретьЗаявка
2961883, 22.05.1980
ПРЕДПРИЯТИЕ ПЯ Р-6603
МЕРКУШИН ВИТАЛИЙ МИХАЙЛОВИЧ, РОДИМОВ ЮРИЙ ЛЕОНИДОВИЧ
МПК / Метки
МПК: G01F 11/24
Метки: микродозатор, порошковых
Опубликовано: 23.07.1982
