Грохот
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

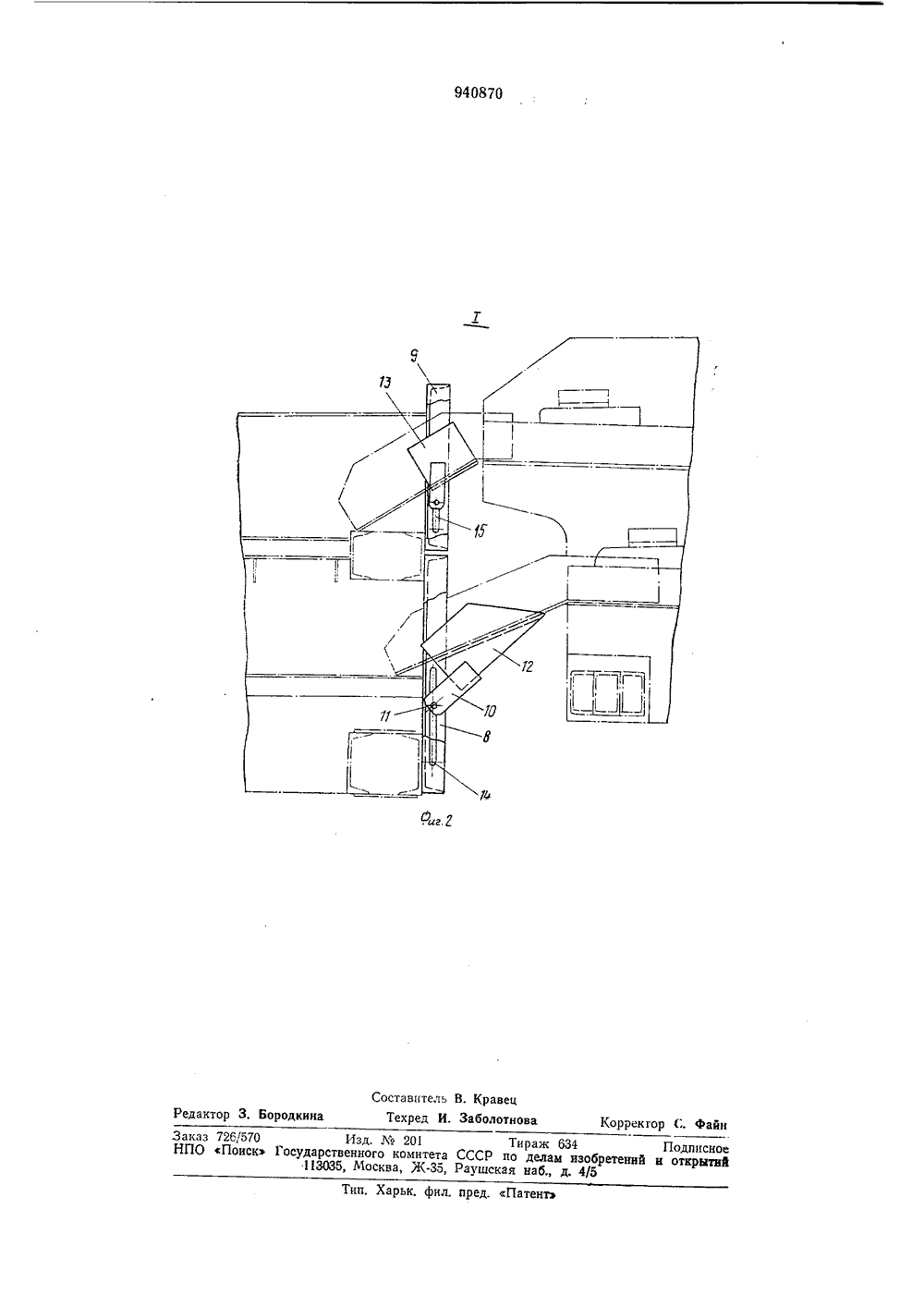

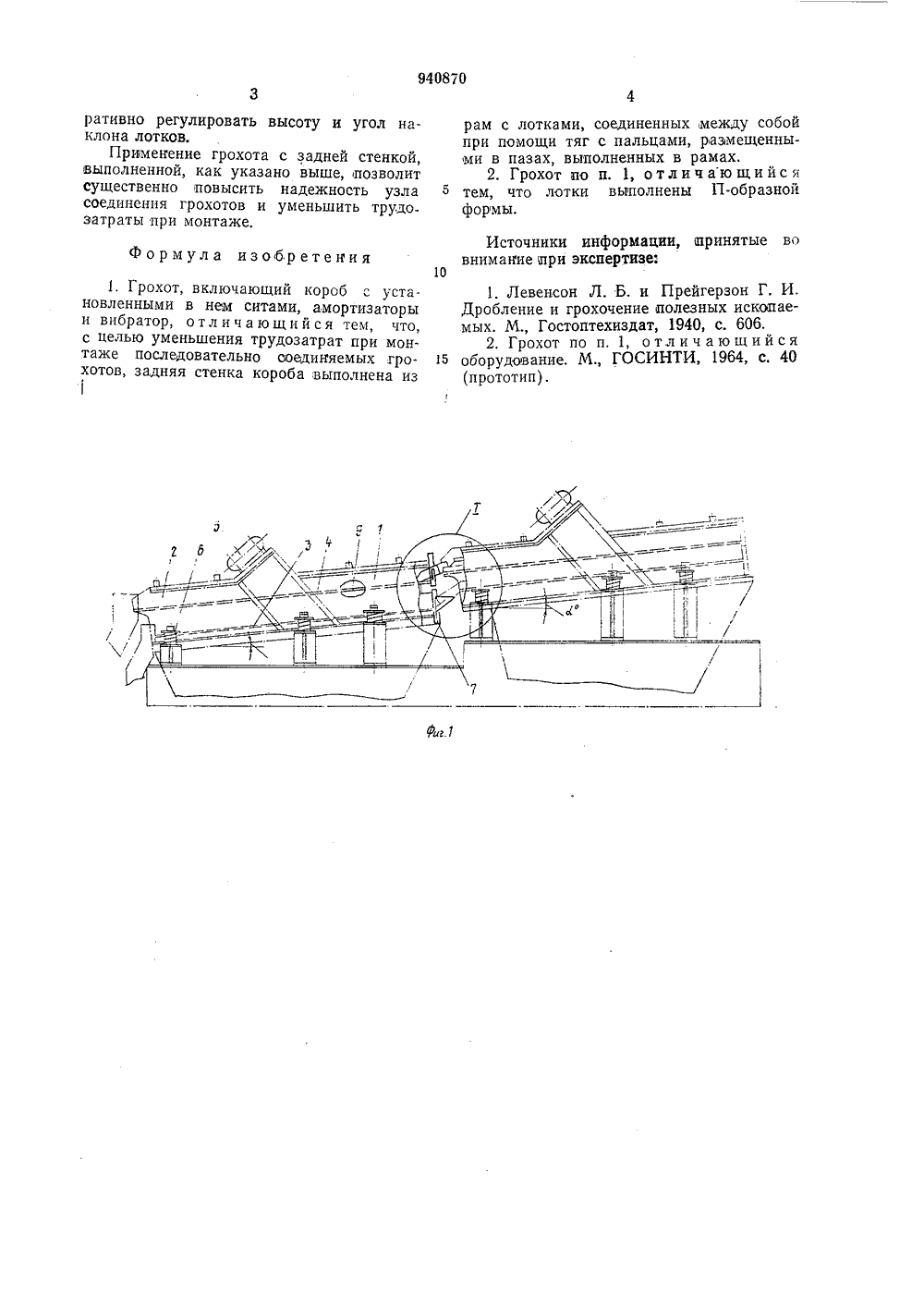

Союз Советских Социалистических Республикц 940870 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Фг утФеррр Дрр(43) Онубликовано 07.07.82. Бюллетень2 (45) Дата опублчкования описания 07.07.82(71) Заявитель Государственный ордена Трудового Краснг 9 Знаменипроектный институт Южгипрошфт(54) ГРОХОТ Изобретение относится к устройствам для классификации материалов и может быть использовано в угольной, горнодобы. вающей и,других отраслях промышленности.Известен колеблющийся грохот, включающий короб с просеивающей поверхностью и узел создания колебаний. Для соединения с последующим грохотом он снабжен перекидным лотком 11.Недостатками такого грохота являются большая высота падения материала с одного грохота на другой и как следствие передрабливание материала, а также сложность в сочленении грохотов.Наиболее близким по технической сущности к предлагаемому грохоту является грохот, включающий короб с несколькими просеивающими поверхностями, амортизаторы и вибратор 21.Недостатком грохота является то, что для сочленения его с предыдущим грохотом необходимо вырезание торцовой стенки короба, а затем снабжение ее дополнительными ребрами жесткости, которая утрачивается при вырезании,Целью изобретения является уменьше ние трудозатрат при монтаже последовательно соединяемых грохотов. Поставленная цель достигается тем,что в грохоте, включающем короб с установленными в нем ситами, амортизаторы и вибратор, задняя стенка короба выпол иена из рам с лотками, соединенных между собой при помощи тяг с пальцамп, размещенными в пазах, которые выполнены в рамах.Кроме того, лотки выполнены П-образ 10 ной фор,мы.На фиг. 1 схематично изображено соединение двух грохотов; на фиг. 2 - узел 1 фиг. 1.Грохот 1 содержит короб 2 с просеп вающими поверхностями 3 и 4, вибратор5 и амортизаторы 6. Задняя стенка 7 короба 2 выполнена из рам 8 и 9, к которым с помощью тяг 10 с пальцами 11 прикреплены лотки 12 и 13. Пальцы 11 установлены в пазах 14 и 15, выполненных в рамах 8 и 9. Лотки 12 и 13 вмеют П-образную форму.При работе одного грохота эти лоткизакрыты и образуют сплошную стенку, При необходимости соединения с предыдущим грохотом лотки открываются. П-образная их форма позволяет избежать про.сыпей при перегрузке. Соединение лотков с рамами с помощью тяг и пальцев, а такзо же наличие в раме аазов позволяют опе 940870ративно регулировать высоту и угол наклона лотков.Првмекение грохота с задней стенкой, выполненной, как указано выше, позволит существенно повысить надежность узла соединения грохотов и уменьшить трудо затраты при монтаже,ф ар мула изо 1 бр етения1. Грохот, включающий короб с установленными в нем ситами, амортизаторы и вибратор, отличающийся тем, что, с целью уменьшения трудозатрат при монтаже последовательно соедикяемых грохотов, задняя стенка короба выполнена израм с лотками, соединенных между собой при помощи тяг с пальцами, раэмещенными в пазах, выполненных в рамах.2. Грохот по п. 1, о т л и ч аю щ и й с я тем, что лотки выполнены П-образной формы,Источники информации, принятые во внимание при экспертизе:1 О1. Левенсон Л. Б, и Прейгерзон Г. И.Дробление и грохочение полезных ископаемых. М., Гостоптехиздат, 1940, с, 606.2. Грохот по п, 1, отл и ч а ющи йся 15 оборудование. М ГОСИНТИ, 1964, с. 40и, Харьк. фил. пред. Пат аказ 726(570 Изд. ЛЪ 201 Тираж 634ПО Поиск Государственного комитета СССР по делам нзобретенн113035, Москва, Ж, Раушская наб., д, 4/5 Подписноеи открытнй
СмотретьЗаявка
2936185, 04.06.1980
ГОСУДАРСТВЕННЫЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ПРОЕКТНЫЙ ИНСТИТУТ "ЮЖГИПРОШАХТ"
ДУБИНСКИЙ НИКОЛАЙ БОРИСОВИЧ, ГАЛАЦКИЙ ВАДИМ ЕВСЕЕВИЧ, НЕДОБОР СТАНИСЛАВ ДМИТРИЕВИЧ, ПОТЕМКИН ПАВЕЛ ЯКОВЛЕВИЧ, НЕМЕРОВСКИЙ АНАТОЛИЙ СЕРГЕЕВИЧ, СВЕРДЛОВА ТАМАРА МАКАРОВНА
МПК / Метки
МПК: B07B 1/46
Метки: грохот
Опубликовано: 07.07.1982
Код ссылки
