Устройство для срезания деревьев

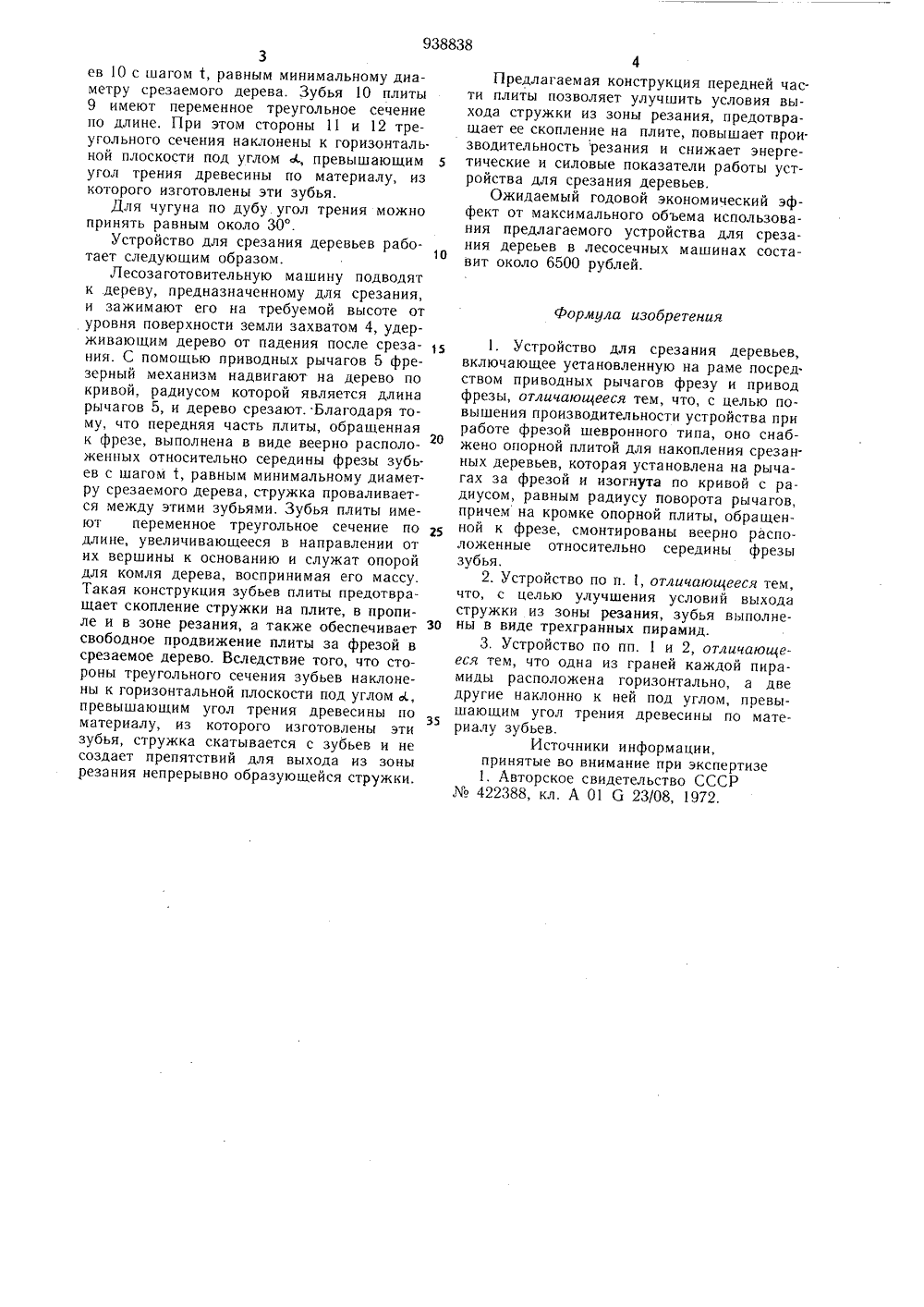

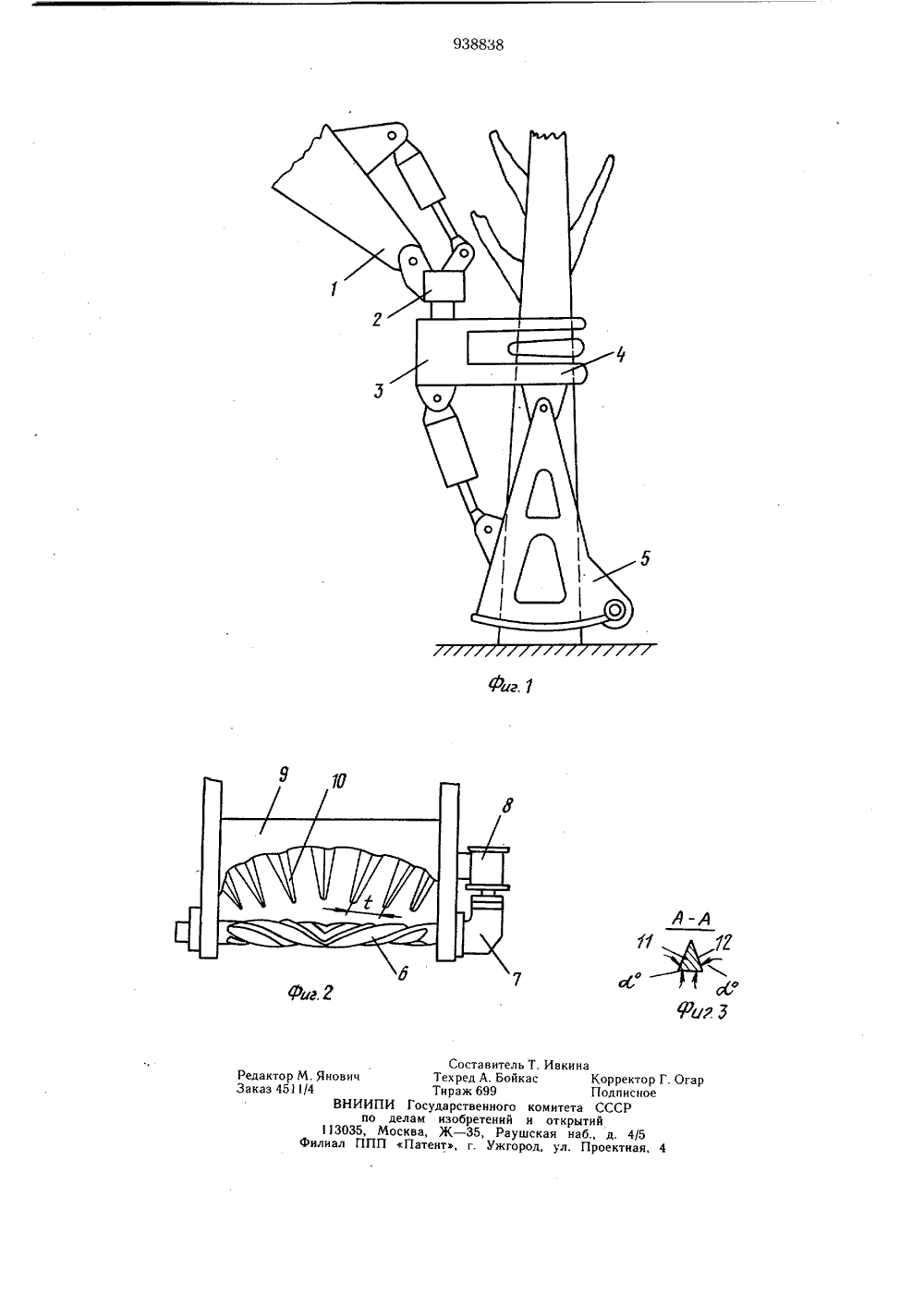

ОП ИСАЙКЕ Союз Советских Социалистических еспубли АВТОРСКОМ ИДЕТЕЛЬСТВУЦентральный научно-исследо институт механизации и Заявитель ои п 54) УСТРОЛСТВО ДЛЯ СРЕЗАНИЯ ДЕРЕВЬ Зубья выполнены в виде трехгранныхпирамид.Причем одна из граней каждой пирамиды расположена горизонтально, а две другие наклонно к ней под углом, превышаю щим угол трения древесины по материалузубьев.На фиг. 1 изображено устройство длясрезания деревьев, вид сбоку; на фиг. 2 - оопорная плита с зубьями, вид сверху; на фиг. 3 - сечение А - А на фиг, 2.Устройство для срезания деревьев включает смонтированную на стреле 1 лесоза- готовительной машины при помощи подвески 2 раму 3 с захватом 4. На раме захвата шарнирно смонтированы приводные рычаги 5 с фрезерным механизмом резания, который состоит из фрезы 6 шевронного типа, редуктора 7 и гидромотора 8.Устройство снабжено опорной плитой 9для накопления срезанных деревьев, торая установлена на рычагах 5 за фрезой 6 и изогнута по кривой с радиусом, равным радиусу поворота рычагов. Передняя часть плиты 9 выполнена в виде веерно расположенных относительно середины фрезы зубьИзобретение относится к устройствам для срезания деревьев и может быть использовано в составе самоходных лесосечных машин, применяемых в лесной промышленности. роиство длящее установприводных11.известногоо не можетых деревьеводительность среза енную ычагов я д а ра фрез о уст ючаю твом фрезы тком что о резан роизв стройства явобеспечить нав захвате, что устройства в зобретения - повышение произ- ости устройства при работе френного типа и улучшение условий ружки из зоны резания.достигается тем, что, устройство опорной плитой для накоплениядеревьев, которая установлена х за фрезой и изогнута по кривой м, равным радиусу поворота рычем на кромке опорной плиты, обк фрезе, смонтированы веерно нные относительно середины фреИзвестиревьев, вклме посредси приводНедосталяется то,копления сснижает пцелом.Цель иводительнзой шевровыхода стЦельснабженосрезанныхна рычагас радиусочагов, прира щеннойрасположезы зубья. УПР 13 п щергетики ле3ев 10 с шагом 1, равным минимальному диаметру срезаемого дерева. Зубья 10 плиты 9 имеют переменное треугольное сечение по длине. При этом стороны 11 и 12 треугольного сечения наклонены к горизонтальной плоскости под углом А, превышающим угол трения древесины по материалу, из которого изготовлены эти зубья.Для чугуна по дубу угол трения можно принять равным около 30.Устройство для срезания деревьев работает следующим образом.1 ОЛесозаготовительную машину подводят к дереву, предназначенному для срезания, и зажимают его на требуемой высоте от уровня поверхности земли захватом 4, удерживающим дерево от падения после среза ния. С помощью приводных рычагов 5 фрезерный механизм надвигают на дерево по кривой, радиусом которой является длина рычагов 5, и дерево срезают. Благодаря тому, что передняя часть плиты, обращенная к фрезе, выполнена в виде веерно расположенных относительно середины фрезы зубьев с шагом 1, равным минимальному диаметру срезаемого дерева, стружка проваливается между этими зубьями. Зубья плиты имеют переменное треугольное сечение по длине, увеличивающееся в направлении от их вершины к основанию и служат опорой для комля дерева, воспринимая его массу, Такая конструкция зубьев плиты предотвращает скопление стружки на плите, в пропиле и в зоне резания, а также обеспечивает Зо свободное продвижение плиты за фрезой в срезаемое дерево. Вследствие того, что стороны треугольного сечения зубьев наклонены к горизонтальной плоскости под углом , превышающим угол трения древесины по35 материалу, из которого изготовлены эти зубья, стружка скатывается с зубьев и не создает препятствий для выхода из зоны резания непрерывно образующейся стружки. 4Предлагаемая конструкция передней части плиты позволяет улучшить условия выхода стружки из зоны резания, предотвращает ее скопление на плите, повышает производительность резания и снижает энергетические и силовые показатели работы устройства для срезания деревьев,Ожидаемый годовой экономический эффект от максимального объема использования предлагаемого устройства для срезания дереьев в лесосечных машинах составит около 6500 рублей.формула изобретения1. Устройство для срезания деревьев,включающее установленную на раме посред.ством приводных рычагов фрезу и приводфрезы, отличающееся тем, что, с целью повышения производительности устройства приработе фрезой шевронного типа, оно снабжено опорной плитой для накопления срезанных деревьев, которая установлена на рычагах за фрезой и изогнута по кривой с радиусом, равным радиусу поворота рычагов,причем на кромке опорной плиты, обращенной к фрезе, смонтированы веерно расположенные относительно середины фрезызубья.2. Устройство по п. 1, отличающееся тем,что, с целью улучшения условий выходастружки из зоны резания, зубья выполнены в виде трехгранных пирамид.3. Устройство по пп.и 2, отличающееся тем, что одна из граней каждой пирамиды расположена горизонтально, а дведругие наклонно к ней под углом, превышающим угол трения древесины по материалу зубьев.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРМо 422388, кл. А 01 6 23/08, 1 972.938888 Фиг. 1 7 ль Т. Ивкийкас Корректор Г. ОгарПодписноеСССРийд. 4/5роектная, 4 го комитета ий и откры аушская на жгород, ул. едактор М. Яновичаказ 451/4ВНИИПИпо113035, Мфилиал ППП СоставиТехред А. БТираж 699Государственнолам изобретенква, Ж - 35, РПатент, г. У 1 1 Г
