Способ измерения угла поворота ротора синусно-косинусного вращающегося трансформатора

Номер патента: 935820

Авторы: Вельможный, Вольский, Мурзаев, Солопихин, Шехтман

ZIP архив

Текст

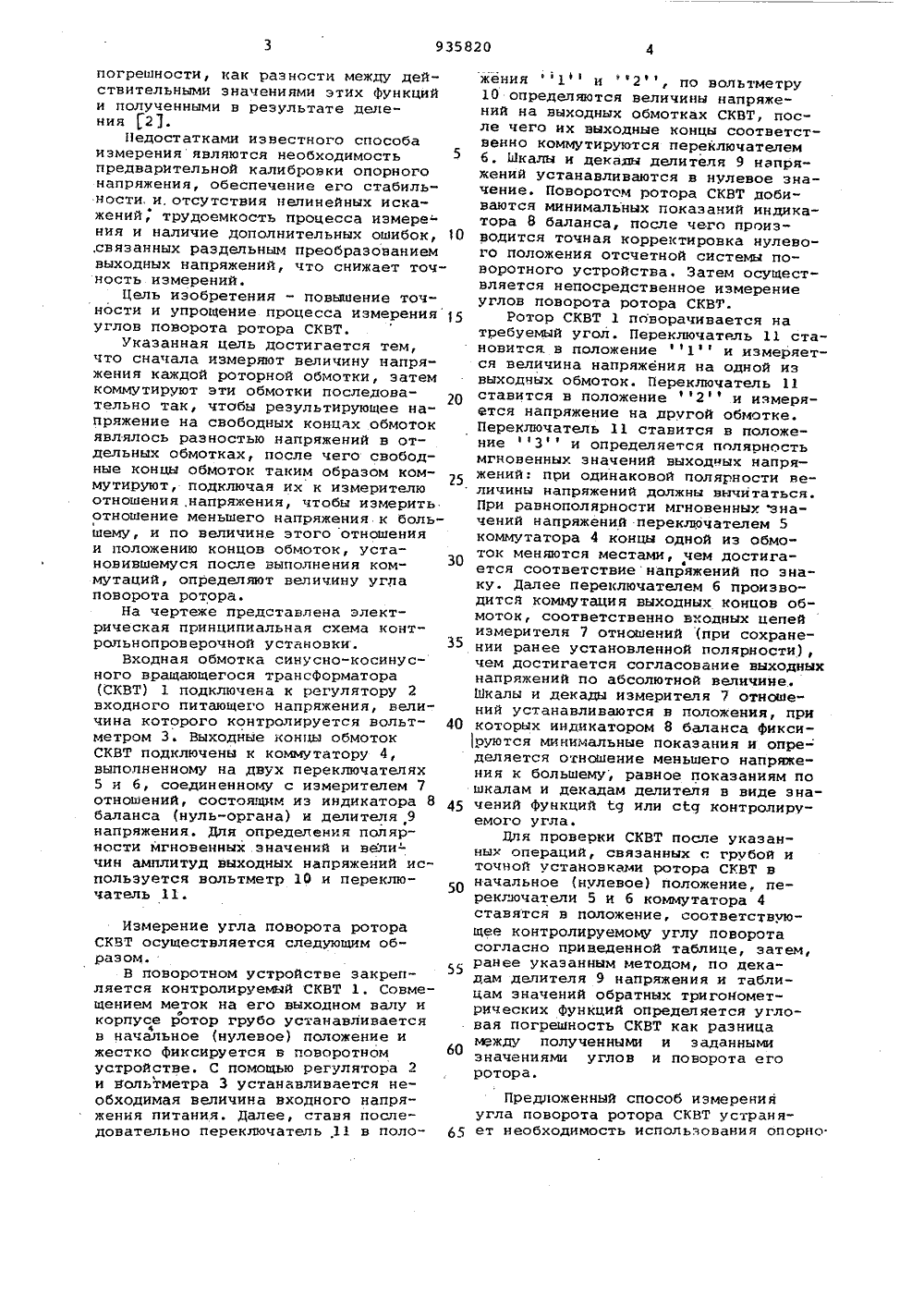

Союз СоаетскивСоциалистическихРеспублик ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 12.11.80 (21) 3002885/18-21 1 М. Кп. С 01 Н 25/04 с присоединением заявки М -Государственный комитет СССР по аелам изобретений и открытийОпубликовано 150682, Бюллетень М 22 Дата опубликования описания 15.06.82 Б.Н.Мурзаев, А.А. Вельможный, А. Г,С В.А.Вольский и А.И.Шехтма(54) СПОСОБ ИЗМЕРЕНИЯ УГЛА ПОВОРОТА РОТОРА СИНУСНО-КОСИНУСНОГО ВРАЩАЮЩЕГОСЯ ТРАНСФОРМАТОРА Изобретение относится к измерительной технике и может быть использовано при проверке синусно-косинусных вращающихся трансформаторов(СКВТ) путем определения зависимости отношения двух напряжений от угла поворота ротора,Известны способы измерения отношения двух напряжений, основанныена применении длительных схем иизмерителей отношений 11 1.Укаэанные способы реализуются,при строгом постоянстве одного изнапряжений, выбранного в качествеопорного (нормированного), а при измерениях на переменном токе ещеисоблюдением условия синфазности между ним и измеряеьазм напряжением. При измерении угла поворота ротора СКВТ данным способом необходим стабилизированный источник опорного напряжения строго синусоидальной Формы кривой. Согласование измеряемого напряжения, снимаемого с выходной.обмотки СКВТ и являющегося функцией поворота угла его ротора, на фазе и амплитуде с опорным напряжением требует дополнительных устройств и усложняет процесс измерения. На этом принципе основан способизмерения угла поворота СКВТ с использованием индуктивного делителя 5 напряжения и предварительной калибровкой опорного напряжения по фазе и амплитуде,.заключающийся в том, что к измерителю отношений, состоящему из индуктивного делителя напряжения и индикатора баланса, подключается источник опорного напряжения и выходйая синусная обмотка контролируемого СКВТ, далее с помощью фазорегулятора и автотрансформатора производится калибровка опорного напряжения по фазе и амплитуде на соответствие измеряемому (выходному) напряжению и определжотся отношения выходного напряжения к опорному, равные значениям Функции з 1 п контролируемых углов поворота ротора СКВТ, после чего к.измерителю отношений подключается косинусная обмотка СКВТ и производятся аналогичные операции, в результате чего определяются.отно щения двух напряжений, равные значениям функции сон контролируемых углов. Затем производится деление двух результатов для получения значений функции 1 д нли с 1 д, сравнение их с 30 табличными и определение чгзнвойпогрешности, как разности между действительными значениями этих функций и полученными в результате деления 2).Недостатками известного способа измеренияявляются необходимость предварнтельной калибровки опорного напряжения, обеспечение его стабильности,и,отсутствия нелинейных искажений, трудоемкость процесса измере- ния и наличие дополнительных ошибок, ,связанных раздельным преобразованием выходных напряжений, что снижает точность измерений.Цель изобретения - повышение точности и упрощение процесса измерения углов поворота ротора СКВТ.Указанная цепь достигается тем, что сначала измеряют величину напряжения каждой роторной обмотки, затем коммутируют эти обмотки последовательно так, чтобы результирующее напряжение на свободных концах обмоток являлось разностью напряжений в отдельных обмотках, после чего свободные концы обмоток таким образом коммутируют, подключая их к измерителю отношения, напряжения, чтобы измерить отношение меньшего напряжения к большему, и по величине этого отношения и положению концов обмоток, установившемуся после выполнения коммутаций, определяют величину угла поворота ротора.На чертеже представлена электрическая принципиальная схема контрольнопроверочной установки.Входная обмотка синусно-косинус- ного вращающегося трансформатора (СКВТ) 1 подключена к регулятору 2 входного питающего напряжения, величина которого контролируется вольтметром 3. Выходные концы обмоток СКВТ подключены к коммутатору 4, выполненному на двух переключателях 5 и б, соединенному с измерителем 7 отношений, состоящим иэ индикатора 8 баланса (нуль-органа) и делителя 9 напряжения. Для определения полярности мгновенных.значений и вели- чин амплитуд выходных напряжений ис пользуется вольтметр 10 и переключатель 11. Измерение угла поворота ротора СКВТ осуществляется следующим образом.В поворотном устройстве закрепляется контролируемый СКВТ 1, Совмещением меток на его выходном валу и корпусе ротор грубо устанавливается в начальное (нулевое) положение и жестко фиксируется в поворотном устройстве. С помощью регулятора 2 и вольтметра 3 устанавливается необходимая величина входного напряжения питания. Далее, ставя последовательно переключатель 11 в поло 10 жения1и "ф 2 ф, по вольтметру10 определяются величины напряжений на выходных обмотках СКВТ, после чего их выходные концы соответственно коммутируются переключателем б. Шкалы и декады делителя 9 напряжений устанавливаются в нулевое эначение. Поворотом ротора СКВТ добиваются минимальных показаний индикатора 8 баланса, после чего производится точная корректировка нулевого положения отсчетной системы поворотного устройства. Затем осуществляется непосредственное измерение углов поворота ротора СКВТ. 15 Ротор СКВТ 1 поворачивается натребуемый угол. Переключатель 11 становится, в положение 1 ф и измеряется величина напряжения на одной из выходных обмоток. Переключатель 11 ставится в положение 2 и измеряется напряжение на другой обмотке.Переключатель 11 ставится в положение 3 и определяется полярность мгновенных значений выходных напряжений: при одинаковой полярности величины напряжений должны вычитаться.При равнополярности мгновенных значений напряжений переключателем 5 коммутатора 4 концы одной из обмоток меняются местами, чем достигается соответствие напряжений по эна" ку. Далее переключателем б производится коммутация выходных концов обмоток, соответственно входных цепей измерителя 7 отношений (при сохранении ранее установленной полярности), чем достигается согласование выходных напряжений по абсолютной величине.Шкалы и декады измерителя 7 отношений устанавливаются в положения, при 40 которых индикатором 8 баланса фиксируются минимальные показания и опре- деляется отношение меньшего напряжения к большему, равное показаниям по шкалам и декадам делителя в виде зна 45 чений функций 19 или с 19 контролируемого угла.Для проверки СКВТ после указанных операций, связанных с грубой иточной установками ротора СКВТ в 5 О начальное (нулевое) положение. переключатели 5 и б коммутатора 4ставятся в положение, соответствующее контролируемому углу поворотасогласно приведенной таблице, затем,ранее укаэанным методом, по декадам делителя 9 напряжения и таблицам значений обратных тригонометрических функций определяется угловая погрешность СКВТ как разницамежду полученными и заданнымизначениями углов и поворота егоротора.Предложенный способ изме рени я угла поворота ротора СКВТ устраняет необходимость использования опорно.Кон тролируеьайугол 045 сТд 45..9090135135180 с ц 180 . 22,5 225270 270315 315360 25 формула изобретения го напряжения сннусоидальной Форьюи синфазного с напряженнем выходных обмоток, вследствие чего проСпособ измерения угла поворота ротора синусно-косинусного вращающегося трансформатора путем измерения отношения напряжений роторных обмотокО о т л и ч а ю щ и й с я тем, что, с целью упрощения процесса измерения и повышения точности, измеряют величину напряжения каждой роторной обмотки, затем коммутируют эти об мотки последовательно так, чтобы результирующее напряжение на свободных концах обмоток являлось разнос-. тью напряжений в отдельных обмотках, после чего свободные концы обмоток 443 цесс измерения оказывается болеепростым и быстрым, а точность измере.ния повышается. Положение Результат 2 (внд функции) таким образом коммутируют, подключаяих к измерителю отношения напряжений,чтобы измерить отношение меньшегонапряжения к большему, и по величине этого отношения и положению концов обмоток, установившемуся послевыполненных коммутаций, опредепяютвеличину угла поворота ротора.Источники информации,принятые во внимание при экспертизе1. Жилинскас Р,П.П. Измерителиотношения и их применение.в радиоизмерительной технике. И., фСов,радио, 1975, гл,2.2Технические условия завода3 МПЗ 603.019.004.ТУ, лист 49лиал ППП "Патент",ужгород, ул. Проектная, 4

Смотреть

Заявка

3002885, 12.11.1980

ПРЕДПРИЯТИЕ ПЯ А-1874

МУРЗАЕВ БОРИС НИКОЛАЕВИЧ, ВЕЛЬМОЖНЫЙ АЛЕКСЕЙ АЛЕКСЕЕВИЧ, СОЛОПИХИН АЛЕКСЕЙ ГРИГОРЬЕВИЧ, ВОЛЬСКИЙ ВЛАДИМИР АДАМОВИЧ, ШЕХТМАН АНАТОЛИЙ ИСААКОВИЧ

МПК / Метки

МПК: G01R 25/04

Метки: вращающегося, поворота, ротора, синусно-косинусного, трансформатора, угла

Опубликовано: 15.06.1982
