Формирователь импульсов

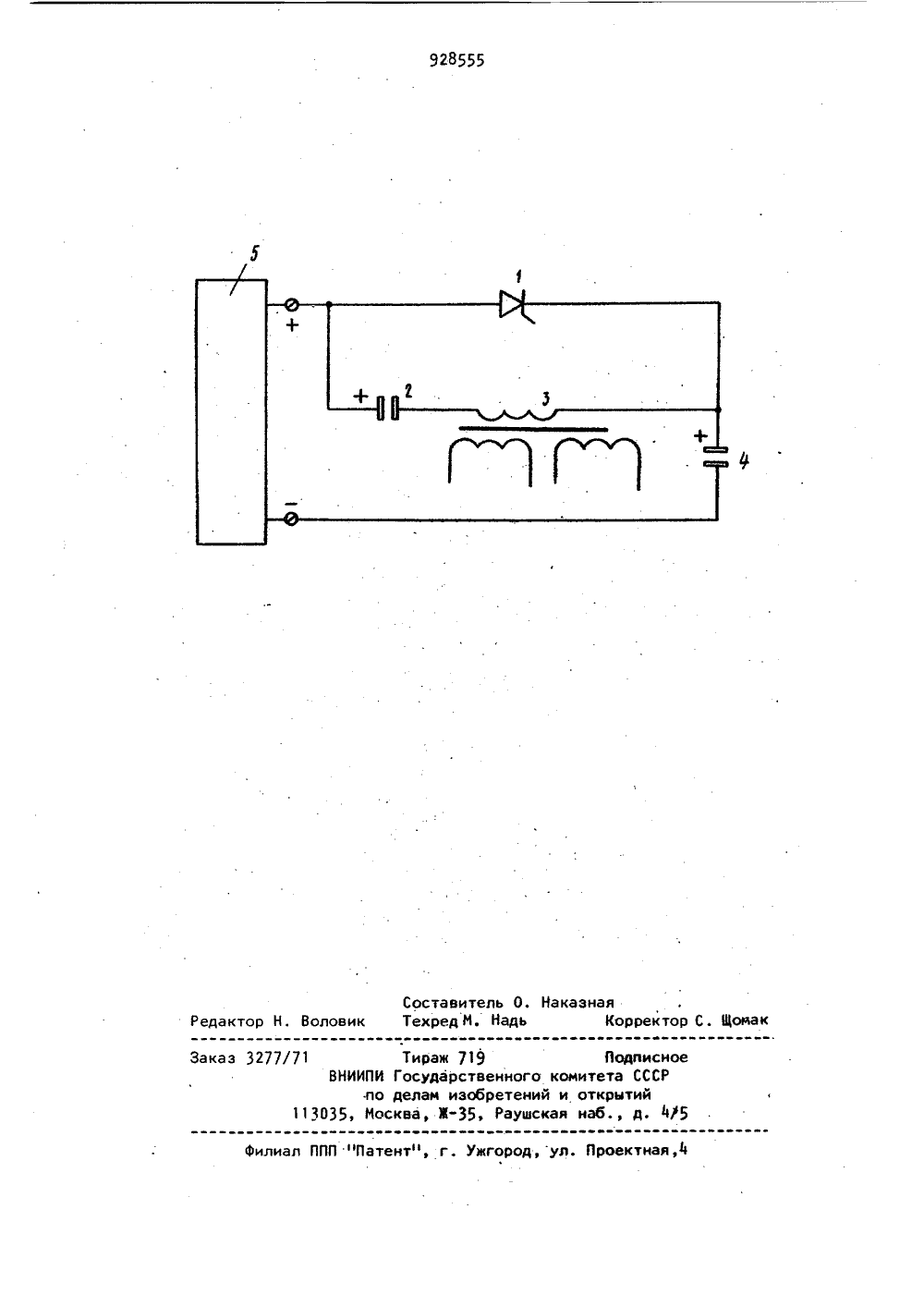

(72) Авторы изобретени Ши ьмин вич) Заявитель 54) ФОРМИРОВАТЕЛЬ ИИПУЛЬСО Изобретение относится к преобразовательной технике, в частности к преобразователям постоянного напряжения в постоянное и может быть использовано, например, в аиротноимпульсных тиристорных преобразователях в качестве узлу искусственной коммутации.Известен тиристорный формировател импульсов напряжения для эапирания силовых тиристоров преобразователя, содержащий источник питания, шунтиро ванный последовательной цепью из двух коммутирующих тиристоров и двух первичных обмоток импульсного трансформатора, и коммутирующего конденсатора 131.Недостатком известного формирователя запирающих импульсов является возможность появления режима короткого замыкания для источника комму" тации,. обусловленного например, открытием от импульса помехи одного из коммутирующих тиристоров. в тот момент, когда еще другой коммутирующий тиристор находится в проводящем состоянии.Наиболее близким по техническойсущности и достигаемому результатуьк изобретению является формировательимпульсов, содержащий тиристор, зашуйтированный последовательнойцепью иэ конденсатора и дросселя,причем анод тиристора соединен с вы"водом для подключения к плюсу источника питания 21,Недвстатком данного формирователяявляется возможность срыва коммутации тиристора и появление чрезмерныхтоков, обусловленных малым омическимсопротивлением постоянному тбкуобмоток импульсных трансформаторов,передающих запирающий импульс напряжения иэ узла искусственной коммутагции в цепь силовых тирйсторов преобразователя, если импульсный трансформатор используется в качестве нагдузки известного формирователя.28555 4и разряда конденсаторов направленывстречно, то происходит интенсивноеуменьшение тока через дроссель 3 и,напряжение на конденсаторах выравнивается и достигает половинных значений напряжения источника, ток вдросселе 3 равняется нулю и электромагнитный проц.зсс оканчивается. Засчет того, что напряжение на кон 10 денсаторах 2,4 имеет одну полярностьи ток дросселя одного напряжения,во вторичных обмотках индуктируетсяоднополярная ЭДС длительностью равнойдлительности электромагнитного про 15 цесса. Подводя ЭДС к силовым тиристарам преобразователя, осуществляется запирание.Использование предлагаемого формирователя в широтно-импульсных20 преобразователях позволяет исключитьпротекание постоянного тока прислучайных срывах коммутации, тем самым обеспечивается повышение надежногти,25 3 9Цель изобретения - повышение надежности,Поставленная цель достигаетсятем, что формирователь импульсов,снабжен дополнительным конденсаторомвключенным между выводом для подклю"чения к минусу источника питания иобщей точкой соединения дросселя икатода тиристора.На чертеже представлена электрическая схема предлагаемого формирователя импульсов.Формирователь содержит тиристоркоммутирующий конденсатор 2, многообмоточный дроссель 3, дополнительный конденсатор 4 и источник 5питания,формирователь работает следующимобразом.В исходном состоянии тиристор 1закрыт и напряжение источника 5распределяется на конденсаторах всоответствии с их номинальными значениями емкостей. Предположим, чтоемкости конденсаторов 2 и 4 одинаковы, тогда на каждом из них находит"ся половинное напряжение источника5 с полярностью, указанной на чертежеПри подаче управляющего напряжения на тиристор 1, он включается иобразует цепь разряда конденсатора2 через тиристор 1 и дроссель 3 ицепь для дозаряда конденсаторачерез тиристор 1. Поскольку омическое сопротивление цепи дозарядаконденсатора 4 невелико, то практически можно считать, что он заряжается мгновенно до величины напряжения источника 5. Включенное состояние тиристора 1 будет до тех пор,пока конденсатор 2 не разрядитсядо нуля, после чего тиристор окажется под нулевым напряжением и закроется, а ток разряда дросселя 3замкнется по цепи дроссель 3, конденсатор 4 источник питания 5, конденсатор 4, дроссель 3, обеспечиваяразряд конденсатора 4 и заряд конденсатора 2. Поскольку токи заряда Формула изобретения формирователь импульсов, содержаЗ 0 щий тиристор, зашунтированный последовательной цепью из конденсатора идросселя, причем анод тиристора соединен с выводом для подключения кплюсу источника питания, о т л ич а ю щ е е с я тем, что, с цельюповышения надежности, оно снабженодополнительным конденсатором,включенным между выводом для подключенияк минусу источника питания и общейточкой соединения дросселя и катодатиристора,Источники информации,принятые во внимание при экспертизез 1. Авторское свидетельство СССРй 421096, кл,. Н 02 Р 5/06, 1965.2, Лабунцов В.А. и др. Автономные тиристорные инверторы. М-Л.,928555 НаказнаяКоррект СоставительТехред М. На Щома Редактор Н. Воло каз 3277/7 45 Пате Проектная,4 Ужгород иал Тираж 719 Подписно ВНИИПИ Государственного комитета СССР
