Формирователь парных импульсов

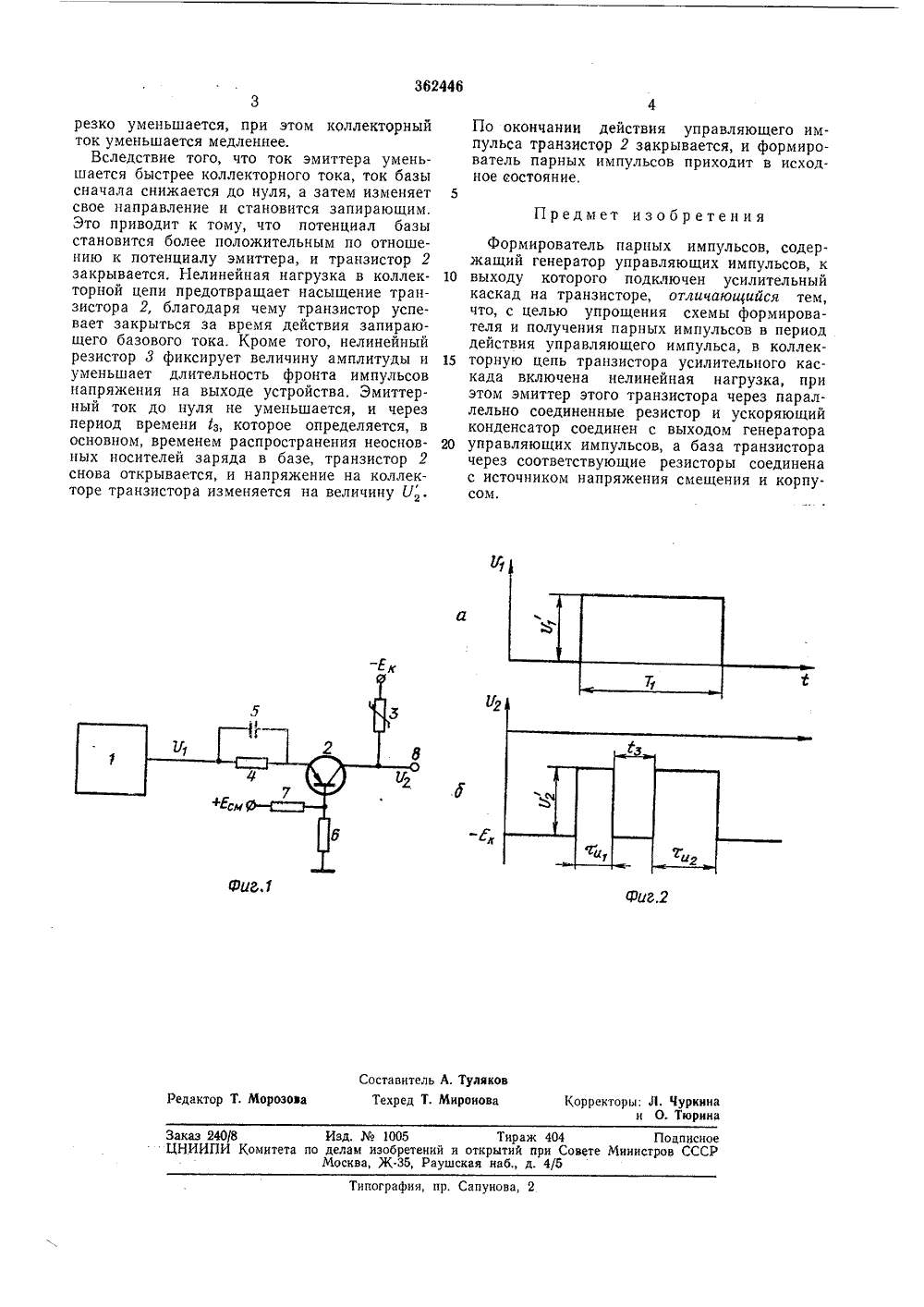

362446 Союз Советских Социалистических Республикявлено 18,1.1971 ( присоединением заявкиПриорит Комитет по деламизобретений и открыт Опубликовано 13.Х 1.1972, Бюллетень2за 1973Дата опубликования описания 9.11.1973 ДК 621.373.52(0 сеете Министров СССР Авторыизобретени К. Г. Самофалов,В. Плахотный, . В. Викторов В. Мартыню Киевский ордена Ленина политехнический институт имени 50-лети Великой Октябрьской социалистической революцииаявит АРНЫХ ИМПУЛЬСОВ РМИРОВАТ 2 Изобретение относится к области импульсной техники и может быть использовано в автоматике, измерительной и вычислительной технике.Известны формирователи парных импульсов, содержащие генератор управляющих импульсов, к выходу которого подключен усилительный каскад на транзисторе.Однако известные устройства сложны и не обеспечивают получения парных импульсов в период действия управляющего импульса.С целью упрощения формирователя и получения парных импульсов в период действия управляющего импульса в предлагаемом устройстве в коллекторную цепь транзистора усилительного каскада включена нелинейная нагрузка, при этом эмиттер этого транзистора через параллельно соединенные резистор и ускоряющий конденсатор соединен с выходом генератора управляющих импульсов, а база транзистора через соответствующие резисторы соединена с источником напряжения смещения и корпусом.На фиг. 1 приведена схема предлагаемого формирователя парных импульсов; на фиг.2 - эпюры напряжений,Формирователь парных импульсов состоит из генератора 1 управляющих импульсов и усилителя на транзисторе 2. В качестве нелинейной нагрузки усилителя в коллекторную цепь транзистора 2 включен нелинейный резистор 3. Эмиттер транзистора 2 через резистор 4 соединен с выходом генератора 1 управляющих импульсов. Параллельно рези стору 4 включен ускоряющий конденсатор 5.База транзистора 2 через резистор б соединена с общей точкой устройства, а через резистор 7 подключена к источнику напряжения смещения +Е,. Выходной сигнал снимается 10 с коллектора транзистора 2 с клеммы 8,В исходном состоянии транзистор 2 закрытположительным напряжением источника смещения +Е,. Напряжение на коллекторе транзистора 2 равно напряжению источника - Е. Падением напряжения от обратного тока 1, на нелинейном резисторе 3 можно пренебречь, так как этот ток мал. С выхода генератора 1 управляющих импульсов положительный управляющий импульс напряжения длительностью Т, с амплитудой У, (см.фиг. 2, а) прикладывается к входу усилителя.Транзистор 2 открывается, и напряжение коллектора изменяется на величину У (см.25 фиг. 2, б) падения напряжения на резисторе 3.Конденсатор 5 играет роль ускоряющей емкости, поэтому эмиттерный и соответственно. коллекторный токи вначальный моментимеют большие зцачения. Однако конденса тор 5 быстро заряжается, ц эмиттерный токИзд.1005 Тираж 404 Подписноета по делам изобретений и открытий при Совете Министров СССР Москва, Ж 35, Раушская наб д, 4/5 Заказ 240/8ЦНИИПИ Ко Типография, пр. Сапунова 3резко уменьшается, при этом коллекторный ток уменьшается медленнее.Вследствие того, что ток эмиттера уменьшается быстрее коллекторного тока, ток базы сначала снижается до нуля, а затем изменяет свое направление и становится запирающим. Это приводит к тому, что потенциал базы становится более положительным по отношению к потенциалу эмиттера, и транзистор 2 закрывается, Нелинейная нагрузка в коллекторной цепи предотвращает насыщение транзистора 2, благодаря чему транзистор успевает закрыться за время действия запирающего базового тока. Кроме того, нелинейный резистор 3 фиксирует величину амплитуды и уменьшает длительность фронта импульсов напряжения на выходе устройства. Эмиттерный ток до нуля не уменьшается, и через период времени 1 з, которое определяется, в основном, временем распространения неосновных носителей заряда в базе, транзистор 2 снова открывается, и напряжение на коллекторе транзистора изменяется на величину У,. По окончании действия управляющего импульса транзистор 2 закрывается, и формирователь парных импульсов приходит в исходное состояние.5 Формирователь парных импульсов, содергкащий генератор управляющих импульсов, к10 выходу которого подключен усилительныйкаскад на транзисторе, отличающийся тем,что, с целью упрощения схемы формирователя и получения парных импульсов в периоддействия управляющего импульса, в коллек 15 торную цепь транзистора усилительного каскада включена нелинейная нагрузка, приэтом эмиттер этого транзистора через параллельно соединенные резистор и ускоряющийконденсатор соединен с выходом генератора20 управляющих импульсов, а база транзисторачерез соответствующие резисторы соединенас источником напряжения смещения и корпусом,
