Устройство для исследования динамического сопротивления листовых металлов высокоскоростному деформированию

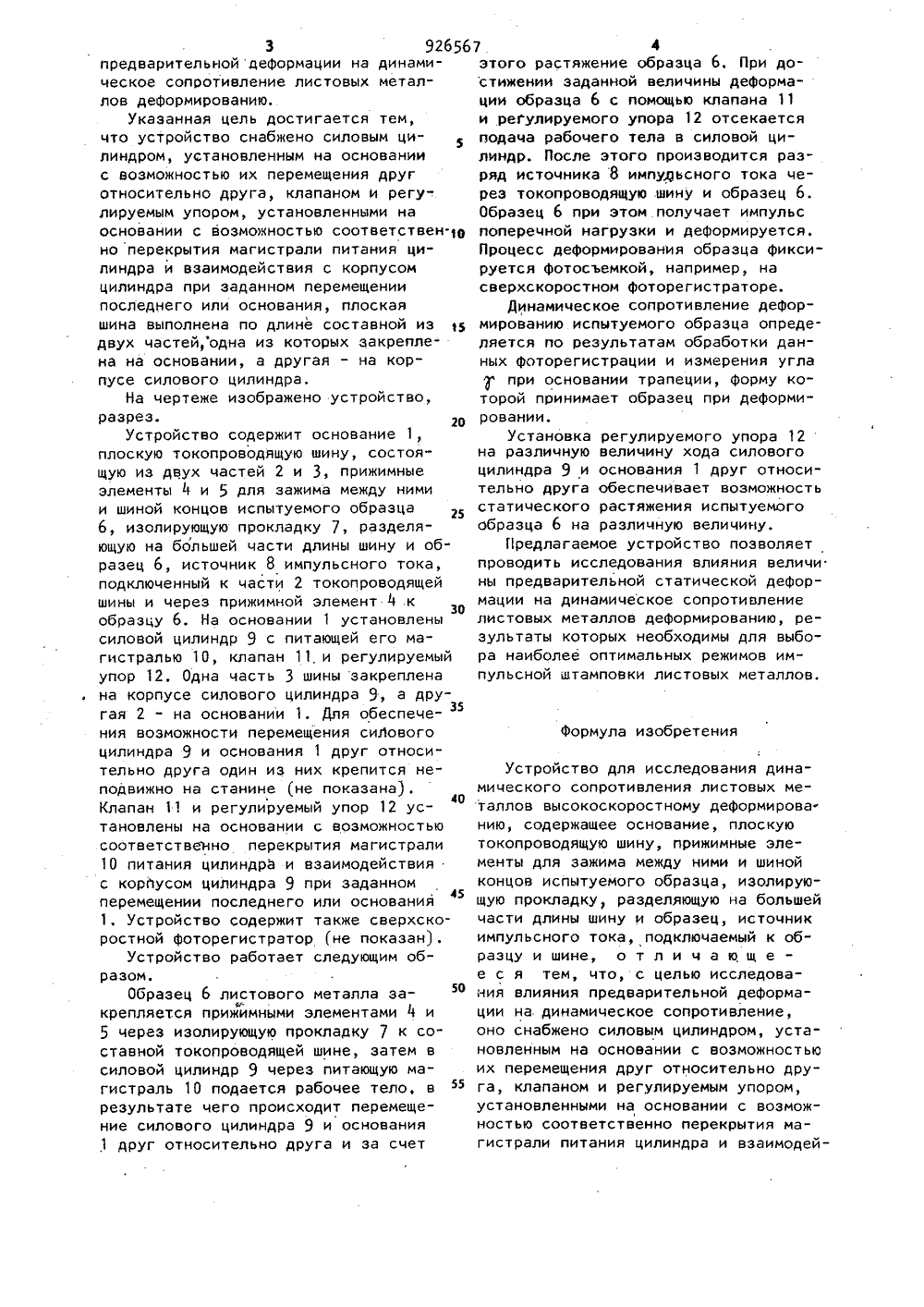

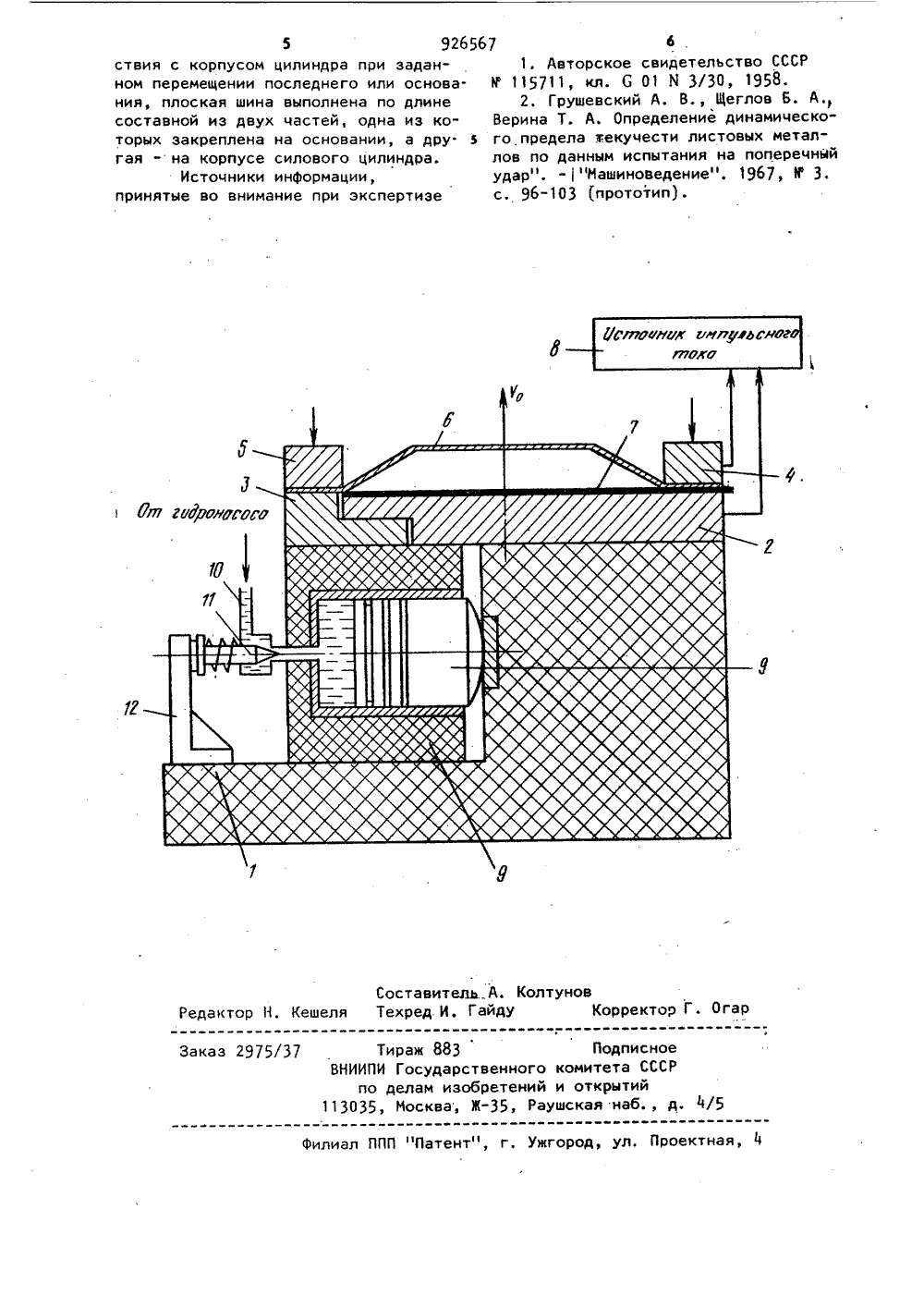

(51)М. Кл. С 01 И 3/30 ГовудврствоивМ квинтет СССР нв авлаи нзвбрвтвннй н втхрытнй.7 й(088.8) Дата опубликования описания 07. 05. 82 фдц:ъ.ГК. Н. Богоявленский, В. С. Мамутов, А, И,( Орешенкови А. Н. Пережогин(72) Авторы изобретения Ленинградский ордена Ленина политехнический институт им. И. И. Калинина(5) УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ ДИНАМИЧЕСКОГО СОПРОТИВЛЕНИЯ ЛИСТОВЫХ МЕТАЛЛОВ ВЫСОКОСКОРОСТНОМУ ДЕФОРМИРОВАНИЮ Изобретение относится к исследованию прочностных свойств материалов,а именно к устройствам для исследования динамического сопротивления листовых металлов высокоскоростному деформированию,Известно устройство для исследования динамического сопротивления листовых металлов деформированию, содер-жащее основание, прижимной колпак дЛязажима между ним.и основанием испытутоемого образца и образования закрытойкамеры, силовой гидроцилиндр с поршнем для подачи жидкости в камеру через соединительный трубопровод и подводящий канал в основании камеры ит 5сбрасываемый на поршень гидроцилиндрагруз О 1Однако зто устройство позволяетисследовать указанную характеристику20металла только при сравнительно малыхскоростях деформирования.Наиболее близким по техническомусуществу к предлагаемому является устройство для исследования динами ческого сопротивления листовых металлов высокоскоростному деформированию, содержащее основание, плоскую токо- проводящую шину, прижимные элементы для зажима между ними и шиной концов испытуемого образца, изолирующую прокладку, разделяющую на большей части длины шину и образец, источник импульсного тока, подключаемый к образцу и шине 2 ).Недостатком этого устройства является то, что оно не позволяет производить исследование влияния предварительной продольной пластической деформации образца на динамическое сопротивление листовых металлов высокоскоростному деформированию, Исследования подобного рода необходимы для оценки штампуемости металлов и расчетов технологических процессов импульсного.деформирования металлов.Цель изобретения - обеспечение возможности исследования влияния3 92656предварительнойдеформации на динамическое сопротивление листовых металлов деформированию.Указанная цель достигается тем,что устройство снабжено силовым цилиндром, установленным на основаниис возможностью их перемещения друготносительно друга, клапаном и регулируемым упором, установленными наосновании с возможностью соответствен но перекрытия магистрали питания цилиндра и взаимодействия с корпусомцилиндра при заданном перемещениипоследнего или основания, плоскаяшина выполнена по длине составной издвух частей,одна из которых закреплена на основании, а другая - на корпусе силового цилиндра,На чертеже изображено устройство,разрез.20Устройство содержит основание 1,плоскую токопроводящую шину, состоящую из двух частей 2 и 3, прижимныеэлементы 4 и 5 для зажима между нимии шиной концов испытуемого образца6, изолирующую прокладку 7, разделяющую на большей части длины шину и образец 6, источник 8 импульсного тока,подключенный к части 2 токопроводящейшины и через прижимной элемент 4 .кобразцу 6. На основании 1 установленысиловой цилиндр 9 с питающей его магистралью 10, клапан 11, и регулируемыйупор 12, Одна часть 3 шины закрепленана корпусе силового цилиндра 9, а другая 2 - на основании 1, Дпя обеспече 35ния возможности перемещения силовогоцилиндра 9 и основания 1 друг относительно друга один из них крепится неподвижно на станине (не показана).40Клапан 11 и регулируемый упор 12 установлены на основании с возможностьюсоответственно перекрытия магистрали10 питания цилиндра и взаимодействияс корйусом цилиндра 9 при заданном45перемещении последнего или основания1, Устройство содержит также сверхскоростной фоторегистратор не показан).Устройство работает следующим образом.Образец 6 листового металла закрепляется прижимными элементами 4 и5 через изолирующую прокладкук составной токопроводящей шине, затем всиловой цилиндр 9 через питающую магистраль 10 подается рабочее тело, врезультате чего происходит перемещение силового цилиндра 9 и основаниядруг относительно друга и за счет 7 фэтого растяжение образца 6, При достижении заданной величины деформации образца 6 с помощью клапана 11 и регулируемого упора 12 отсекается подача рабочего тела в силовой цилиндр. После этого производится разряд источника 8 импувьсного тока через токопроводящую .шину и образец 6. Образец 6 при этом. получает импульс поперечной нагрузки и деформируется. Процесс деформирования образца Фиксируется фотосъемкой, например, на сверхскоростном фоторегистраторе.Динамическое сопротивление деформированию испытуемого образца определяется по результатам обработки данных Фоторегистрации и измерения угла у при основании трапеции, форму которой принимает образец при деформировании.Установка регулируемого упора 12 на различную величину хода силового цилиндра 9 и основания 1 друг относительно друга обеспечивает возможность статического растяжения испытуемого образца 6 на различную величину.Предлагаемое устройство позволяет проводить исследования влияния величи ны предварительной статической деформации на динамическое сопротивление листовых металлов деформированию, результаты которых необходимы для выбора наиболее оптимальных режимов импульсной штамповки листовых металлов.Формула изобретенияУстройство для исследования динамического сопротивления листовых металлов высокоскоростному деформированию, содержащее основание, плоскую токопроводящую шину, прижимные элементы для зажима между ними и шиной концов испытуемого образца, изолирующую прокладку, разделяющую на большей части длины шину и образец, источник импульсного тока, подключаемый к образцу и шине, о т л и ч а ю, щ е е с я тем, что, с целью исследования влияния предварительной деформации на динамическое сопротивление, оно снабжено силовым цилиндром, установленным на основании с возможностью их перемещения друг относительно друга, клапаном и регулируемым упором, установленными на основании с возможностью соответственно перекрытия магистрали питания цилиндра и взаимодей5 926567 6,ствия с корпусом цилиндра при задан, Авторское свидетельство СССРном перемещении последнего или основа- Ю 115711, кл. С О 1 И 3/30 1958ния, плоская шина выполнена по длине 2. Грушевский А. В., Щеглов Б. А.составной из двух частей, одна из ко- Верина Т. А. Определение динамическоторых закреплена на основании, а дру. з го предела текучести листовых металгая - на корпусе силового цилиндра. лов по данным испытания на поперечныйИсточники информации, удар". - "Машиноведение". 1967, У 3,принятые во внимание при экспертизе с. 96-103 прототип). Составитель. А. КолтуновТехред И. Гайду Корректор Г. Огар актор Н. Кеш 8 аказ 2975/3 одписное ета СССР ТиражВНИИПИ Госупо делам113035, Моск венного комит ретений и открытий
