Система автоматического регулирования параметров пара за энерготехнологическим котлом

Номер патента: 924452

Авторы: Турчанинов, Юров

ZIP архив

Текст

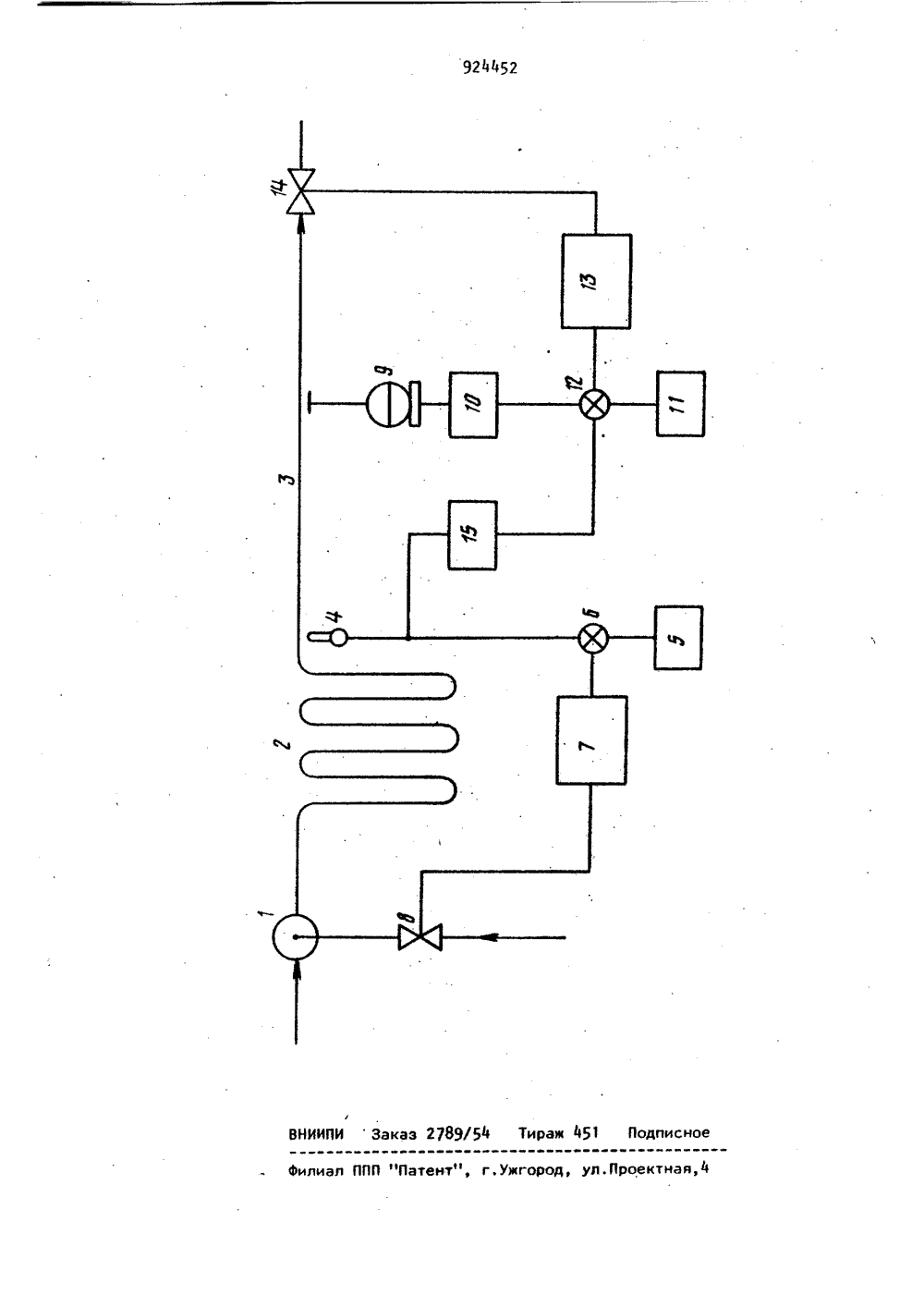

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советски нСоциалистическиеРеспублик и 924452(54) СИСТЕМА АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯПАРАМЕТРОВ ПАРА ЗА ЭНЕРГОТЕХНОЛОГИЧЕСКИМКОТЛОМ Известна система автоматического регулирования параметров пара за энер" готехнологическим котлом, содержащая клапан впрыска, подключенный к регулятору температуры, входы которого соединены с задатциком и да-чиком температуры пара, и паровой клапан, подключенный к регулятору давления, соединенному с задатчиком и датчи" ком давления С 11. Недостатком известной системы является отсутствие влияния системы регулирования температуры перегретого пара на систему 1.егулирования давления пара при исчерпании регу" лировоцных возможностей системы регулирования температуры, цто снижает качество регулирования температуры перегретого пара.Цель изобретения - повышение качества регулирования температуры перегретого пара за энерготехническим котлом. Поставленная цель достигается тем,что система дополнительно содержитдва нелинейных элемента, один из которых введен в линию связи датчика давления с регулятором, а через другойнелинейный элемент датчик температуры подключен к регулятору давления.На чертеже показана система регу"лирования параметров пара энерготехнологического котла.В энерготехнологицеский котелвходит пароохладитель 1, входнаясекция пароперегревателя 2 и выходнойпаропровод 3. Система регулированияпараметров пара включает датчик 4 температуры с задатчиком 5, связанныечерез сумматор 6 с регулятором 7температуры, управляющим клапаном 8подачи охлаждающей воды, а также дат"чик 9 давления, подключенный черезнелинейный элемент 1 О с кусочно-линейной характеристикой, задатчик 11,подключенные к сумматору 12, связанному с регулятором 13 давления, 3 92445 управляющим выходным паровым клапаном 14, а также нелинейный элемент 15 представляюций сечение релейного звена и звена с кусочно-линейной характеристикой, связывающий датчик 4 температуры с сумматором 12.Система работает следующим образом.При отклонении температуры перегретого пара за выходной поверхностью 1 О пароперегревателя 2, измеряемой датчиком 4 температуры, установленным в выходном паропроводе 3, подается сигнал на вход сумматора б, к которому также подключен дачик 5 тем пературы. Сигнал рассогласования с сумматора 6 подается на регулятор 7 температуры, который управляет перемещением клапана 8 подачи охлаждающей воды в пароохладитель 1. При отклонении давления в выходном паропроводе 3, измеряемом датчиком 9 давления, подается сигнал на нелинейный элемент 10. На вход сумматора 12 подключен нелинейный элемент 10 и задат чик 11, а выход соединен с регулятором 13 давления, который управляет перемещениями выходного парового клапана 14.Наличие в этой системе регулирования нелинейного элемента 10 обеспечивает получение разного наклона характеристики на различных участках датчика 9 давления, что дает переменную чувствительность по регулируемому параметру. Зтиц самым35 обеспечивается формирование сильного форсированного регулирующего воздействия при больших отклонениях давления и наоборот - ослабленного регулирующего воздействия при небольшом40 отклонении давления, чем снижается количество возмущений на паровой тракт со стороны выходного парового клапана 14.В нормальных эксплуатационных45 условиях система регулирования температуры пара и система регулирования давления пара энерготехнологического котла работают независимо друг от друга, При резком увеличении расхода отбираемого пара из. выходногопаропровода 3 происходит уменьшение температуры и снижение давления перегретого пара, в результате чего вступают в работу системы регулиро"вания температуры и давления пара, которые должны обеспечить поддержа 2 4ние регулируемых параметров в заданном диапазоне.Однако при исчерпании регулироаоцных возможностеи", регулятора 7 температуры, сигнал фт датчика 4 температуры проходит через нелинейный элемент 15, представляющий сочетаниерелейного звена и звена с кусочнолинейной характеристикой, подаетсяна вход сумматора 12 и регулятор 13ъ,давления, которь 1 и формирует дополнительное командное воздействие наперемещение вых дного парового клапана 14, Этим самым осуществляетсясвязь между регулятором 7 температуры и регуляторо 13 давления, причемпоследний имеет, подчиненное значение,Перемещение выходного парового клапана 14 снижает уровень возмущающеговоздействия по паровой нагрузке иприводит систему регулирования температуры пара в регулируемый диапазон.За счет увеличения регулировочного диапазона системы регулирования темтемпературы перегретого пара и снижения уровня возмужающих воздействийпаровой нагрузкой обеспечиваетсяповышение качества регулирования температуры перегретого;пара, что приводит к повышению надежности и долговечности поверхностей нагрева,формула изобретенияСистема автоматического регулирования параметров пара за энерготехнологическим котлом, содержащая клапан впрыска, подключенный к регулятору температуры входы которого соединены с задатчиком и датчиком температуры пара, и провой клапан, подключенный, к регулятору давления, соединенному с задатчиком и датчикомдавления, о т л и ч а ю щ а я с ятем, что, с цельЮ повышения качестварегулирования температуры, системадополнительно содержит два нелинейных элемента, од 1 н из которых введен в линию связ датчика давленияс регулятором давления, а через другой нелинейный эЛемент датчика температуры подключен к регулятору давления,Источники информации,принятые во вни) ание при экспертизе1, Шальман М.П, Автоматизация крупных тепловых электростанций, М.,

Смотреть

Заявка

2993361, 10.10.1980

ПРЕДПРИЯТИЕ ПЯ А-3513

ТУРЧАНИНОВ БОРИС ВЯЧЕСЛАВОВИЧ, ЮРОВ АЛЬБЕРТ ИВАНОВИЧ

МПК / Метки

МПК: F22B 35/00

Метки: котлом, пара, параметров, энерготехнологическим

Опубликовано: 30.04.1982
