Способ регулирования температуры пара в парогенераторе
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

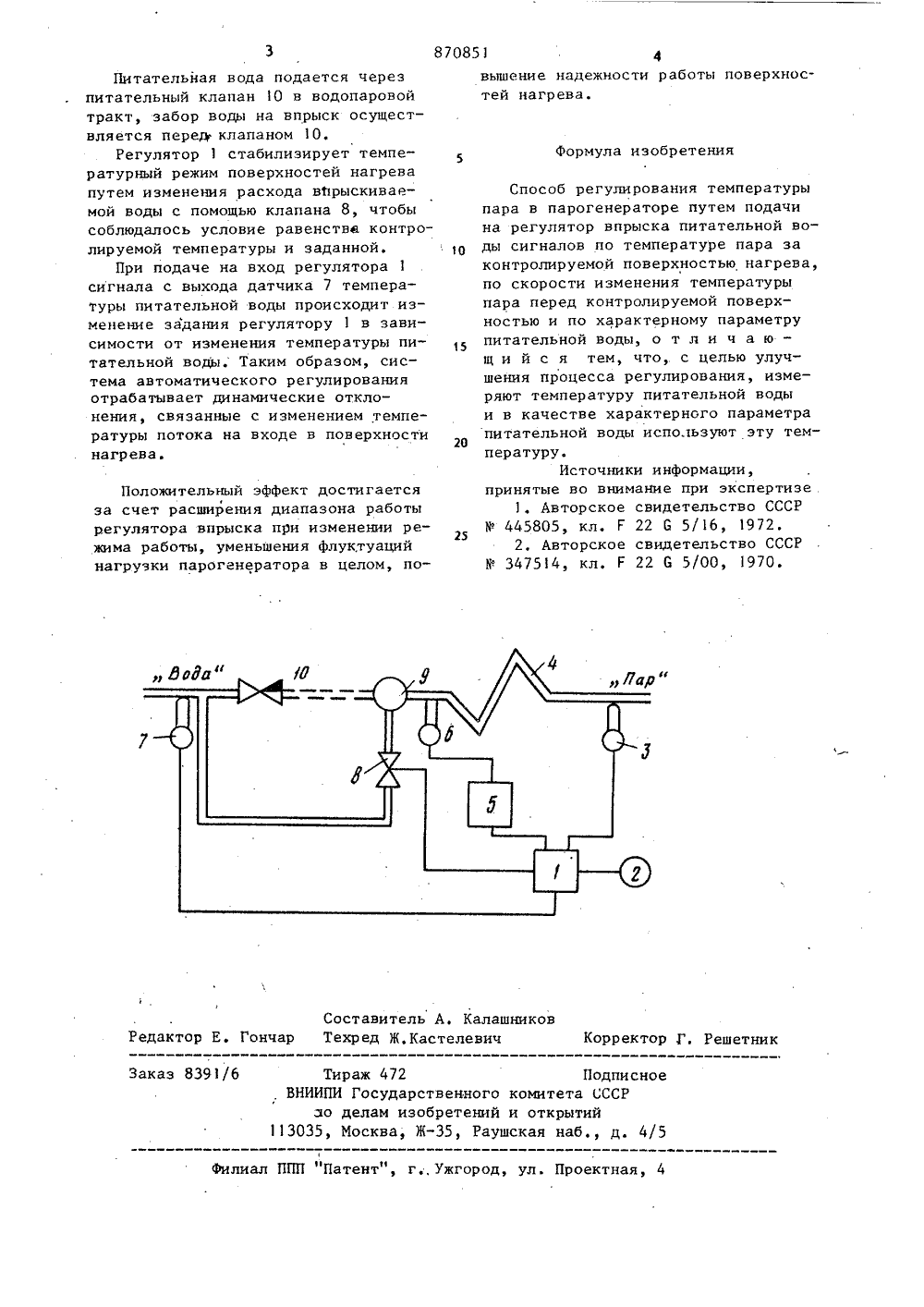

О П И С А Н И Е (п)870851ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскикСоциалистическихРеспублик(51). л. Г 22 6 5/12 1 есударстынный комнтет вв делам нзебретеннй н открытнй(72) Аьторы изобретения Е.Г. Чиж и А.А. Сендюков Уральский филиал Всесоюзного дважды ордена Трудового.Красного Знамени теплотехнического научноисследовательского института им, Ф,Э, Дзержинского(54) СПОСОБ РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ ПАРА В ПАРОГЕНЕРАТОРЕИзобретение относится к теплоэнергетике и может быть использованопри автоматическом управлении парогенераторами.Известны способы регулироваитя температуры пара в парогенераторе путемподачи на регулятор впрыска питательной воды сигналов по температуре параза контролируемой говерхностью нагрева и по скорости изменения тем 0пературы пара перед контролируемойповерхностью Г 11.Эти способы не учитывают параметры впрыскиваемой питательной воды,что снижает качество процесса регут 5лир ования,Наиболее близким к изобретениюявляется способ регулирования температуры пара в парогенераторе путемподачи на регулятор впрыска питатель 20ной воды сигналов по температуре параза контролируемой поверхностью нагрева, по скорости изменения температуры пара перед контролируемой поверхностью и по характерному параметру питательной воды 21. В качестве характерного параметра используют расход питательной воды.Цель изобретения - улучшение процесса регулирования.Для достижения этого измеряют температуру питательной воды и в качестве характерного параметра питательной воды используют эту температуру,На чертеже показана схема устройства для осуществления способа,К регулятору впрыска 1 питательной воды подключены задатчик 2, датчик 3 температуры пара за контролируемой поверхностью 4 нагрева, дифференциатор 5, датчик 6 температуры пара перед контролируемой поверхностью и датчик 7 температуры питательной воды. Выход регулятора 1 соединен с регулирующим клапаном 8, определяющим расход впрыскиваемой воды в пароохладитель 9.870851 Формула изобретения ссСоставитель А. КалашниковРедактор Е. Гончар Техред Ж,Кастелевич Корректор Г. Решетник Заказ 8391/6 Тираж 472 Подписное, ВНИИПИ Государственного комитета СССР ло делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г Ужгород, ул. Проектная, 4 Питательная вода подается через питательный клапан 10 в водопаровой тракт, забор воды на впрыск осуществляется перед клапаном 10.Регулятор 1 стабилизирует температурный режим поверхностей нагрева путем изменения расхода вйрыскиваемой воды с помощью клапана 8, чтобы соблюдалось условие равенства контролируемой температуры и заданной, 0При подаче на вход регулятора 1 сигнала с выхода датчика 7 температуры питательной воды происходит изменение задания регулятору 1 в зависимости от изменения температуры питательной воды. Таким образом, система автоматического регулирования отрабатывает динамические отклонения, связанные с изменением температуры потока на входе в поверхности нагрева,Положительный эффект достигаетсяза счет расширения диапазона работырегулятора впрыска при изменении ре 25жима работы, уменьшения флуктуацийнагрузки парогенератора в целом, по 4вышение надежности работы поверхностей нагрева. Способ регулирования температурыпара в парогенераторе путем подачина регулятор впрыска питательной воды сигналов по температуре пара законтролируемой поверхностью нагрева,по скорости изменения температурыпара перед контролируемой поверхностью и по характерному параметрупитательной воды, о т л и ч а ю -щ и й с я тем, что, с целью улучшения процесса регулирования, измеряют температуру питательной водыи в качестве характерного параметрапитательной воды используют эту температуру.Источники информации,принятые во внимание при экспертизеАвторское свидетельство СССРФ 445805, кл. Г 22 6 5/1 б, 1972.2, Авторское свидетельство СССРМф 347514, кл. Г 22 6 5/00, 1970.
СмотретьЗаявка
2828185, 05.10.1979
УРАЛЬСКИЙ ФИЛИАЛ ВСЕСОЮЗНОГО ДВАЖДЫ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ТЕПЛОТЕХНИЧЕСКОГО НАУЧНО ИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТА ИМ. Ф. Э. ДЗЕРЖИНСКОГО
ЧИЖ ЕВГЕНИЙ ГЕОРГИЕВИЧ, СЕНДЮКОВ АНАТОЛИЙ АЛЕКСЕЕВИЧ
МПК / Метки
МПК: F22G 5/12
Метки: пара, парогенераторе, температуры
Опубликовано: 07.10.1981
Код ссылки
<a href="https://patents.su/2-870851-sposob-regulirovaniya-temperatury-para-v-parogeneratore.html" target="_blank" rel="follow" title="База патентов СССР">Способ регулирования температуры пара в парогенераторе</a>
