Щеткодержатель для электрической машины

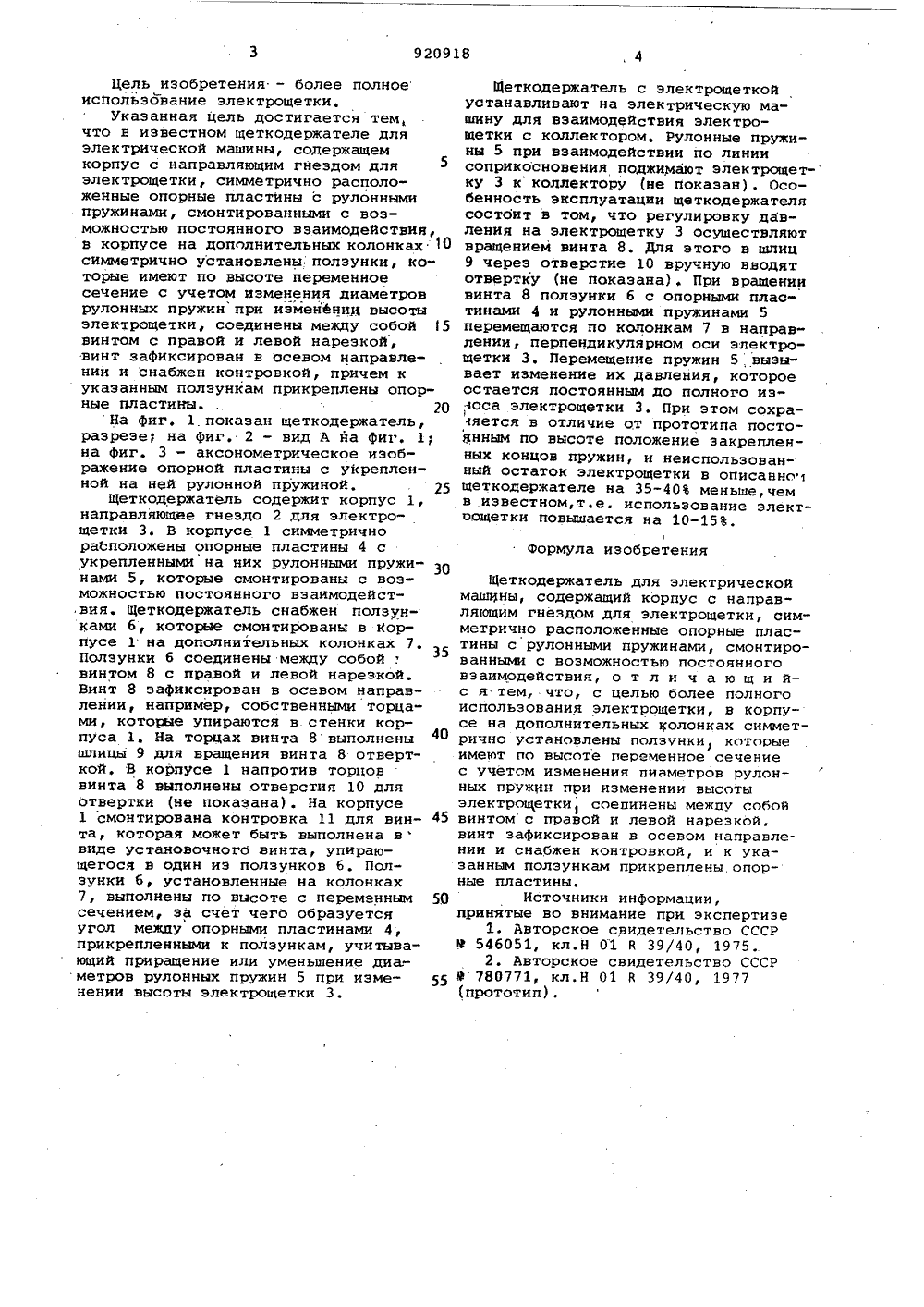

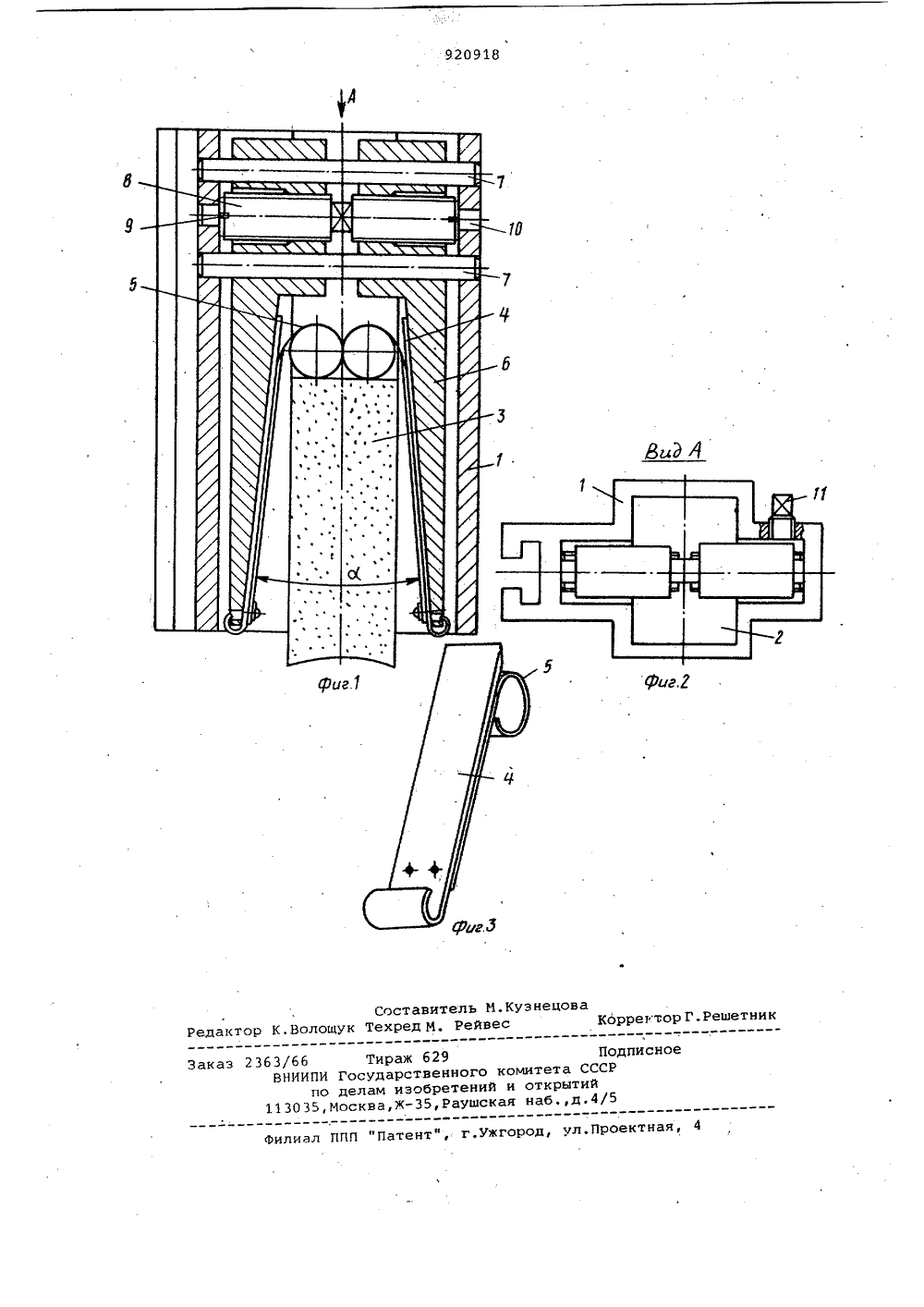

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ Союз СоветскихСоциалистическихРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(23) Приоритет Государственный комитет СССР по делам изобретениИ и открытий(088.8) С)публиковаио 150482 Бкюлетень 11 Дата опубликования описания 150482 72) Автор изобретен А цер(71) Заявитель Всесоюзный проектно-контехнологии электротехническо ский ин произво КОДЕРЖАТЕЛЬ ДЛЯ ЭЛЕКТРИЧЕСКОЙ МАШИНЫ в т 0 Изобретение относится к электро- машиностроению и может быть использоано при изготовлении и эксплуатации электрических машин со скользящим контактом.Известен щеткодержатель для электрической машины, содержащий корпус с гнездом для электрощетки, опорную пластину, с одной стороны которой закреплена рулонная пружина, и распорную пружину для фиксации опорной пластины в направляющих корпуса. Щеткодержатель сохраняет постоянное.давление на щетку независимо от ее высоты, уменьшающейся по мере износа,1 что упрощает его эксплуатацию 11.Недостатком щеткодержателя являются значительные затраты на эксплуатацию электрической машины, обусловленные тем, что обслуживающий персонал лишается возможности осуществить дополнительную регулировку нажимного усилия. Отклонение давления на электрощетку от оптимального ведет к резкому увеличению расходадорогостоящего электрощеточного материала, к износу коллектора (контактного кольца) .Наиболее близким к предлагаемому является щеткодержатель для электрвческой машины, содержащий корпус снаправляющим гнездом для размещенияэлектрощетки. Опорные пластины щеткодержателя смонтированы симметричнов направляющих корпуса и упираютсяодним концом в смонтированную накорпусе балку, которая может бытьустановлена с регулировкой на высоте,а укрепленные на опорных пластинкахрулонные дружины смонтированы с возможностью их постоянного взаимодействия.Этот щеткодержатель обеспечиваевозможность регулировки давленияна электрощетку при сохранении постоянного давления .независимо от длиныэлектрощетки 12).Однако известный щеткодержательне обеспечивает достаточно полноеиспользование.электрощетки всвязи с тем, что при верхнем поло.женин регулировочной балки опорные пластины под .действием рулонных пружин также занимают верхнее 5 положение. Закрепленные концы рулонных пружин подымаются и, когданаступает полное свертывание рулон."ных пружин остается неиспользован-ной значительная часть электрощет- О ки.Цель изобретения - более полноеиспользование электрощетки,Указанная цель достигается темчто в известном щеткодержателе дляэлектрической машины, содержащемкорпус с направляющим гнездом дляэлектрощетки, симметрично расположенные опорные пластины с рулоннымипружинами, смонтированными с воэможностью постоянного взаимодействия,в корпусе на дополнительных колонках 10симметрично установлены ползунки, которые имеют по высоте переменноесечение с учетом изменения диаметроврулонных пружин при изменениц высотыэлектрощетки, соединены между собой 5винтом с правой и левой нарезкой,винт зафиксирован в осевом направлении и снабжен контровкой, причем кукаэанным ползункам прикреплены опорные пластины. 20На фиг. 1,показан щеткодержатель,разрезе; на фиг. 2 - вид А на фиг. 1;на фиг. 3 - аксонометрическое изображение опорной пластины с укрепленной на ней рулонной пружиной. 25Щеткодержатель содержит корпус 1,направляющее гнездо 2 для электрощетки 3. В корпусе 1 симметричнорасположены опорные пластины 4 сукрепленными на них рулонными пружи- З 0нами 5, которые смонтированы с возможностью постоянного взаимодействия. Щеткодержатель снабжен ползунками 6, которые смонтированы в корпусе 1 на дополнительных колонках 7,Ползунки 6 соединены между собой .винтом 8 с правой и левой нарезкой.Винт 8 зафиксирован в осевом направлении, например, собственными торцами, которые упираются в стенки корпуса 1, На торцах винта 8 выполнены 40шлицй 9 для вращения винта 8 отверткой. В корпусе 1 напротив торцоввинта 8 выполнены отверстия 10 дляотвертки (не показана). На корпусе1 смонтирована контровка 11 для винта, которая может быть выполнена ввиде установочного винта, упирающегося в один иэ ползунков 6. Ползунки 6, установленные на колонках7, выполнены по высоте с переменным 50сечением, за счет чего образуетсяугол между опорными пластинами 4,прикрепленными к ползункам, учитывающий приращение или уменьшение диаметров рулонных пружин 5 при измененни высоты электрошетки 3. Щеткодержатель с электрощеткой устанавливают на электрическую машину для взаимодействия электро- щетки с коллектором. Рулонные пружи" ны 5 при взаимодействии по линии соприкосновения поджимают электрощетку 3 к коллектору (не показан). Особенность эксплуатации щеткодержателя состоит в том, что регулировку давления на электрощетку 3 осуществляют вращением винта 8. Для этого в шпиц 9 через отверстие 10 вручную вводят отвертку (не показана). При вращении винта 8 ползунки 6 с опорными пластинами 4 и рулонными пружинами 5 перемещаются по колонкам 7 в направлении, перпендикулярном оси электро- щетки 3. Перемещение пружин 5 вызы" вает изменение их давления, которое остается постоянным до полного из;оса электрощетки 3. При этом сохраняется в отличие от прототипа постоянным по высоте положение закрепленных концов пружин, и неиспользованный остаток электрощетки в описаннощеткодержателе на 35-40 меньше,чем в известном,т.е. использование электоощетки повышается на 10-15%.Формула изобретения Щеткодержатель для электрической машины, содержащий корпус с направляющим гнездом для электрощетки, симметрично расположенные опорные пластины с рулонными пружинами, смонтированными с возможностью постоянного взаимодействия, о т л и ч а ю щ и йс я тем, что, с целью более полного использования электрощетки, в корпусе на дополнительных колонках симметрично установлены ползунки которые имеют по высоте переменное сечение с учетом изменения пиаметров рулонных пружин при изменении высоты электрошетки соединены межпу собой винтомс правой и левой нарезкой. винт зафиксирован в осевом направлении и снабжен контровкой, и к указанным ползункам прикреплены опорные пластины.Источники информации, принятые во внимание при экспертизе1. Авторское свидетельство СССР Ф 546051, кл.Н 0"1 В 39/40, 1975.2. Авторское свидетельство СССР 9780771, кл.Н 01 В 39/40, 1977 (прототип).920918 Составитель И.КузнецоваКорре тор Г. РешетникРедактор К,Волошук Техред М. Рейвес а ктная,илиал ППП "Патент", г.ужгород, ул 363/бб Тираж 629 ВНИИПИ Государстве по делам изобре 113035,Москва,Ж, ного ко тений и аушская Подпиета СССРкрытийб.,д,4/5
