Устройство для измерения параметров электрических сигналов быстропротекающих процессов

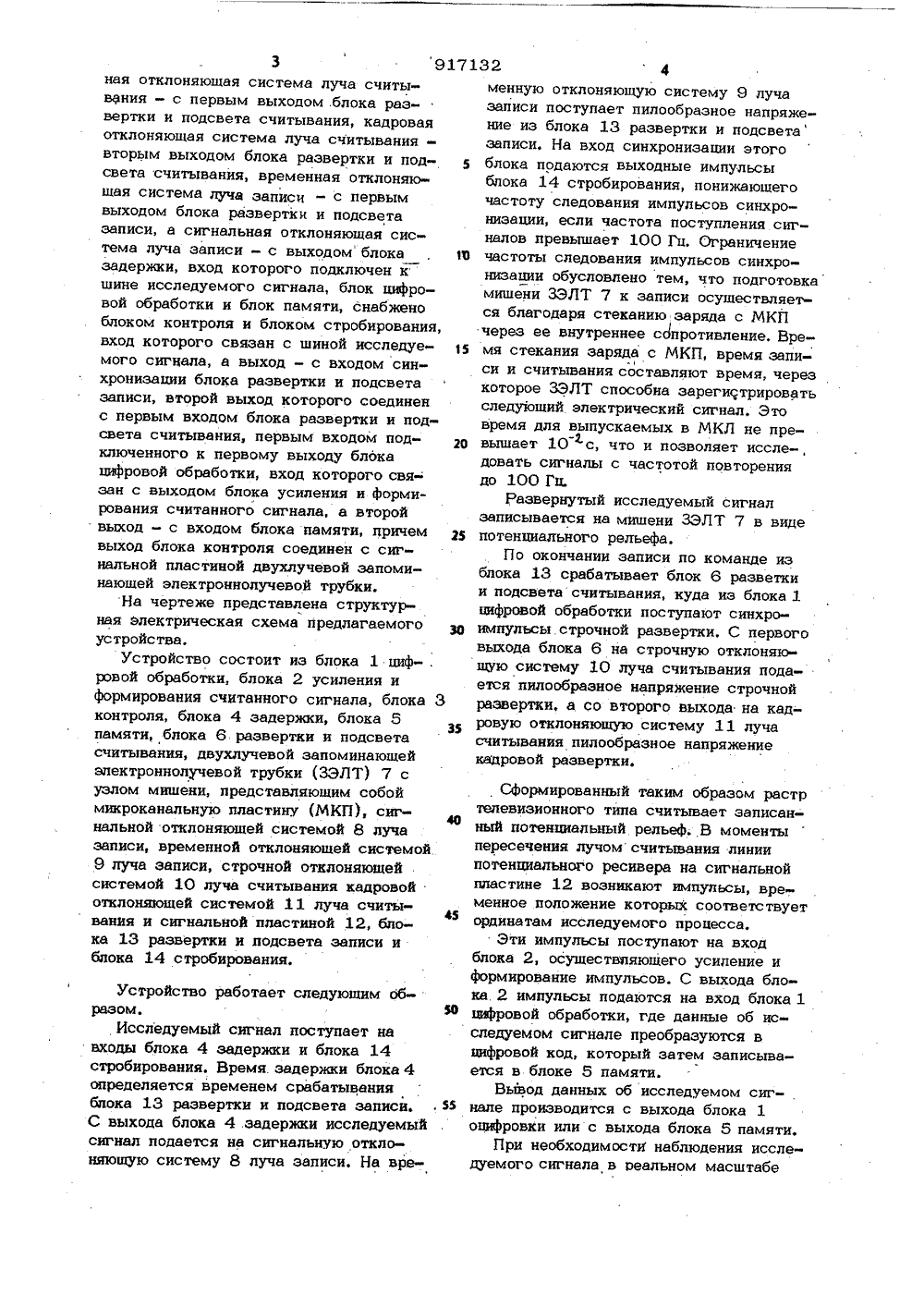

Союз СоветскикСоциалистическиереспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ иительиое к авт, свид(61) Допо (22) Завал 51)М. Кл. й 01 1 29/02,еио 08.09.80 (21) 2980059/1 еиием заявки М присоед 23) Прио е кемнт 9 кудл ите СССР ве делам каебретекий и открытей(71) Заяви РЕНИЯБЫСТРОСОВ АМЕТРОВТЕКА ЮШИХ(54) УСТРОЙСТВО ДЛЯ И ЭЛЕКТРИЧЕСКИХ СИГНАЛОПРОБЕ рас Изобретение относится к электроиэ мерительной технике и может быть использовано при исследовании быстропротекающих процессов (оптической кванто-, вой.генерации и др.).Наиболее близким к предлагаемому является устройство для измерения параметров электрических сигналов быстропротекаюших процессов, содержащее двухлучевую эапоминаюшую электронно лучевую трубку, съемная пластийа которой соединена с входом блока усиления и формирования считанного сигнала, строчная отклоняющая система луча счнты вания - с первым выходом блока раз- вертки и подсвета считывания, кадровая .отклоняющая система луча считываннясо вторым выходом блока развертки и. подсвета считывания, временная отклоняющая система луча записи - с первым выходом блока развертки и подсвета записи, а сигнальная отклоняющая система луча записи - с выходом блока задержки, вход которого подключен к шине исследуемого сигналаблок цифровой обработки, входом связанный с выходом блока памяти, а выходами - с.входами блока графической регистрациии осциллографа, и блок логического управления 1 ЦНедостатком известного устройстваявляется то, что оно не обеспечиваетвозможности измерения параметров электрических сигналов быстропротекаюецихпроцессов,Бель изобретения - ширение функциональных воэможностей. путем обеспечения возможности измерения параметров электрических сигналов периодических быстропротекаюших процессов.Поставленная цель достигается тем,что устройство для измерения парамезров электрических сигналов быстропротекающих процессов, содержащее двут-.лучевую запоминающую электроннолучевую трубку, съемная пластина которойсоединена с входом блока усиления иформирования считанного сигнала, строчная отклоняющая система луча считывания - с первым выходом. блока развертки и подсвета считывания, кадровая отклоняющая система луча считывания- вторым выходом блока развертки и подсвета считывания, временная отклоняющая система луча записи - с первым выходом блока развертки и подсвета записи, а сигнальная отклоняющая система луча записи - с выходом блока задержки, вход которого подключен к шине исследуемого сигнала, блок цифровой обработки и блок памяти, снабжено блоком контроля и блоком стробирования, вход которого связан с шиной исследуемого сигнала, а выход - с входом синхронизации блока развертки и подсвета записи, второй выход которого соединен с первым входом блока развертки и подсвета считывания, первым входом подключенного к первому выходу блока цифровой обработки, вход которого связан с выходом блока усиления и формирования считанного сигнала, а второй выход - с входом блока памяти, причем выход блока контроля соединен с сигнальной пластиной двухлучевой запоминающей электроннолучевой трубки.На чертеже представлена структурная электрическая схема предлагаемого устройства.Устройство состоит из блока 1 циф- . ровой обработки, блока 2 усиления и формирования считанного сигнала, блока контроля, блока 4 задержки, блока 5 памяти, блока б,развертки и подсвета считывания, двухлучевой запоминающей электроннолучевой трубки (ЗЭЛТ) 7 с узлом мишени, представляющим собой микроканальную пластину (МКП), сигнальной отклоняющей системой 8 луча записи, временной отклоняющей системой 9 луча эациси, строчной отклоняю 1 цей системой 10 луча считывания кадровой отклоняющей системой 11 луча считывания и сигнальной пластиной 12, блока 13 развертки и подсвета записи и блока 14 стробирования. Устройство работает следуюшим образом.Исследуемый сигнал поступает на входы блока 4 задержки и блока 14 стробирования. Время. задержки блока 4 определяется временем срабатывания блока 13 развертки и подсвета записи. С выхода блока 4 задержки исследуемый сигнал подается на сигнальную отклоняюшую систему 8 луча записи. На временную отклоняющую систему 9 лучазаписи поступает пилообразное напряжение из блока 13 развертки и подсветазаписи. На вход синхронизации этого 5 блока подаются выходные импульсыблока 14 стробирования, понижающегочастоту следования импульсов синхронизации, если частота поступления сигналов превышает 100 Гц. Ограничение 16 частоты следования импульсов синхронизации обусловлено тем, что подготовкамишени ЗЭЛТ 7 к записи осуществляется благодаря стеканию заряда с МКПчерез ее внутреннее сопротивление. Вре мя стекания заряда с МКП, время запи 1си и считывания составляют время, черезкоторое ЗЭЛТ способна зарегистрироватьследующий электрический сигнал. Этовремя для выпускаемых в МКЛ не пре-а20 вышает 10 с, что и позволяет иссле-,довать сигналы с частотой повторениядо 100 Гц.Развернутый исследуемый сигналзаписывается на мишени ЗЭЛТ 7 в виде 25 потенциального рельефа.По окончании записи по команде изблока 13 срабатывает блок 6 разветкии подсвета считывания, куда иэ блока 1цифровой обработки поступают синхрозо импульсы строчной развертки, С первоговыхода блока 6 на строчную отклоняюпсую систему 10 луча считывания подаезся пилообразное напряжение строчнойразвертки, а со второго выхода на кадровую отклонякицую систему 11 лучасчитывания пилообразное напряжениекадровой развертки. СФормированный таким образом растр телевизионного типа считывает записанный потенциальный рельеф. В моменты пересечения лучом считывания линии потенциального ресивера на сигнальной пластине 12 возникают импульсы, временное положение которых соответствует ординатам исследуемого процесса,Эти импульсы поступают на вход блока 2, осуществяяющего усиление и формирование импульсов. С выхода блока. 2 импульсы подаются на вход блока 1 щ 4 ровой обработки, где данные об исследуемом сигнале преобразуются в цифровой код, который затем записывается в блоке 5 памяти.Вывод данных об исследуемом сигнале производится с выхода блока 1 оцифровки или с выхода блока 5 памяти.При необходимости наблюдения исследуемого сигнала в реальном масштабе59171 времени на сигнальную пластину 12 с блока 3 контроля подается положительное (относительно МКП) напряжение, что позволяет, повысить скорость записи и осуществлять фоторегистрапию без 5 применения специальных фотоматериалов. Устройство позволяет производить измерение параметров периодических быстро- протекающих процессов при упрощенной организации процесса регистрации, 1 О формула изобретения Устройство для измерения параметров 5 электрических сигналов быстропротекаюших процессов, содержащее двухлучевую.запоминающую электроннолучевую трубку, съемная пластина которой соединена с входом блока усиления и формирования 2 о считанного сигнала, строчная отклоняю щая система луча считывания - с первым выходом блока развертки и подсвета считывания, кадровая отклоняющая система луча считывания - с вторым вы ходом блока развертки и подсвета считывания, временная отклоняющая система луча записи - с первым выходом блока 32развертки и подсвета записи, а сигнальная отклоняющая система луча эаписис выходом блока задержки, вход которого подключен к щине исследуемого сигнала, блок цифровой обработки и блокпамяти, отличающееся тем, что, с целью расширения функциональных возможностей, оно снабжено блоком контроля и блоком стробирования, вход которого связан с шиной исследуемого сигнала, а выход - с входом синхронизации блока развертки. и подсвета записи, второй выход которого соединен с первым входом блока развертки и подсвета считывания, первыМ входом подключенного к первому выходу блока цифровой обработки, вход которого связан с выходом блока усиления и формирования считанного сигнала, а второй выход с входом блока памяти, причем выход блока контроля соединен с сигнальной пластиной двухлучевой запоминающей электроннолучевой трубки.Источники информации, принятые во внимание при экспертизе1. Авторское свидетельство СССР368557, кл. б 01 й 29/00 1970 (прототип).
