Уплотнение манжетного типа

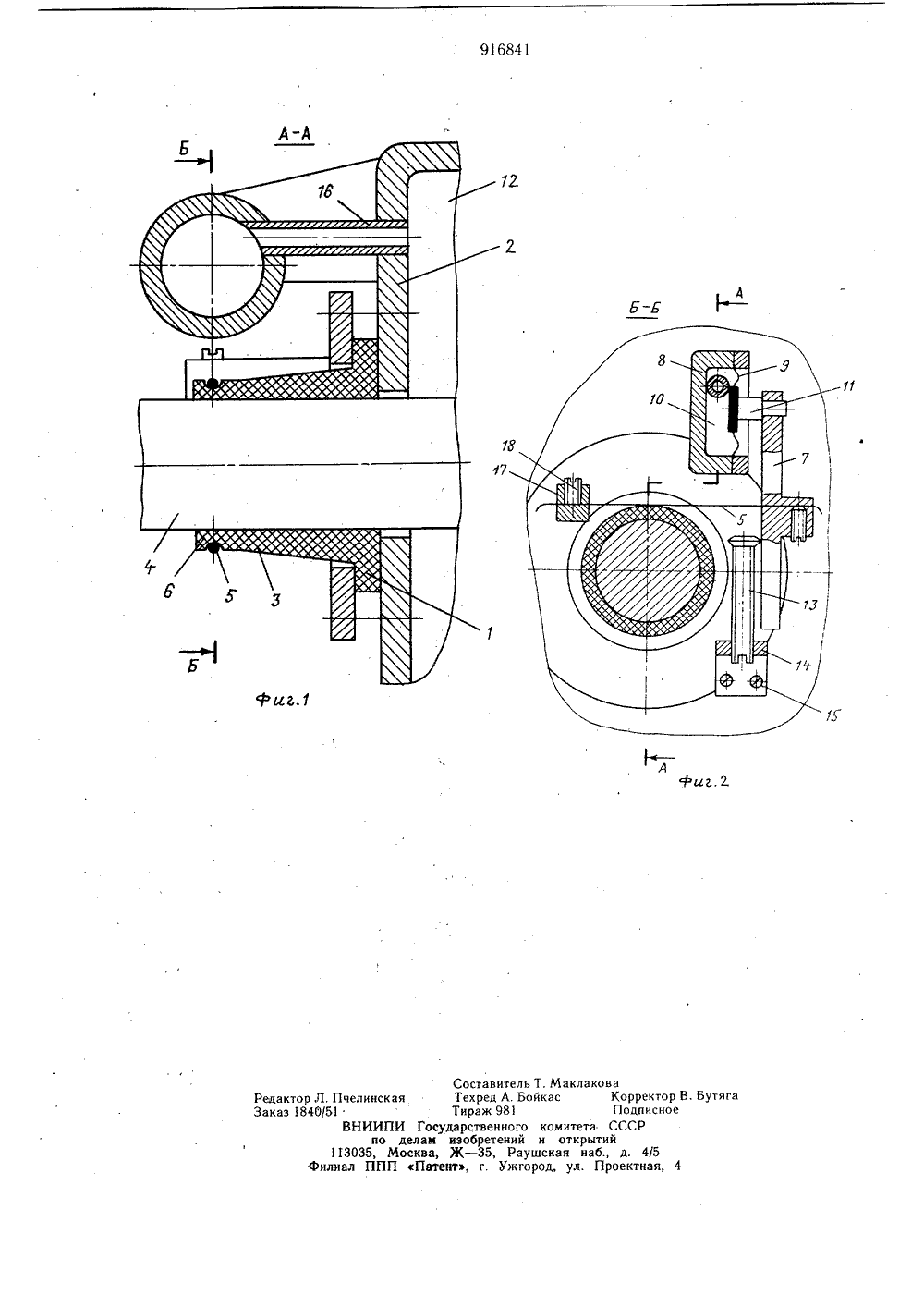

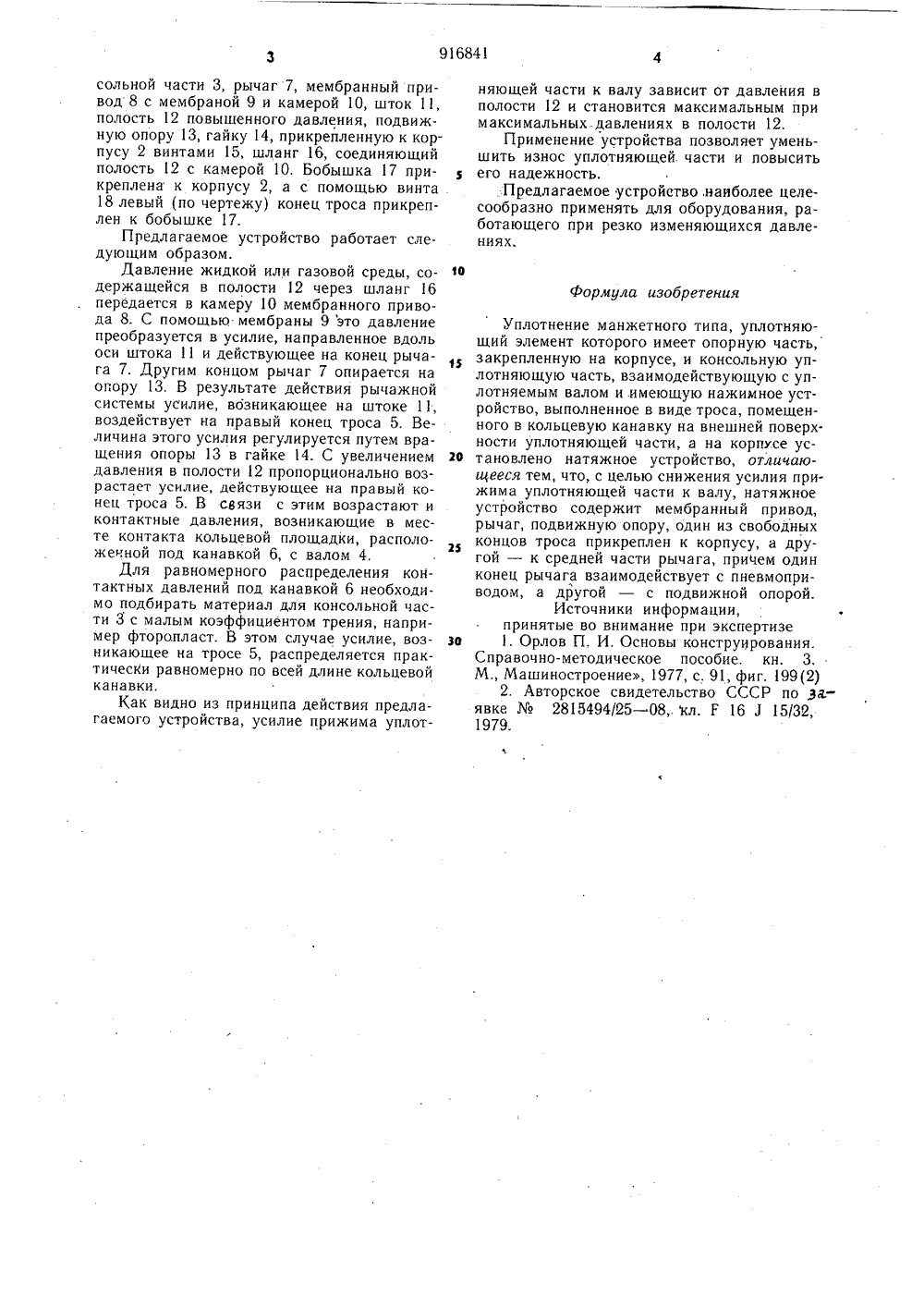

Союз СоветскихСоциалистическихРеспублик АВТОРСКОМУ СВИДЕТЕЛЬСТВ ид-ву -971887/25-08) Приоритет Гооударственнмн комитет СССРта опубликования описания 05.04.8 72) Авторы изобретен Жуков Л, Ермако(71) Заявитель 54) УПЛОТНЕНИЕ МАНЖЕТНОГО ТИП Изобретение относится к уплотнительной технике и может быть использовано для уплотнения вращающихся валов полимерными уплотнителями манжетного типа.Известно уплотнение манжетного типа, корпус которого имеет средство для закрепления опорной части уплотнительного элемента, консольная упложняющая часть которого взаимодействует с уплотняемым валом и имеет нажимное устройство в виде пружины, помещенной в кольцевую канавку на внешней поверхности уплотняющей части уплотнителя 1.Недостатки данного устройства - повышенное давление уплотнителя на уплотняющую часть ваЛа и отсутствие регулирования усилия прижима уплотняющей части к валу. Наиболее близким к предлагаемому по технической сущности является уплотнение манжетного типа, уплотняющий элемент которого имеет опорную часть, закрепленную на корпусе уплотнения, и консольную уплотняющую часть, взаимодействующую с уплотняемым валом и имеющую нажимное устройство, выполненное в виде троса, помещенного в кольцевую канавку на внешней п 02верхности уплотняющей части, а на корпусе установлено натяжное устройство 12 .Недостаток известного устройства - повышенное усилие прижима уплотняющей части к валу, обусловленное тем, что уси лие прижима. в известном уплотнении настраивается из расчета максимально возможного гидравлического давления, возникающего в уплотняемых полостях устройств, для которых предназначено уплотнение.ОЦель изобретения - снижение усилияприжима уплотняющей части к валу.Указанная цель достигается тем, что натяжное устройство содержит мембранный привод, рычаг, подвижную опору, один из свободных концов троса прикреплен к кор пусу, а другой - к средней части рычага,причем один конец рычага взаимодействует с пневмоприводом, а другой - с подвижной опорой.На фиг. 1 изображено уплотнение, раз- Орез по оси вала (разрез А - А на фиг. 2); на фиг. 2 - разрез Б - Б на фиг, 1,Устройство содержит опорную часть 1,закрепленную на корпусе 2, консольную уплотняющую часть 3, уплотняемый вал 4, трос 5, кольцевую канавку 6, выполненную в консольной части 3, рычаг 7, мембранный привод 8 с мембраной 9 и камерой 10, шток 11, полость 12 повышенного давления, подвижную опору 13, гайку 14, прикрепленную к корпусу 2 винтами 15, шланг 16, соединяющий полость 12 с камерой 10. Бобышка 17 прикреплена к корпусу 2, а с помощью винта 18 левый (по чертежу) конец троса прикреплен к бобышке 17.Предлагаемое устройство работает следующим образом.Давление жидкой или газовой среды, содержащейся в полости 12 через шланг 16 передается в камеру 10 мембранного привода 8. С помощью мембраны 9 это давление преобразуется в усилие, направленное вдоль оси штока 11 и действующее на конец рычага 7. Другим концом рычаг 7 опирается на ог;ору 13. В результате действия рычажной системы усилие, возникающее на штоке 11, воздействует на правый конец троса 5, Величина этого усилия регулируется путем вращения опоры 13 в гайке 14. С увеличением давления в полости 12 пропорционально возрастает усилие, действующее на правый конец троса 5, В связи с этим возрастают и контактные давления, возникающие в месте контакта кольцевой площадки, расположенной под канавкой 6, с валом 4,Для равномерного распределения контактных давлений под канавкой 6 необходимо подбирать материал для консольной части 3 с малым коэффициентом трения, например фторопласт. В этом случае усилие, возникающее на тросе 5, распределяется практичесКи равномерно по всей длине кольцевойканавки.Как видно из принципа действия предлагаемого устройства, усилие прижима уплотняющей части к валу зависит от давления в полости 12 и становится максимальным при максимальных. давлениях в полости 12.Применение устройства позволяет уменьшить износ уплотняющей части и повысить его надежность.Предлагаемое устройство,наиболее целесообразно применять для оборудования, работающего при резко изменяющихся давлениях.10Формула изобретенияУплотнение манжетного типа, уплотняющий элемент которого имеет опорную часть,закрепленную на корпусе, и консольную уплотняющую часть, взаимодействующую с уплотняемым валом и имеющую нажимное устройство, выполненное в виде троса, помещенного в кольцевую канавку на внешней поверхности уплотняющей части, а на корпусе ус 20 тановлено натяжное устройство, отличаюи 1 ееся тем, что, с целью снижения усилия прижима уплотняющей части к валу, натяжноеустройство содержит мембранный привод,рычаг, подвижную опору, один из свободныхконцов троса прикреплен к корпусу, а дру 25гой - к средней части рычага, причем одинконец рычага взаимодействует с пневмоприводом, а другой - с подвижной опорой.Источники информации,принятые во внимание при экспертизе30 1. Орлов П. И. Основы конструирования.Справочно-методическое пособие, кн. 3.М., Машиностроение, 1977, с, 91, фиг, 199(2)2. Авторское свидетельство СССР по 32. -явке2815494/25 - 08 кл, Г 16 1 15/32,1979.916841 А-А Фиг,1 фиг 2. итель Т. МаклаА. Бойкас81 Состав Тех ред Тираж 9 Государствен елам изобрет сква, Ж - 35,Патент, г.я ного ений Рау Ужго едактор Л. Пчелинскаяаказ 1840/51ВНИИПИпо д113035, МоФилиал ППП конаКорректор В.Подписноеа СССРытийб., д. 4/5Проектная, 4 омитетоткр кая н д, ул.
